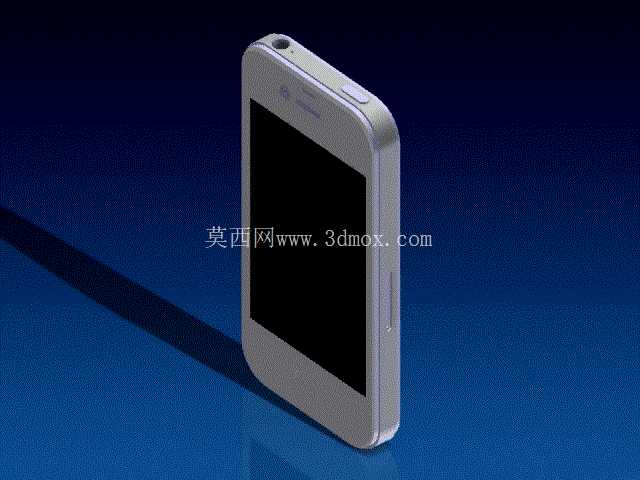

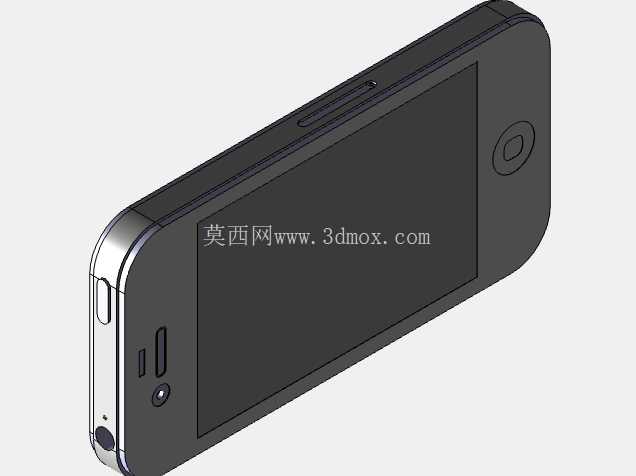

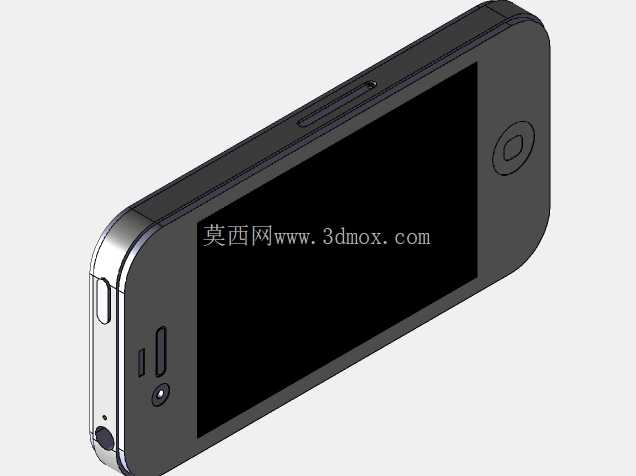

苹果iPhone4智能手机外观结构三维数模

这款手机三维数模完整还原了直板触控智能手机的整机结构特征，建模过程中严格遵循消费类手持通讯设备的人机工程设计逻辑，整机握持区域的边角全部采用连续过渡的圆弧倒角处理，避免直角棱边对手掌的压应力集中，适配日常单手握持、长时间通话的使用姿态。从结构分层来看，数模完整呈现了前玻璃面板、金属中框、后盖三层堆叠的装配关系，金属中框作为整机的核心承载结构，集成了侧边按键安装位、天线隔断条、SIM卡槽开孔、顶部降噪麦克风开孔、底部扬声器与尾插开孔的全部结构特征，所有开孔位置的尺寸公差预留均符合实际装配的间隙配合要求，按键与中框开孔的单边间隙控制在0.15mm范围内，既保证按键按压的活动行程，又避免间隙过大导致的进灰、松动问题。

在实际行业应用场景中，这类消费电子整机数模可作为手机配件开发的基准参考，比如保护套结构设计、钢化膜贴合尺寸定位、外接拓展配件的接口适配，都需要依托精准的整机外形尺寸与开孔位置数据开展设计；同时也可作为通讯设备陈列展示、产品结构教学的具象化参考载体，帮助结构设计新人理解直板智能手机的堆叠逻辑与外观处理工艺。数模中屏幕区域的黑边宽度、听筒开槽位置、前置摄像头开孔的相对位置都与实机保持一致，屏幕显示区域与边框的台阶差做了精准还原，能够直接用于屏幕贴合工装的定位基准设计，避免贴合过程中出现偏位、溢胶的问题。

顶部的3.5mm耳机孔、电源按键的凸起高度、侧边音量键与静音拨片的位置排布，都按照实际操作的人机尺寸做了还原，静音拨片的凹槽深度、按键的按压行程预留都符合实际操作的触感需求，用户在盲操作状态下可通过触感快速区分不同按键的功能。底部的尾插接口、扬声器出声孔的阵列排布、麦克风开孔的位置都做了等比例复刻，出声孔的孔径大小、孔间距都符合声学开孔的设计规范，既保证声音传出的通透性，又能阻挡大颗粒灰尘进入机身内部。后盖的摄像头凸起高度、闪光灯的相对位置也做了准确还原，摄像头保护圈的台阶结构能够避免镜片直接与接触面摩擦，降低日常使用中的镜片刮花风险。

从安装边界来看，整机的长宽厚尺寸完全匹配实机的握持尺寸，所有外凸结构的最大轮廓都纳入了数模的包络范围，在设计配套保护壳、桌面支架、车载固定夹具时，可直接提取数模的外轮廓作为型腔设计的参考，无需反复测绘实机尺寸，大幅缩短配件开发的前期测绘周期。金属中框的侧边弧度采用连续的G2曲率过渡，数模中所有曲面都做了连续性检查，不存在曲面褶皱、曲率突变的问题，能够直接导入渲染软件做材质质感表现，也可用于手板加工的刀路生成，加工出的手板能够真实还原实机的握持手感与外观质感。

在结构设计思路上，这款机型的金属中框同时承担结构支撑与天线辐射的功能，数模中也还原了中框上的天线隔断结构，隔断条的位置避开了用户正常握持时的手掌接触区域，尽可能降低握持姿势对通讯信号的衰减影响，这一设计逻辑也为后续多款直板智能手机的天线布局提供了参考方向。整机的内部堆叠预留空间也在数模中有所体现，中框内侧的电池仓位置、主板安装位的凸台结构都做了简化还原，能够帮助设计者理解消费电子“寸土寸金”的内部空间利用逻辑，在有限的机身厚度内合理排布电池、主板、摄像头模组、扬声器等核心元器件，平衡机身厚度、电池容量与结构强度三者的关系。

日常使用场景中，这类直板触控手机需要兼顾便携性与结构强度，数模中中框与前后玻璃的配合台阶做了精准设计，玻璃面板嵌入中框的深度能够在手机跌落时分散冲击力，降低玻璃面板的碎裂概率，边角位置的圆弧过渡也能在跌落接触时将集中应力分散到更大的接触面积上，提升整机的抗跌落性能。所有侧边按键的安装位都预留了弹片活动空间，按键的定位柱结构也在数模中有所体现，能够保证按键按压时不出现卡滞、偏斜的问题，长期使用后仍能保持稳定的按压手感。
