三色直插式0-9数字显示七段数码管

项目分类:通讯工具类 发布时间:2026-02-28 ID:1145185
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管
  • 三色直插式0-9数字显示七段数码管

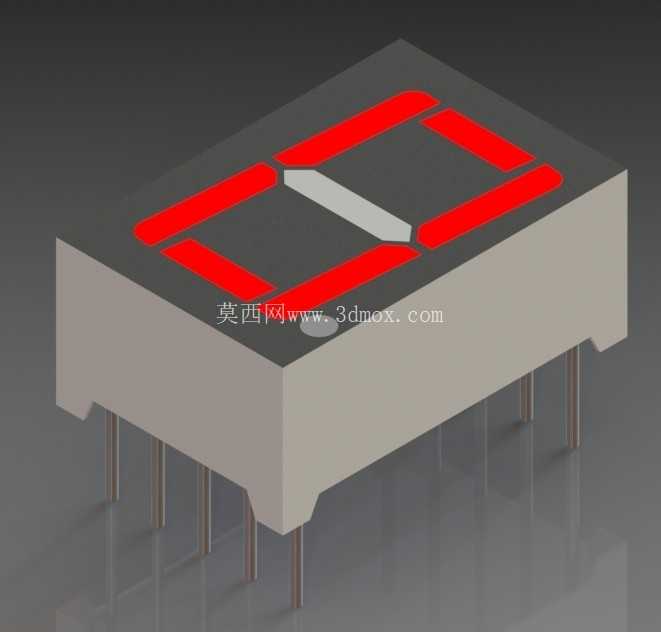

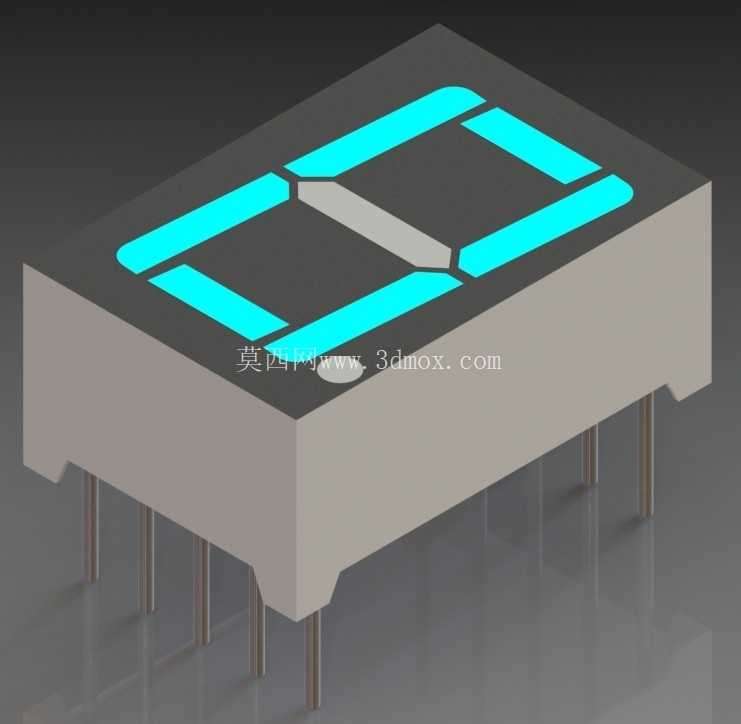

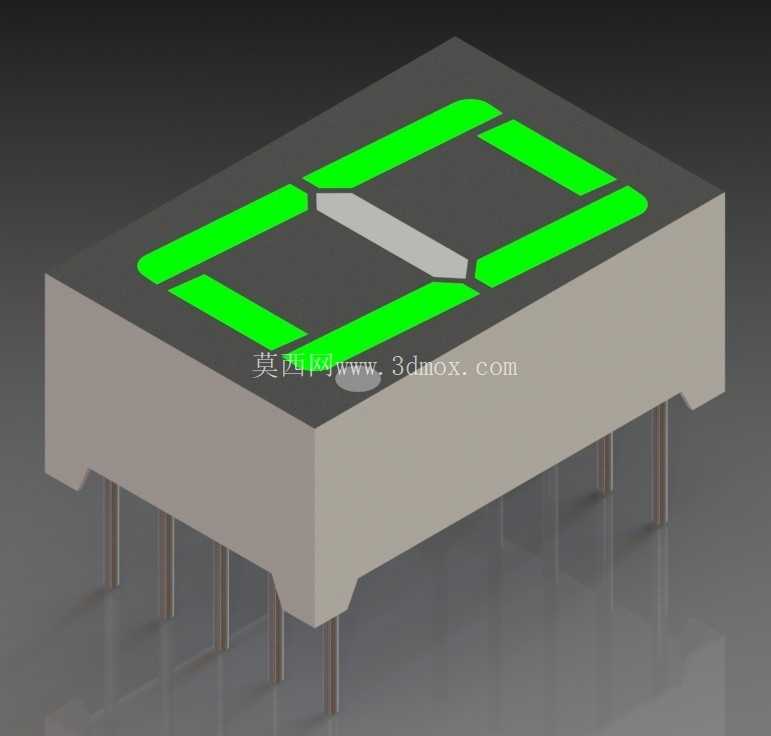

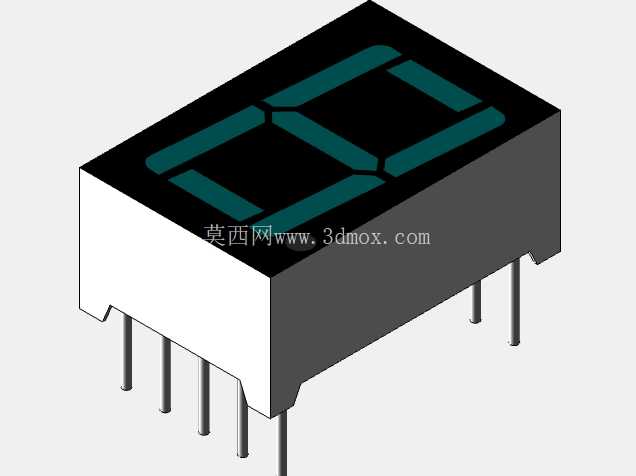

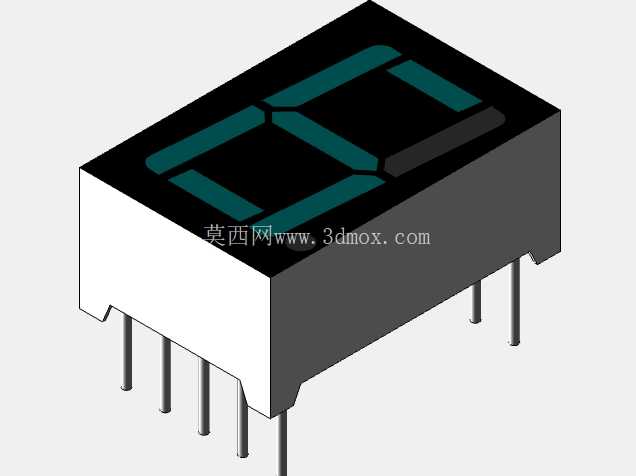

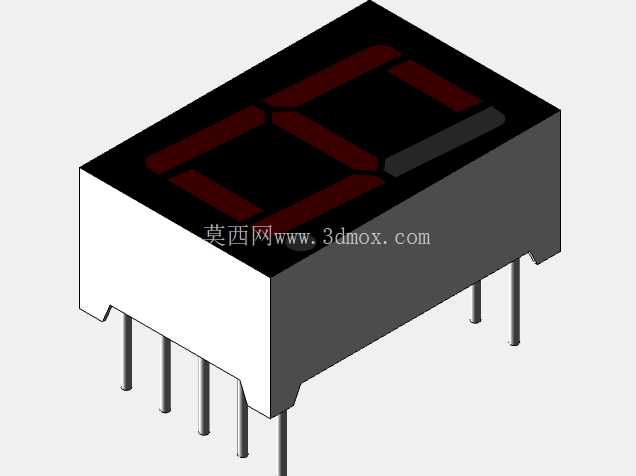

做了十几年消费电子和小型工控设备的结构设计,七段数码管绝对是绕不开的基础显示元件,这次建模的这款三色可选的0-9显示七段LED,是日常选型里用得最多的直插封装规格。先从实际应用场景说,这类数码管的覆盖场景其实比很多人想的要广,小到家电面板上的温度、时间数字显示,工控柜上的参数读数、计数模块输出,再到小型仪器仪表的数值展示,甚至是玩具、小型控制终端的数字交互界面,只要是需要清晰展示0-9阿拉伯数字、不需要复杂点阵图形的场景,选这类七段管都比点阵屏成本更低、驱动逻辑更简单、阳光下可视性更好。

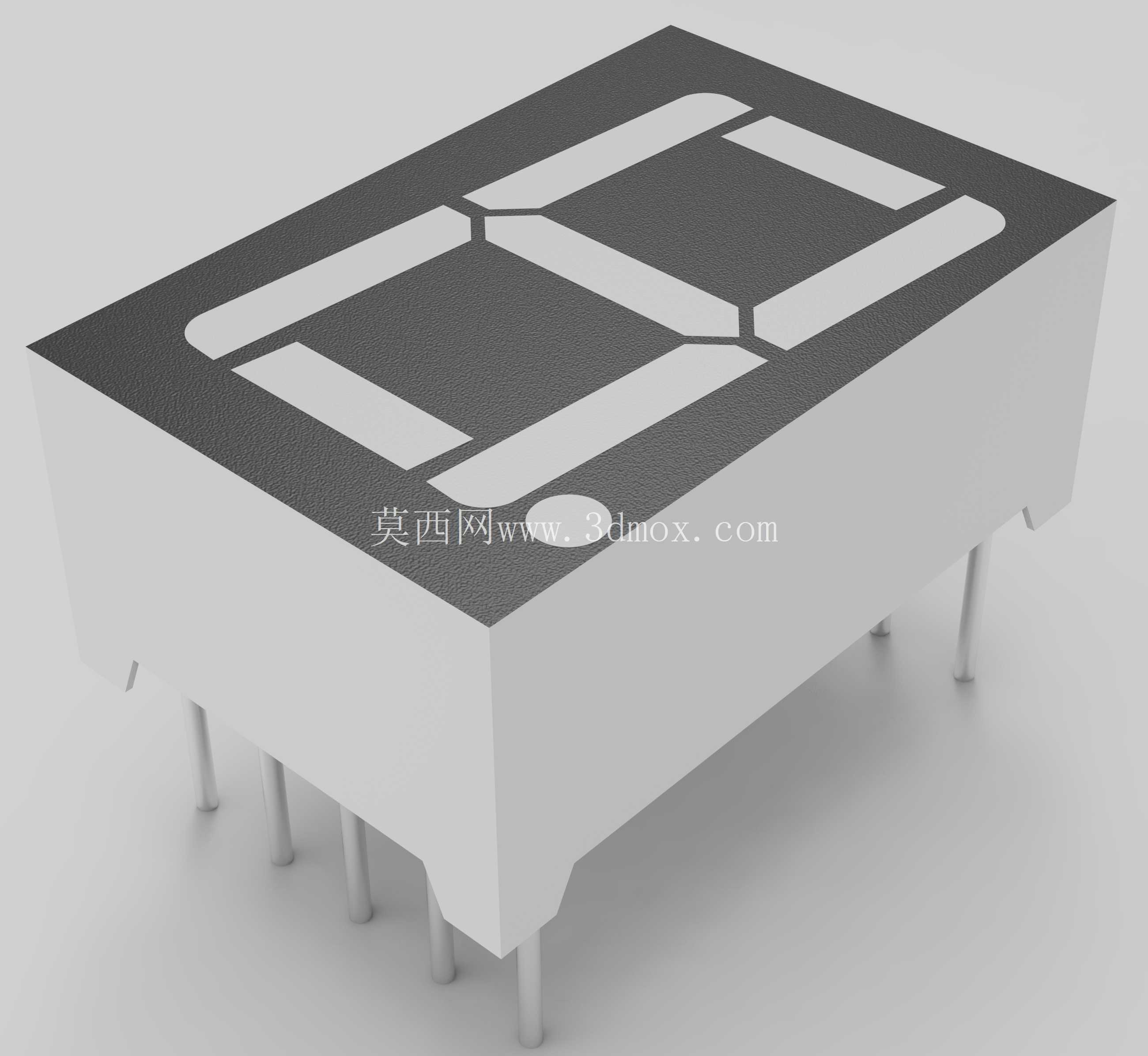

很多刚入行的结构工程师选数码管的时候容易只看发光参数,忽略安装边界和结构配合的细节,这次建模的时候特意把实际量产里容易踩坑的结构点都还原了。首先说外形尺寸,这款是常规的0.4英寸字符高度规格,主体塑壳采用黑色哑光阻燃PBT材质,一方面是黑色外壳可以最大程度降低段与段之间的发光串扰,避免非点亮段因为环境反光出现误读,另一方面哑光材质不会在面板装配后出现多余反光,影响不同角度的读数效果。字符面的七段发光区采用均匀的散光封装,红、绿、蓝三色可选的发光芯片被封装在每一段的环氧树脂腔体内,每一段的发光边界做了遮光隔断,不会出现相邻段亮灯时光线溢散导致的数字轮廓模糊问题,哪怕是低亮度驱动下,数字的笔画边缘也足够清晰。

安装边界上,这款是标准双列直插引脚设计,引脚采用镀锡铜材质,一共10个引脚,其中两个公共端对应数码管的位选,剩下8个引脚对应七段笔画加小数点,引脚间距严格按照2.54mm标准排距设计,既可以直接插装在标准洞洞板上做原型验证,也可以适配量产PCB的焊盘设计,引脚伸出塑壳底部的长度留足了波峰焊的吃锡空间,同时塑壳底部和PCB板面之间预留了0.8mm的装配间隙,避免焊接时塑壳直接贴在PCB上导致助焊剂残留难以清理,也能给焊盘位置的走线留出足够的安全距离。

设计思路上,这款数码管的结构完全围绕量产可靠性和显示实用性做平衡,首先是塑壳的密封设计,发光面的环氧树脂和黑色塑壳之间做了倒扣咬合结构,不会因为长期高低温循环出现胶层脱落、内部进灰的问题,毕竟很多工控场景的设备要在-20℃到60℃的环境里连续工作好几年,密封结构不到位的话,内部LED芯片容易被水汽侵蚀导致亮度衰减甚至死灯。然后是发光段的排布,严格遵循标准七段管的段码定义,a到g段的位置完全匹配通用驱动逻辑,不管是用专用的七段管驱动IC还是单片机IO口直接驱动,都不需要重新做段码映射,能直接适配现有成熟的驱动方案,减少硬件开发的适配工作量。

实际使用的时候,这款数码管的视角范围做了优化,垂直于字符面正负45度的范围内都能清晰看到完整的数字显示,不会像部分廉价数码管那样只有正对着才能看清数字,稍微侧一点就出现笔画缺失的视觉误差,这一点在设备面板安装的时候尤其重要——很多设备的操作位置不是正对着面板,大视角下的读数清晰度直接影响操作效率。另外塑壳的四个角做了微小的倒角处理,一方面是注塑生产的时候更容易脱模,减少披锋的产生,另一方面在面板装配的时候,倒角可以起到导向作用,方便数码管顺利卡入面板的显示窗口,不会因为直角边缘刮蹭面板的丝印层。

很多人做结构建模的时候容易忽略引脚的成型公差,这次建模里把引脚的可弯折范围也做了预留,实际生产中如果是板后安装的场景,引脚可以根据需要弯折90度,让数码管的显示面平行于设备面板,这时候引脚的弯折位置距离塑壳根部留了1.5mm的安全距离,避免弯折时应力传递到塑壳内部,扯断内部的绑定金线导致段码失效。另外字符面右下角预留了小数点的发光位,需要显示小数位的场景可以直接点亮,不需要额外增加独立的LED指示灯,进一步简化面板的布局设计。

从结构配合的角度说,这款数码管的塑壳外形公差控制在±0.1mm以内,和面板显示窗口的配合间隙可以做到单边0.2mm,既不会因为间隙太大出现漏光,也不会因为公差累积导致装配时卡滞。显示窗口的遮光罩如果做在面板上,直接贴合数码管的塑壳正面就可以,不需要额外做泡棉遮光,因为黑色塑壳本身的遮光率足够,能挡住内部段码的侧方漏光。

做这类基础电子元件的三维建模,最核心的不是把外观做的多好看,而是把所有和装配、选型相关的结构细节都准确还原,不管是做PCB布局的时候检查元件干涉,还是做面板结构的时候核对显示窗口位置,抑或是做装配工艺验证的时候检查引脚焊接空间,准确的三维模型都能提前规避很多量产阶段才会发现的问题。比如之前有个项目就是因为建模的时候忽略了数码管塑壳底部的凸起高度,导致PCB上对应位置放了个0805的电容,最后样板回来装配的时候电容顶住数码管,导致数码管装不平,显示面歪在面板窗口里,最后只能临时改PCB,耽误了一周的项目进度,所以这类基础元件的模型精度,其实直接影响整个产品的开发效率。

这款三色可选的七段数码管,因为发光颜色覆盖了常用的红、绿、蓝三种,选型的时候可以根据设备的整体配色和使用场景选,比如报警相关的数字显示选红色,正常状态的参数显示选绿色,特殊状态提示选蓝色,不需要重新改结构设计,只需要换对应发光颜色的型号就能适配不同的产品需求,这也是这类标准封装数码管的通用性优势——同一套结构设计可以适配多种发光参数的型号,减少结构件的开模种类,降低整体的物料成本。
