直径70mm实心万向平板脚轮结构设计

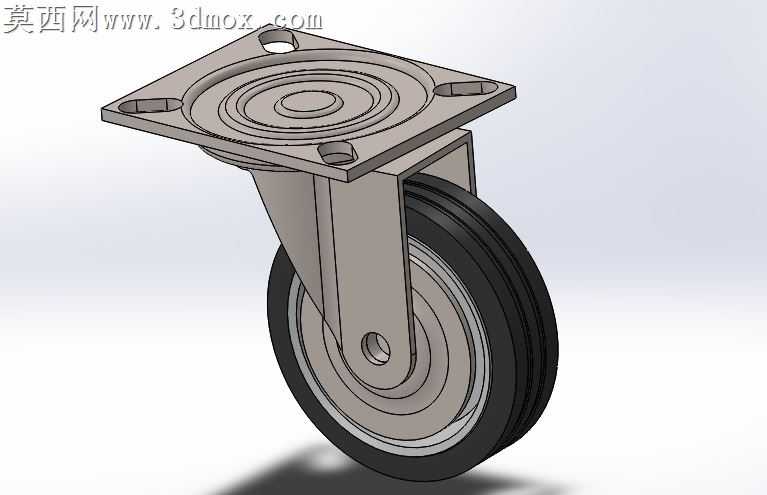

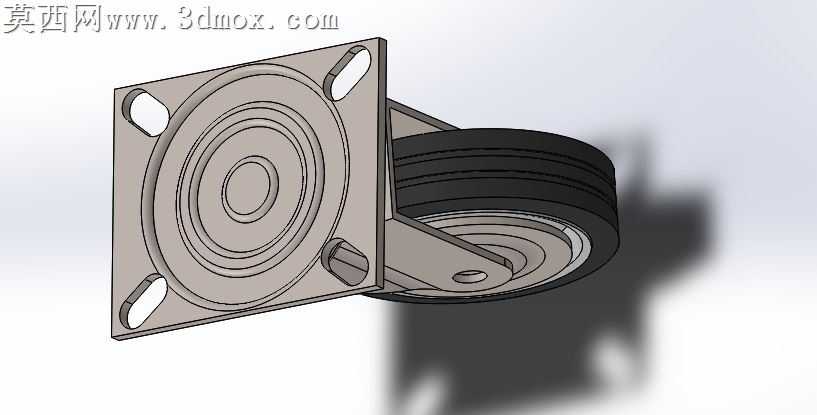

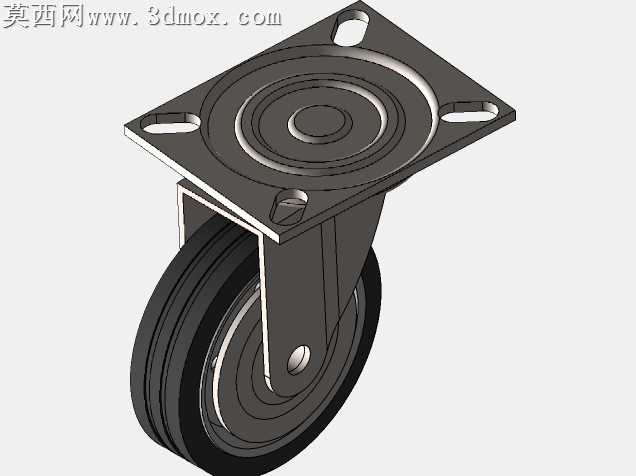

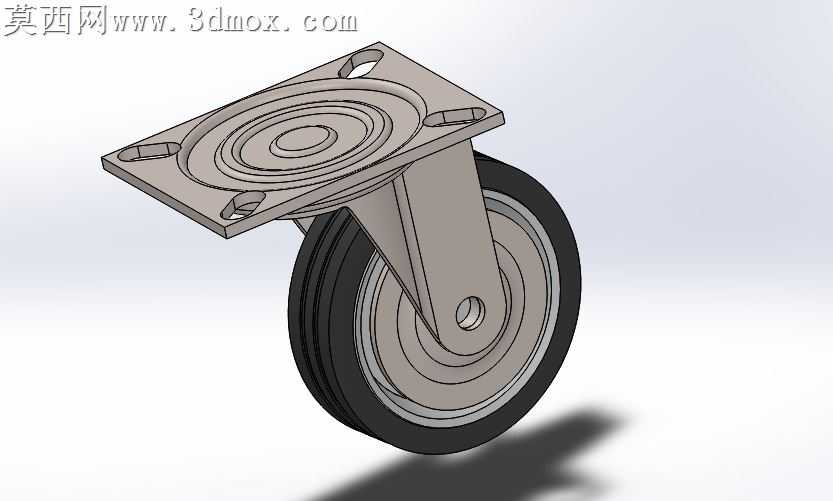

本作品为直径70mm实心平板万向脚轮的三维设计成果，建模阶段采用参数化设计思路，先以旋转特征完成实心滚轮的主体轮廓构建，滚轮外圈采用多道环形凹槽的结构设计，既可以提升滚轮滚动过程中的抓附力，减少侧滑风险，也能在滚轮接触地面时通过微量形变缓冲行进过程中的小幅震动，适配多数平整硬质地面的移动使用需求。滚轮内部的轮毂部分通过同轴心配合与轮轴完成装配，轮轴与两侧的金属支架采用间隙配合，保证滚轮可绕轮轴顺畅转动，无卡滞卡顿问题。上部的万向回转结构采用双层回转支承的设计思路，通过回转面的同轴约束，实现支架连带滚轮整体可绕垂直安装轴360度自由旋转，满足任意方向的移动转向需求。顶部的方形安装板预留四个对称分布的沉头安装孔，可通过螺栓与待移动的设备底座完成固定连接，沉孔设计可让螺栓头完全没入安装板平面，避免螺栓凸起影响安装贴合度，保证连接的稳固性。支架部分采用折弯钣金结构设计，通过两侧对称的支撑板连接上部回转座与下部轮轴，受力分布均匀，可承受额定范围内的垂直载荷，不会出现支架变形、偏移的问题。渲染阶段针对不同部件赋予对应材质：滚轮部分采用黑色硬质橡胶材质，调整材质的粗糙度参数模拟橡胶表面的微哑光质感，还原实心橡胶轮的真实触感表现；金属支架、安装板、轮轴部分赋予不锈钢金属材质，调整金属反射率与高光参数，呈现金属加工件的细腻金属光泽，同时在边角位置添加细微的倒角光影效果，还原机加工零件的工艺细节。整体装配过程严格按照实际脚轮的装配逻辑添加配合约束，所有活动部件均保留真实的活动自由度，既可以直观展示脚轮的整体外观形态，也可用于后续的运动仿真验证、结构受力校核，或是作为设备整体装配的配套标准件直接调用，适配各类需要移动功能的小型设备、工装台架的设计场景。
