无脚轮简易平板手推车结构设计

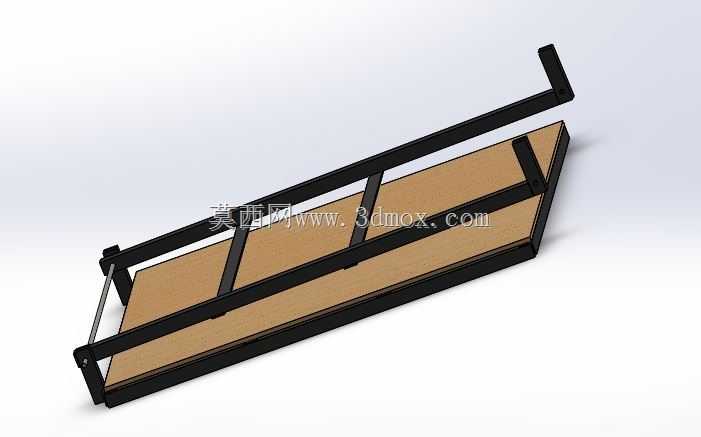

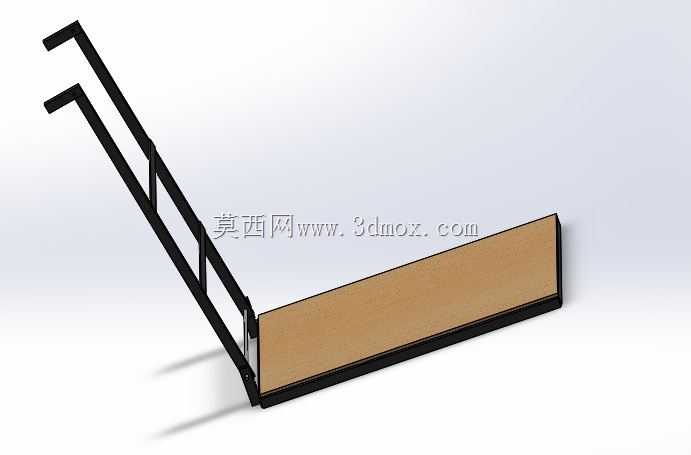

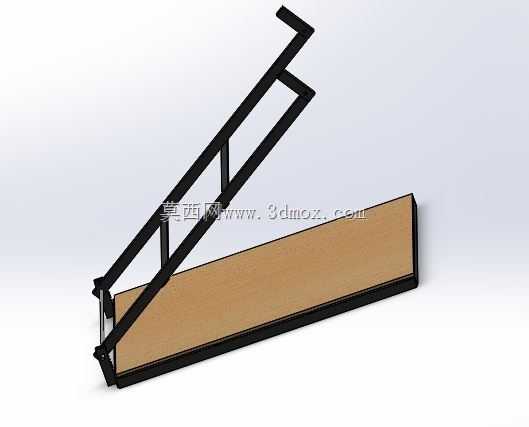

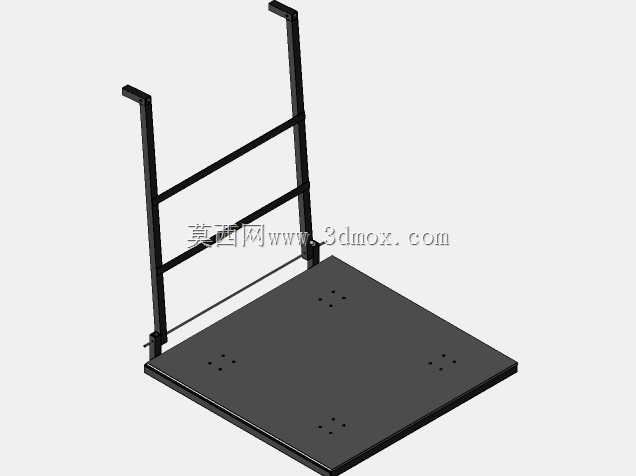

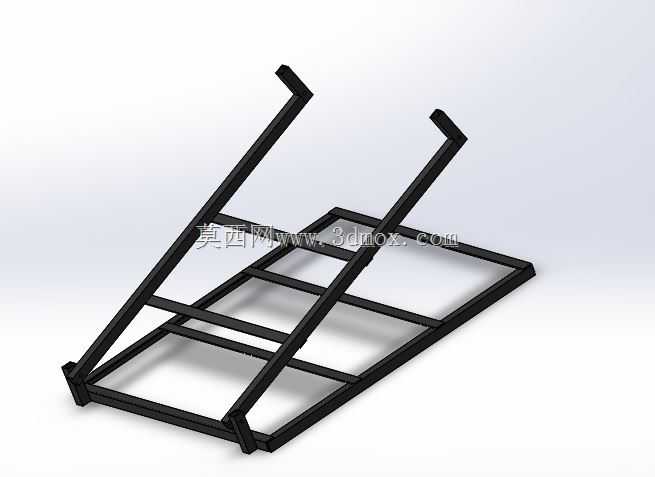

　　该手推车采用无脚轮的简易平板结构，整体由承载平板、双侧斜向扶手和底部支撑边框组成，适用于短距离、低频次的物料转运场景。在车间工位间、仓储拣选区、实验室或维修现场，这类小车常用来承托箱体、工装板、半成品组件及零散工具；由于不配置脚轮，它更偏向定点滑移、抬移或配合叉车、托盘进行二次转运，而非长距离推行。承载面采用800mm×800mm的方形平板，边界规整，便于放置标准料箱和矩形工件。平板四周设置围边，可降低小件滑落风险，同时增强板体抗弯能力。扶手从车体一侧向上并向后延伸，形成适合单人握持的操作高度；两根扶手之间设置横向连接杆，既提高侧向刚度，也避免扶手在受力时外张变形。从结构受力看，扶手与平板连接处是关键传力部位，抬车或拖拽时弯矩集中，

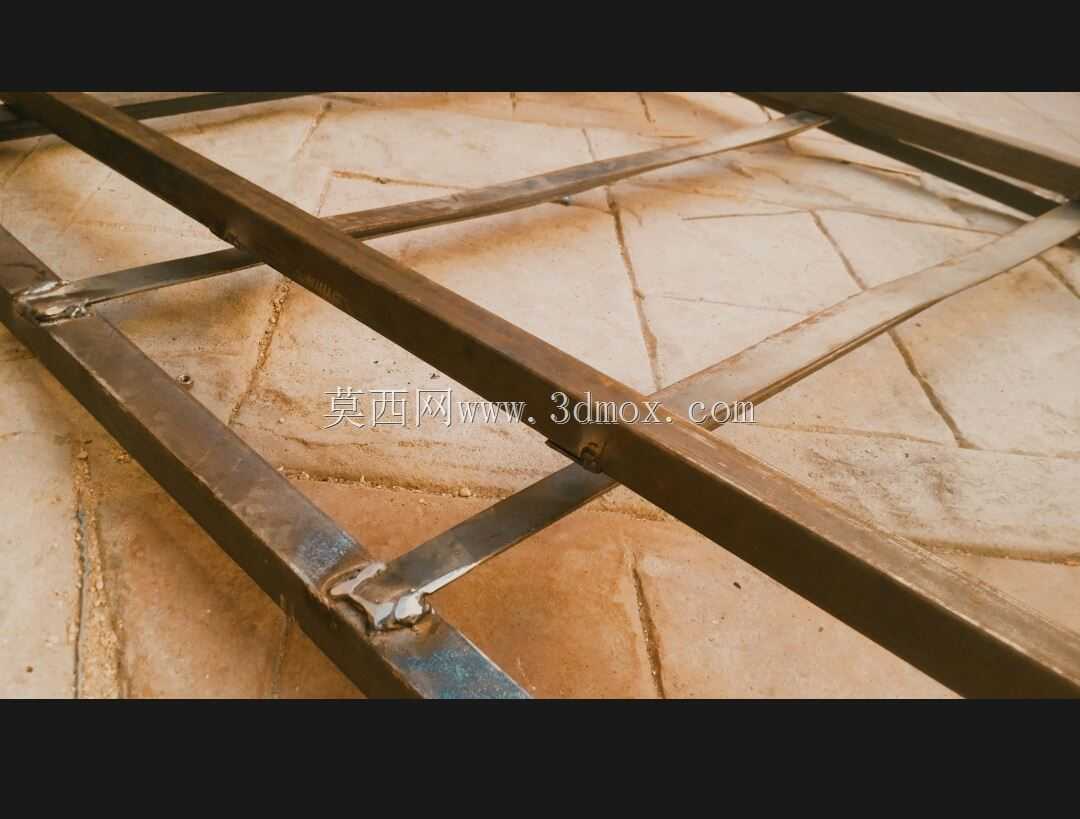

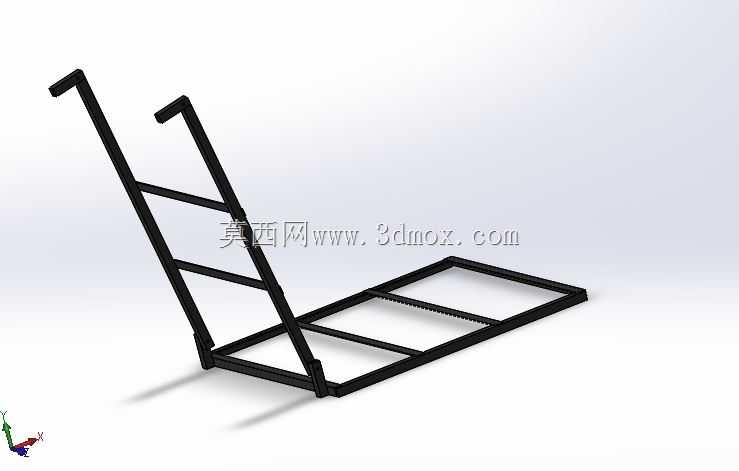

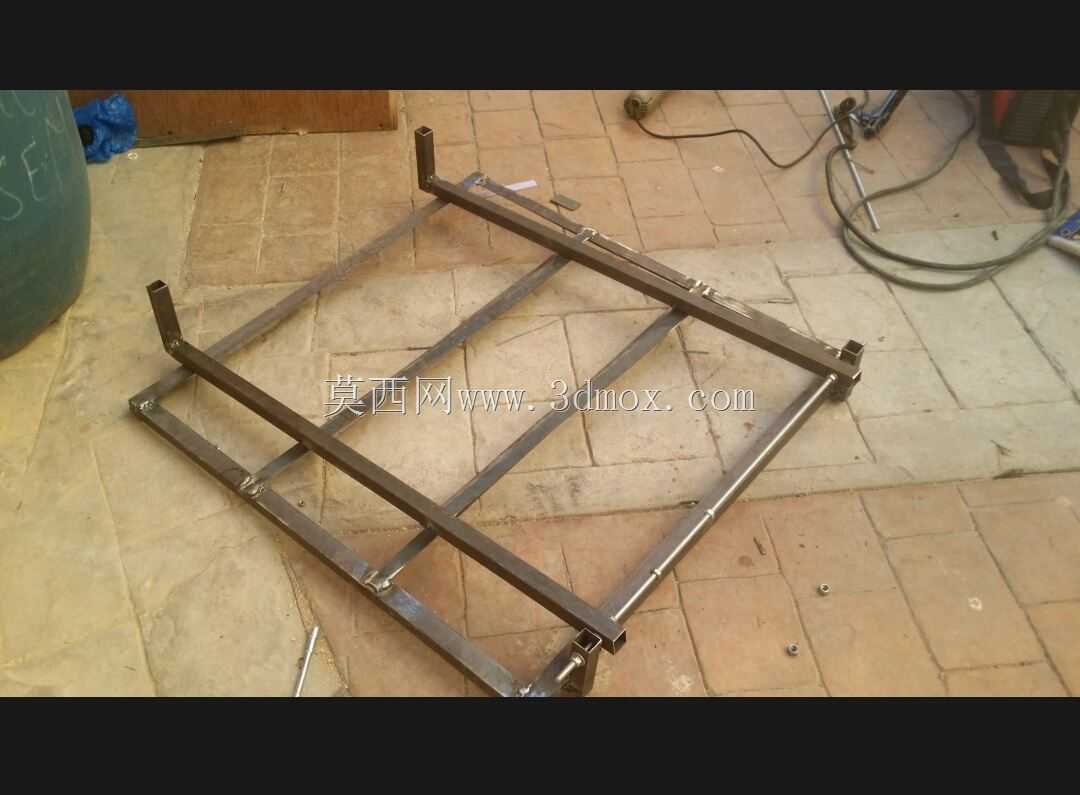

　　因此在该区域需保证足够的连接强度，可采用焊接、螺栓紧固或折弯一体成型方式。底部边框沿平板外缘布置，能够分散载荷并保护板面边缘，在地面拖动时也能减少板面直接磨损。无脚轮设计降低了整体高度，使车体在狭窄通道、工作台下方或货架底层更容易推入和取出；同时减少了转动部件，维护需求更低，不存在脚轮卡滞、轴承损坏或缠屑问题。对于需要频繁转向、越障或长距离移动的场合，则应另行评估是否增加脚轮或改用其他搬运形式。建模时需重点控制扶手倾角、握持段间距、平板厚度以及底部支撑高度。扶手倾角影响施力方向和操作舒适性，过小会导致操作者贴近车体，过大则降低抬升时的力臂效率。平板厚度与边框尺寸需根据预期载荷确定，若用于较重金属件，应校核板面跨中挠度和连接部位应力。

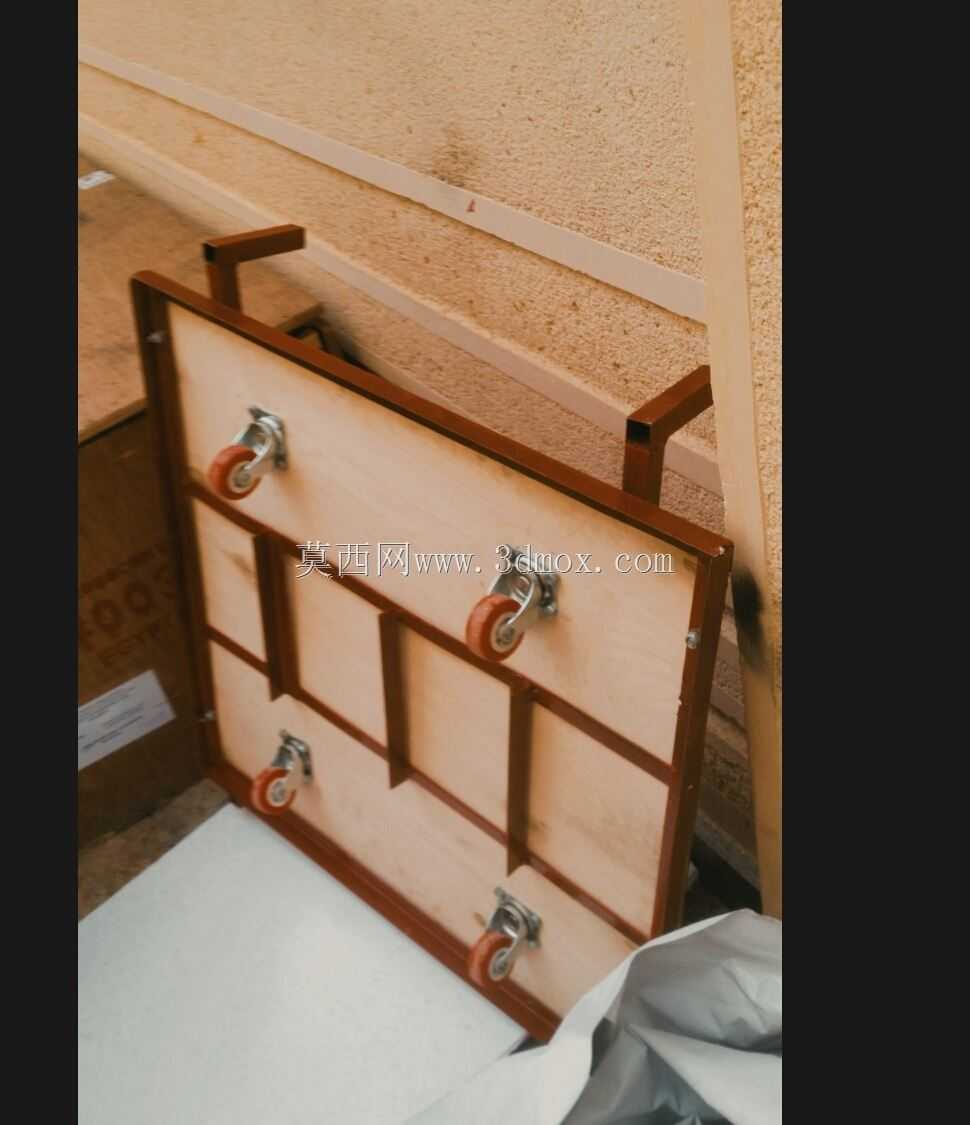

　　外形边界方面，800mm见方的台面适合常见通道宽度，但扶手后伸尺寸会增加整车占地，布置工位时应预留转弯和停靠空间。该结构形式简单、制造成本低，适合作为工位辅助承载装置，也可在此基础上扩展挡板、分隔条、牵引孔或脚轮安装位，以适应不同的物流组织方式。
