3吨移动式手动龙门起重架三维设计

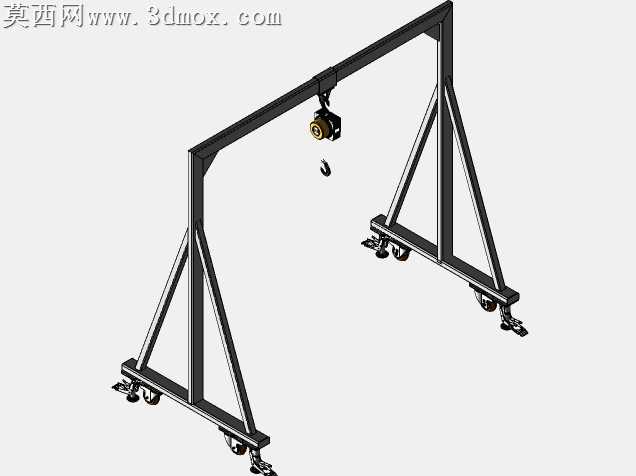

本作品为3吨额定载荷的移动式手动龙门起重架三维建模成果，建模过程严格遵循起重设备结构力学设计规范，以实际车间、仓库等场景的轻型起重作业需求为核心设计出发点，整体采用对称式门型框架结构，通过三维建模软件完成全参数化零件绘制与整机装配。建模阶段首先完成底部行走机构的设计，四个支腿底端均配置带刹车功能的万向脚轮，脚轮与支腿通过加强型安装座连接，支腿采用矩形截面型钢搭建，两侧支腿额外增设斜向三角加强撑结构，通过三维软件的装配约束功能保证斜撑与主支腿、横梁的连接角度精准，有效提升框架整体抗扭、抗弯性能，避免起吊作业时框架出现侧向形变。顶部横梁采用整根型钢加工设计，横梁上配套手动葫芦挂装小车，小车可沿横梁长度方向手动滑移调整起吊点位，挂装的手动环链葫芦模型完整还原了吊钩、链轮、传动机构、止逆结构的细节特征，所有零件的装配间隙均按照实际机械装配公差设置，保证虚拟装配状态下各运动部件无干涉。材质渲染阶段，框架主体结构赋予哑光黑色金属漆材质，还原型钢构件表面喷涂防锈漆的真实质感，脚轮的滚轮部分赋予高耐磨聚氨酯材质，金属轮架赋予镀锌金属质感，手动葫芦的吊钩部分赋予高强度合金钢材质并做表面淬火质感处理，链条部分还原金属链节的光泽与拼接细节，刹车结构的操作件赋予工程塑料与金属结合的材质效果。设计过程中通过三维软件的质量属性功能核算各部件重量，优化支腿与横梁的截面尺寸，在保证3吨额定起重量下结构强度、刚度满足安全规范的前提下，尽可能降低整机自重，方便人工推移换位；同时通过运动仿真功能模拟葫芦沿横梁滑移、脚轮转向与刹车锁止、吊钩升降的全作业流程，排查结构干涉点，优化各部件的安装位置，保证手动操作时的操作空间充足，无结构磕碰风险。整体模型完整还原了手动移动龙门起重机的全部结构细节，各零件可单独导出用于工程图转化、结构受力分析或生产加工参考，适配轻型设备吊装、货物转运、模具拆装等多种场景的使用需求。
