齿轮联动双行程自适应机械臂夹持末端

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1074346
  • 齿轮联动双行程自适应机械臂夹持末端
  • 齿轮联动双行程自适应机械臂夹持末端
  • 齿轮联动双行程自适应机械臂夹持末端
  • 齿轮联动双行程自适应机械臂夹持末端
  • 齿轮联动双行程自适应机械臂夹持末端
  • 齿轮联动双行程自适应机械臂夹持末端
  • 齿轮联动双行程自适应机械臂夹持末端

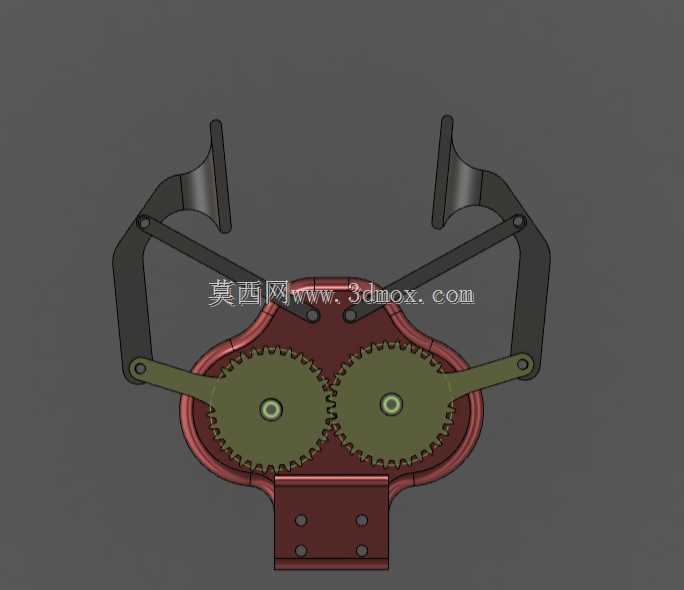

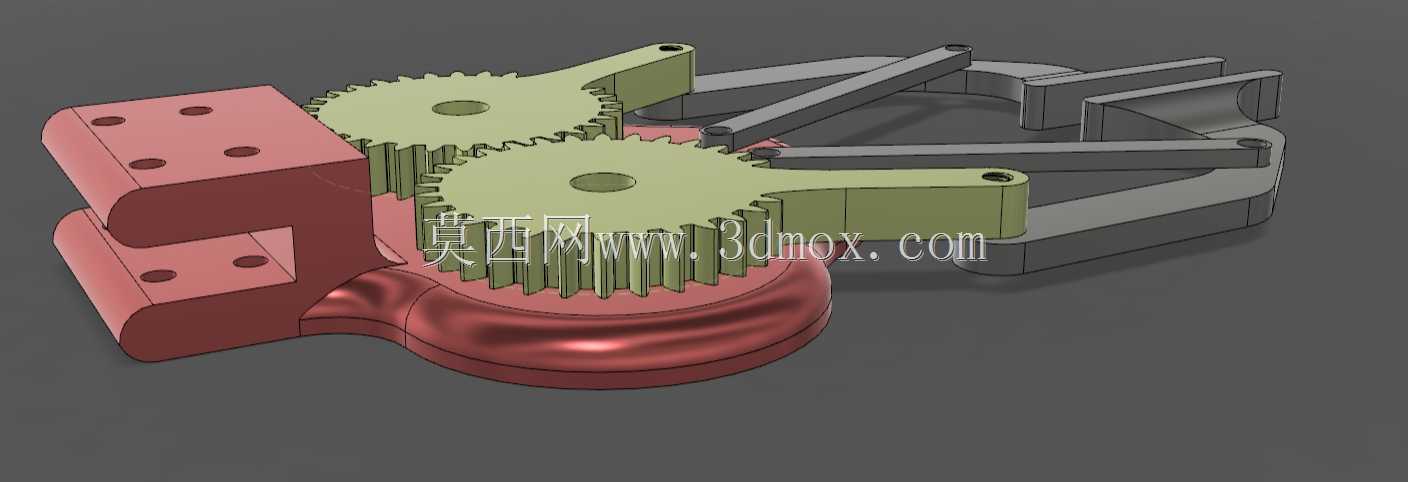

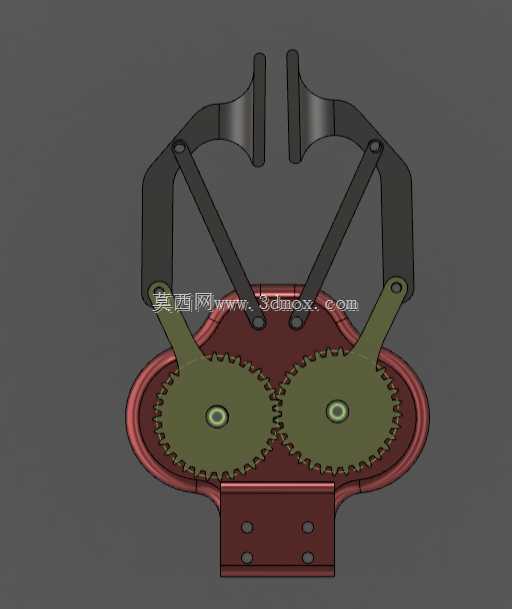

在轻载自动化搬运、教学实训机械臂、桌面级分拣工作站的末端执行器选型中,夹持类末端的适配性一直是结构设计人员需要反复权衡的核心点——既要兼顾小尺寸精密零件的夹持稳定性,又要覆盖常规尺寸工件的抓取范围,同时还要尽可能压缩末端执行器的自重与安装空间,避免给机械臂关节带来额外的负载负担。这款夹持末端采用对称双齿轮啮合传动的核心结构,从根源上保证了两侧夹爪的开合同步性,不会出现单侧边偏移导致的工件夹偏、脱落问题,相比单齿条驱动的夹爪结构,双齿轮啮合的传动间隙更小,重复定位精度更易控制,在频繁开合的工况下磨损也更均匀,能有效延长末端执行器的维护周期。

从实际功能落地的角度看,这款夹爪设计了两种夹持行程的适配能力,可稳定加持5毫米厚度的小型片状、轴类零件,也能完成50毫米尺寸范围内常规工件的抓取作业,覆盖了桌面级自动化场景中绝大多数常见工件的尺寸需求,不需要频繁更换夹爪就能完成多品类工件的分拣、搬运、上下料作业。夹爪的指端采用弧形内凹的接触面设计,加持圆柱类、不规则曲面类工件时能形成更大的接触包角,相比平口夹爪更不容易出现工件打滑的问题;如果需要加持方形、异形特殊工件,也可以在指端预留的安装孔位上加装定制的软质指垫或者适配夹具,不需要改动夹爪的主体传动结构就能快速完成适配。

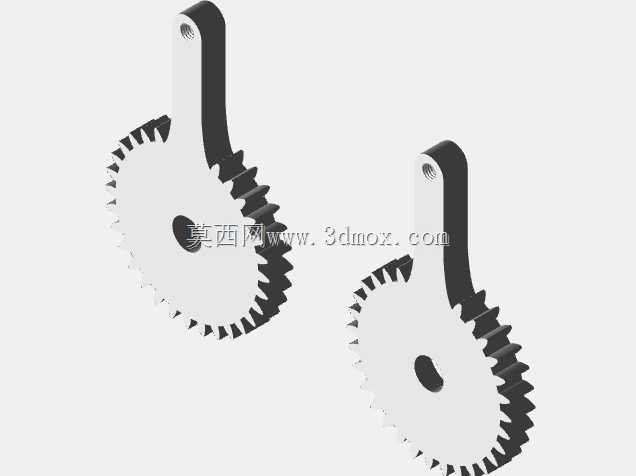

安装接口的设计充分考虑了常规机械臂的末端安装标准,夹爪背部预留的连接接口可以直接适配主流桌面级机械臂的末端法兰安装尺寸,不需要额外设计转接板就能完成装配,能有效减少项目现场的安装调试工作量。驱动端的设计专门匹配伺服电机的安装需求,其中一个传动齿轮上预留了与伺服电机输出轴对应的键槽结构,安装时只需要将伺服电机输出轴插入对应槽位,完成紧固件锁附就能实现动力传输,不需要额外设计联轴器、传动齿轮等转接零件,大幅降低了整套夹持末端的集成难度。

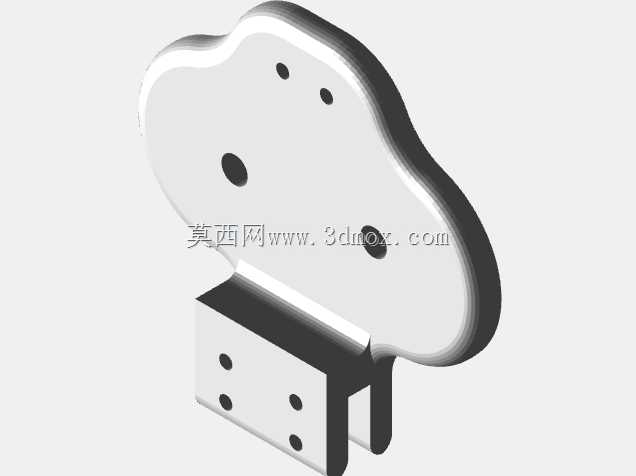

从结构设计的细节来看,整个夹爪的传动部分做了围边式防护设计,齿轮传动区域外围设置了一体式的围边结构,能避免车间环境中的粉尘、细小切屑落入齿轮啮合区域造成传动卡滞、磨损加剧的问题,在普通的工业生产环境、教学实训环境下都能稳定运行,不需要额外加装防尘外罩。夹爪的主体底座采用平整的安装面设计,除了安装在机械臂末端作为执行器使用之外,也可以固定在工作台面上作为小型工装夹具使用,配合气动或者电动驱动完成小型零件的装配、检测工位的工件固定,拓展了整套结构的应用场景。

在尺寸边界的控制上,整套夹爪的结构非常紧凑,开合状态下的整体外轮廓不会超出底座的安装边界太多,在机械臂进入狭窄空间完成工件取放作业时,不容易和周边的工装、设备发生干涉,对于作业空间有限的小型自动化工作站来说非常友好。传动结构的受力路径经过优化,加持力通过齿轮啮合均匀传递到两侧夹爪,驱动电机的动力损耗更小,不需要选用大扭矩的伺服电机就能提供足够的加持力,能进一步降低整套末端执行器的成本与自重。夹爪的所有转动铰接点都采用同轴孔位设计,加工时只需要保证孔位的同轴度公差,就能保证夹爪开合的顺畅度,没有复杂的曲面加工需求,不管是3D打印打样验证,还是采用机加工方式做小批量生产,都能快速完成零件加工,缩短整套结构的开发验证周期。

在实际的项目应用中,这类夹爪可以直接用于3C电子行业的小型零件分拣、教学实训平台的机械臂实操演示、小型注塑件的水口料抓取、实验室样本分拣搬运等场景,相比气动夹爪,采用伺服电机驱动的方式可以精准控制夹爪的开合行程与加持力大小,对于易碎、易变形的薄壁类零件也能通过扭矩控制实现稳定加持,不会出现加持力过大夹坏工件,或者加持力不足导致工件脱落的问题。夹爪的整体结构没有复杂的 proprietary 零件,所有的结构件都可以通过常规的加工方式制作,后期维护时只需要定期在齿轮啮合位置、铰接转轴位置添加润滑脂就能保证运行顺畅,维护成本非常低,适合中小规模的自动化集成项目、教学科研场景使用。
