EinStar手持扫描仪人体工学手柄优化设计

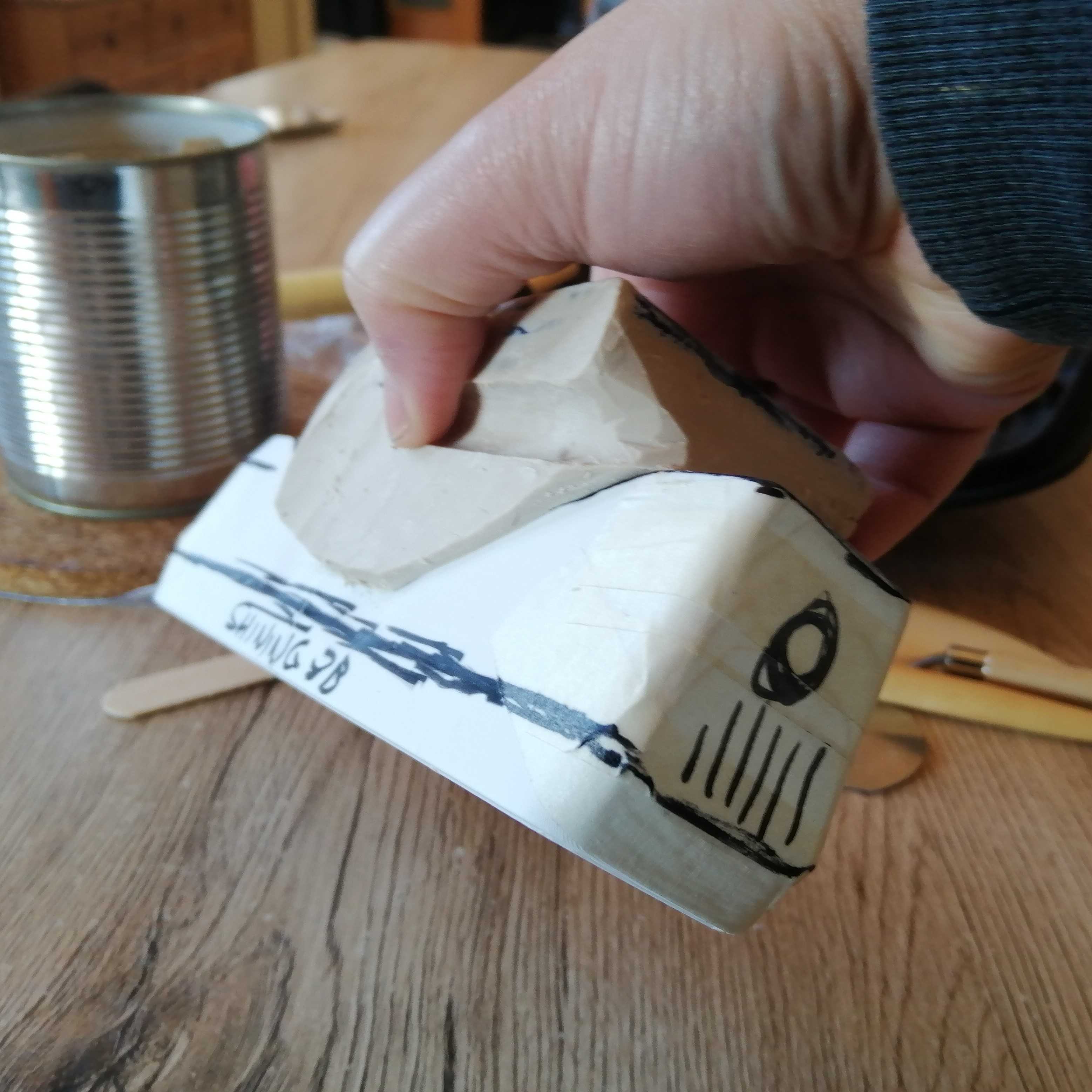

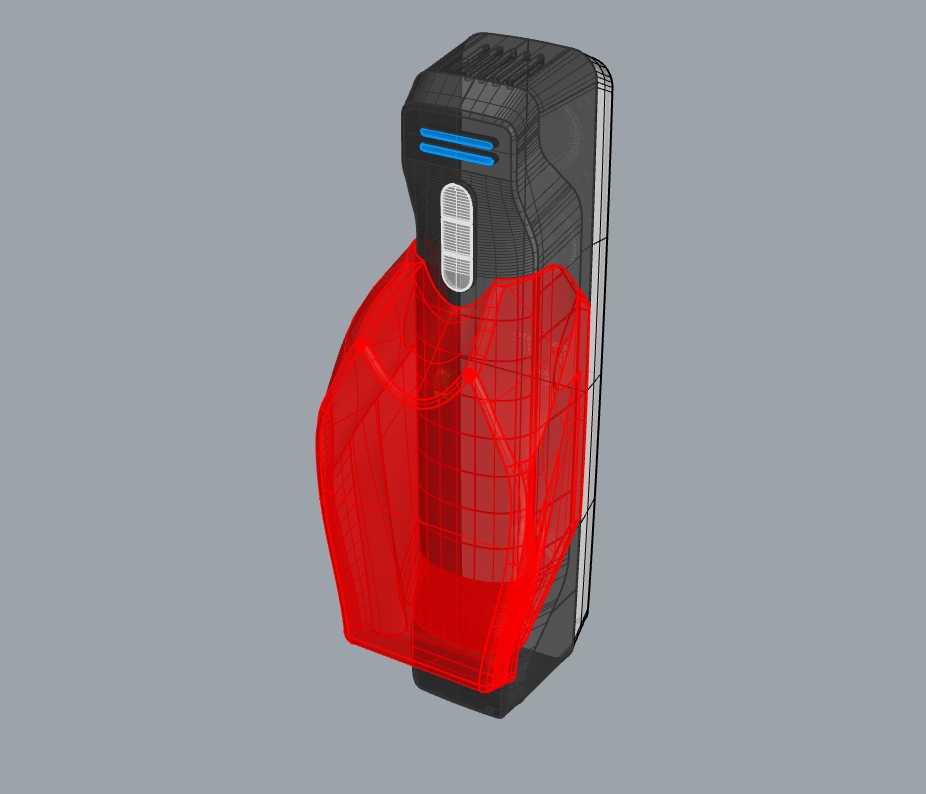

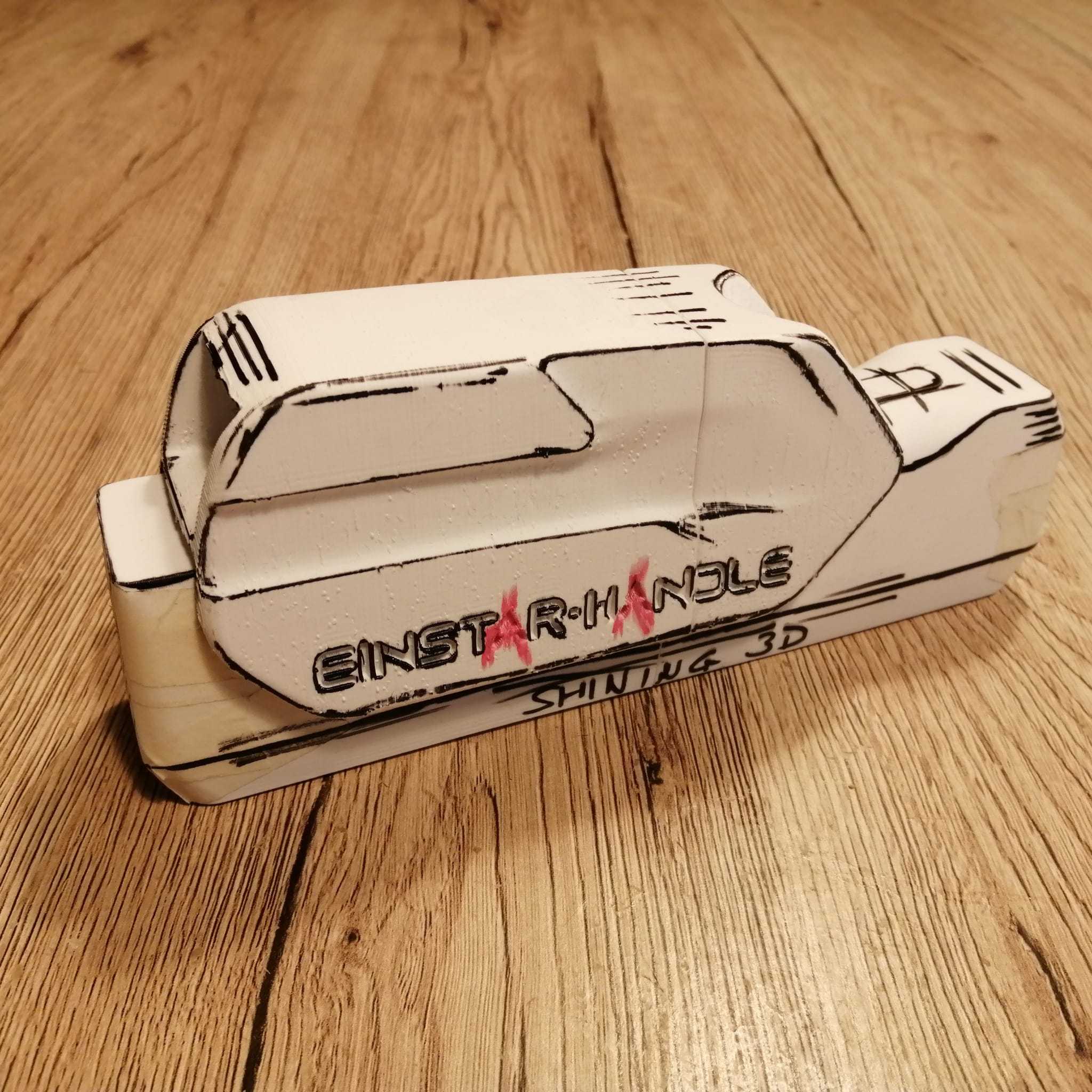

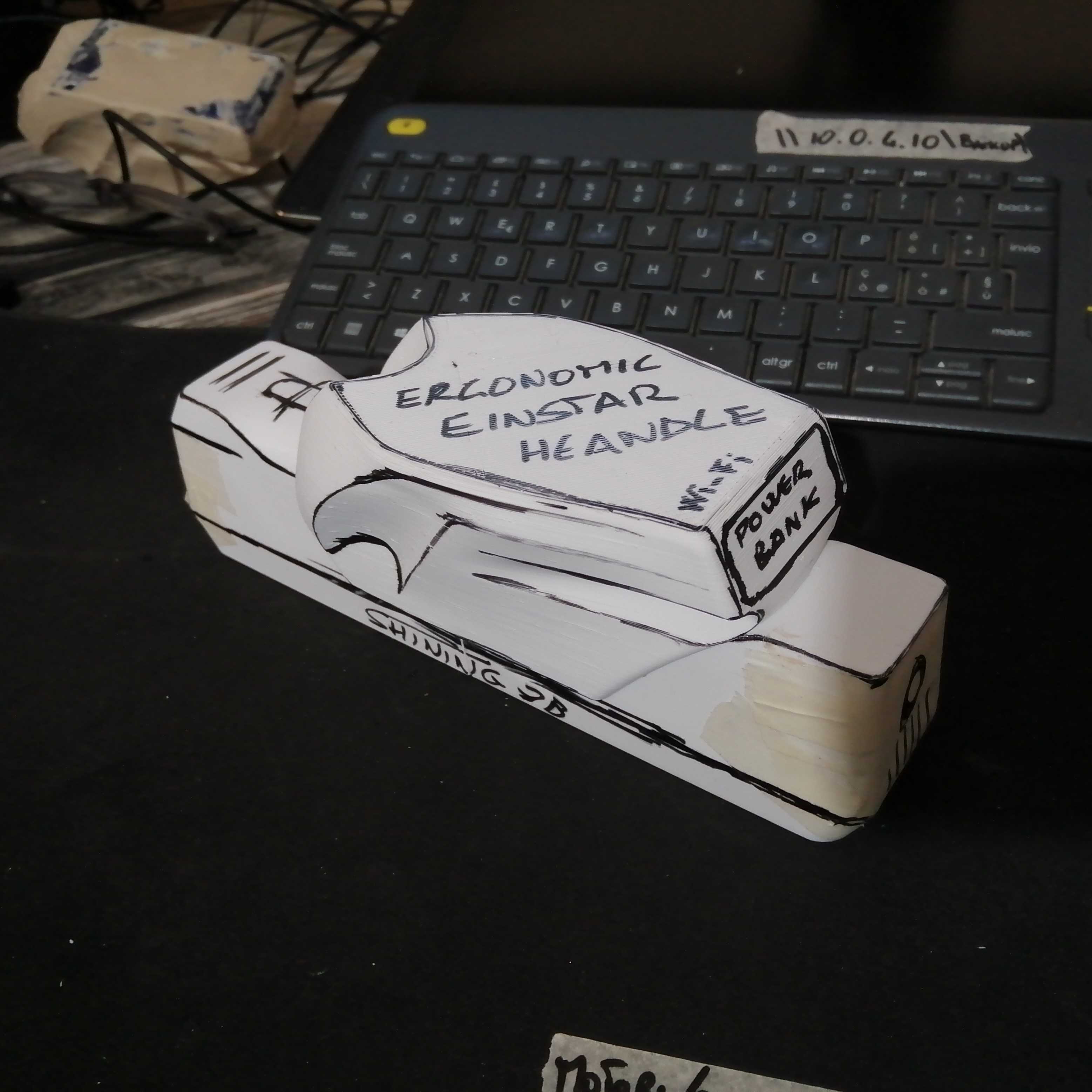

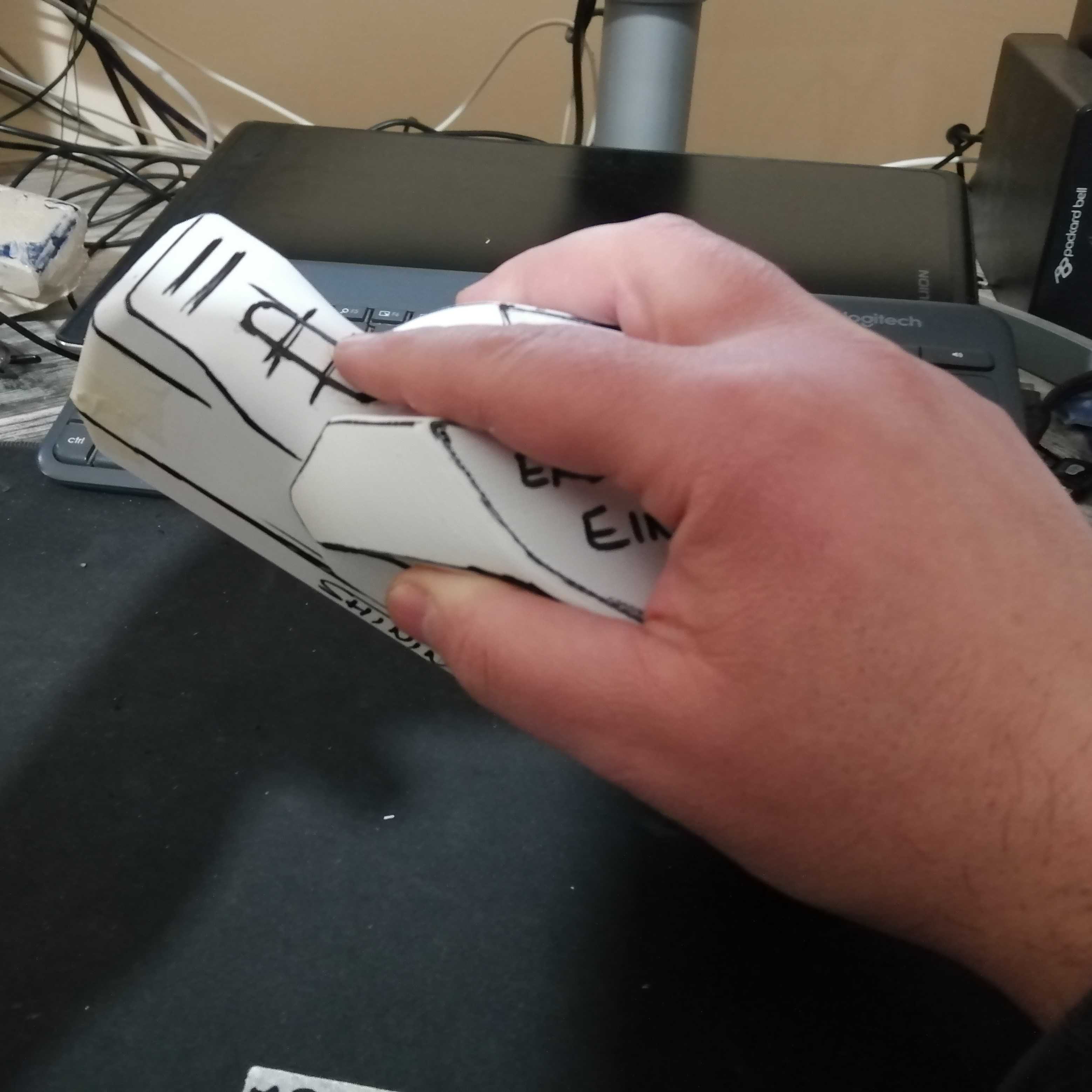

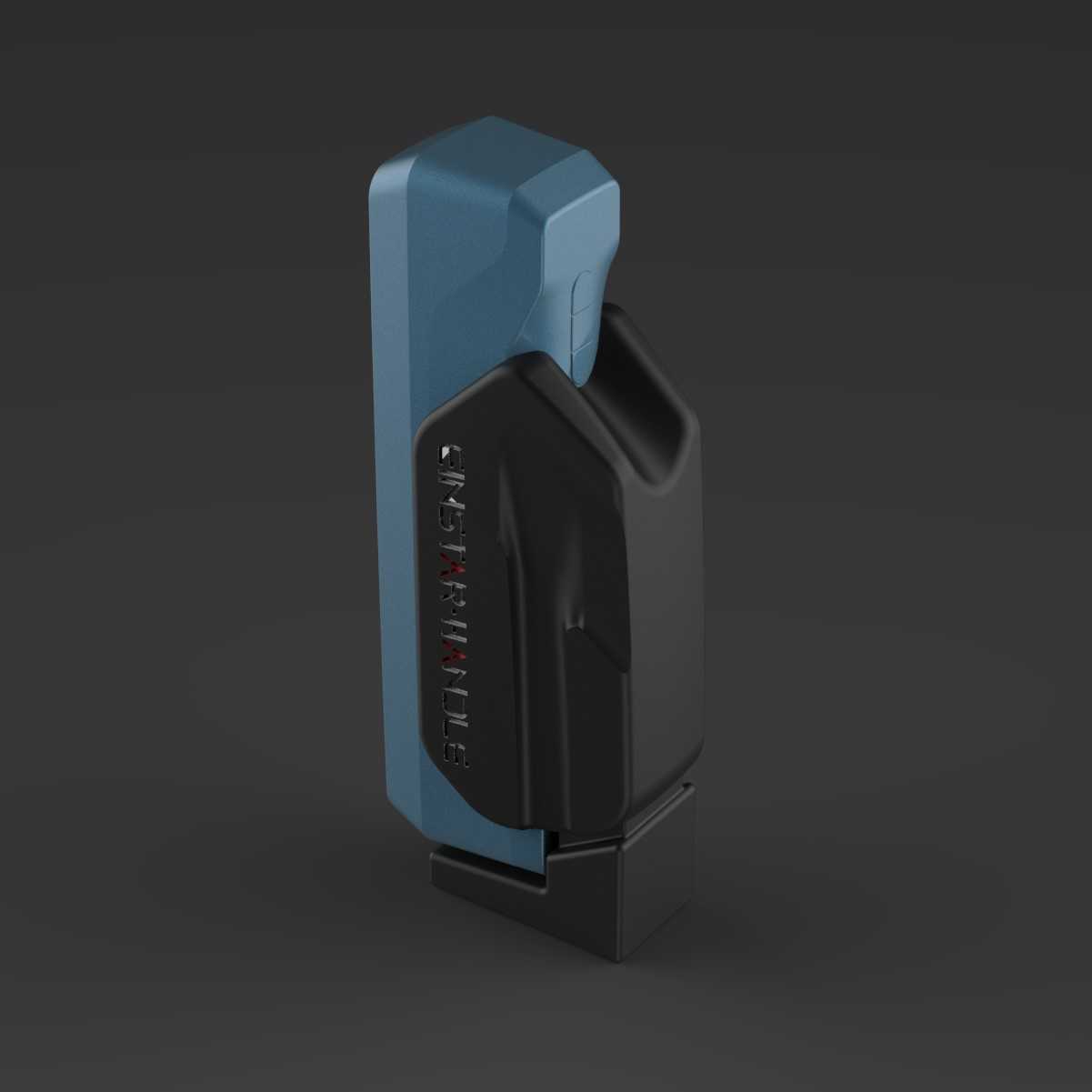

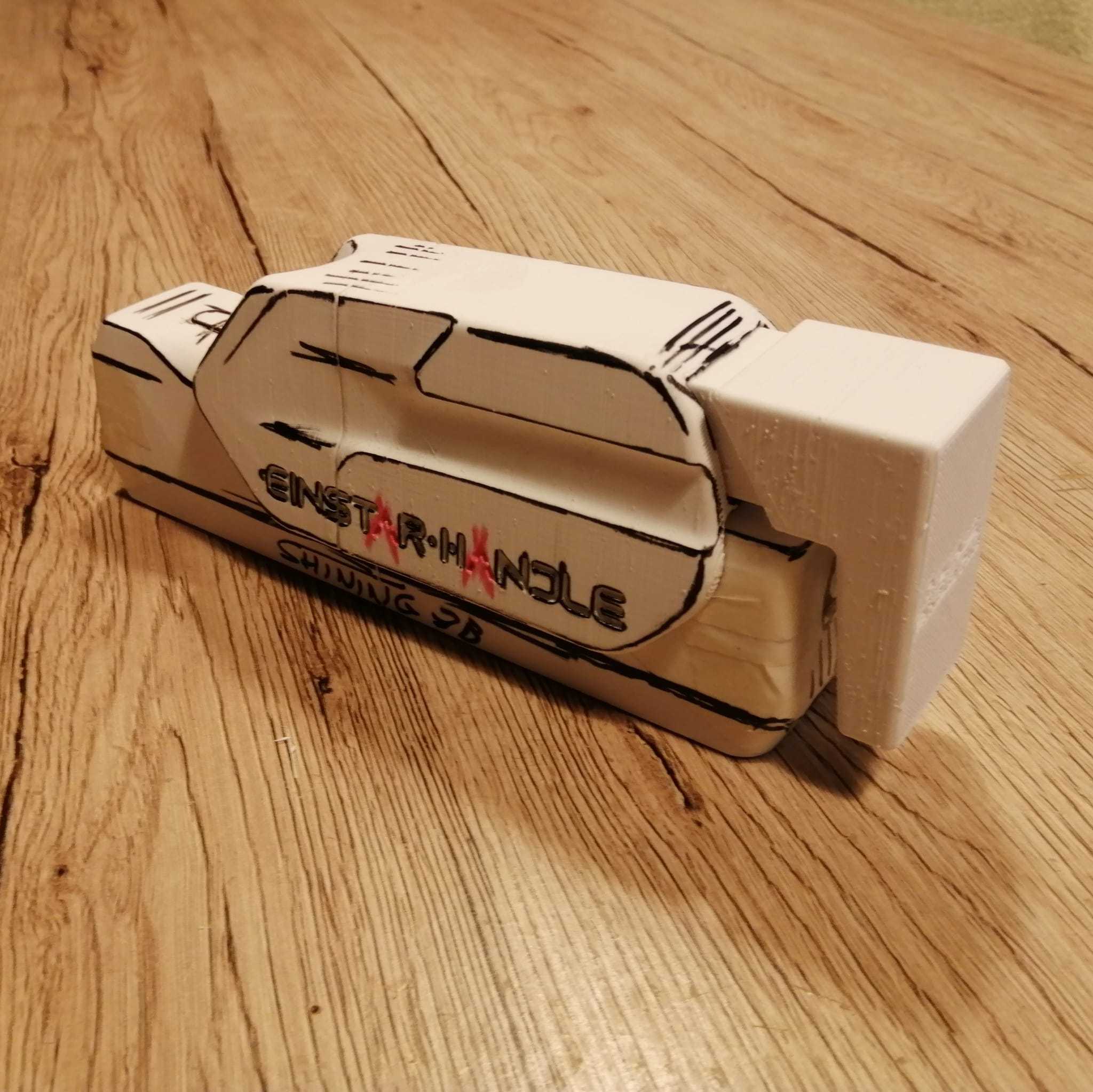

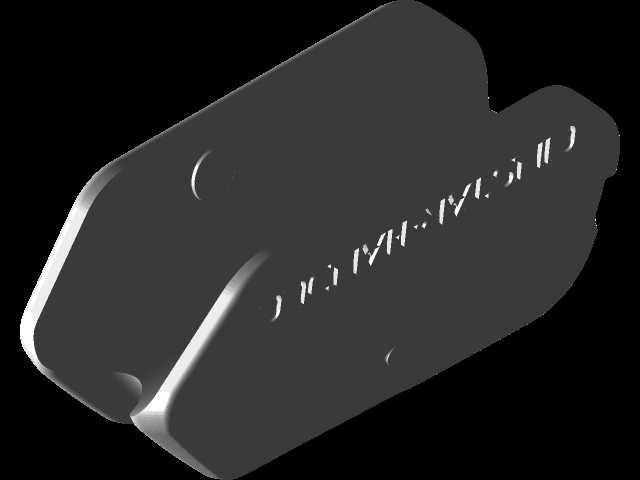

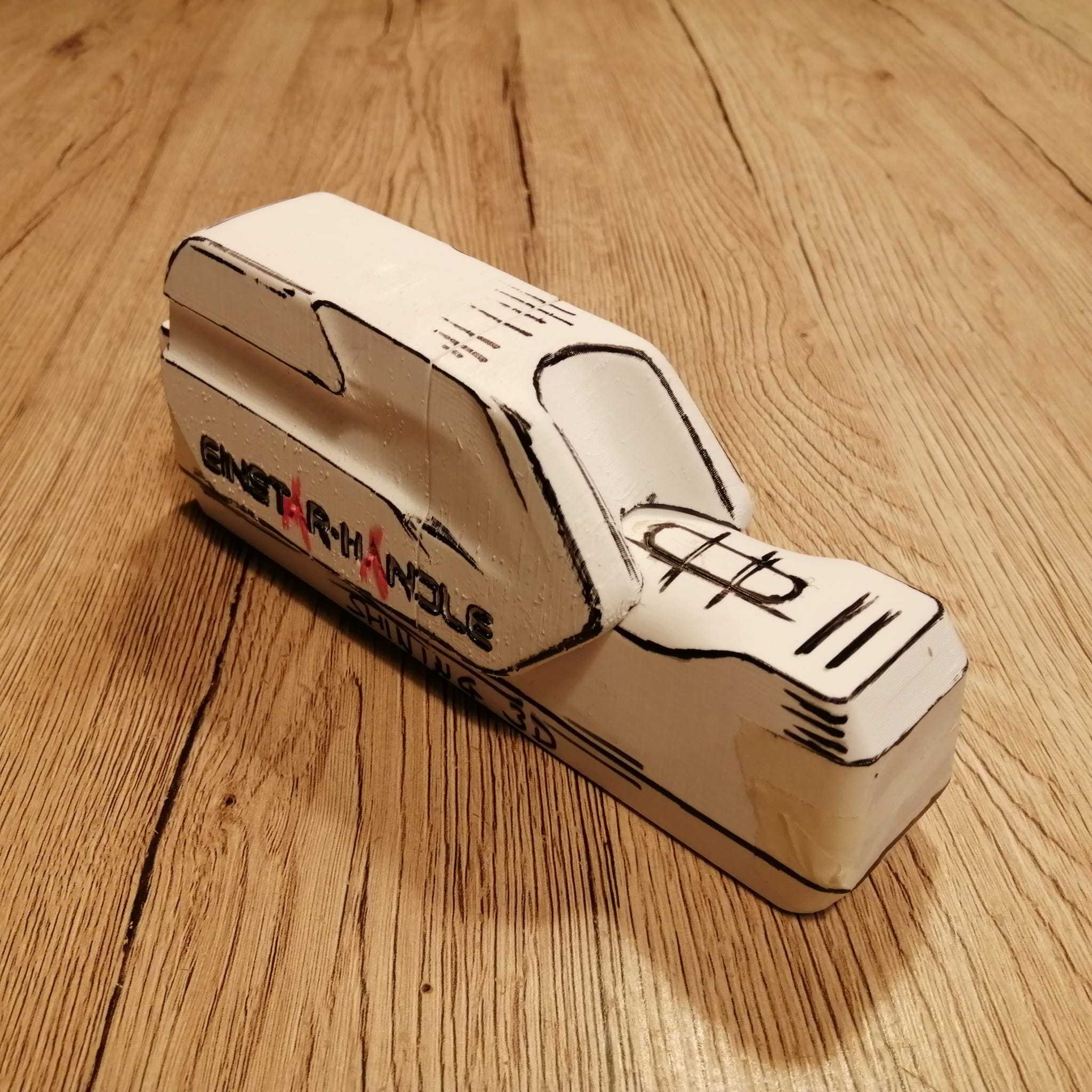

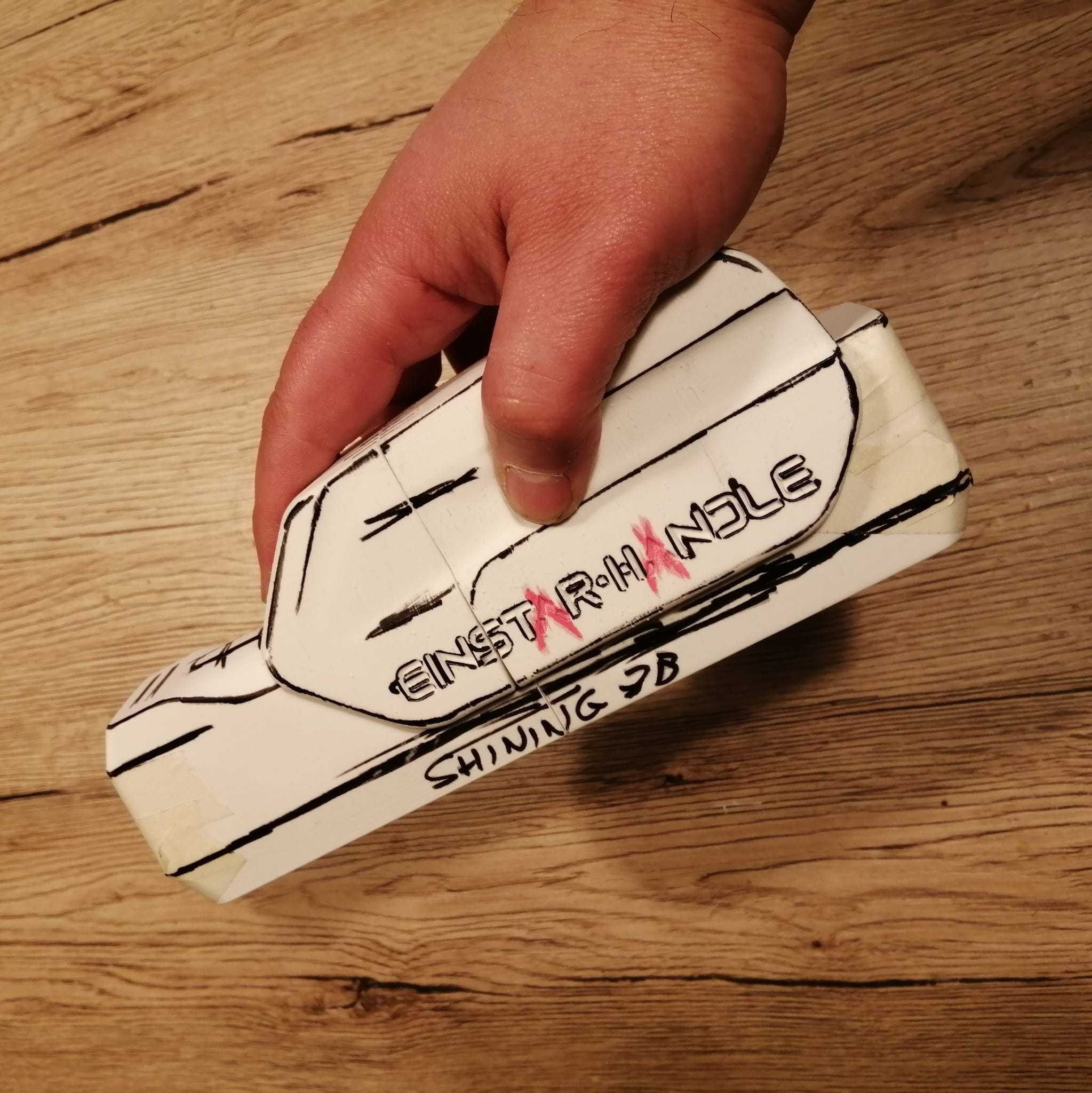

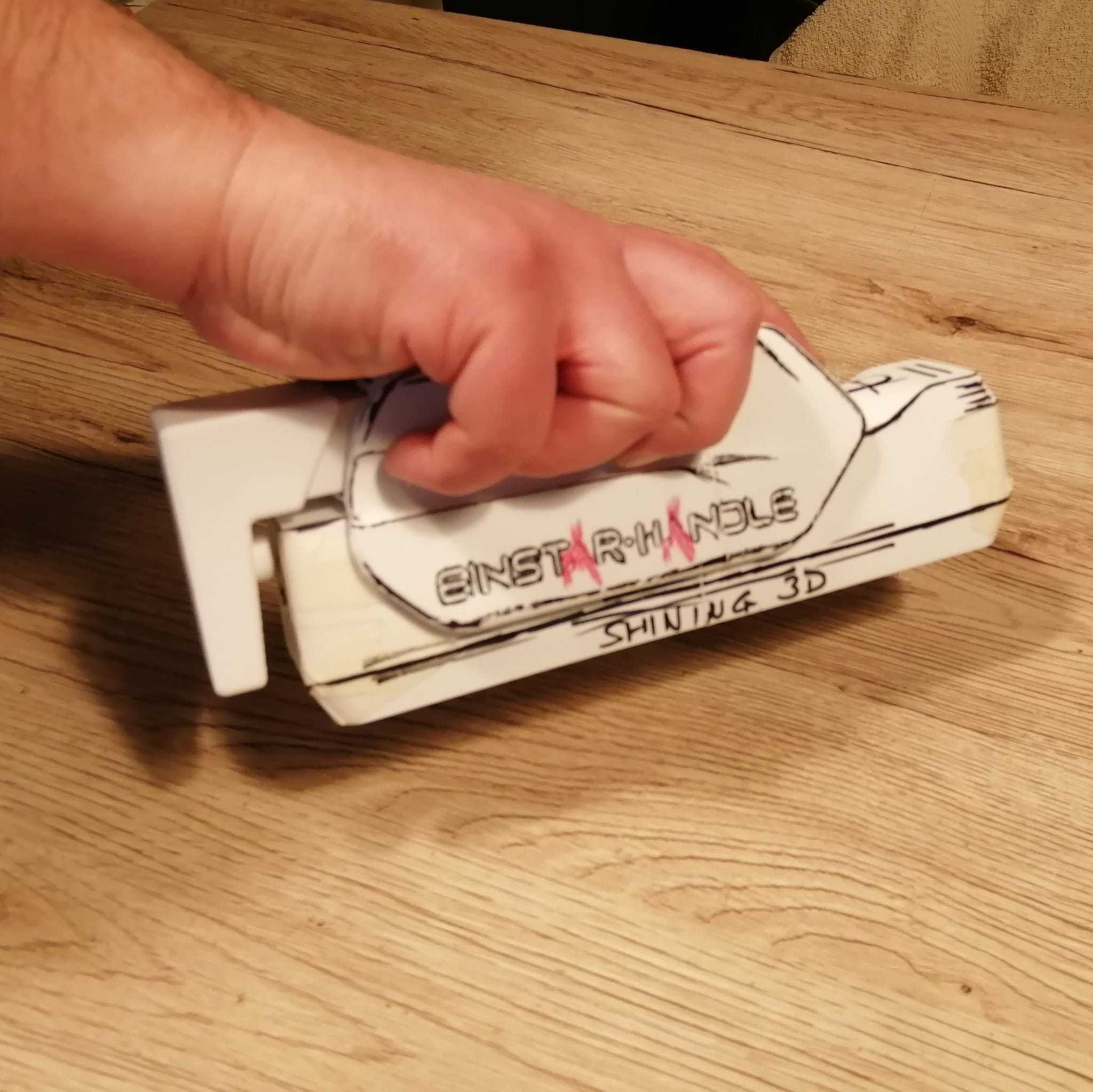

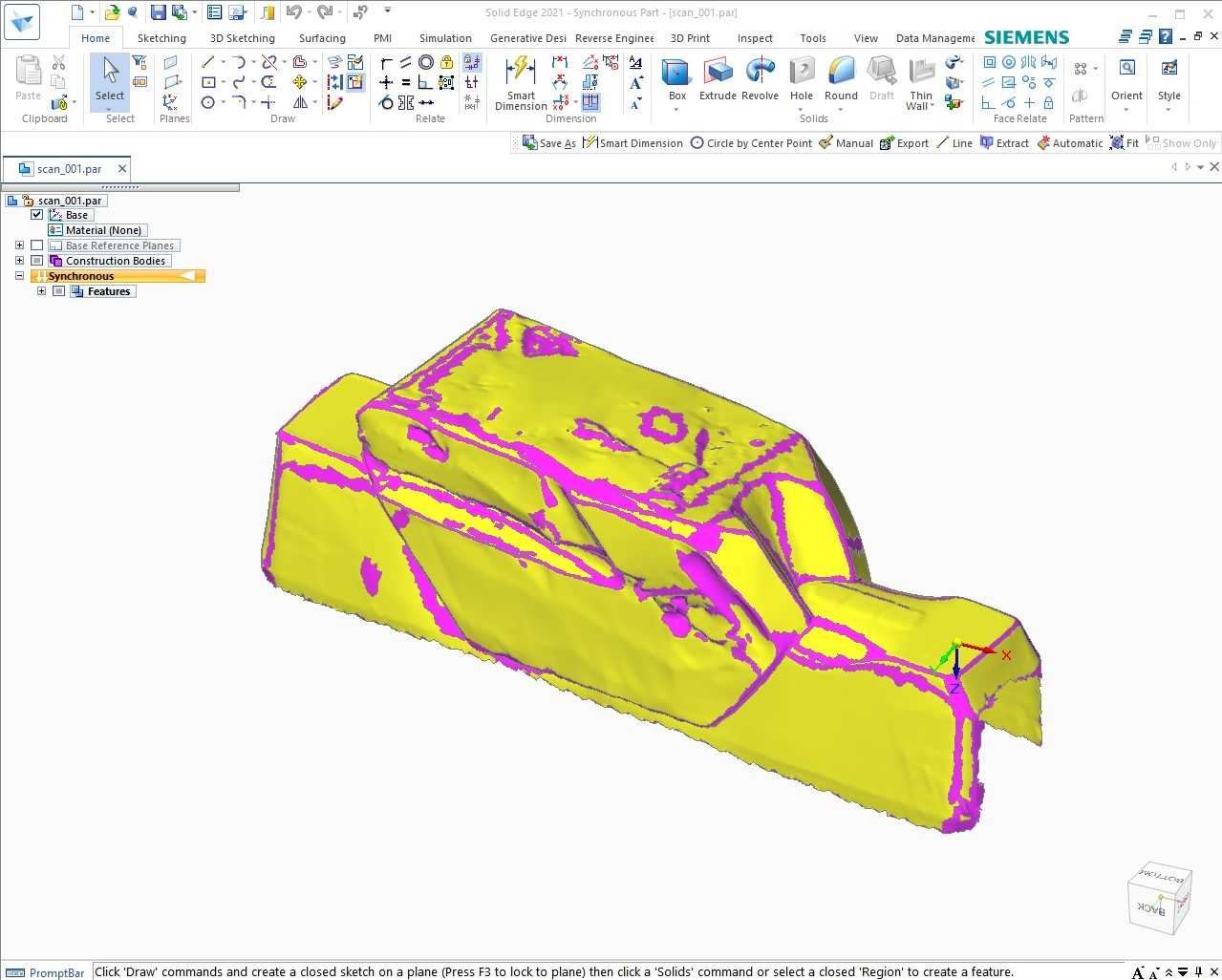

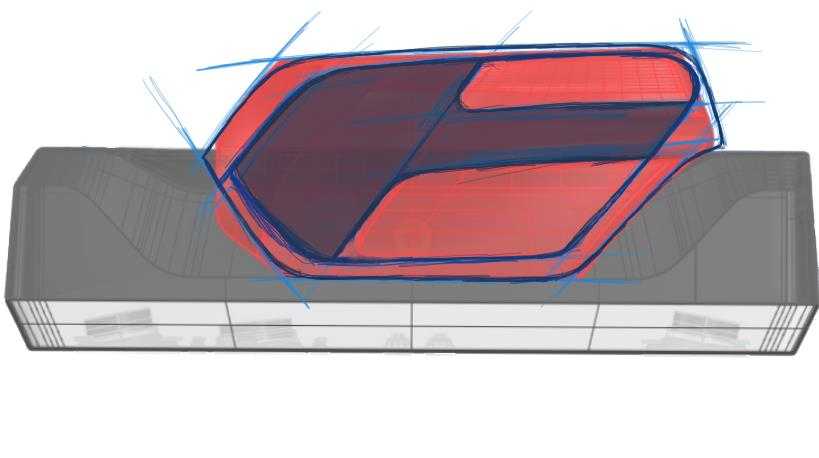

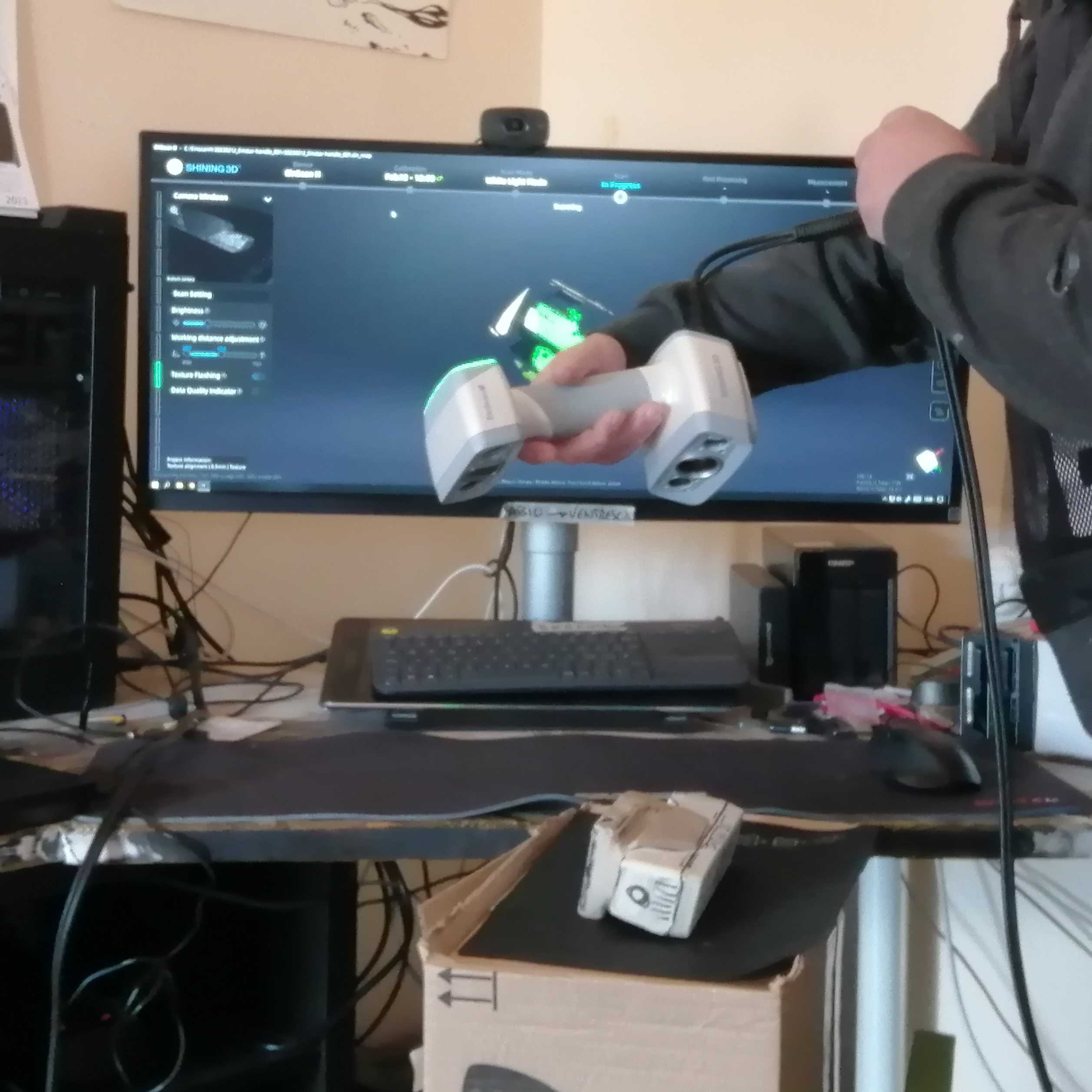

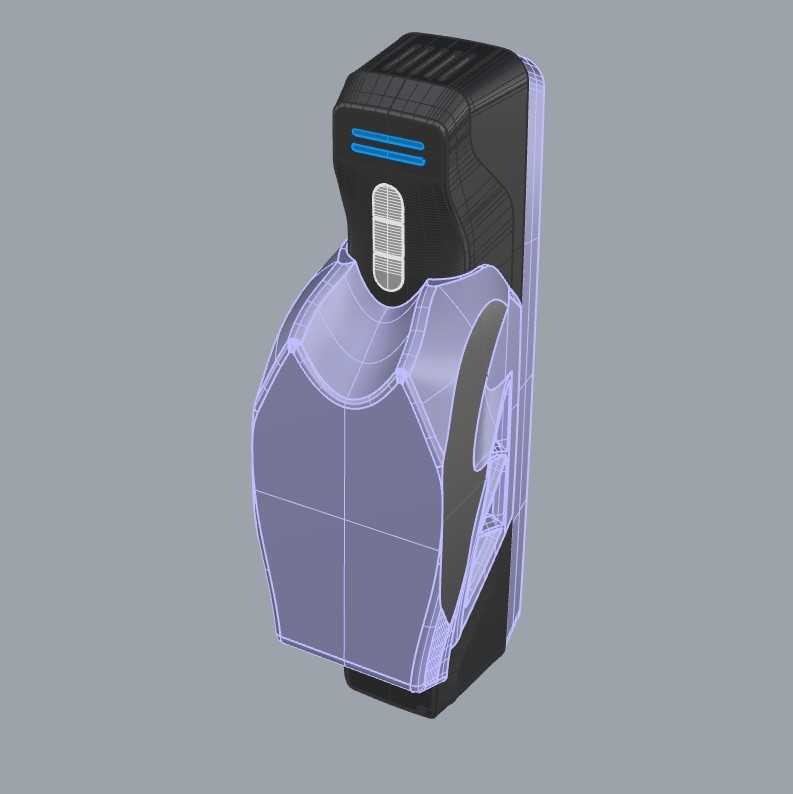

　　这款手柄结构专为手持三维扫描设备的长时间作业场景开发，核心解决原有设备握持时受力集中、长时间操作腕部易疲劳的实际问题，适配三维扫描从业者外业数据采集、室内逆向建模等多场景的使用需求。设计初期先通过二维草绘勾勒多版握持轮廓，结合不同手型的抓握姿态测试数据，标记出掌部、指节对应的支撑点位，优先保证握持时设备重心落在掌心区域，减少腕部承重负担。初始验证阶段采用粘土制作等比例手板，完成基础抓力测试与姿态适配后，不对粘土模型做过度精细化修整，直接通过三维扫描获取初始曲面数据，导入建模环境后对参考曲面做逆向重构，第一版结构将扫描设备原始安装面做6毫米偏移形成侧围结构，试装验证后发现2毫米的偏移量即可满足侧壁强度与安装间隙要求，

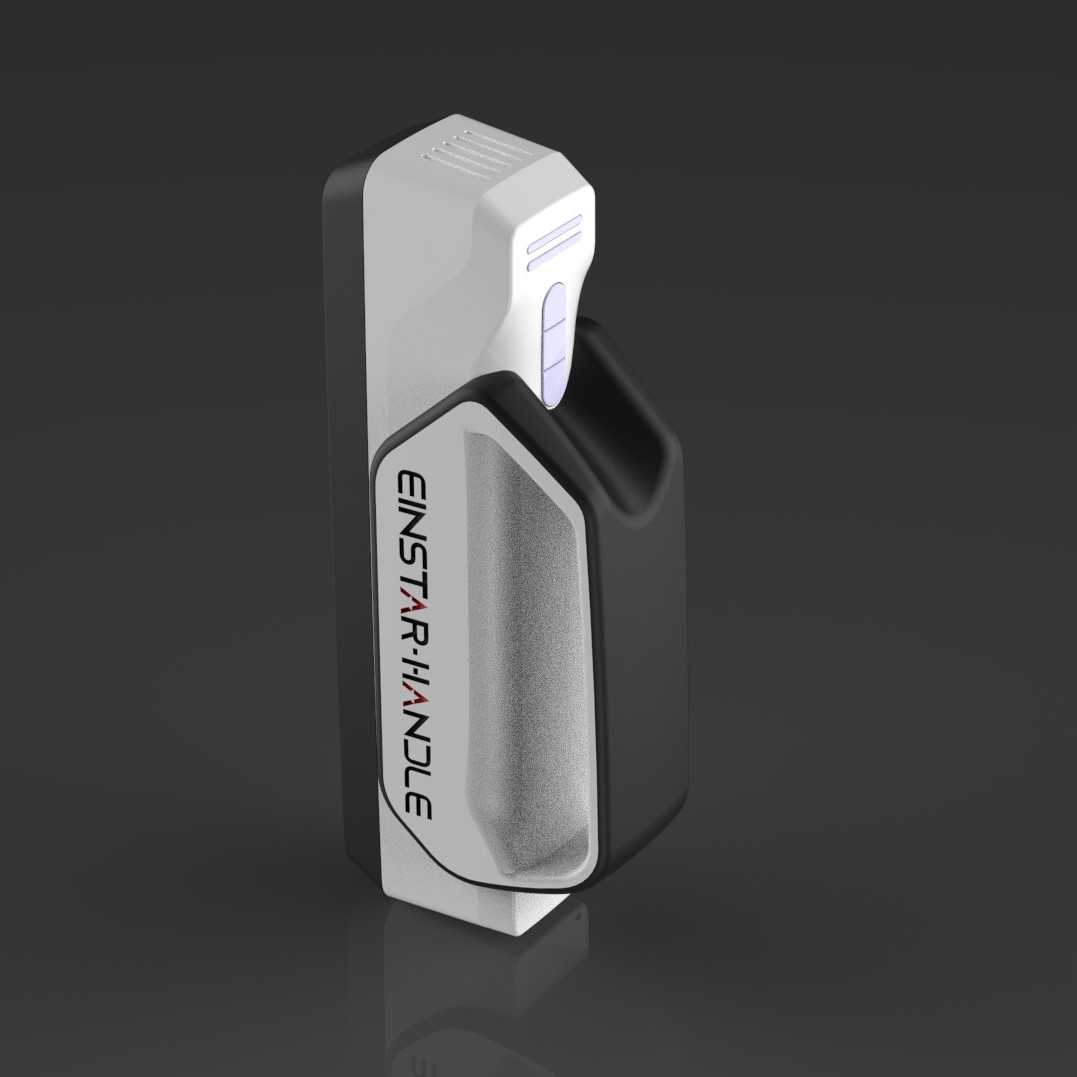

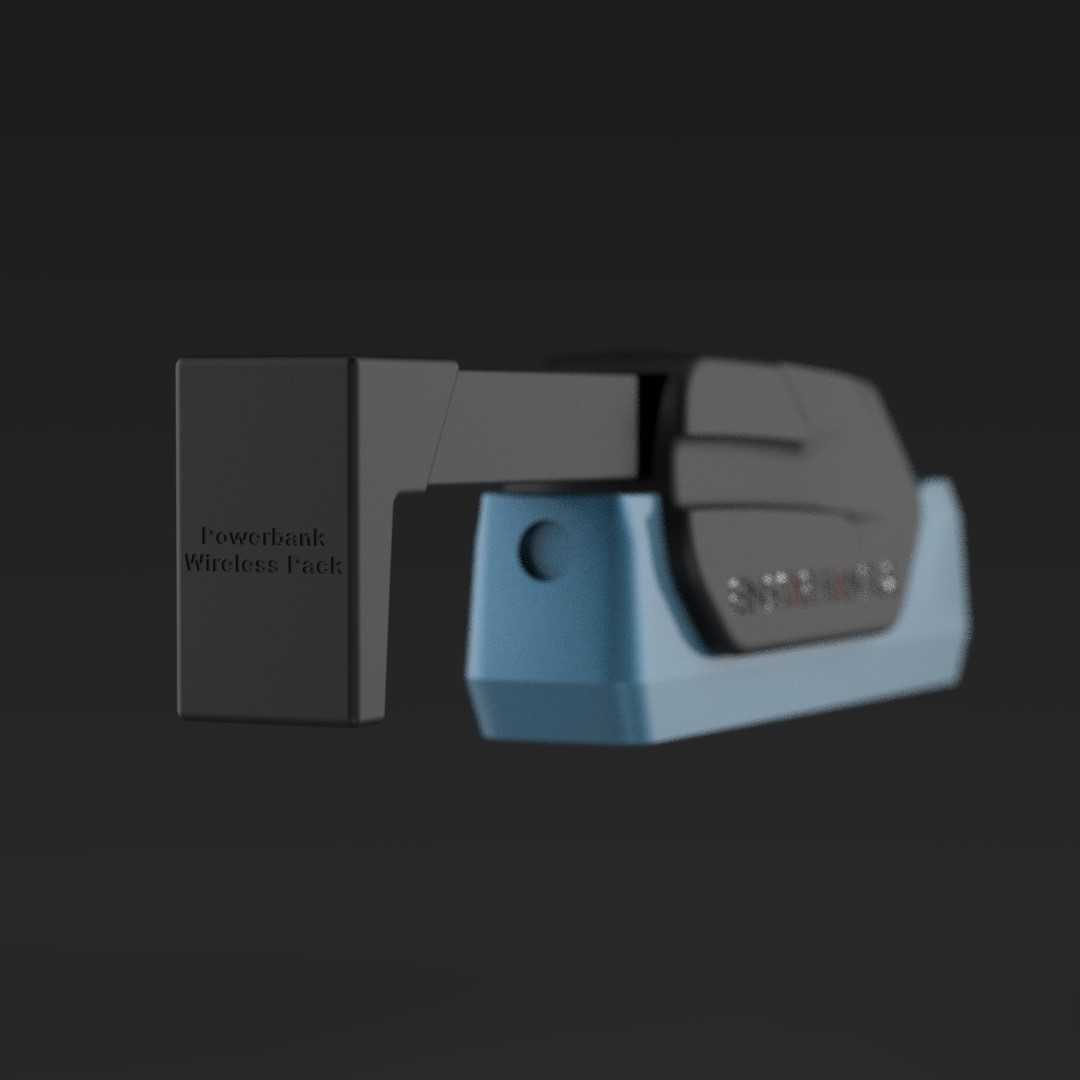

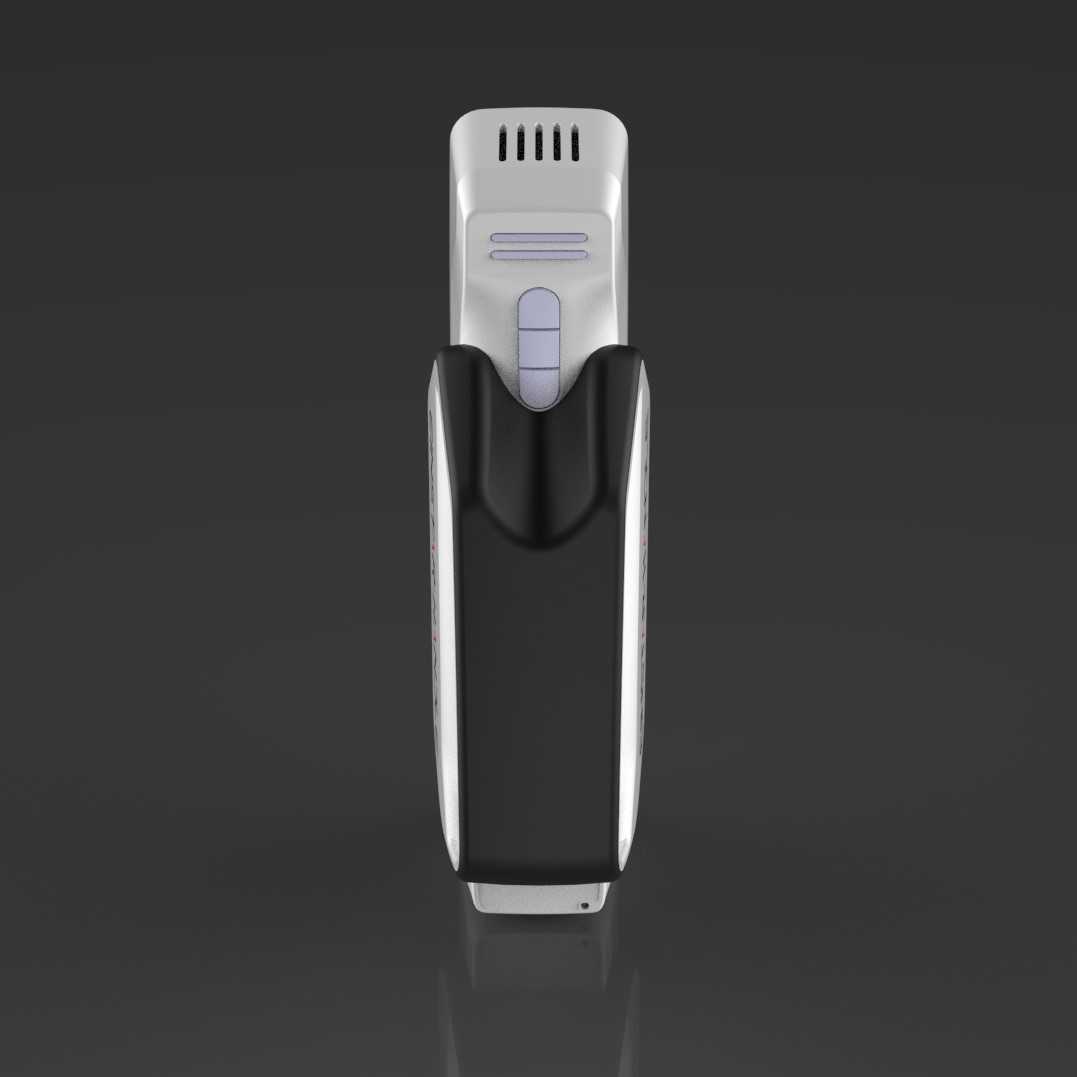

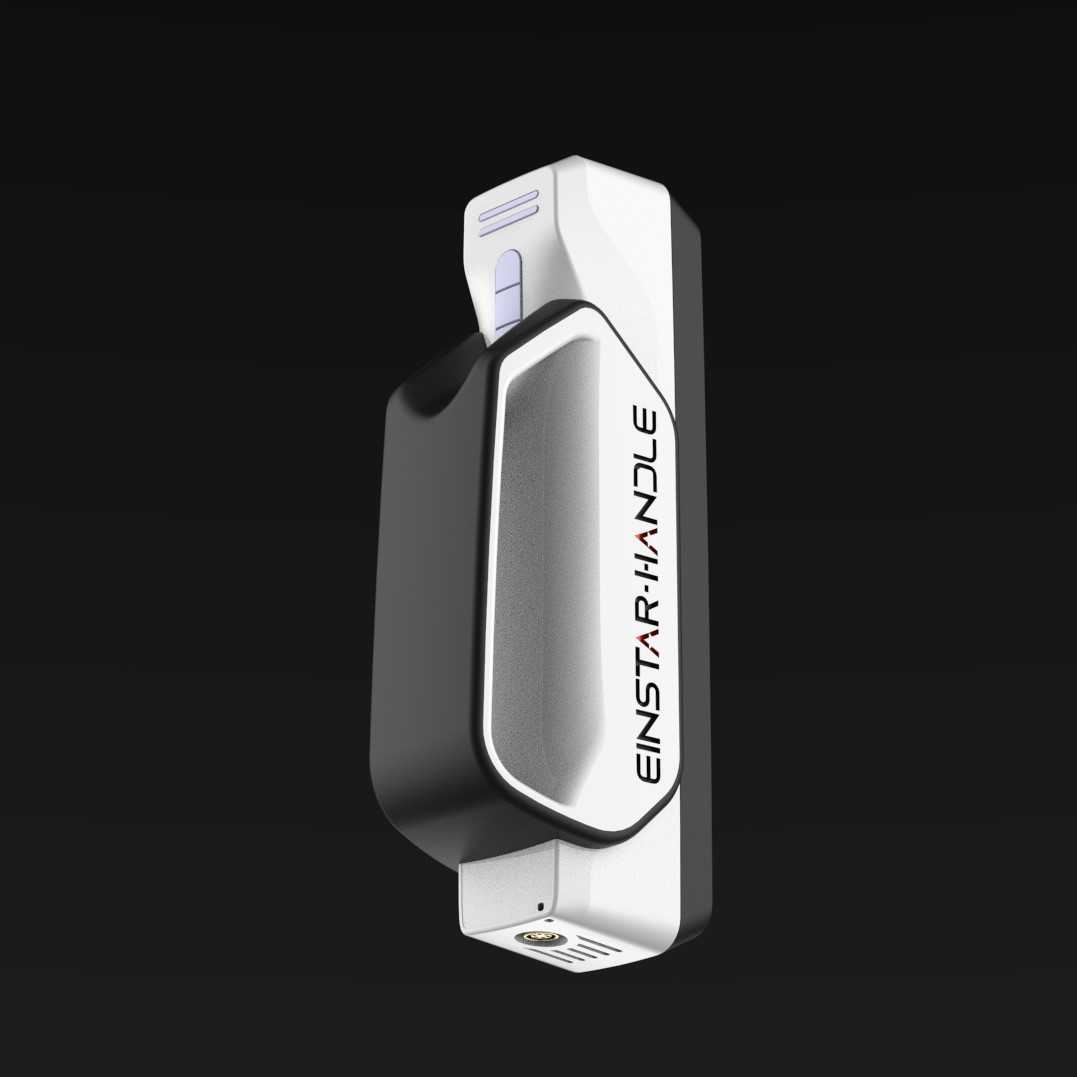

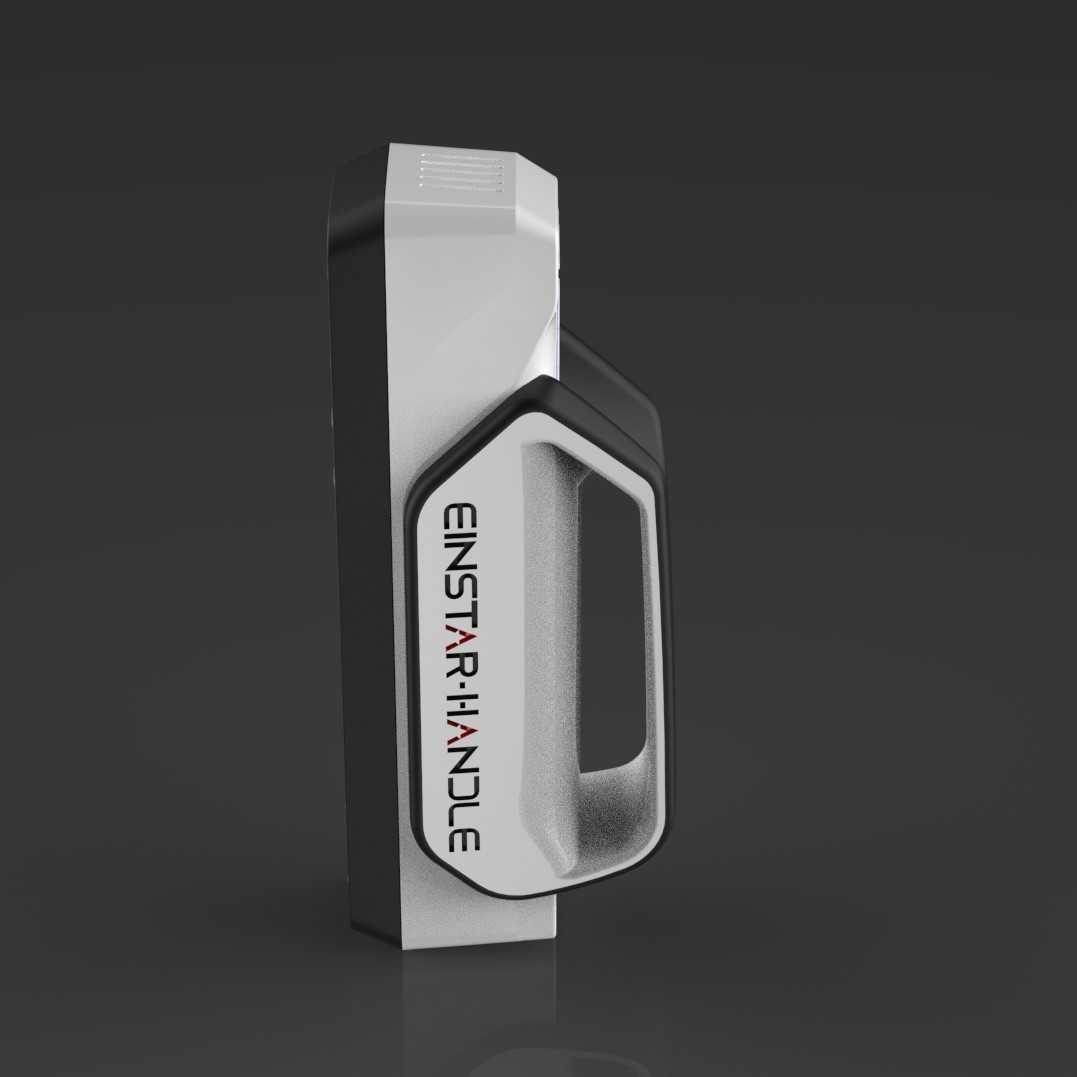

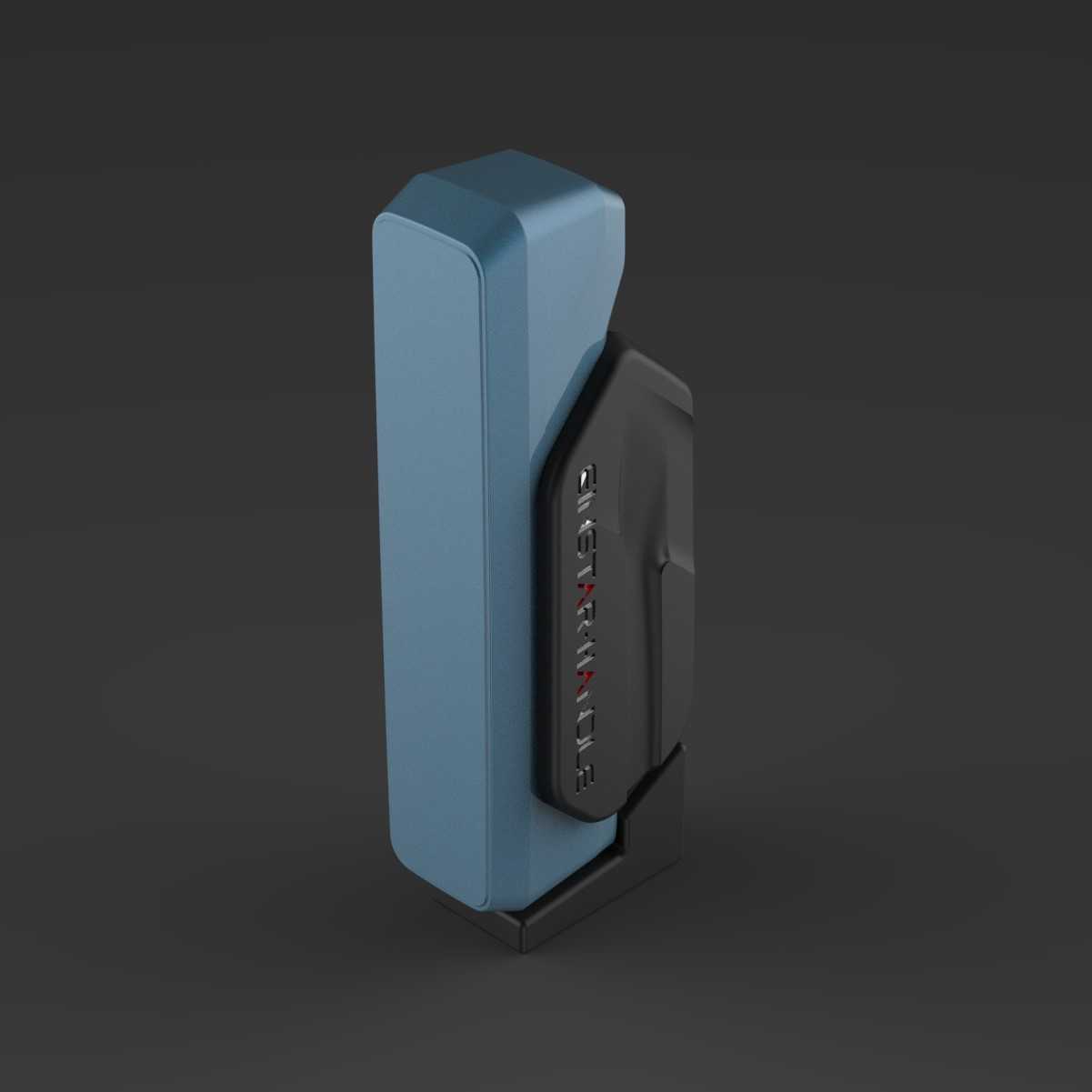

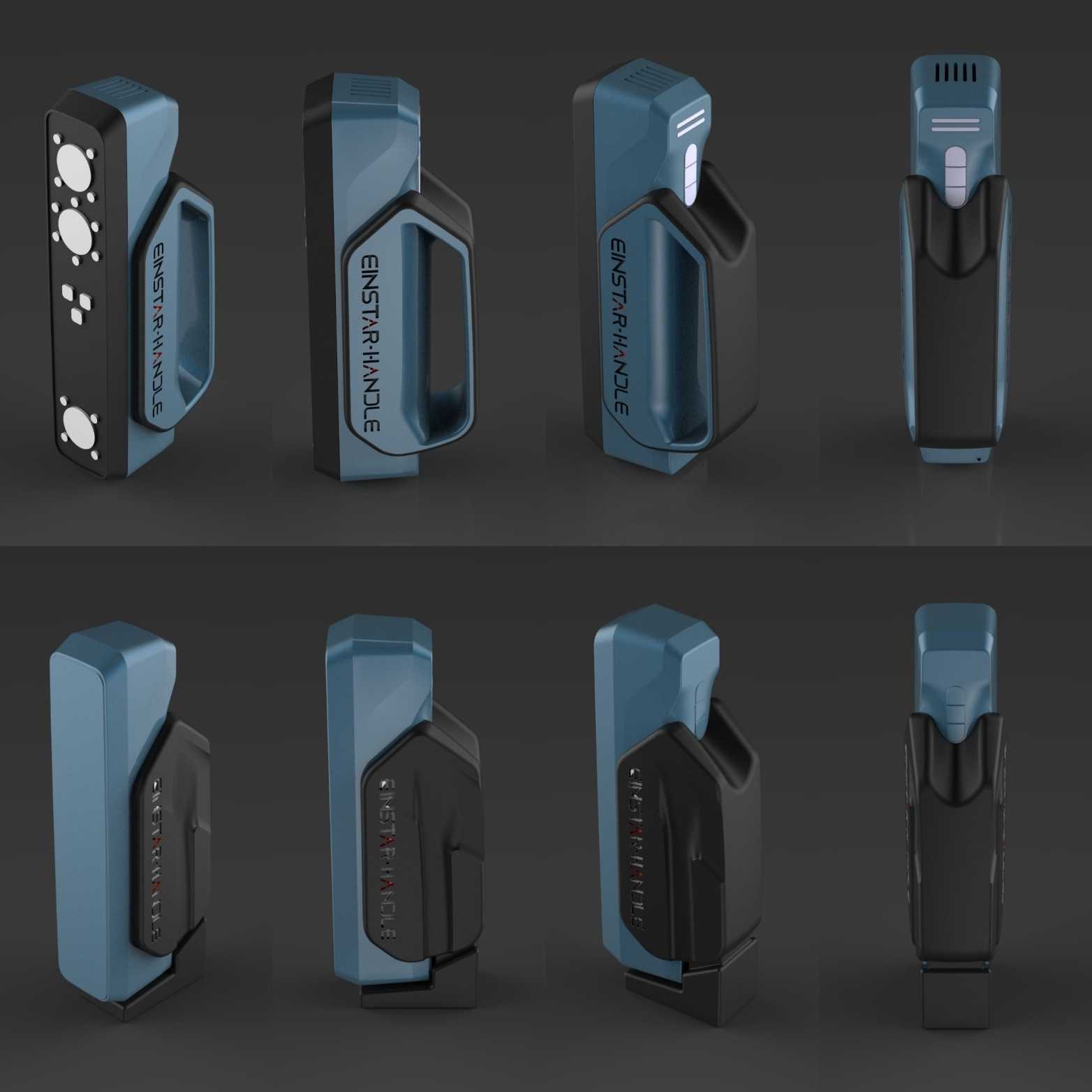

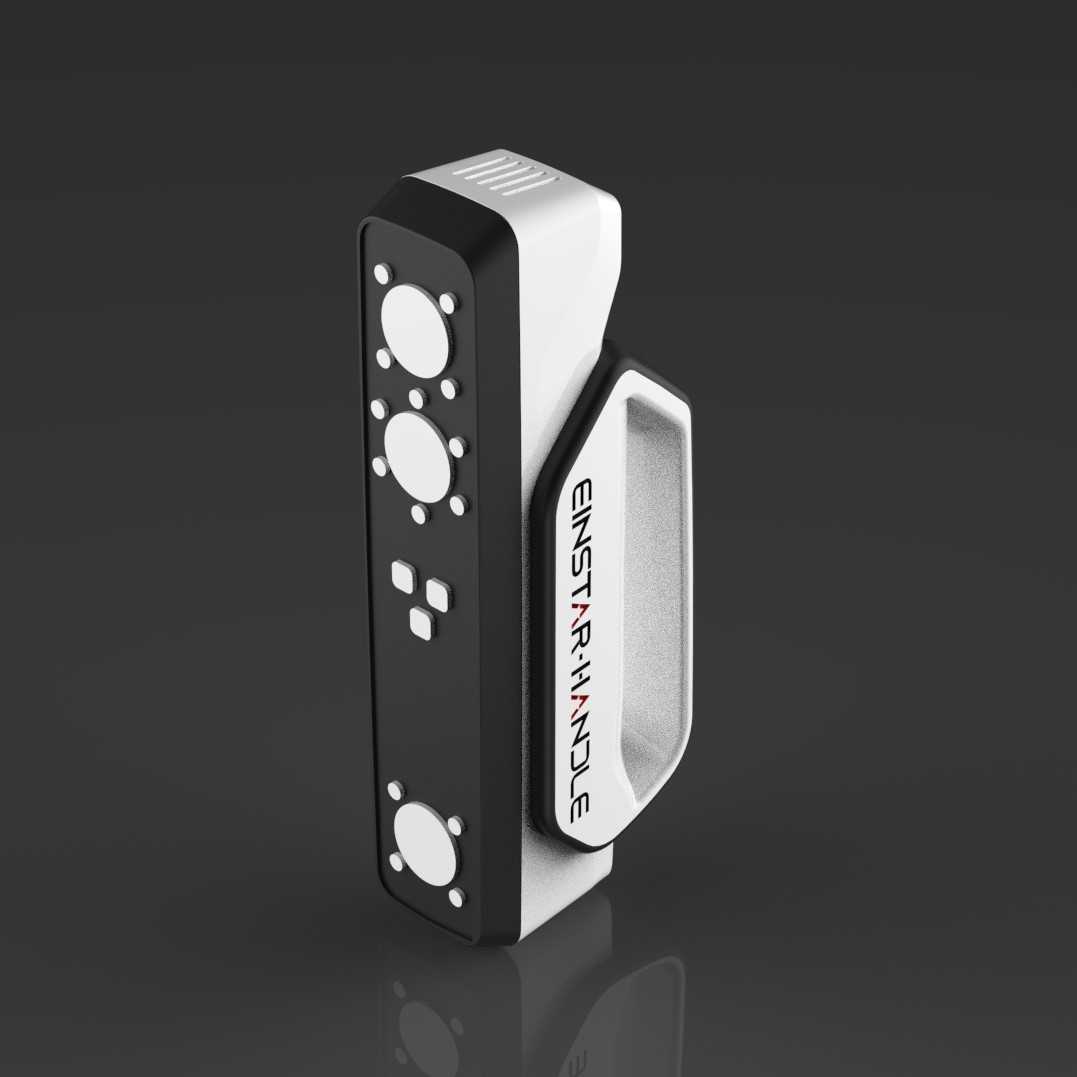

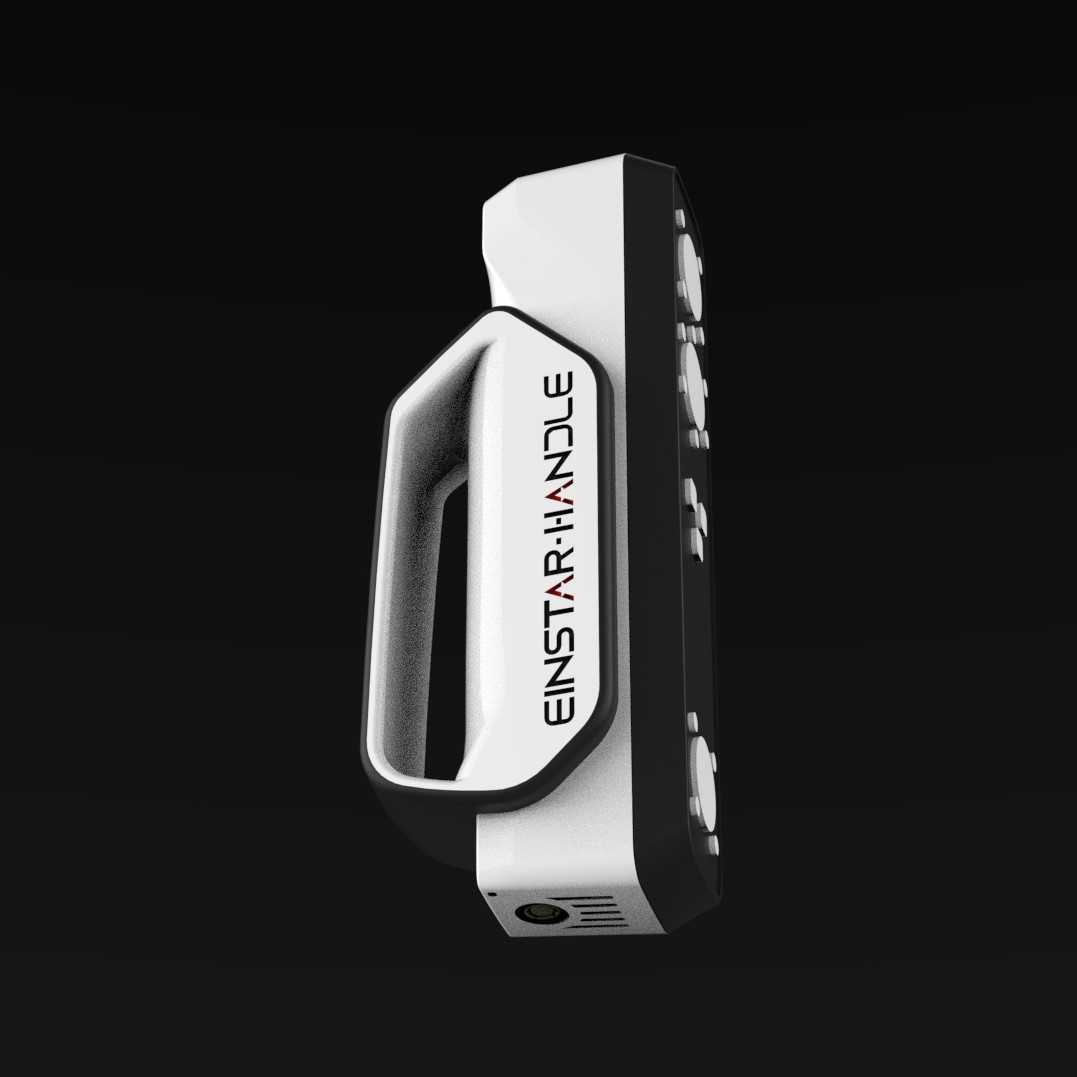

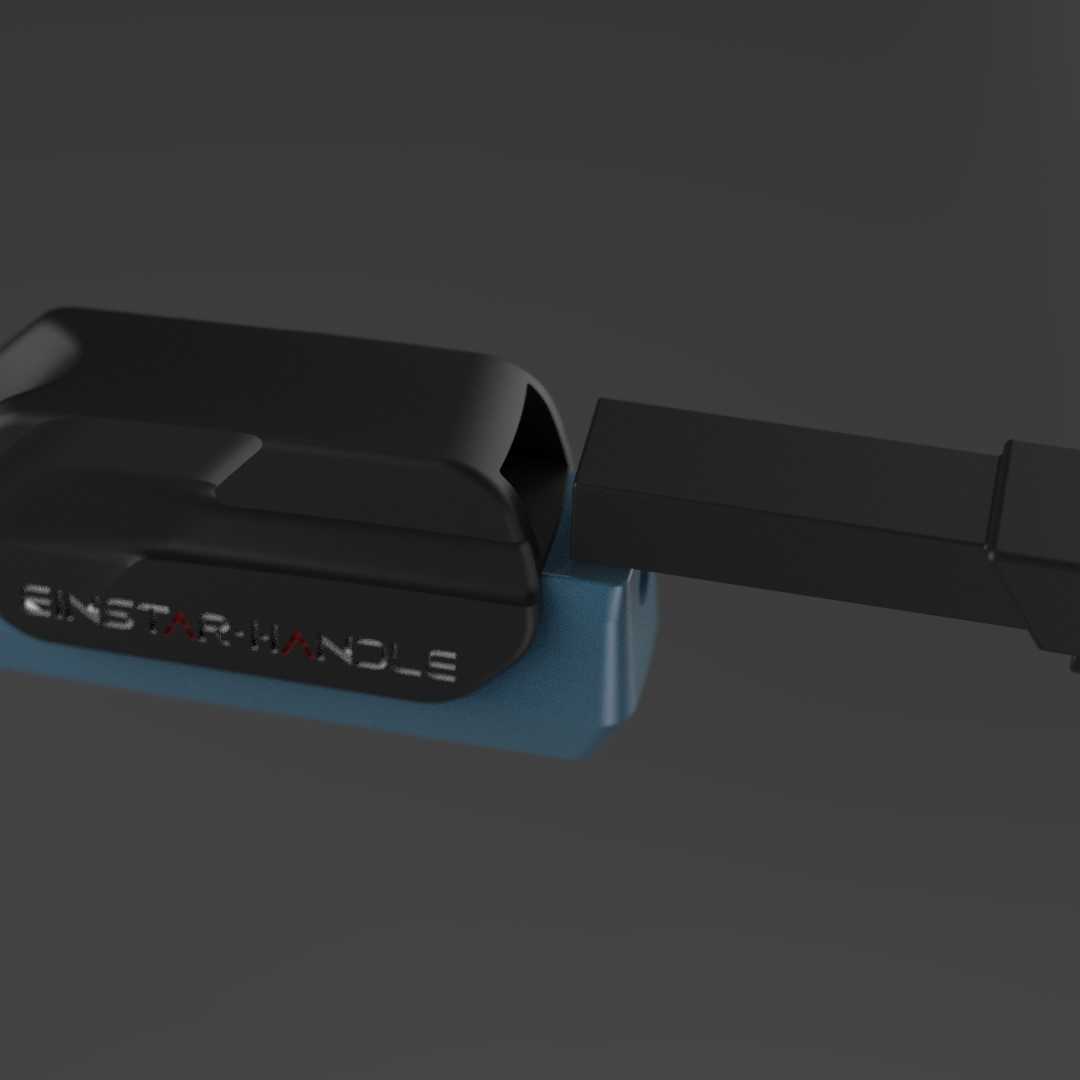

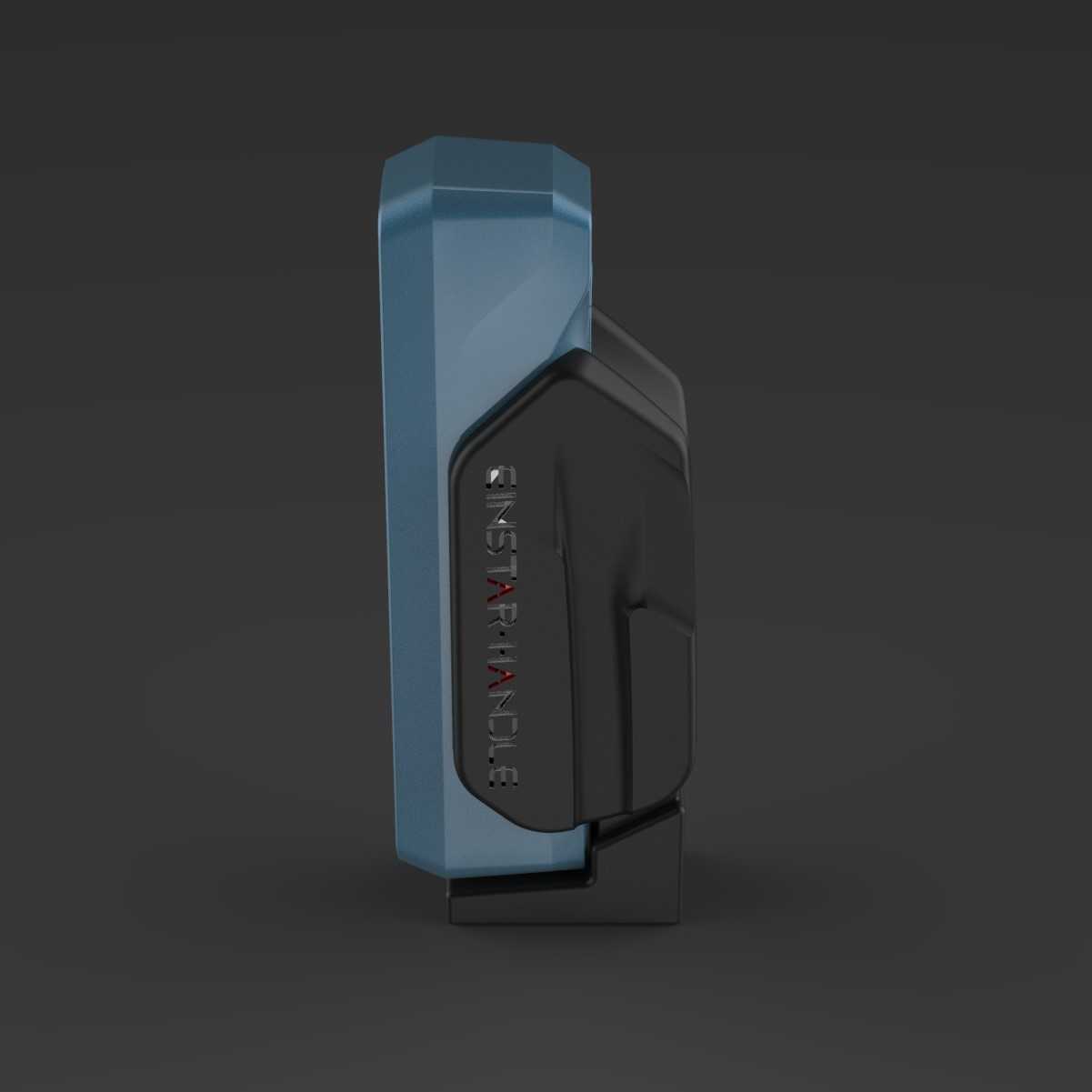

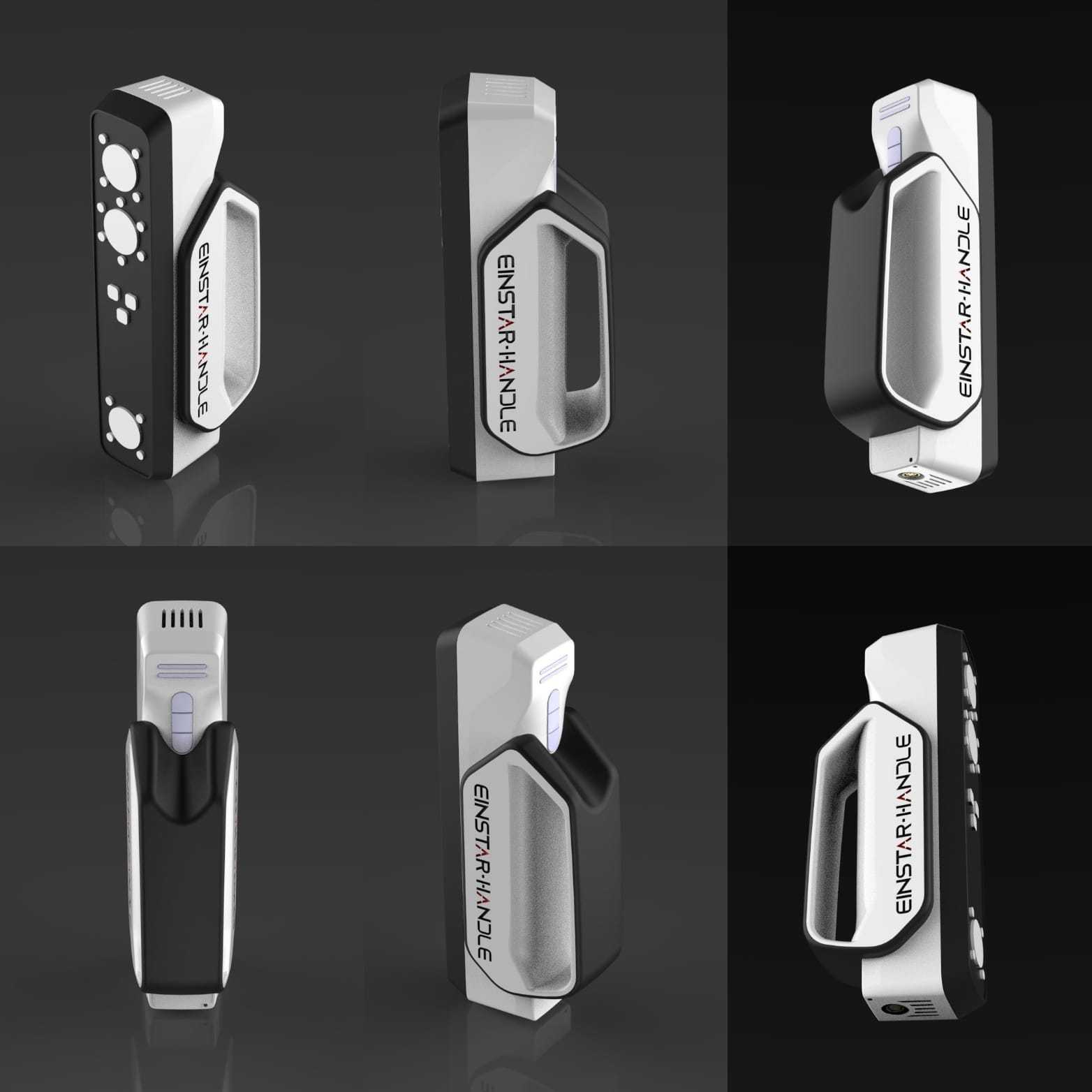

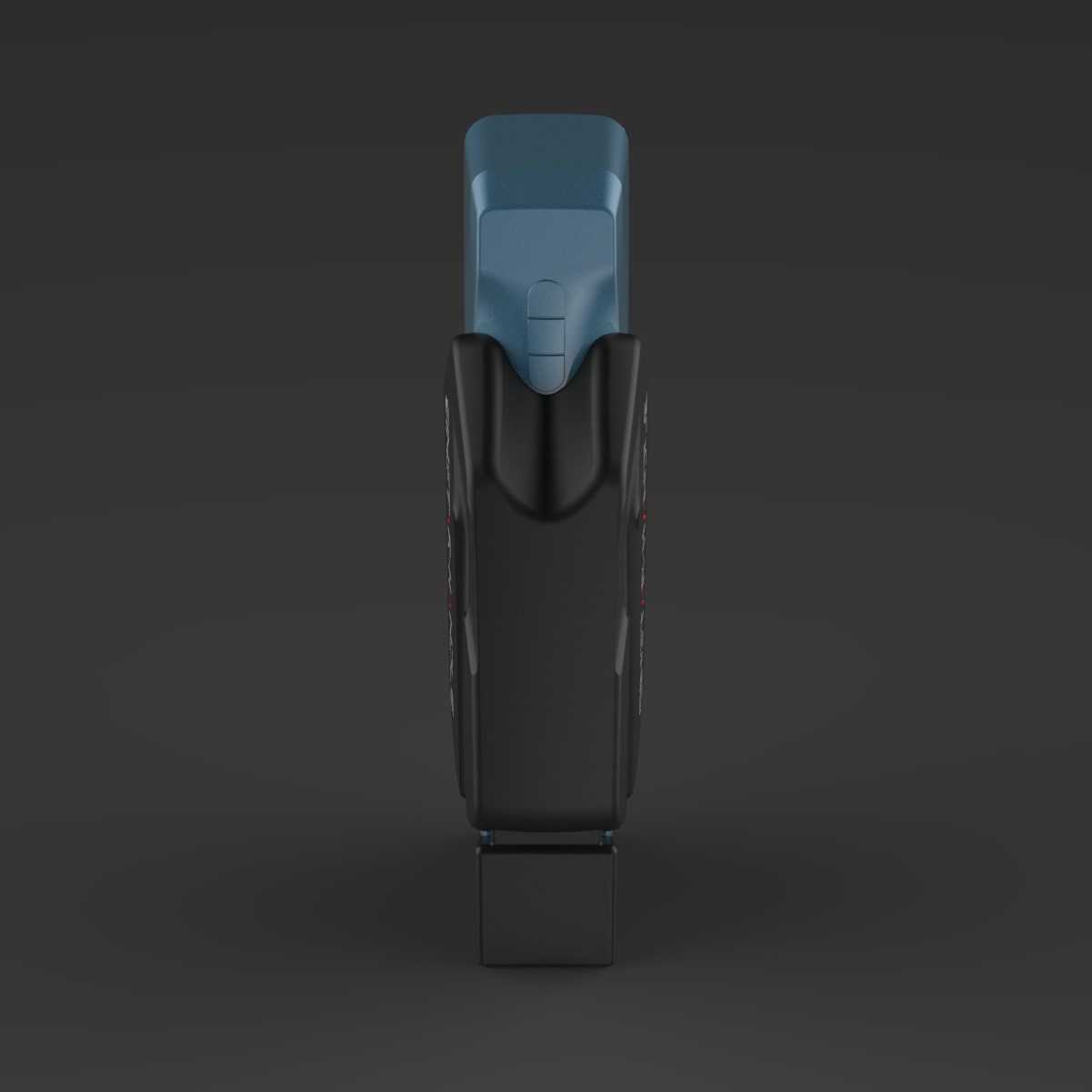

　　同时能让整体结构更紧凑，贴合扫描设备本体轮廓，减少额外负重。结构细节上针对指节握持区域做了弧度优化，调整了手柄侧围的曲面走向，让食指、中指的自然弯曲姿态完全贴合支撑面，避免长时间握持时出现局部压痕；侧面预留的标识区域做了下沉式设计，可直接嵌入品牌标识，无需额外粘贴铭牌。设计过程中同步预留了功能拓展空间，可在手柄内部集成便携供电模块，拓展无线充电接口，无需改动原有设备的内部结构即可实现续航升级，安装时直接通过原有设备的底座插座对位卡合，无需额外打孔或加装固定件，完全匹配原有设备的安装边界，不会遮挡设备原有扫描镜头、操作按键的使用空间。整体外形采用流线型过渡，所有棱边做R角处理，避免握持时的硌手感，黑白分色的外观区域对应不同的功能分区，

　　黑色区域为握持防滑区，白色区域为设备对位安装区，装配时可通过颜色分区快速找准安装位置，降低对位难度。完成结构设计后通过3D打印制作功能样件，反复拆装验证安装间隙，调整卡扣的配合公差，保证安装后无松动、晃动问题，同时拆卸时无需借助额外工具，可快速完成手柄与设备本体的分离，兼顾使用稳定性与维护便捷性。
