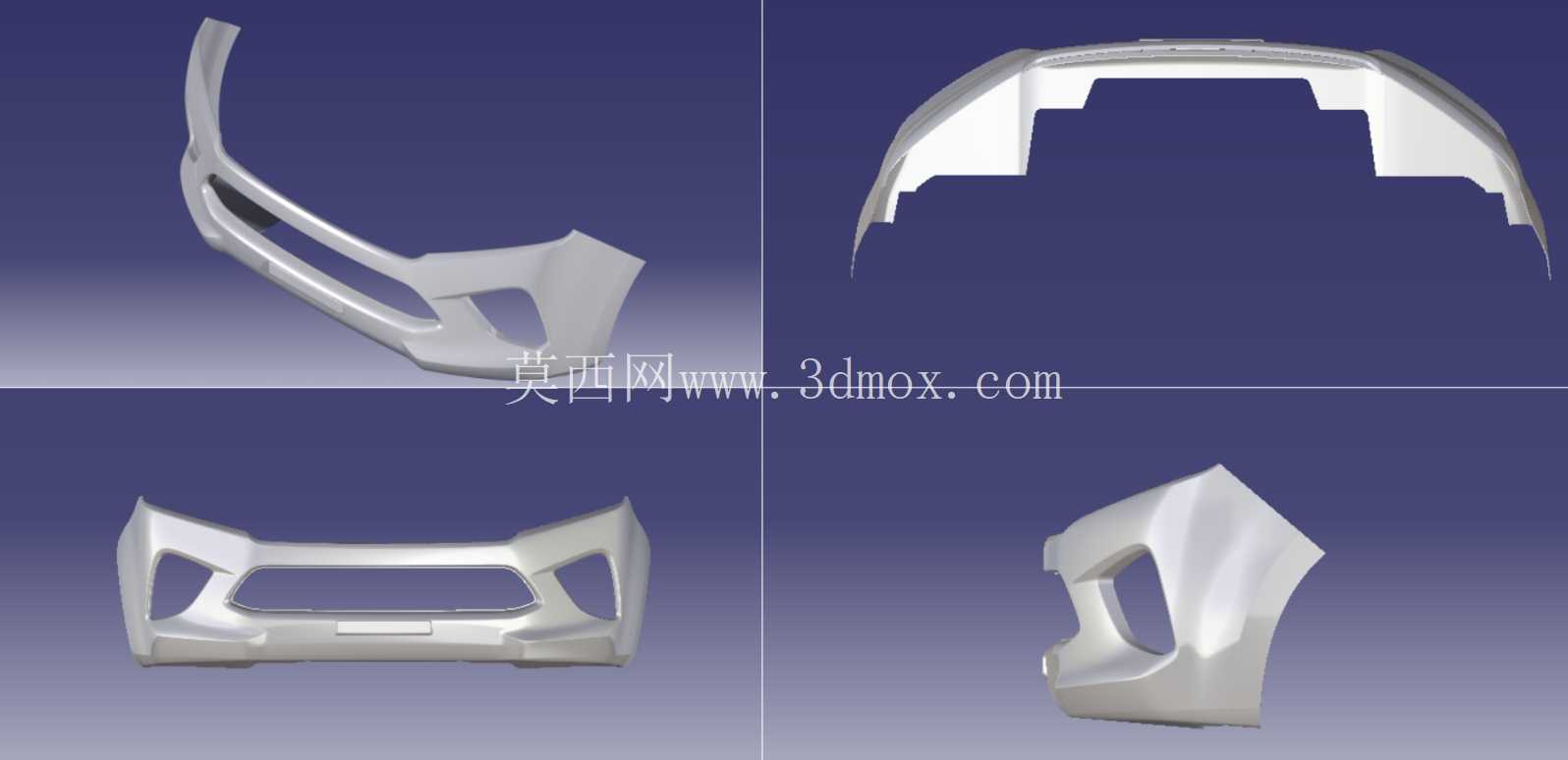

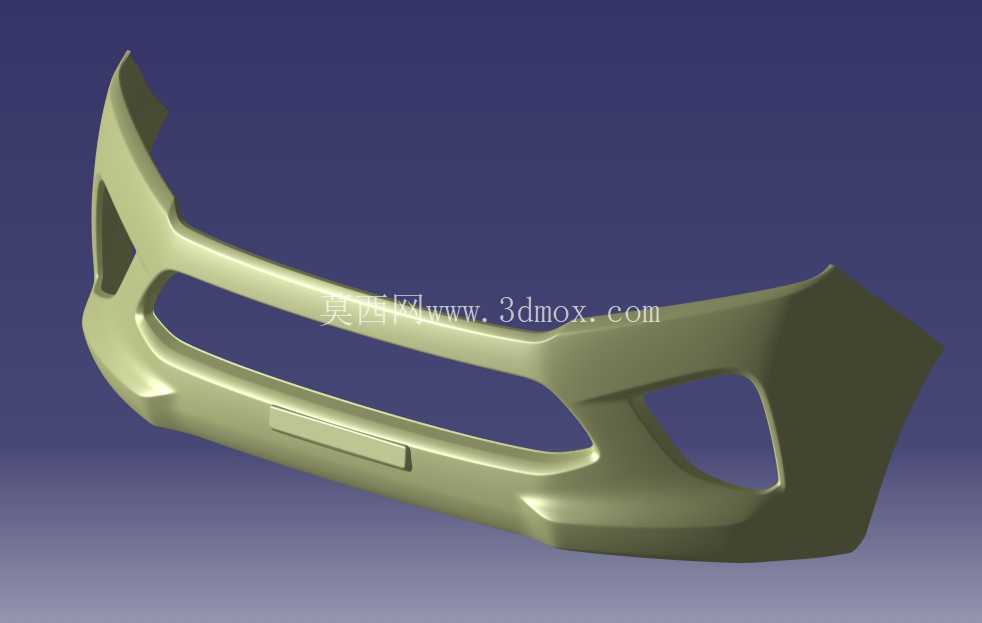

乘用车前保险杠注塑成型实体结构设计

　　做结构设计时，首先要考虑的是碰撞工况下的缓冲性能，主体壁厚按照主流注塑件的3mm均匀壁厚原则设计，在对应防撞梁安装的位置做了局部加厚的安装座结构，安装座上预留螺栓过孔与定位卡扣的卡槽，保证装配时的定位精度，避免出现装车后缝隙不均的问题。很多新手做保险杠建模时容易忽略拔模方向的一致性，这个模型在搭建时就统一了主脱模方向为整车Z向，所有外观面的拔模角度控制在1度以上，内部筋位的拔模角度做了0.5度的预留，同时在筋位与主体壁面的衔接处做了R0.5的圆角过渡，减少注塑过程中应力集中导致的缩痕问题。在整车外饰结构开发流程中，保险杠属于兼顾碰撞缓冲、外观匹配、空气导流作用的核心外覆盖件，本次呈现的实体结构完全围绕注塑量产工艺的落地要求搭建，前期通过拔模分析完成全曲面的脱模角度校验，规避后续开模阶段的粘模、拉伤风险。从实际装车场景来看，该部件安装于乘用车前部白车身的前端框架上，上沿匹配前引擎盖的下边缘分缝，两侧衔接前翼子板的安装端面，下部预留前格栅、雾灯区域的安装空位，同时在对应拖车钩、雷达探头的位置做了安装位的结构预留，不需要后期二次加工即可满足总装工位的装配要求。

　　从安装边界来看，该保险杠的横向安装跨度覆盖整车前部全宽，纵向安装深度需要匹配前端冷却模块的避让空间，在对应散热器进风的区域做了镂空结构的预留，保证冷却系统的进风效率，同时下部做了导流唇的结构，能够在车辆高速行驶时梳理前部气流，减少进入车底的乱流，降低整车风阻系数。日常道路行驶中，保险杠是最容易发生低速刮擦的部件，所以在结构设计时，边角位置做了圆弧过渡，既满足行人碰撞保护的法规要求，也能降低低速碰撞时的部件破损概率，同时外观曲面的曲率连续做到G2以上，保证后续喷漆工序的漆面流平效果，不会出现光影畸变的外观缺陷。在建模过程中，拔模分析是贯穿全程的校验步骤，每做完一块曲面就同步检查脱模角度是否满足要求，对于倒扣区域，提前预留了滑块抽芯的结构空间，不需要后期大幅修改结构就能适配模具的抽芯机构设计，减少模具开发的改模成本。另外，保险杠上的所有卡扣安装位都做了加强筋结构，加强筋的厚度控制在主体壁厚的0.6倍，避免厚壁导致的表面缩印，同时卡扣的插拔力按照整车通用的外饰件卡扣标准设计，保证装配后的连接可靠性，在车辆行驶振动过程中不会出现卡扣松脱、异响的问题。

　　从功能层面来说，这个保险杠实体结构不仅是外观装饰件，更是低速碰撞时的第一级缓冲结构，在4km/h以下的低速碰撞中，保险杠自身的变形能够吸收碰撞能量，避免损伤后部的防撞梁与散热器等核心部件，降低轻微事故后的维修成本。设计时还考虑了不同配置车型的兼容性，在对应高配车型的雷达、摄像头安装位置做了可裁切的薄壁预留，低配车型不需要额外开模，直接裁切预留位就能安装相关附件，提升了部件的通用化率，降低整车的零部件开发成本。整个模型的曲面拆分完全按照注塑模具的分模逻辑搭建，分模线设置在外观不可见的边缘位置，不会影响整车的外观精致感，同时在分模线位置做了0.1mm的断差预留，适配模具制造的公差要求，避免合模时出现飞边问题。

　　对于结构工程师来说，这类外饰件的建模不能只追求外观曲面的顺滑，更要结合工艺、装配、法规、维修等多维度的要求做平衡，比如在靠近轮胎的位置做了轮眉衔接的安装边，保证车轮跳动时不会与保险杠发生运动干涉，同时在下部预留了挡泥板的安装孔位，不需要额外增加支架就能完成周边附件的装配。很多初入行的工程师做保险杠设计时，往往只关注外观造型，忽略了安装点的刚度问题，这个模型在每个安装点位置都做了十字形的加强筋结构，提升安装点的局部刚度，避免装配时出现安装点断裂的问题，同时在保险杠中部做了横向的加强筋布局，提升整个部件的整体刚度，减少长时间使用后的形变下垂问题。
