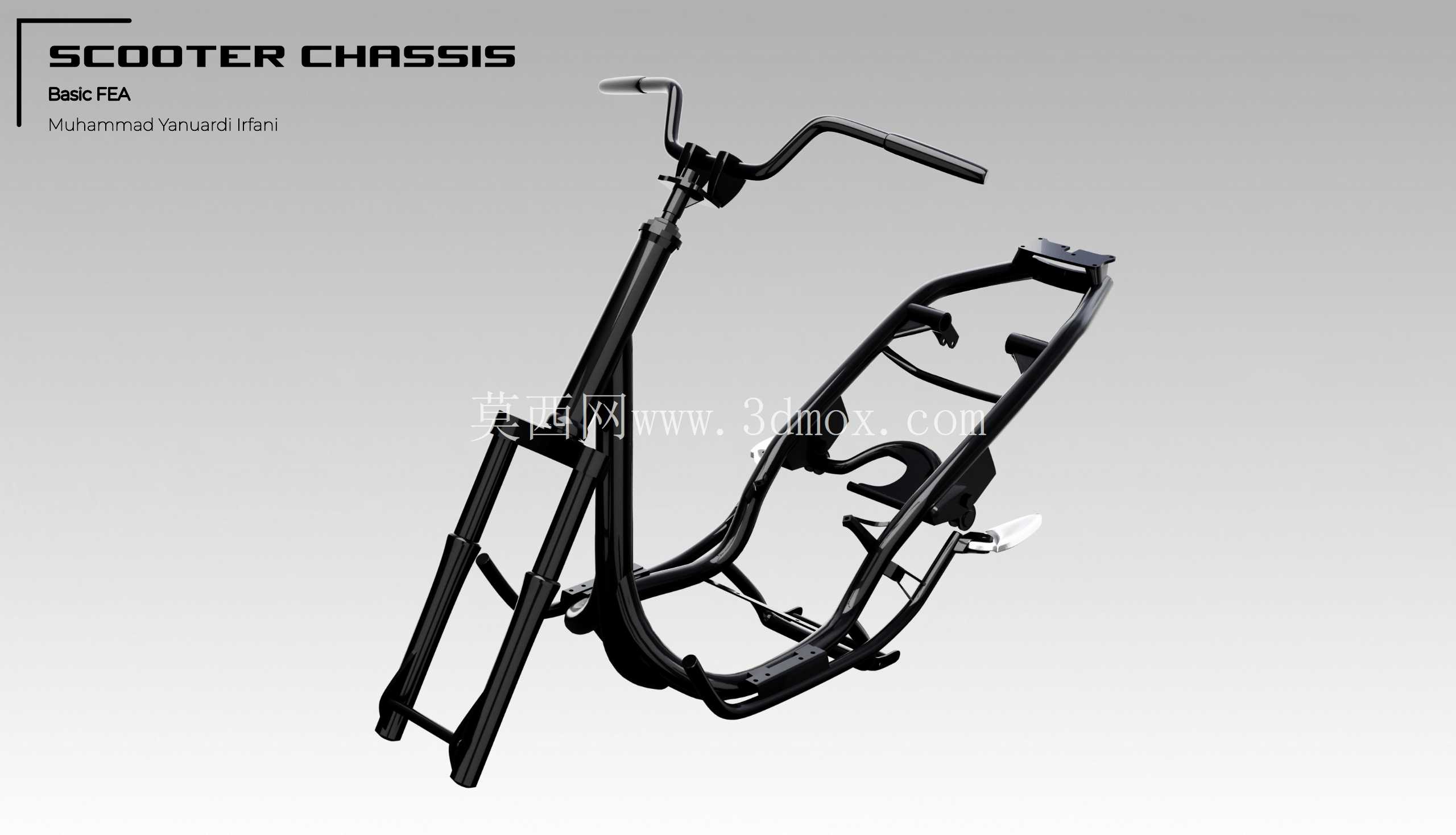

踏板摩托车车架底盘结构有限元分析模型

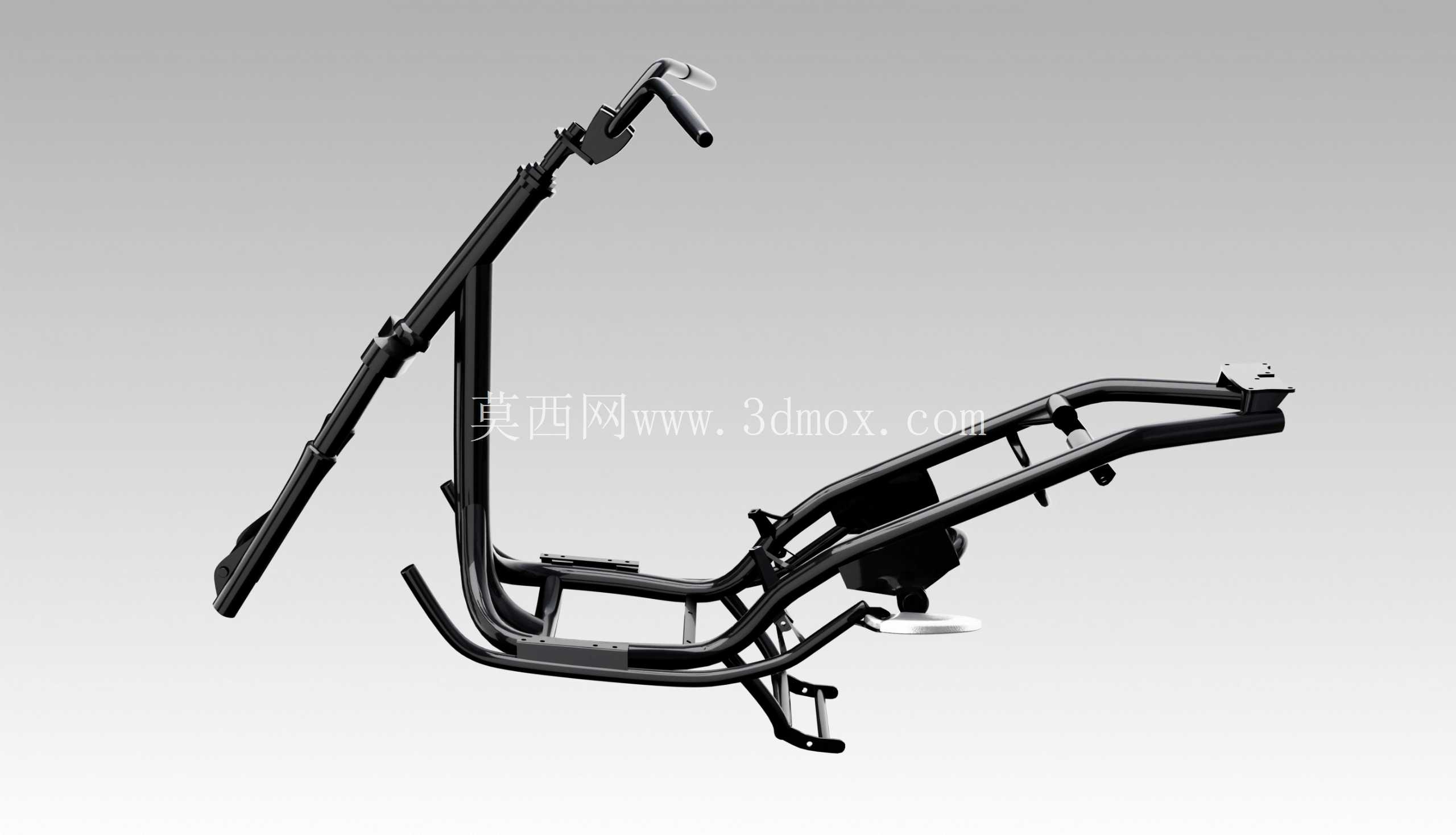

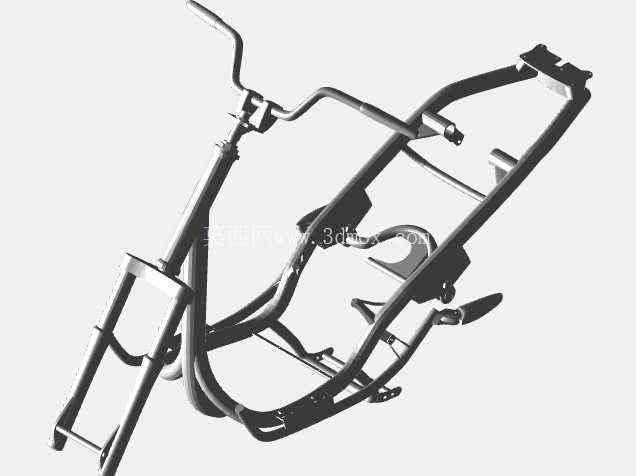

踏板车作为城市短途通勤的核心两轮交通工具，其底盘车架是承载整车动力总成、骑乘人员、储物载荷以及覆盖件安装的核心承载结构，直接决定整车行驶安全性、骑乘舒适性与结构耐久度。不同于跨骑式摩托车的外露管式车架结构，踏板车底盘采用低跨式弯梁布局，需要兼顾前置转向立管、中部脚踏空间、后置动力悬挂、坐垫下方储物舱的多重空间约束，结构设计的复杂度远高于同排量跨骑车架构。

从结构功能维度来看，该底盘的前端转向立管需要承受前减震传递的路面冲击载荷、转向操作的扭转力矩，立管与主弯梁的连接区域是应力集中的高发位置，常规设计中需要通过加厚管壁、增加加强筋片的方式分散应力，避免长期交变载荷下出现焊缝开裂问题。主弯梁采用大弧度下沉设计，为骑乘者留出充裕的搁脚空间，同时梁体截面采用异形管结构，在控制整备质量的前提下提升抗弯截面模量，应对过坑、重载工况下的弯曲变形量要求。

中部区域是整车的载荷核心承载区，需要匹配发动机悬挂点、脚踏安装位、侧撑与主撑的铰接结构，这部分的安装孔位精度直接决定动力总成的装配同轴度，若孔位同轴度偏差超过0.2mm，会导致传动皮带偏磨、整车行驶共振等问题。设计过程中需要严格控制各安装面的平面度、铰接孔的位置度公差，同时在悬挂点周围设计局部加强结构，承受动力总成输出的反扭矩与颠簸路面的冲击载荷。

后置车架段需要承接坐垫、后货架、尾部覆盖件以及后置油箱（部分车型）的载荷，同时为后减震器提供上安装支点，这部分结构采用多管拼接的桁架式布局，在保证结构刚度的同时预留出储物舱、后轮跳动的避让空间，避免减震压缩行程中出现结构干涉。整个底盘的焊缝布局需要避开高应力集中区域，所有管材连接位置均设计平滑过渡结构，减少应力突变带来的疲劳失效风险。

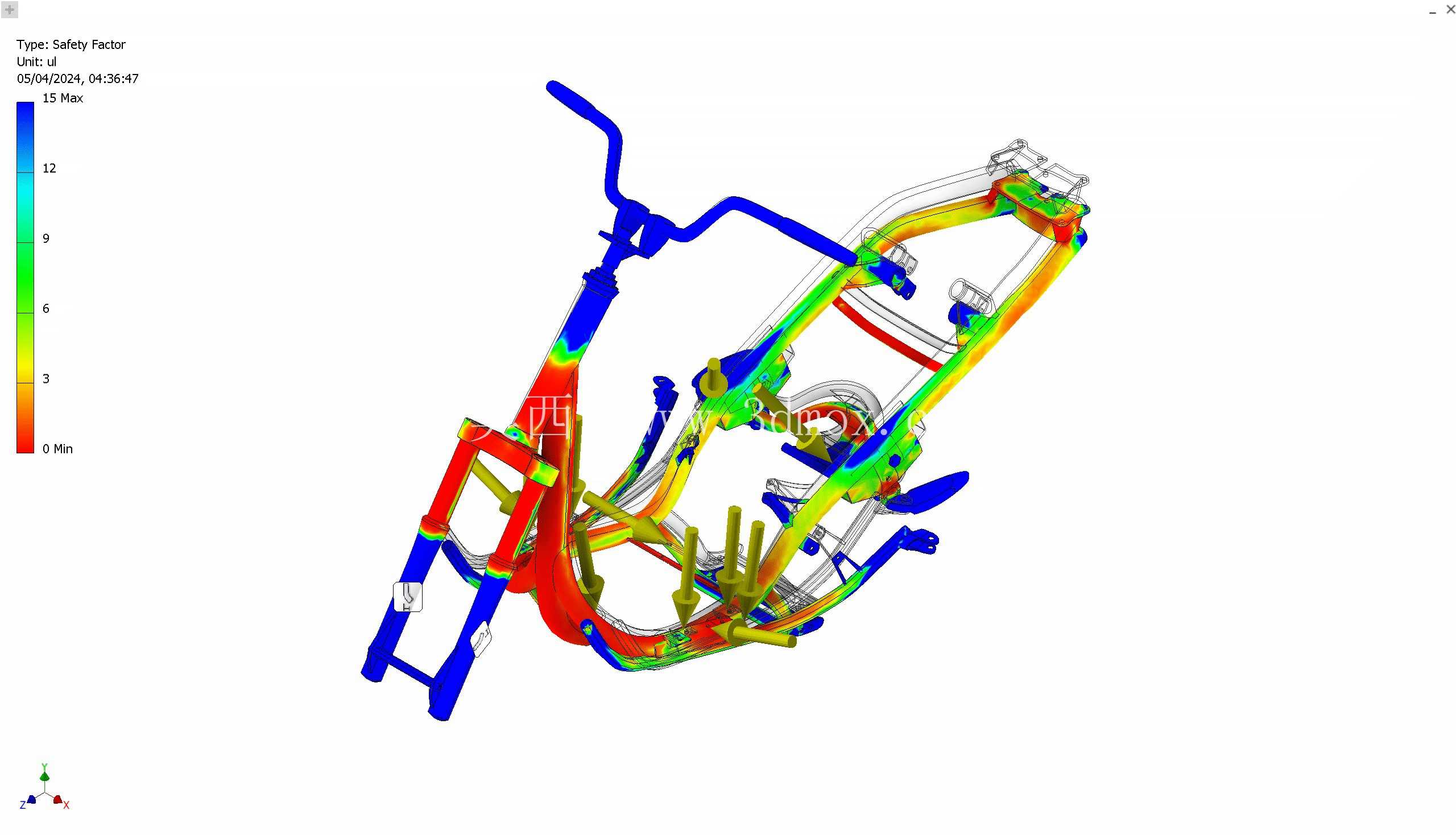

有限元分析环节是该类底盘开发流程中的核心验证步骤，通过对转向立管、动力悬挂点、减震安装点等核心载荷位置施加对应工况的边界条件，模拟静态满载、过坑冲击、转向扭转、紧急制动等多场景下的应力分布与变形量，识别结构设计中的薄弱区域，在开模前完成结构优化，避免后期样机测试阶段出现结构失效问题，大幅缩短开发周期、降低开模改模的成本投入。

从安装边界来看，该底盘的整体宽度控制在380mm以内，满足踏板车覆盖件的安装包覆要求，整车轴距方向的安装点间距匹配125cc级常规踏板车的布局参数，前端转向立管的倾角设定为27度，兼顾低速转向灵活性与高速行驶的直线稳定性，各安装点的螺纹规格、衬套匹配尺寸均符合行业通用配套标准，可直接适配通用化的动力总成、减震器、转向系统等配套部件，减少专属零部件的开发成本。

在实际量产应用中，这类底盘结构需要通过十万公里以上的道路耐久测试验证，覆盖颠簸路面、高速行驶、重载爬坡等全使用场景，确保结构的疲劳寿命满足使用要求。有限元分析的结果可以直接指导管材壁厚选型、加强筋位置布置、焊缝长度设计，在保证结构强度满足国标高载荷要求的前提下，尽可能降低车架整体重量，实现轻量化与结构强度的平衡，帮助整车企业降低材料成本、提升整车动力表现与燃油经济性。
