六英寸摆线旋翼转子结构设计方案

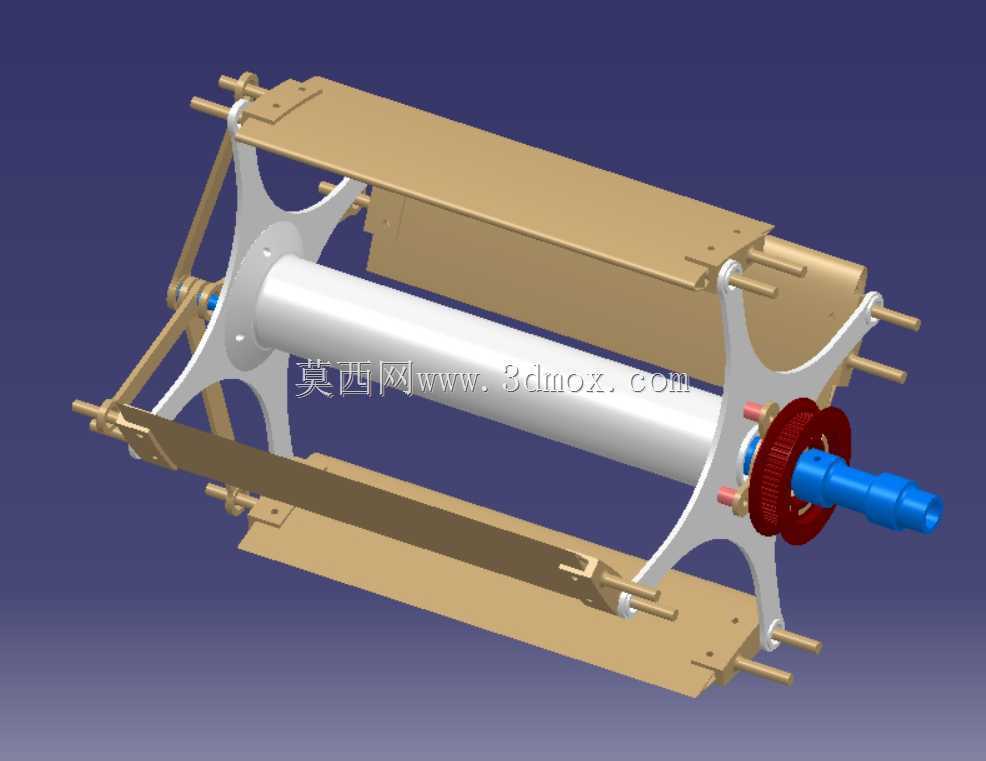

　　在小型动力旋翼类设备的结构设计中，摆线转子的结构合理性直接决定了整套动力输出单元的运行稳定性与气动效率，本次呈现的摆线旋翼转子结构，核心尺寸参数为旋翼直径6英寸，单组叶片的有效跨度同样为6英寸，这类尺寸规格的转子结构，多适配于小型低空巡检无人机、微型垂直起降飞行器、小型风动测试装置以及部分特殊工况下的流体搅拌作业场景，在实际工程应用中，这类摆线结构的转子相比传统固定翼旋翼，能够在更小的安装空间内实现更优的推力输出曲线，同时降低旋翼运转过程中的气动噪音，适配对空间占用、运行静谧性有较高要求的作业场景。从结构设计逻辑来看，该转子采用中心主轴承载+双侧摆臂支撑+周向叶片固定的组合式结构，中心主轴作为核心承载部件，

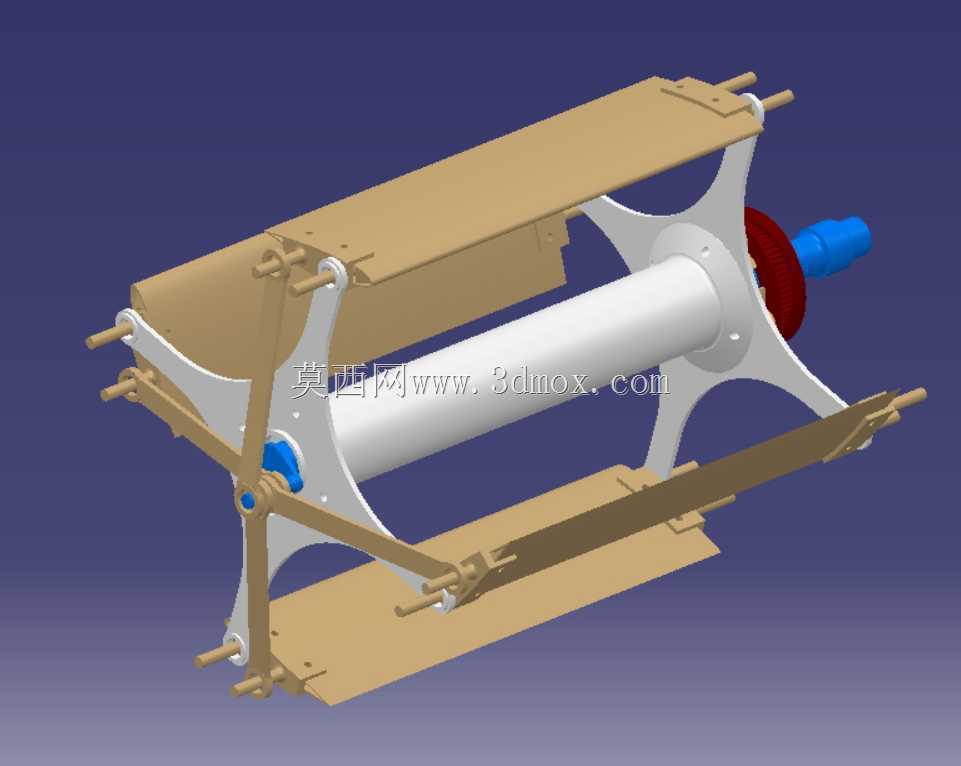

　　两端设置有定位轴颈与连接端结构，一端的蓝色连接段为动力输入接口，可直接对接驱动电机的输出轴，通过平键或者过盈配合的方式传递扭矩，另一端的红色限位结构用于限制转子的轴向窜动，避免高速运转过程中转子出现轴向位移导致的动平衡失效。双侧的星形支撑摆臂是摆线运动的核心传动部件，摆臂上设置有多个铰接点位，分别连接中心主轴的支撑座与外侧的叶片安装架，铰接点位的位置精度直接决定了叶片摆动的轨迹精度，在建模过程中需要严格控制各铰接孔的同轴度与位置度公差，避免装配后出现运动卡滞或者摆线轨迹偏移的问题。外侧的叶片安装架采用长条形板式结构，沿主轴周向均匀布置，安装架上设置有多个螺栓连接点位，用于固定柔性或者刚性旋翼叶片，安装架的平面度需要控制在合理公差范围内，避免叶片安装后出现倾角偏差，导致运转过程中产生额外的气动阻力与振动。从安装边界来看，该转子整体的径向尺寸由6英寸的旋翼直径决定，轴向安装长度需要结合双侧摆臂的摆动行程预留足够的安全间隙，避免叶片摆动过程中与周边的机壳、导流罩等固定部件发生干涉，在实际装配时，需要先完成中心主轴与支撑摆臂的铰接组装，确认摆臂摆动顺畅无卡滞后，再安装外侧的叶片安装架，最后完成旋翼叶片的固定，装配完成后需要进行动平衡测试，根据测试结果在支撑摆臂或者安装架的预留配重位置添加配重块，将转子的动平衡等级控制在G2.5以上，满足高速运转的稳定性要求。在实际工况运行中，

　　该摆线转子的运动逻辑是通过中心主轴的旋转带动双侧摆臂做规律性的摆线运动，进而带动外侧的叶片在旋转过程中持续调整倾角，在不同的旋转相位下匹配最优的叶片攻角，相比传统固定倾角的旋翼结构，这种摆线调节的方式能够让旋翼在整个旋转周期内都保持较高的气动效率，尤其是在低速大推力的作业场景下，能够有效降低驱动电机的功率损耗，提升整套动力系统的续航表现。在结构细节设计上，所有铰接点位都预留了轴承安装位，可采用微型深沟球轴承或者自润滑衬套降低铰接位置的摩擦损耗，支撑摆臂与叶片安装架的连接位置设置有锁紧结构，可根据实际作业需求调整叶片的初始安装倾角，适配不同的推力输出需求，中心主轴的轴颈位置设置有密封圈安装槽，可适配有防尘、防水需求的作业场景，

　　避免外界的粉尘、水汽进入铰接位置导致部件磨损加剧。针对不同的应用场景，该转子的部件材质可做灵活调整，在轻量化需求较高的飞行器场景下，支撑摆臂与叶片安装架可采用高强度航空铝合金材质，通过CNC加工或者3D打印的方式制作，在降低整体重量的同时保证结构强度；在对成本敏感度较高的民用风动装置场景下，可采用高强度工程塑料注塑制作，在满足结构强度要求的前提下大幅降低制造成本；在有耐腐蚀需求的特殊流体搅拌场景下，可采用不锈钢材质制作，适配酸碱环境下的长期作业需求。在三维建模过程中，需要重点验证摆臂摆动过程中的运动干涉问题，通过运动仿真模拟转子在最大摆角状态下的各部件位置，确认所有运动部件之间都预留了足够的安全间隙，同时需要对核心承载部件做有限元强度校核，模拟最大转速、最大推力工况下的部件应力分布，对应力集中的位置做圆角过渡或者加厚处理，避免长期运转过程中出现部件疲劳断裂的问题。这类摆线转子结构的设计难点在于摆线轨迹的精准匹配，铰接点位的位置参数需要结合叶片的翼型、目标转速、预期推力等参数做反复优化，不能直接照搬通用摆线机构的参数，否则会出现气动效率不达标、运动卡滞等问题，在实际测试过程中，需要通过风洞试验或者台架测试采集不同转速、不同初始倾角下的推力数据、功率消耗数据、振动数据，根据测试结果微调铰接点位的位置与叶片的安装角度，最终达到最优的运行状态。
