1610型雕刻机Z轴安装固定夹具

这款Z轴夹具是针对1610规格小型数控雕刻机开发的Z向运动部件安装载体，日常作业中主要承担Z轴滑台、主轴组件的承载与定位功能，是小型桌面级雕刻机实现垂直方向进给运动的核心结构连接件。从实际应用场景来看，这类小型雕刻机多用于PCB板打样、软金属小零件刻字、亚克力薄板切割、木质小工艺品浮雕加工等轻载加工场景，Z轴的运行稳定性直接决定加工面的光洁度与尺寸精度，因此夹具的结构刚性、安装定位精度直接影响整台设备的加工表现。

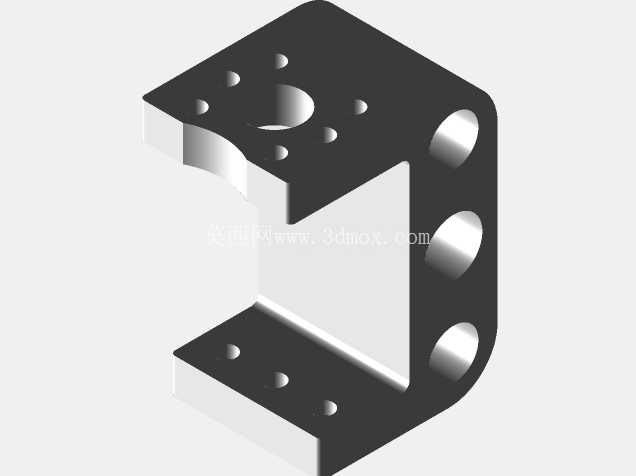

设计过程中首先考虑的是安装边界的适配性，整体采用C型开口式结构，避开Z轴运动过程中滑台的行程干涉区间，三个侧边的安装孔位完全匹配1610机型标准的光轴安装间距，侧边三个同轴通孔用于穿装Z轴导向光轴，孔位公差按照线性衬套的配合要求预留，可直接压装LM10LUU型线性衬套，保证光轴滑动过程中无卡滞、无径向窜动。上下两个平行的安装端面分别用于连接Z轴传动组件与主轴固定座，端面上的多个小孔位对应标准的紧固件安装位置，其中部分螺纹孔位可采用压装铜螺母或者打印内嵌螺母的方式，避免PLA材质直接攻丝带来的螺纹滑牙、紧固力不足问题，毕竟PLA材料的抗剪切强度有限，反复拆装紧固件很容易造成螺纹失效，内嵌金属螺母的设计能大幅提升结构的连接可靠性，延长部件的使用寿命。

加工制作阶段，采用4毫米表皮厚度、20%填充率的PLA材料打印即可满足日常轻载加工的刚性需求，不需要过高的填充率造成材料浪费与打印时间增加，打印过程中需要注意安装孔位的朝向，尽量让孔的轴线方向与打印层叠方向垂直，避免层间受力导致的结构开裂。安装时需要使用8毫米钻头对光杆安装孔进行二次铰孔，保证孔的圆度与同轴度，避免压装线性衬套后出现衬套偏斜，导致Z轴滑动阻力增大、进给卡顿的问题。C型结构的开口设计一方面是为了避让Z轴传动的同步带或者丝杆运动空间，另一方面也能在保证整体结构刚性的前提下减少材料用量，降低部件自重，减少Z轴运动过程中的惯性负载，提升Z轴进给的响应速度。

从实际使用的角度来看，这类3D打印的Z轴夹具相比传统的铝合金切割件，制作成本更低，修改迭代速度更快，针对不同的主轴规格、不同的传动组件布局，可以快速调整孔位尺寸与结构外形，非常适合小型桌面雕刻机的DIY改装与小批量试制场景。结构设计上没有多余的冗余结构，所有的壁厚、加强位置都对应受力方向进行了优化，侧边光轴安装位置的壁厚做了局部加厚处理，避免衬套压装过程中出现侧壁开裂，上下安装端面的孔位排布兼顾了不同规格主轴夹座的安装兼容性，不需要额外制作转接板就可以直接适配常见的300W以下风冷主轴的安装尺寸。实际装配过程中，需要先将线性衬套压入侧边的三个安装孔内，再将夹具整体穿入Z轴的两根平行光轴，确认滑动顺畅无卡滞后，再紧固上下端面的传动连接件与主轴固定件，最后调整传动同步带或者丝杆的张紧度，保证Z轴全行程运动过程中无偏摆、无异响。日常维护中只需要定期在线性衬套位置添加少量润滑脂，就可以保证长期运行的精度稳定性，不需要频繁拆解维护。
