低成本高精度台式数控雕刻机结构设计

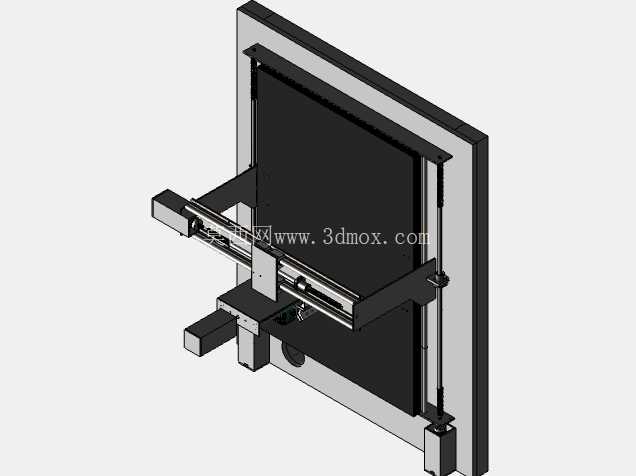

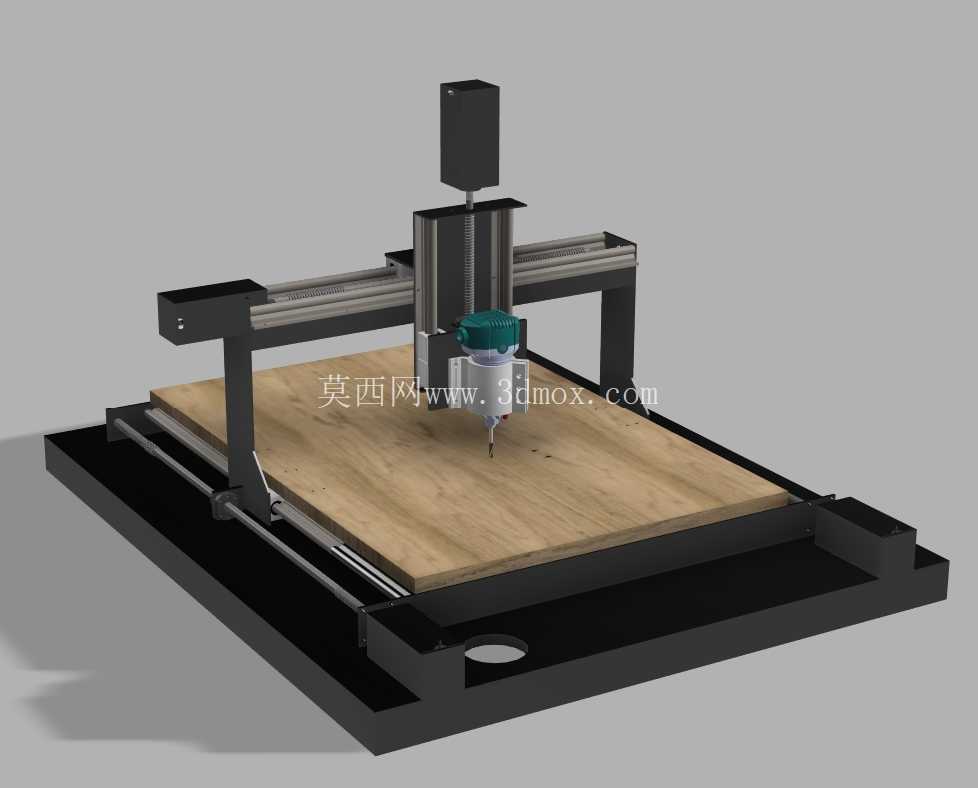

　　这款台式数控加工设备的核心应用场景覆盖小型木工工坊、个人DIY加工、教学实训场景，可完成木质板材的平面雕刻、轮廓切割、浅槽铣削作业，也可适配软金属、亚克力等材质的轻载加工需求，针对小批量定制加工、文创产品制作、模型样板加工等场景做了结构适配，无需大型工业厂房的地基要求，普通工作台面即可放置使用。设备采用龙门式移动结构，加工主轴搭载于Z轴滑台上，X轴负责龙门整体沿床身长度方向的往复运动，Y轴负责加工台面沿床身宽度方向的进给，Z轴负责主轴的上下进刀与退刀动作，三轴均采用线性导轨套件作为运动导向部件，相比传统光轴导向结构，线性导轨的负载刚性更高，运动过程中的间隙更小，能有效保证加工过程中的走刀精度，减少加工面的振纹问题。

　　设计过程中优先控制制造成本，所有结构件均采用常见的标准型材与板材加工，无需定制特殊截面的非标型材，床身底座采用钢板拼焊后做时效处理，减少长期使用后的结构变形，龙门横梁采用矩形截面钢结构，兼顾刚性与自重，避免运动过程中因横梁自重产生的下挠变形影响加工平面度。从安装边界来看，设备整体占地尺寸适配常规1.2米宽度的工作台放置，床身底部预留安装固定孔位，可根据使用需求选择直接放置或螺栓固定于工作台面，加工区域的有效行程覆盖常规600mm长度、400mm宽度以内的板材加工，Z轴有效行程满足100mm以内的加工深度需求，可适配大部分常规小型加工的尺寸要求。

　　主轴部分采用高速风冷电主轴，转速范围覆盖常用雕刻加工的转速区间，夹头适配常规铣刀与雕刻刀的装夹标准，换刀操作无需专用复杂工具，日常维护便捷。传动部分三轴均采用精密滚珠丝杠搭配步进电机驱动，丝杠两端做固定支撑处理，减少高速运动时的丝杠颤动，进给速度可根据加工材质与刀具参数灵活调整，兼顾加工效率与刀具使用寿命。设备的走线采用拖链内置布局，所有运动部件的线缆均收纳于拖链内部，避免运动过程中线缆剐蹭加工区域，同时减少线缆弯折疲劳带来的故障隐患。

　　床身侧面预留电控系统安装位，可将驱动模块、控制板卡集成安装于床身内部，减少外部走线的杂乱问题，整体外观规整，操作区域位于设备正前方，操作人员可直观观察加工状态，上下料操作无需探身越过运动部件，操作安全性有足够保障。在精度保证方面，所有导轨安装面均做铣削加工处理，安装时通过百分表打表调整导轨平行度与直线度，保证三轴运动的垂直度误差控制在合理范围内，装配完成后可通过控制系统的反向间隙补偿功能，进一步消除传动间隙带来的加工误差，即使采用市售标准线性导轨套件，也能达到满足日常加工需求的精度水平，相比同规格工业级数控雕刻设备，整体制造成本可降低四成以上，同时维护配件均为通用标准件，后期更换维修无需采购专用定制配件，使用成本更低。针对木工加工的场景，设备台面采用密度板铺垫的方式，可直接在台面上固定待加工板材，加工过程中铣穿板材也不会损伤金属台面结构，更换铺垫板材成本极低，适配木工加工经常需要铣透工件的作业需求。
