桌面级三轴数控雕刻加工设备结构

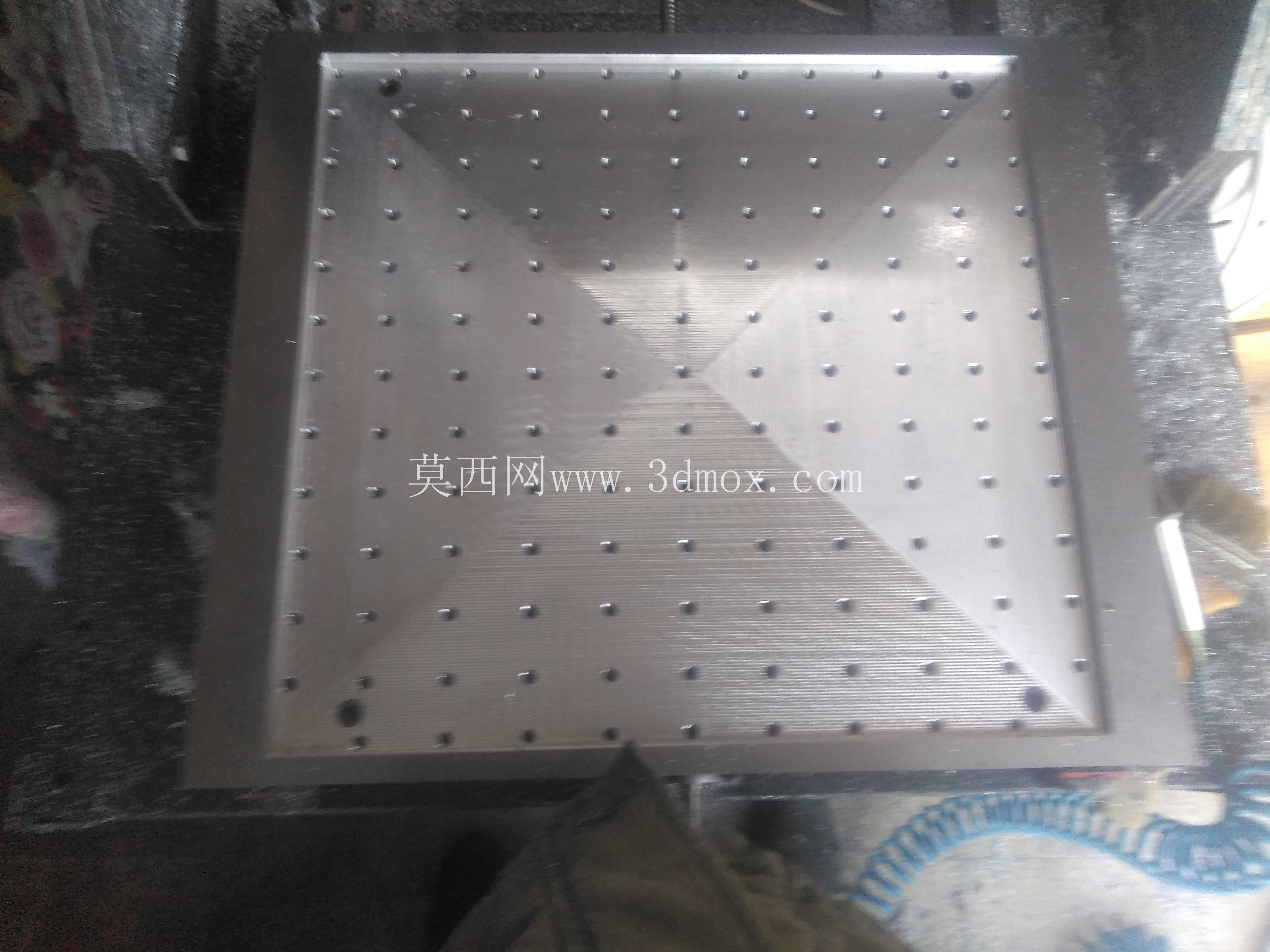

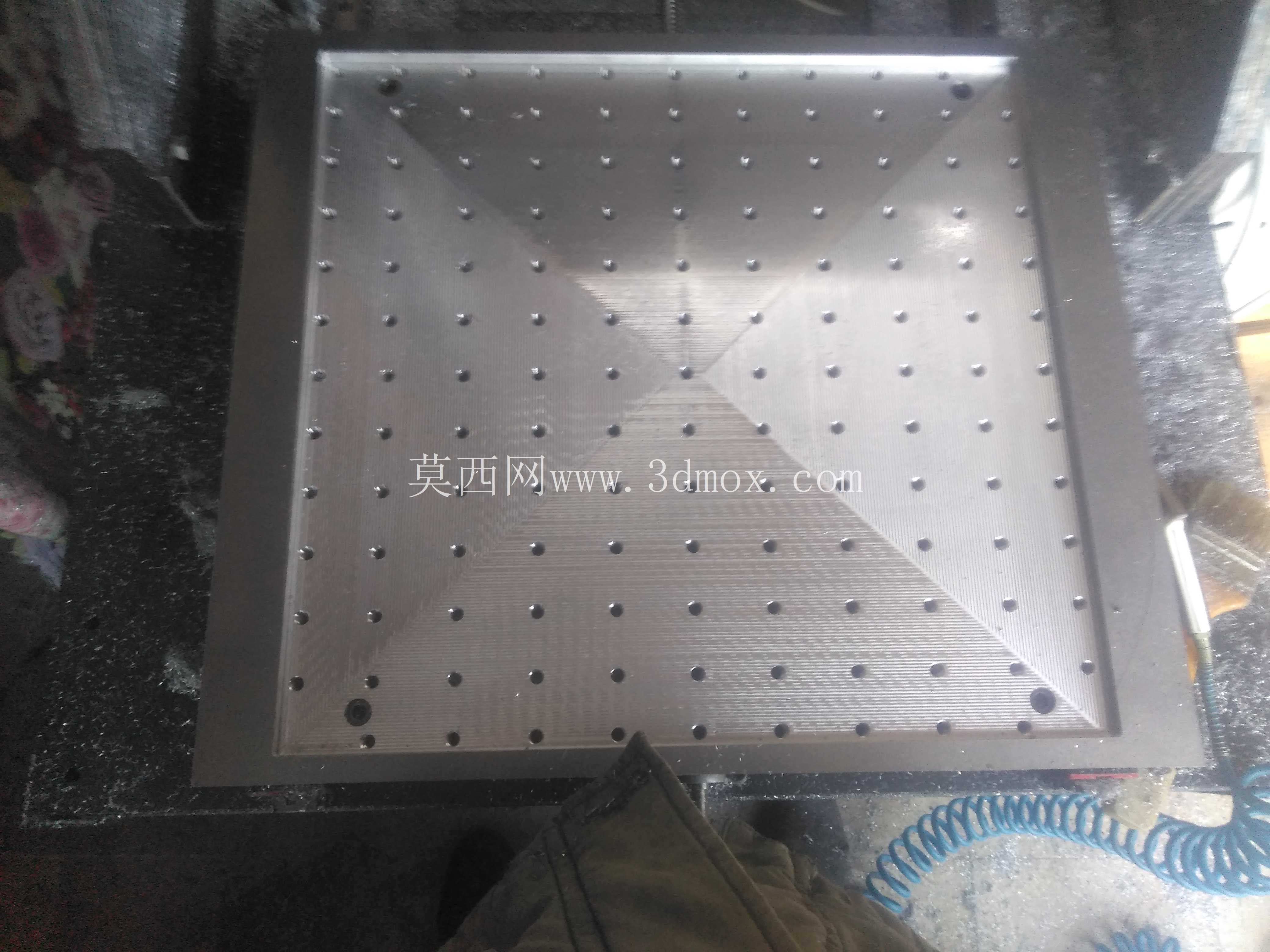

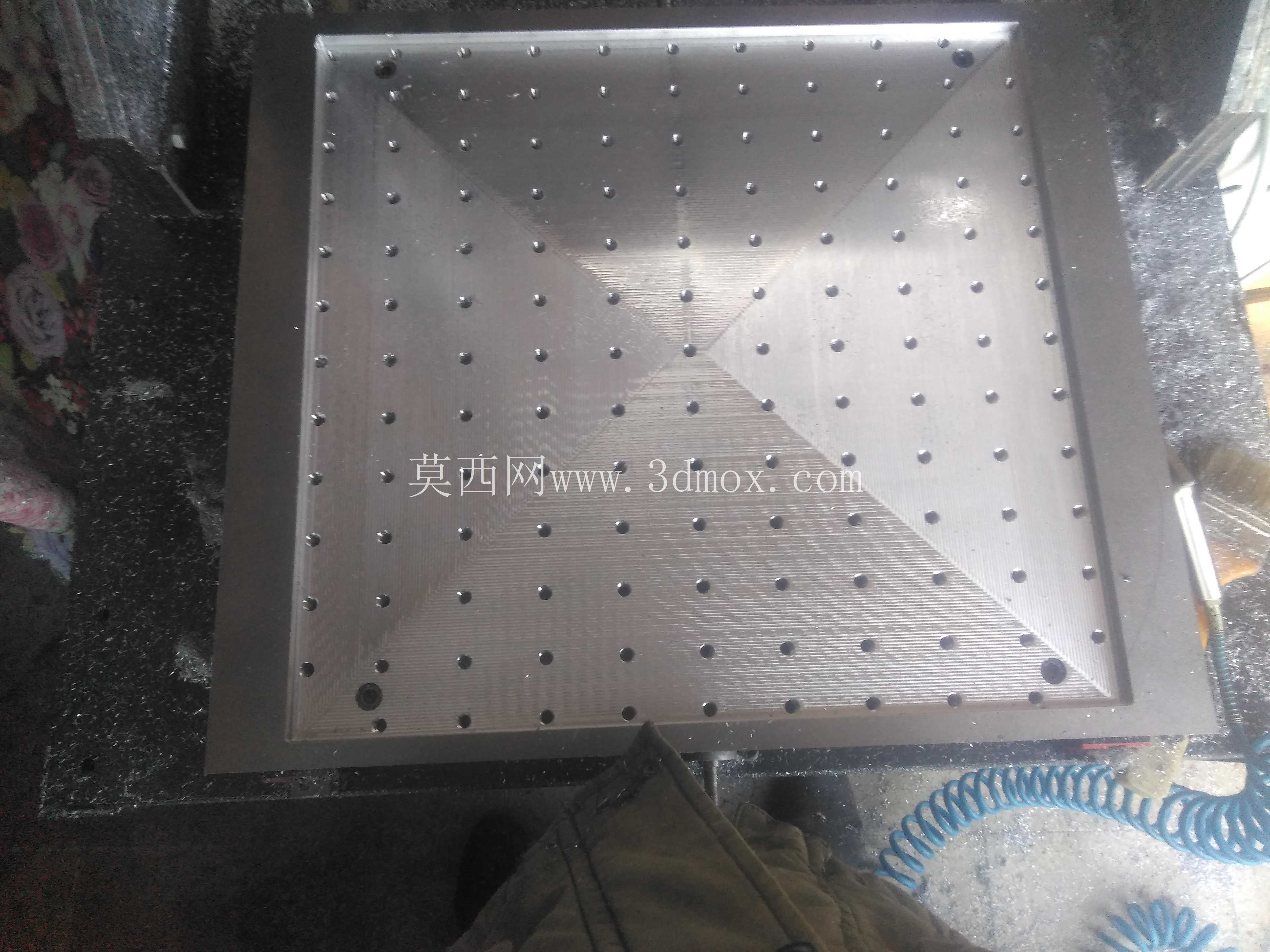

这款三轴联动的数控加工设备，核心面向小尺寸工件的精密铣削加工场景，常见于小型加工工坊、个人DIY工作室、职业院校数控实训教学场景，可覆盖亚克力、软金属、木材、工程塑料等多种材质的平面雕刻、轮廓铣削、钻孔、简单三维曲面加工需求，相比大型工业数控铣床，它的占地空间更小，部署灵活，对安装场地的承重、供电要求更低，适合小批量定制加工、零件打样、创意作品制作这类非大规模量产的加工场景。

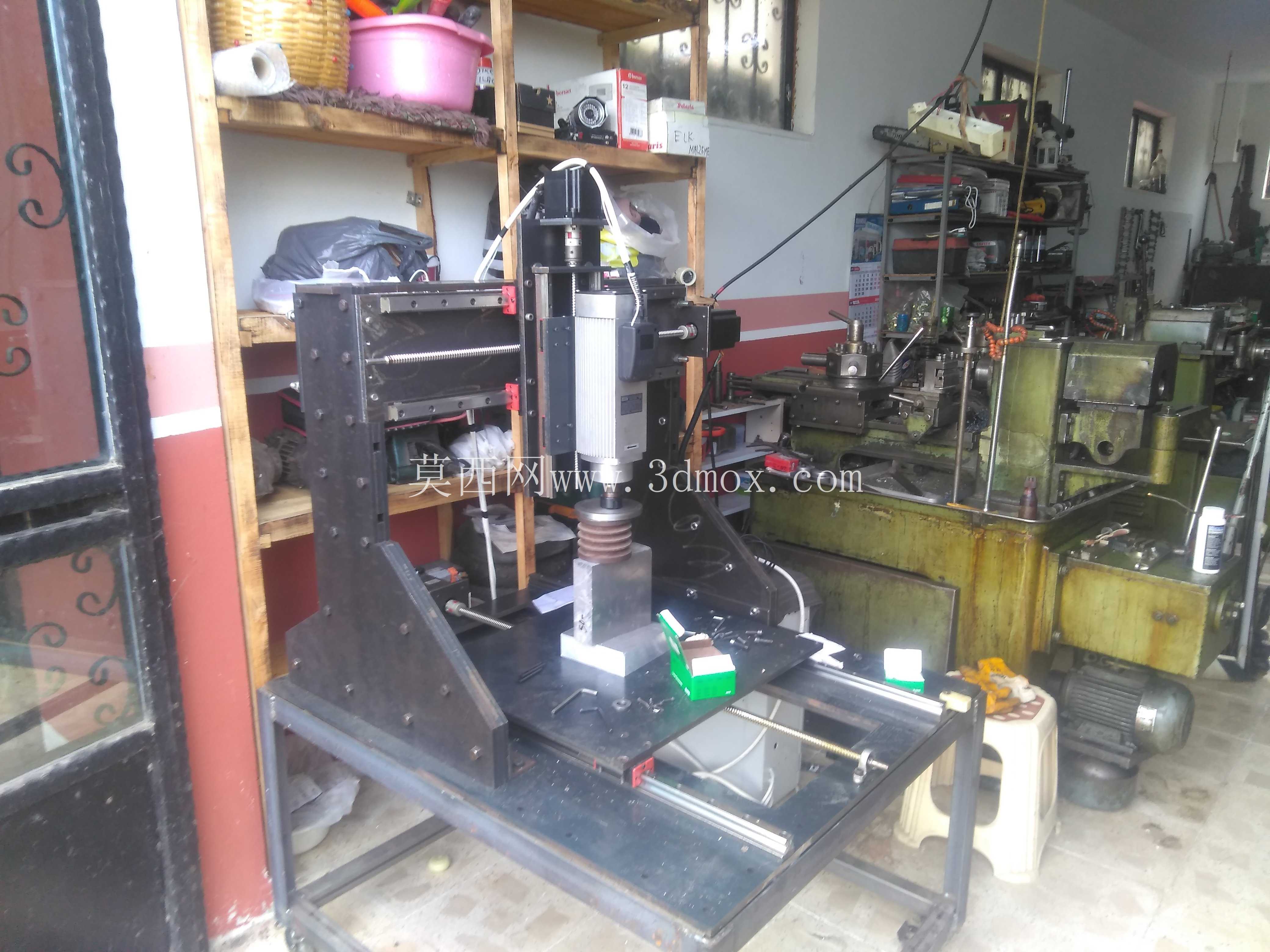

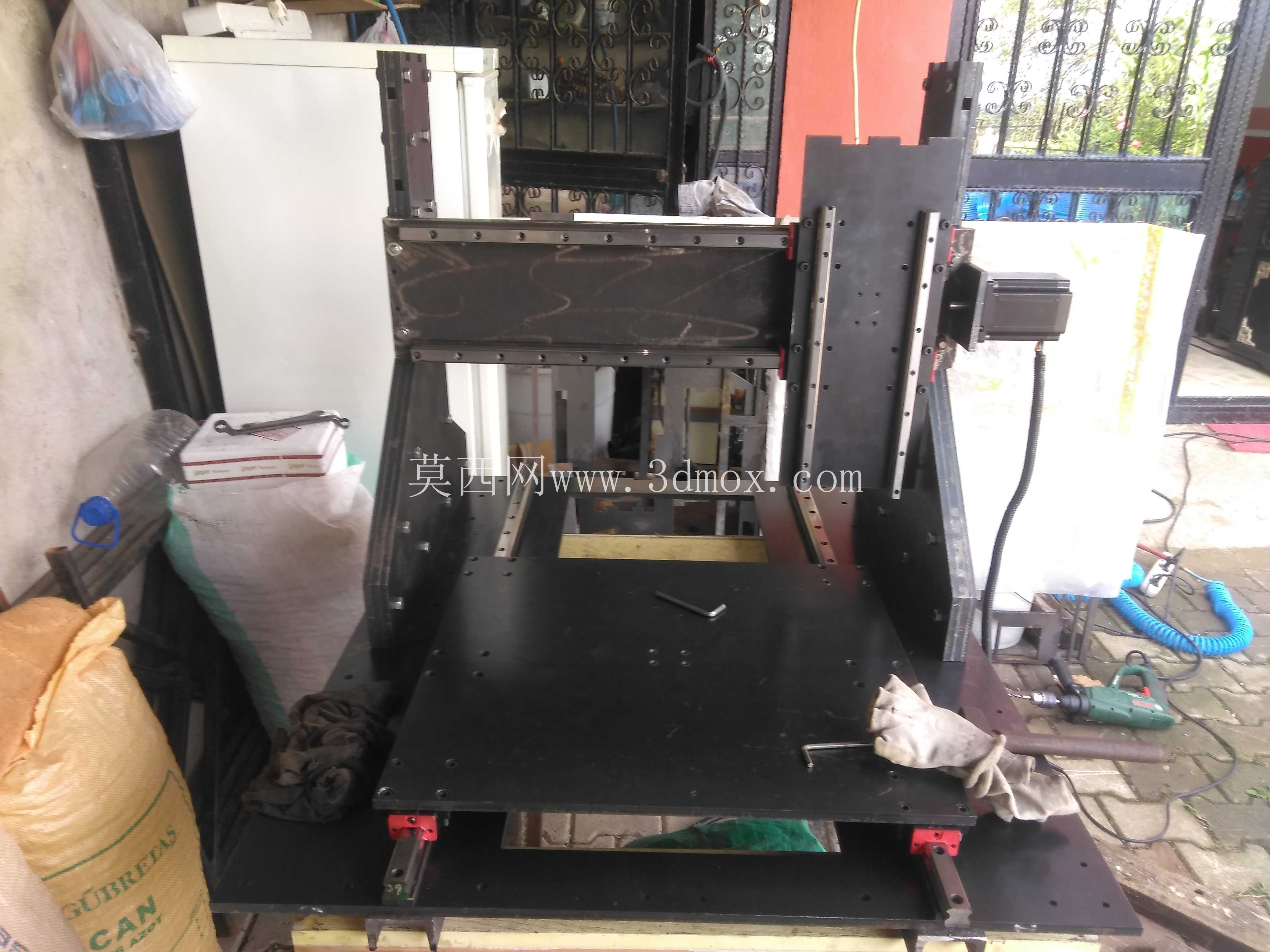

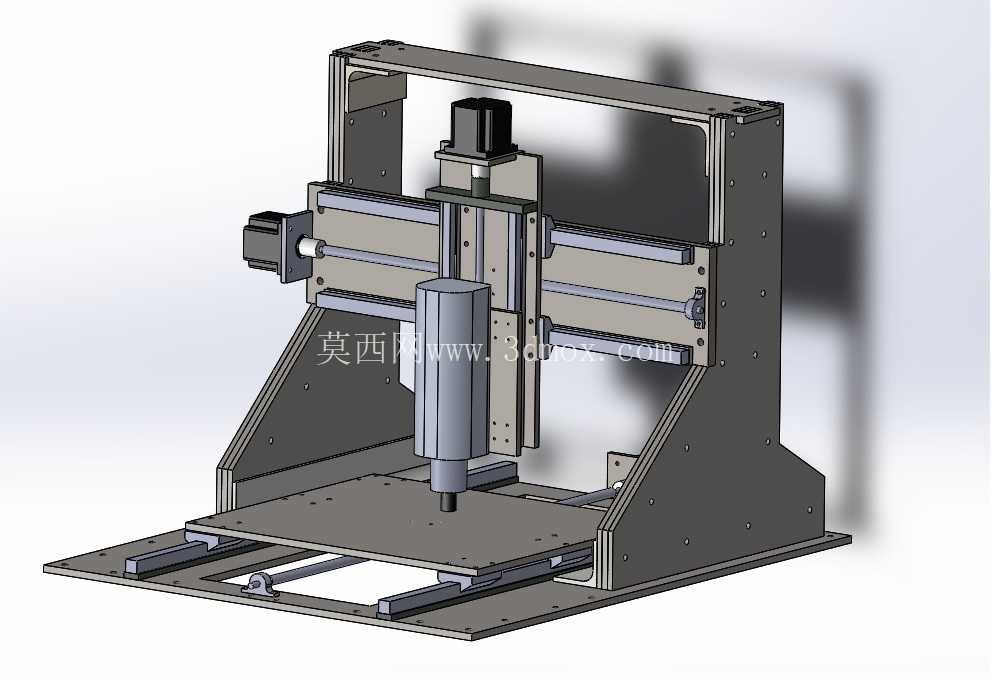

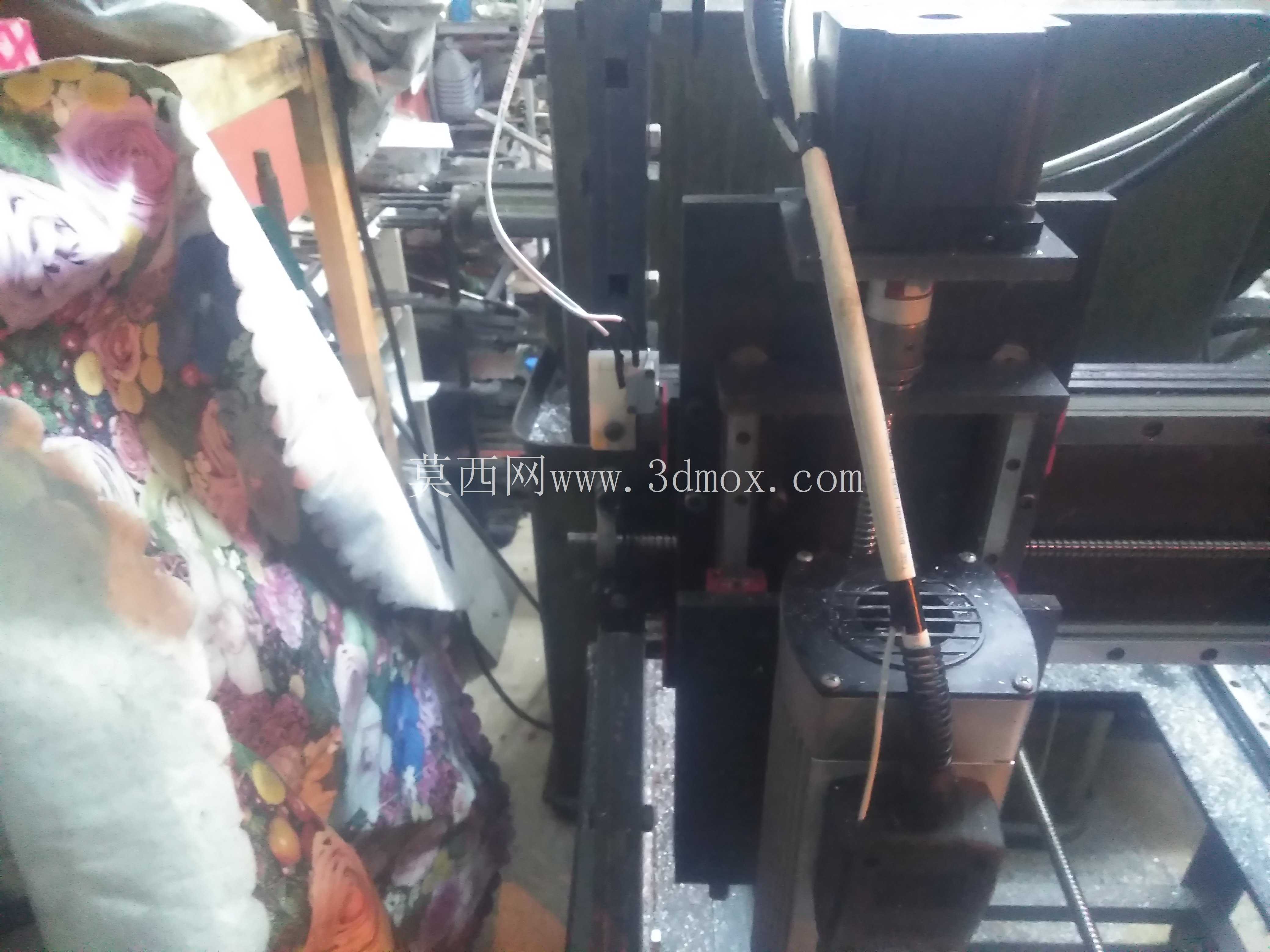

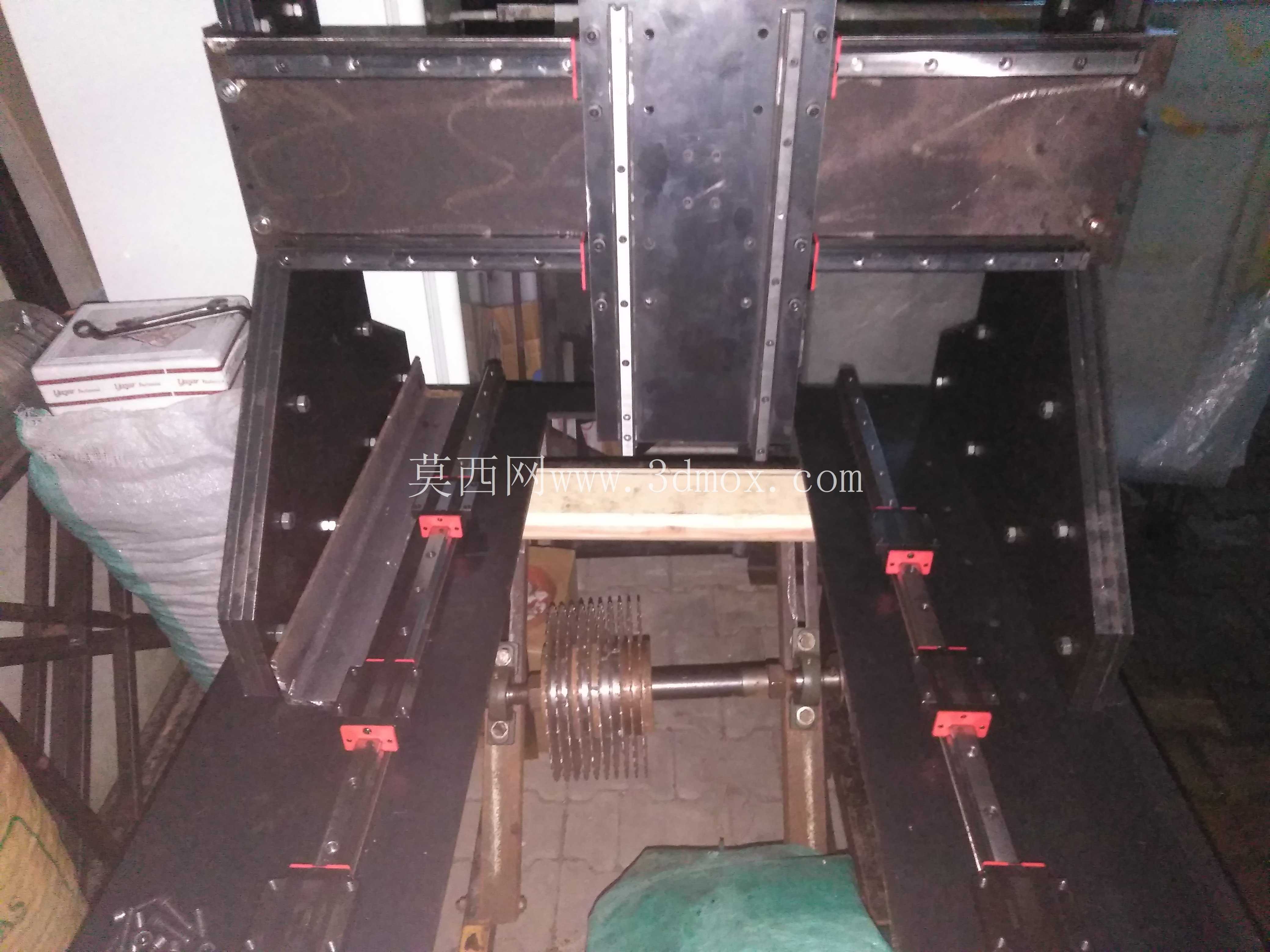

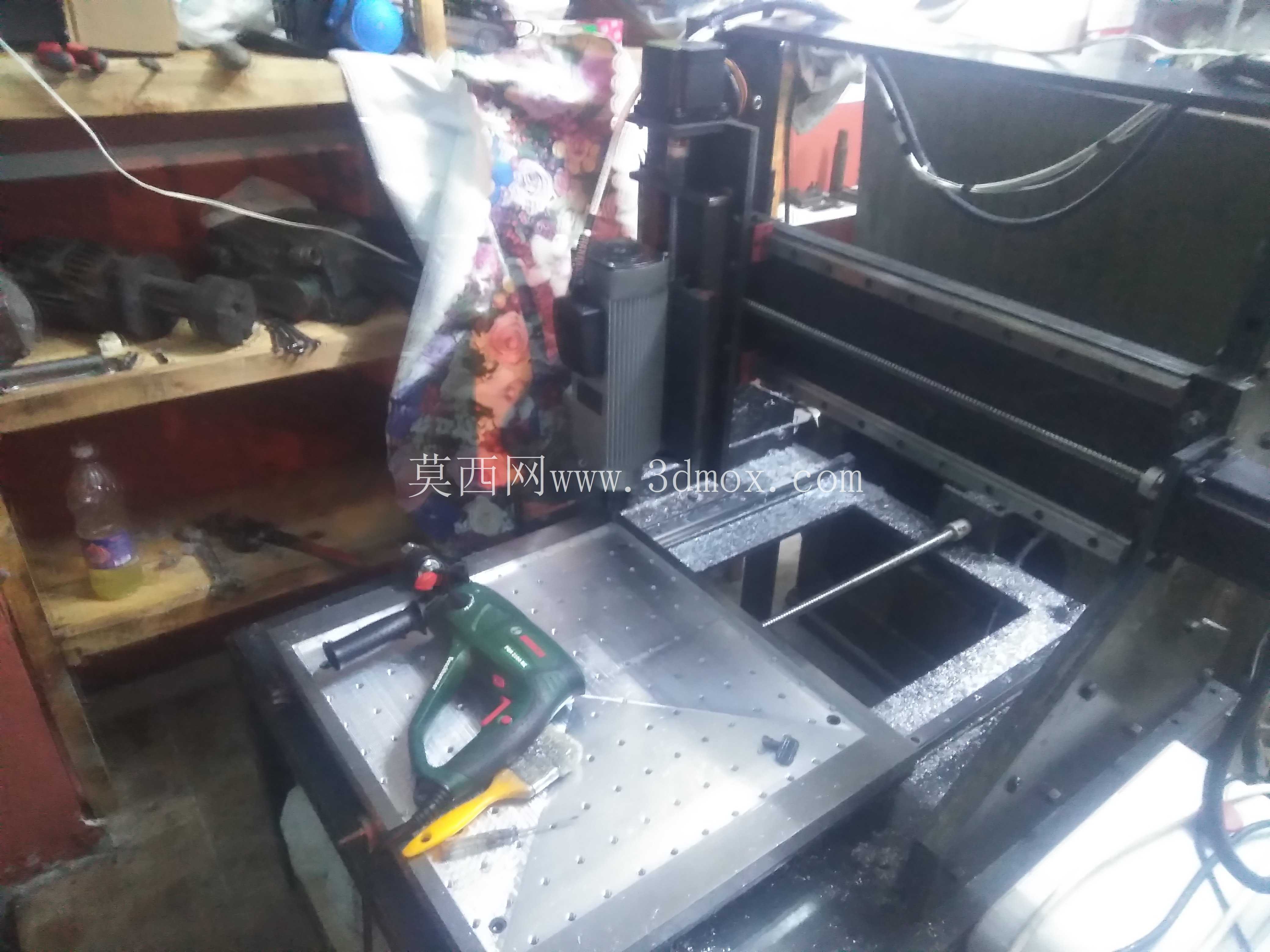

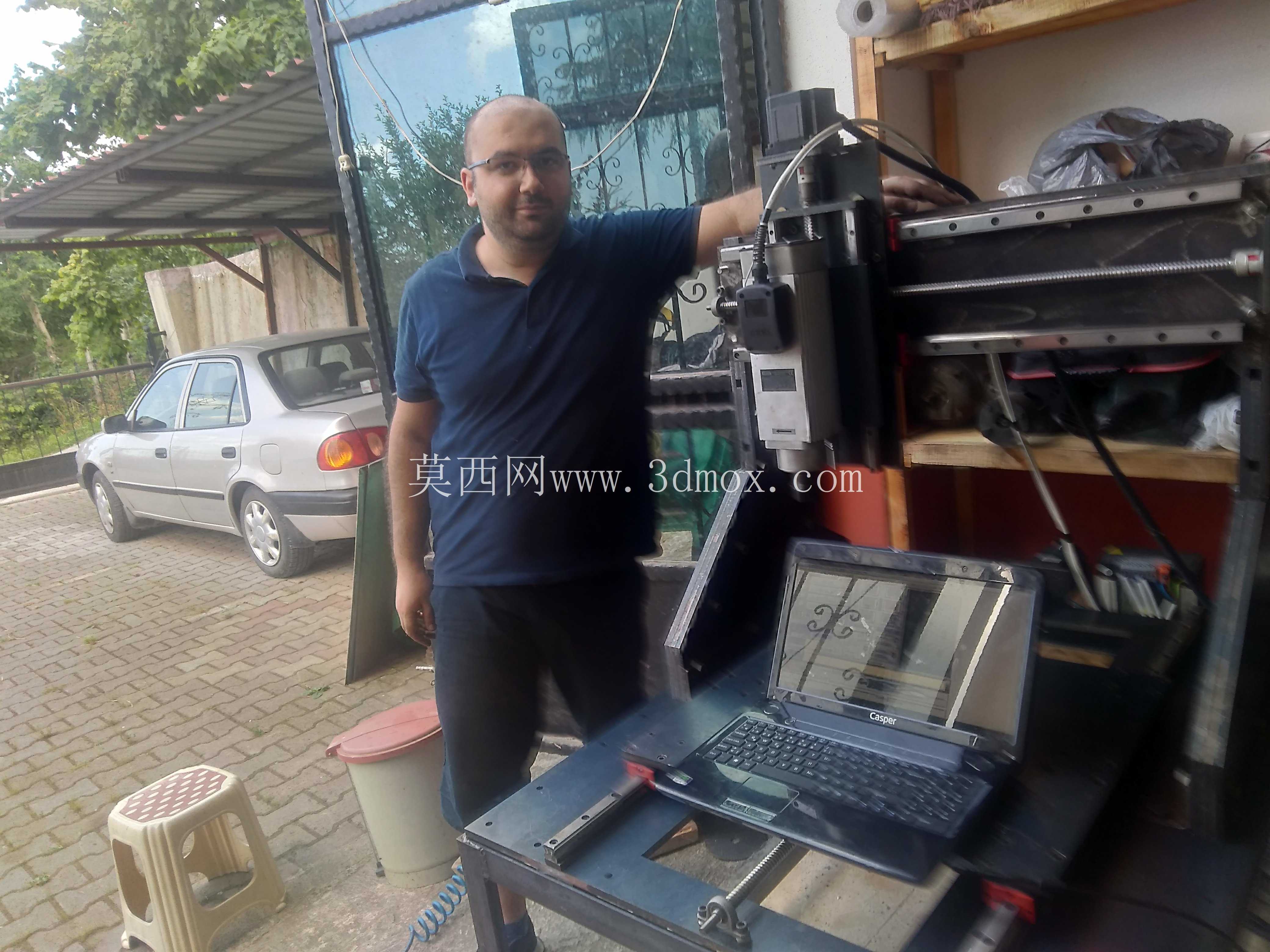

从结构设计逻辑来看，整体采用龙门式动梁结构，两侧立式支撑座采用厚钢板折弯焊接后时效处理的工艺，消除焊接内应力避免长期使用出现结构变形，两侧支撑座之间架设X向传动导轨，横梁整体沿X轴做直线往复运动，这种结构相比移动工作台式的小型雕刻机，能在相同占地尺寸下获得更大的工件装夹空间，工作台固定不动的设计也能降低运动部件的整体重量，提升传动响应速度。Y向传动组件集成在横梁滑座上，带动主轴安装板沿横梁方向做横向进给，Z向滑枕则垂直安装在Y向滑座上，搭载主轴电机实现垂直方向的进给运动，三个轴的传动均采用精密直线导轨搭配滚珠丝杠的组合，导轨副选用预压级滑块，消除反向间隙，保证进给过程中的运动精度，丝杠两端采用固定支撑结构，搭配联轴器与步进电机直连，减少传动链的累计误差。

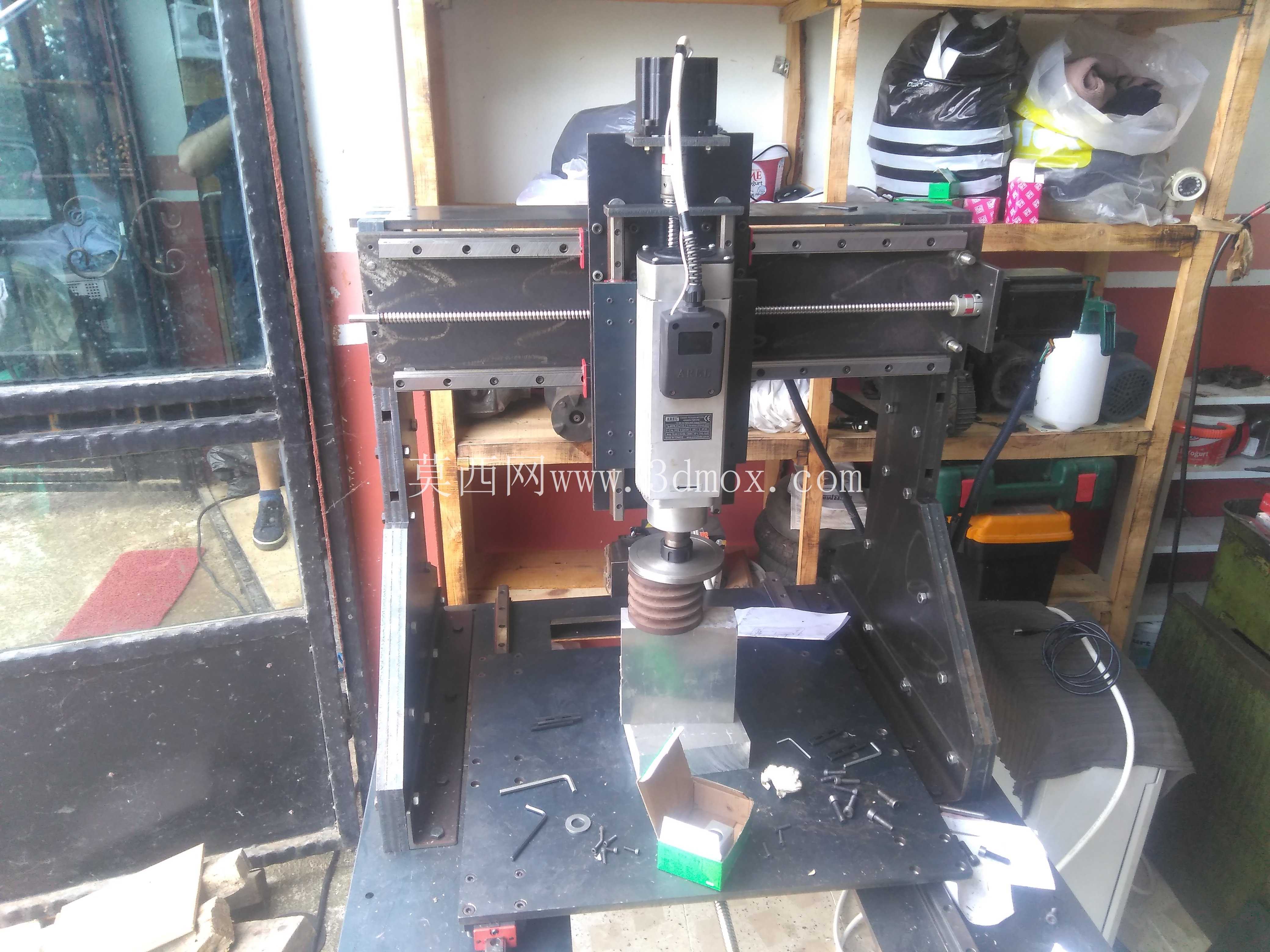

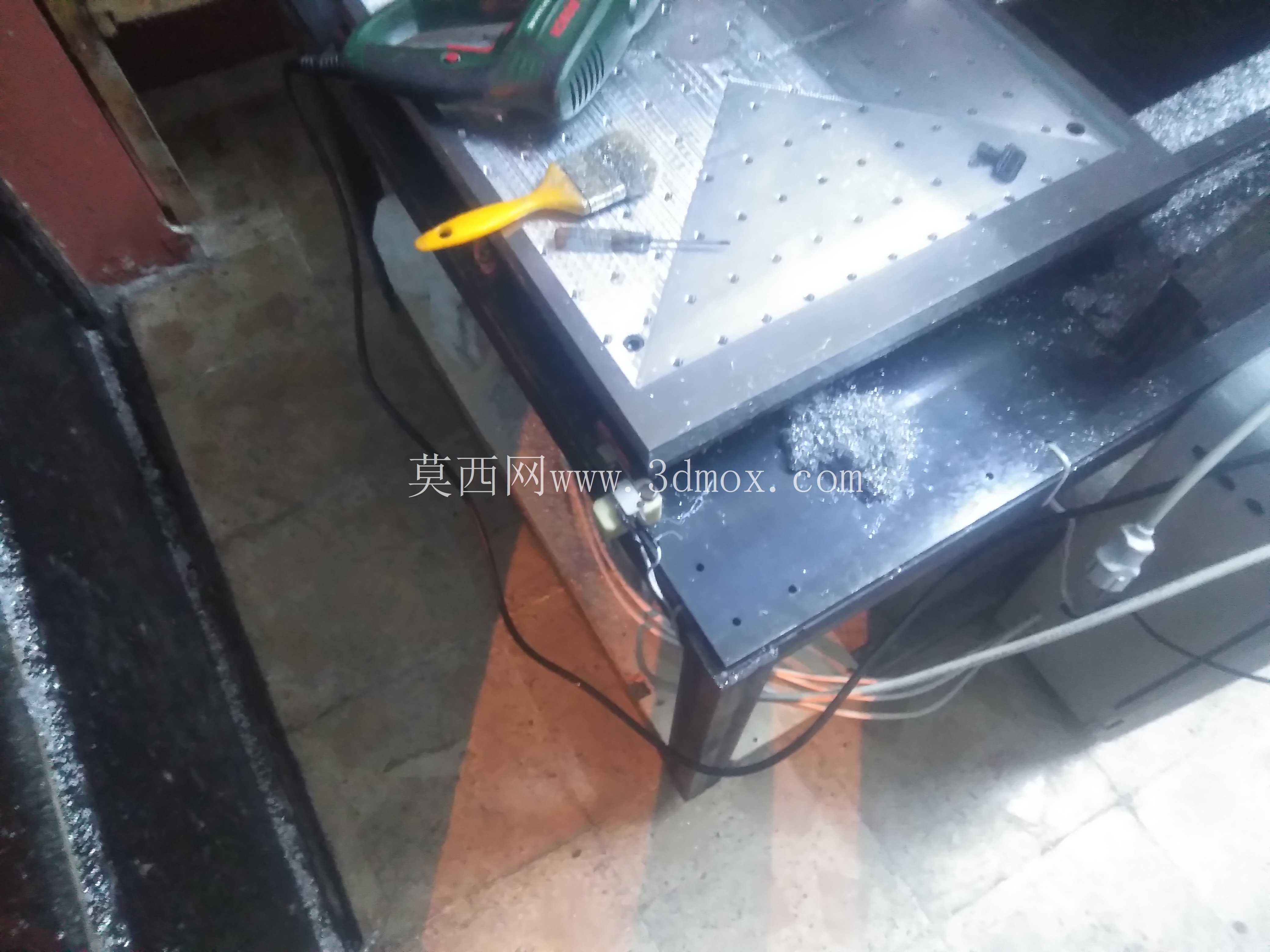

设备的有效加工工作区域为500mm×500mm×500mm，这个尺寸边界可以覆盖绝大多数小型零件的加工需求，工作台面采用带T型槽的加厚钢板制作，方便用户通过压板、夹具固定不同形状的待加工工件，台面平面度经过铣削精加工，保证装夹基准的平整度。主轴选用3千瓦功率的水冷高速主轴，转速区间可覆盖0-24000转/分钟，高转速特性适合小刀具的精细雕刻加工，足够的功率输出也能满足软金属比如铝合金的轻量铣削需求，不会出现切削过程中主轴憋停、掉转速的问题，主轴侧面预留了刀具冷却管路的安装位置，可根据加工材质选配风冷、水冷或者喷雾冷却装置，提升加工表面质量同时延长刀具使用寿命。

在安装边界方面，设备整体底座采用框架式焊接结构，底部预留了地脚螺栓安装孔，可直接固定在水泥地面或者加厚工作台架上，整体外接尺寸控制在紧凑范围内，不需要预留过大的操作维护空间，设备后侧预留了控制线缆、冷却管路的走线槽位，电控箱可独立安装在设备侧方，避免加工过程中产生的切屑、切削液进入电控元件造成故障。传动部件的导轨、丝杠均配备了可伸缩的防尘折布罩，能够阻挡加工产生的粉尘、切屑进入运动副表面，减少导轨丝杠的磨损，延长设备的维护周期。

从实际使用的角度出发，这款设备的结构设计充分考虑了小型加工场景的使用痛点，三个运动轴的限位开关均安装在导轨行程两端，具备硬限位与软限位双重保护，避免超程运动造成机械结构碰撞损坏，主轴安装座设计了标准的ER夹头安装接口，可快速更换不同直径的加工刀具，适配不同的加工工序需求。整体结构的装配逻辑清晰，所有连接部位均采用定位销+螺栓的紧固方式，既方便后期的维护拆装，也能保证长期往复运动下的结构刚性，不会因为频繁换向进给出现连接松动影响加工精度。设备的龙门架与底座之间设置了可调式的锁紧机构，在需要大切削量加工时可进一步锁紧横梁，提升整体结构的抗震性，减少加工过程中的振刀纹，提升工件的表面加工质量。
