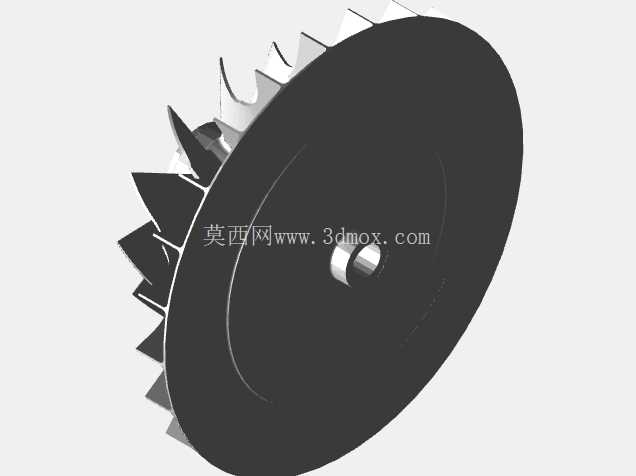

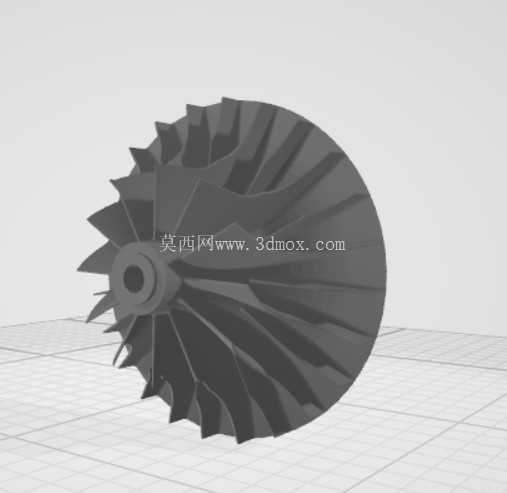

高压气体叶轮机械结构三维建模

　　在各类需要高压气体输送、增压的工业场景中，叶轮作为核心做功部件，其结构设计直接决定整套设备的运行效率与工况稳定性。这类高压气体叶轮常见于小型涡轮增压器、高压气源发生装置、微型燃气轮机以及工业吹扫用高压风机的核心段，工作时需要在每分钟数万转的高转速下持续对进入流道的气体做功，通过叶片的型面导向将机械能转化为气体的压力能与动能，最终输出满足压力要求的高压气体。从结构设计逻辑来看，这类叶轮采用整体式铣削成型的结构方案，没有分体式叶片的装配间隙，能够避免高转速下的连接失效风险，同时减少流道内的气体泄漏损失。

　　叶轮的叶片采用三元流扭曲型面设计，从进气端到出气端的叶片角度平滑过渡，既能够适配气体轴向进入的进气方向，减少进气冲击损失，也能在叶轮旋转过程中逐步改变气体流向，让气体在流道内平稳完成增压过程，避免局部涡流带来的能量损耗与气动噪声。中心的安装轴孔采用阶梯孔设计，靠近进气侧的孔段做了定位倒角，能够与驱动轴的轴肩精准贴合，保证装配后的同轴度，避免高转速下出现动平衡超差的问题；轴孔周边的轮毂部分做了厚度渐变设计，在保证结构强度满足离心力载荷要求的前提下，尽可能降低轮毂自身重量，减少转动惯量，让设备启动与调速过程的响应速度更快。

　　从安装边界来看，叶轮的轴向总长度需要匹配蜗壳的轴向安装空间，叶片外圆的直径尺寸要与蜗壳的内壁流道保留均匀的设计间隙，既不能间隙过大导致气体回流降低效率，也不能间隙过小导致热态运行时叶片与蜗壳发生刮蹭。叶片的数量经过气动计算匹配，在保证单叶片载荷处于合理区间的同时，避免叶片数量过多带来的流道阻塞问题，也减少了不必要的加工成本。在实际工程应用中，这类叶轮的材质通常选用高强度铝合金或者钛合金，毛坯经过五轴铣削加工完成后，还需要做动平衡校正，将剩余不平衡量控制在设计允许范围内，避免高转速运行时产生异常振动，影响轴承的使用寿命。

　　设计建模过程中，需要重点关注叶片型面的光滑连续性，每一段型线的曲率都要平滑过渡，不能出现局部的拐点或者凸起，否则会在流道内产生局部紊流，不仅会降低增压效率，长期运行还可能在叶片局部产生应力集中，引发疲劳断裂风险。同时轮毂与叶片的连接位置需要做合理的圆角过渡，分散离心力作用下的应力集中点，提升叶轮的整体结构强度，满足长时间高负荷运行的可靠性要求。这类叶轮的进气端采用收敛式流道设计，能够让进入叶轮的气体提前加速，保证进气的均匀性，减少进气畸变对叶轮运行稳定性的影响；出气端的叶片尾缘做了薄化处理，能够减少叶片尾迹带来的流动损失，提升气体进入后续扩压器环节的流动均匀性。在三维建模过程中，需要严格控制每个叶片的分度精度，保证所有叶片沿圆周方向均匀分布，否则会直接影响叶轮的动平衡性能，也会导致流道内的气体流量分配不均，降低整体运行效率。对于不同压力等级的应用场景，叶轮的叶片出口角度、叶片高度、轮毂比都会做对应的参数调整，比如更高压力比的应用场景下，会适当增大叶片的出口安装角，同时调整流道的收敛比，匹配对应的增压需求。
