可调角度旋转V型定位支撑工装

　　在中小批量铸造生产的工序流转、机加工前置定位以及现场工件尺寸复测环节，经常会遇到轴类、带斜度异形铸件的装夹找正痛点：常规固定角度V型块只能适配水平放置的回转体工件，一旦需要对带拔模斜度的铸件分型面、倾斜布置的轴颈进行位置度测量或者角度划线，往往需要叠加多层垫铁反复调整，不仅找正耗时久，垫铁堆叠的间隙还会带来测量误差，遇到需要频繁切换工件倾斜角度的场景，固定V型块的适配性短板会被进一步放大。这款可调旋转V型块正是针对这类现场实际需求设计的定位支撑构件，核心功能是通过带刻度的弧形回转结构，实现V型支撑面0到90度范围内的无级角度调整，配合侧面的锁紧定位结构，能够在调整到目标角度后快速锁止，避免支撑受力后出现角度偏移。

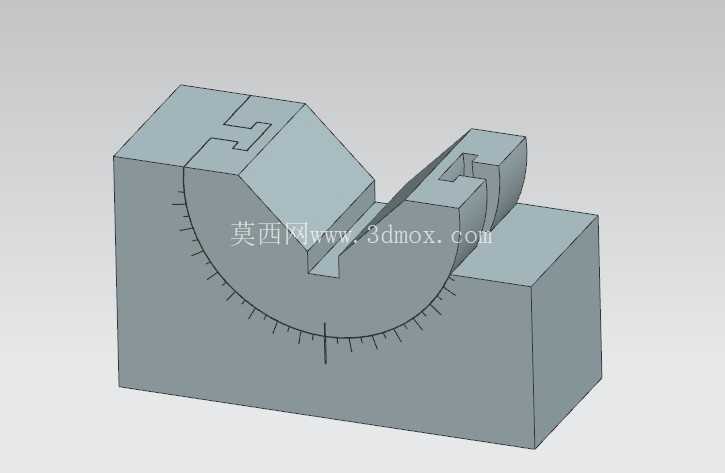

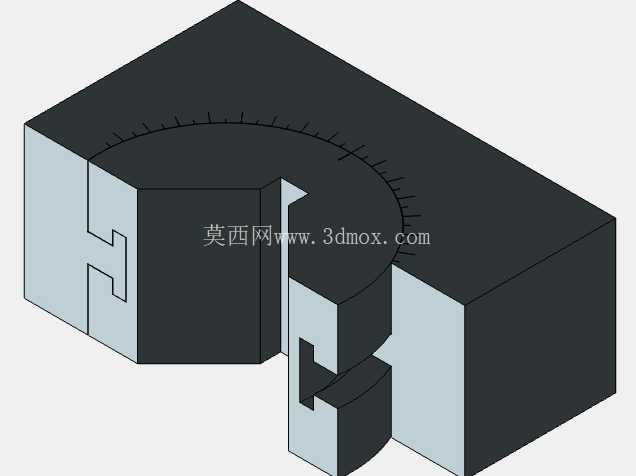

　　从结构设计逻辑来看，底座部分采用整体式方块结构，底部为全平面设计，能够直接贴合铸铁平台、三坐标测量台或者机加工工作台的T型槽台面，不需要额外制作转接安装板，底座上加工的弧形导向槽与V型转体的弧形导轨配合，导向面采用燕尾槽式的限位结构，既保证转体能够沿弧形轨迹顺畅转动，又能限制转体的前后、左右窜动，避免调整过程中出现间隙晃动。V型支撑面的夹角采用通用的90度设计，能够适配绝大多数直径范围的回转体工件，V型口的边缘做了小倒角处理，避免工件吊装放置时磕碰损伤支撑棱边，长期使用后如果V型面出现磨损，只需要对V型面进行修磨即可，不需要整体更换整个构件。弧形导轨的侧面蚀刻有整圈角度刻度，刻度分度值为1度，调整角度时可以直接通过刻度线读取当前V型面的倾斜角度，不需要额外搭配角度尺进行复测，对于需要固定倾斜角度的装夹场景，能够大幅缩短调整时间。两侧的锁紧结构采用楔形压紧设计，锁紧时楔形块会紧紧压在弧形导轨的侧面，锁紧力均匀分布在接触面上，不会因为单点锁紧导致转体出现角度偏移，锁紧后能够承受中等重量的铸件载荷，满足常规铸造工序间的工件支撑、划线以及打标作业需求。

　　考虑到3D打印快速制作的场景，整个构件的所有面都设计为无内凹、无悬空的结构，打印时不需要添加大量支撑，打印完成后只需要去除少量支撑毛刺就可以直接使用，用户可以根据自身常用的工件尺寸，对模型进行等比例缩放，适配不同大小的工件支撑需求。在实际使用场景中，这款可调V型块可以直接放置在铸造车间的划线平台上，对倾斜放置的铸件进行高度方向的尺寸划线，也可以放在三坐标测量机的工作台面上，对异形回转体零件的倾斜特征进行尺寸检测，还可以作为小型台钻、攻丝机的辅助定位工装，对需要倾斜加工孔位的小型工件进行支撑定位。

　　安装边界方面，底座的长宽尺寸预留了足够的平台接触面积，当V型面调整到最大倾斜角度时，整个构件的重心仍然落在底座的支撑范围内，不会出现工件放置后倾翻的问题，V型转体在全角度转动过程中，所有结构都不会超出底座的外轮廓范围，不会和台面上的其他夹具、量具产生干涉。和传统的焊接式可调角度支架相比，这款V型块的所有配合面都是一体式结构设计，没有多余的螺栓连接间隙，长期使用后的结构精度保持性更好，角度调整的重复定位精度更高，针对单件小批量的生产场景，不需要专门定制专用角度工装，通过这一个构件就可以覆盖绝大多数倾斜工件的支撑定位需求，能够有效减少车间内专用工装的存储数量，降低工装制作的成本投入。在设计过程中也充分考虑了耐磨需求，如果是用于承载较重的金属工件，可以将模型打印后在V型支撑面粘贴薄铜片或者硬质合金片，进一步提升支撑面的耐磨性能，延长工装的使用寿命；如果是用于3D打印后的塑料样件、树脂件的测量支撑，直接使用3D打印的本体就可以满足使用需求，不需要额外做表面强化处理。
