适配NVIDIA Jetson NX的带风扇散热组件

在边缘计算嵌入式硬件部署场景中，核心计算模块的热管理直接决定设备长时间运行的稳定性，这款适配NVIDIA Jetson NX计算模块的带风扇散热结构，正是针对紧凑型嵌入式计算设备的高负载散热需求设计。不同于消费级电子设备的散热方案，工业级边缘计算节点往往需要在密闭机柜、户外防护壳等通风条件受限的环境下持续满负载运行，Jetson NX作为算力达21TOPS的边缘AI计算核心，在运行多路视频推理、实时点云处理等任务时核心发热密度较高，被动散热结构很难在环境温度超过40℃的工况下将核心温度控制在安全阈值内，因此主动式带风扇的散热结构成为这类场景下的可靠选型。

从结构设计逻辑来看，这款散热组件采用一体化铝挤散热底座搭配离心式轴流风扇的组合方案，散热底座的鳍片采用等距直肋设计，鳍片间距控制在1.8mm，既保证足够的散热接触面积，又能避免工业场景下常见的粉尘、絮状物堆积堵塞风道，鳍片高度与风扇安装位做了齐平处理，风扇直接嵌入散热底座的上沿凹槽，不需要额外的风扇支架，减少整体装配零件数量的同时，将整个散热组件的总厚度控制在15mm以内，完全适配Jetson NX官方载板以及多数第三方工业载板的安装高度边界，不会和载板上的周边接插件、内存颗粒、无线模块产生安装干涉。散热底座的核心接触区域采用精铣平面处理，表面平面度控制在0.02mm以内，搭配常规导热硅脂即可将接触热阻控制在较低水平，不需要额外使用相变导热片或者铜质均热板，在控制整体成本的同时满足散热效率要求。

风扇采用5V直流供电规格，直接兼容Jetson NX载板上预留的风扇插针定义，不需要额外转接供电线路，风扇的进风方向正对散热鳍片的间隙，风道设计为直吹式下压结构，气流从风扇中心吸入后直接穿过鳍片间隙向四周扩散，能够同时覆盖计算核心周边的供电模块、内存颗粒区域，在给核心处理器散热的同时兼顾周边功率器件的温度控制，避免局部热点导致的设备降频。安装固定位完全匹配Jetson NX模块的官方安装孔距，采用4颗M2.5的螺丝即可完成固定，安装扭矩控制在0.3N·m即可保证贴合紧密，不会因为压力过大导致核心芯片基板出现形变损伤。

在实际工况适配中，这款散热结构能够支持Jetson NX在10W、15W、20W三档功率模式下满负载持续运行，在25℃环境温度下，核心满载温度可以稳定控制在65℃以内，风扇转速控制在4000转以内时运行噪音低于32分贝，既适合工业现场的密闭设备部署，也能满足实验室、智能零售终端等对噪音有一定要求的场景。结构设计上没有采用易脱落的卡扣式风扇固定，而是采用风扇与散热底座的点胶加卡扣双重固定，能够承受工业运输、车载部署场景下的振动冲击，不会出现风扇移位、散热接触不良的问题。散热底座的边缘做了R0.5的倒角处理，装配过程中不会划伤操作人员或者周边线路，鳍片的端部做了压毛边处理，没有尖锐毛刺，符合电子装配的安全规范。

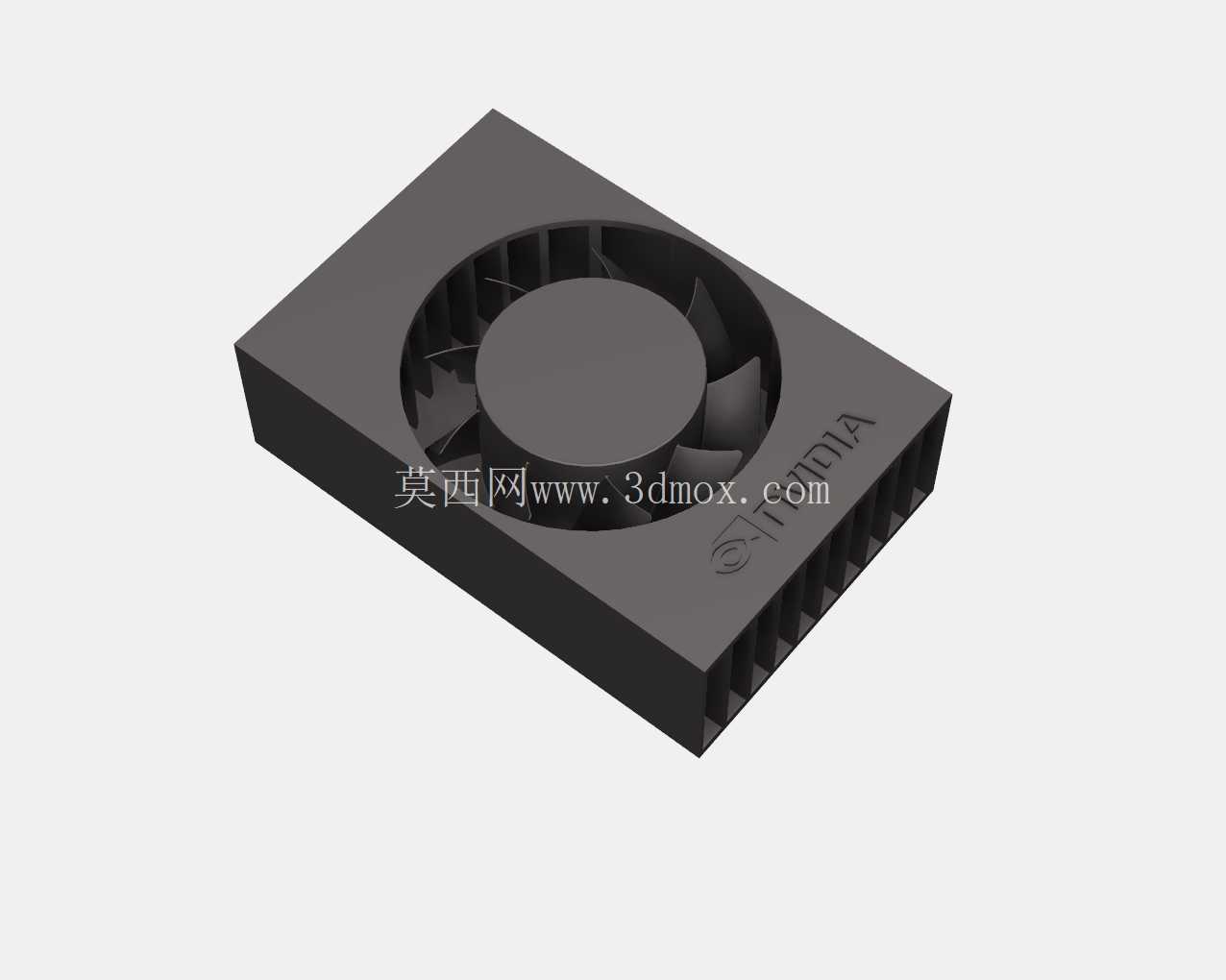

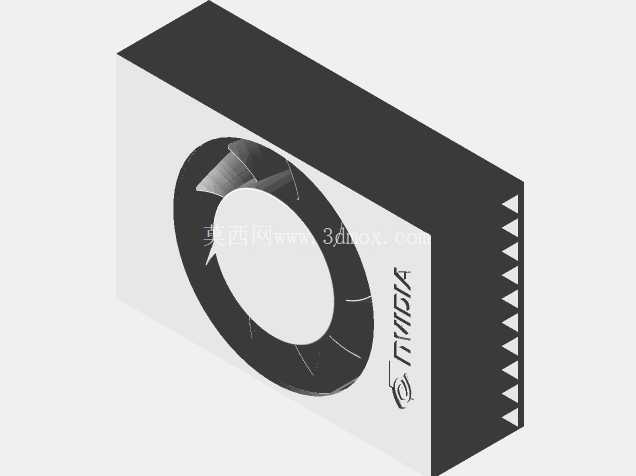

从三维建模的细节来看，整个模型还原了散热鳍片的拔模斜度、风扇的叶片弧度、安装孔的沉头结构，所有配合尺寸都按照实际量产公差做了预留，散热底座与风扇的配合间隙控制在0.1mm，既方便装配，又不会出现旷量。模型中也还原了风扇出线的槽位，方便结构设计人员在做整机布局时提前规划走线空间，避免线材被风扇叶片剐蹭。对于做嵌入式设备整机结构设计的工程师来说，这个模型可以直接导入装配体中做干涉检查、风道仿真的基础参考，不需要重新测绘散热组件的外形尺寸，能够大幅缩短结构设计阶段的零件选型与验证周期。
