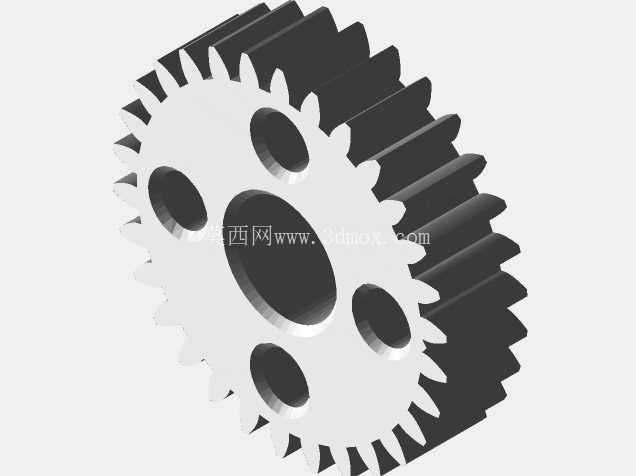

TETRIX MAX兼容30齿传动齿轮结构

这款适配TETRIX MAX体系的30齿齿轮，主要面向教育机器人套件、小型桌面自动化传动机构、创客DIY机械装置的传动链路搭建场景，在青少年机器人竞赛的机械结构搭建、小型教学演示设备的动力传递单元、桌面级非标小设备的减速传动组中都有较高的适配性。从实际使用场景来看，这类齿轮常被用在小型移动机器人的行走轮系传动、机械臂关节的动力传递、教学类机械传动演示台的齿轮组搭建环节，因为和TETRIX MAX标准件的安装尺寸完全匹配，不需要额外做安装位的二次加工，就能直接和同体系的轴件、梁架、其他齿数的齿轮配合组装，大幅降低小批量搭建、教学实验过程中的零件适配成本。

从功能特性上看，该齿轮采用直齿圆柱齿轮的齿形设计，啮合过程中没有轴向分力，安装时不需要额外设置轴向止推结构来抵消分力，对小型搭建场景的简化安装十分友好；30齿的齿数设定，在和同模数不同齿数的齿轮配合时，可以实现稳定的传动比输出，比如搭配10齿主动齿轮时就能实现3:1的减速比，搭配60齿从动齿轮时则能实现1:2的增速传动，适配不同的动力输出需求。齿轮本体上开设的四个均匀分布的减重孔，在不影响轮齿啮合强度、轮毂安装强度的前提下，有效降低了零件自身的转动惯量，在小型舵机、直流减速电机作为动力源的场景下，能减少动力启动瞬间的惯量负载，提升传动响应速度，同时也能降低整体机构的自重，对于移动类机器人的续航、负载能力提升都有实际帮助。

设计思路上，这款齿轮完全遵循TETRIX MAX体系的安装接口标准，中心安装孔的尺寸、孔位公差和同体系的D型轴完全匹配，安装时不需要额外做轴孔的配磨加工，直接套入对应规格的轴件，再用标配的紧定螺钉就能完成周向固定，不会出现传动过程中的打滑空转问题。轮齿的齿形参数经过适配校准，齿侧间隙控制在合理范围内，既不会因为间隙过小导致啮合卡滞、转动阻力过大，也不会因为间隙过大出现传动回程差过大、正反转切换时的空程问题，能满足教学演示、小型竞赛机器人对传动精度的基本要求。齿轮的端面平整度、轮齿的同轴度公差都控制在小型传动件的合理区间，安装到轴上后高速转动时不会出现明显的径向跳动，能减少传动过程中的振动和噪音，提升整套传动机构的运行稳定性。

从安装边界来看，这款齿轮的齿顶圆直径、轮毂厚度都和同体系的标准安装位完全适配，安装到梁架上时，齿轮的齿顶不会和梁架的安装面发生剐蹭，和相邻的其他齿轮啮合时，只需要按照标准中心距固定轴位，就能实现顺畅啮合，不需要反复调整轴的安装位置来适配中心距。齿轮的轮毂突出高度经过匹配设计，当多层齿轮叠装在同一根轴上时，不会出现轮齿端面的相互摩擦，也能保证相邻齿轮的啮合位置准确，不会出现轴向错位导致的啮合接触面积不足、轮齿受力不均的问题。在实际选型搭配时，这款齿轮可以和同模数的TETRIX MAX系列不同齿数齿轮组合，搭建出不同传动比的减速箱、分动机构，也可以配合齿条实现旋转运动到直线运动的转换，适配多种小型机械结构的传动需求，对于需要快速搭建验证机械传动方案的从业者、教学人员来说，这类标准化的兼容齿轮能大幅缩短方案验证的周期，减少非标加工的成本和周期。
