不同标高结构皮带输送机三维设计

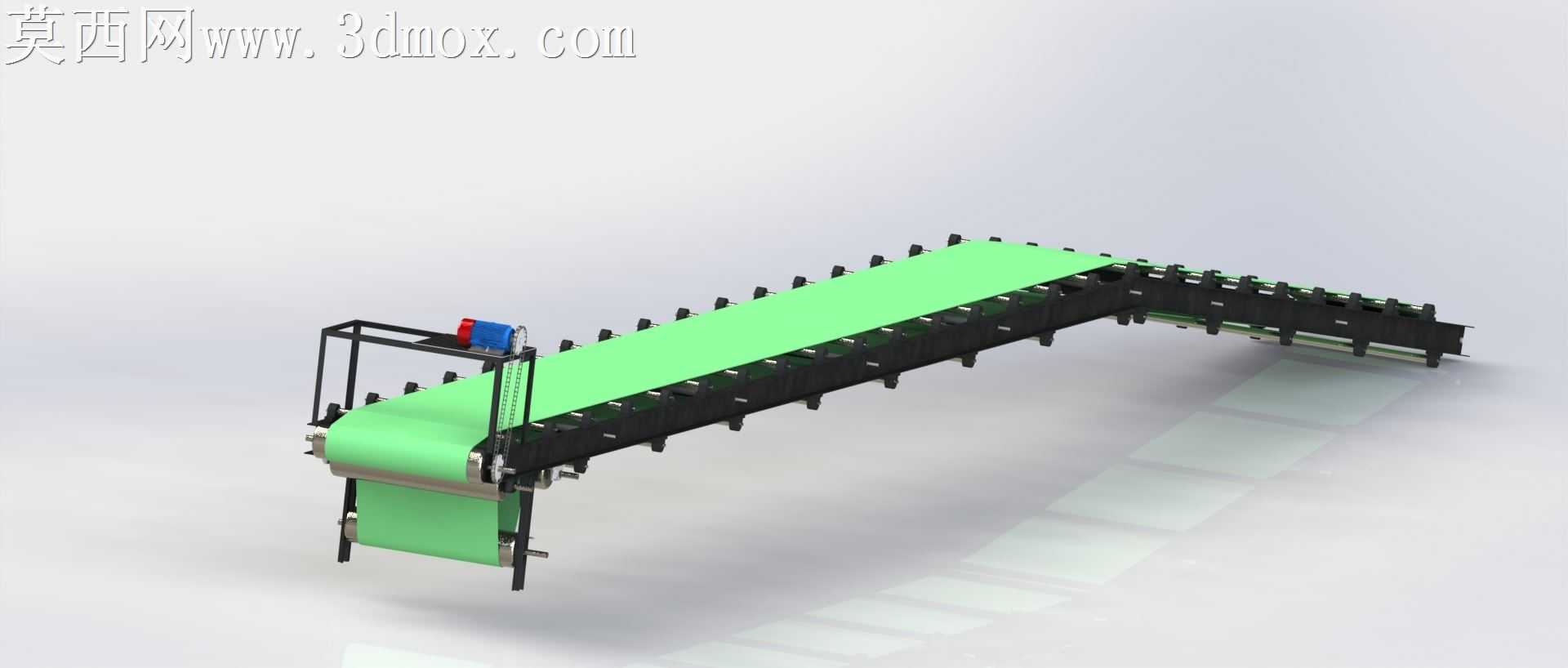

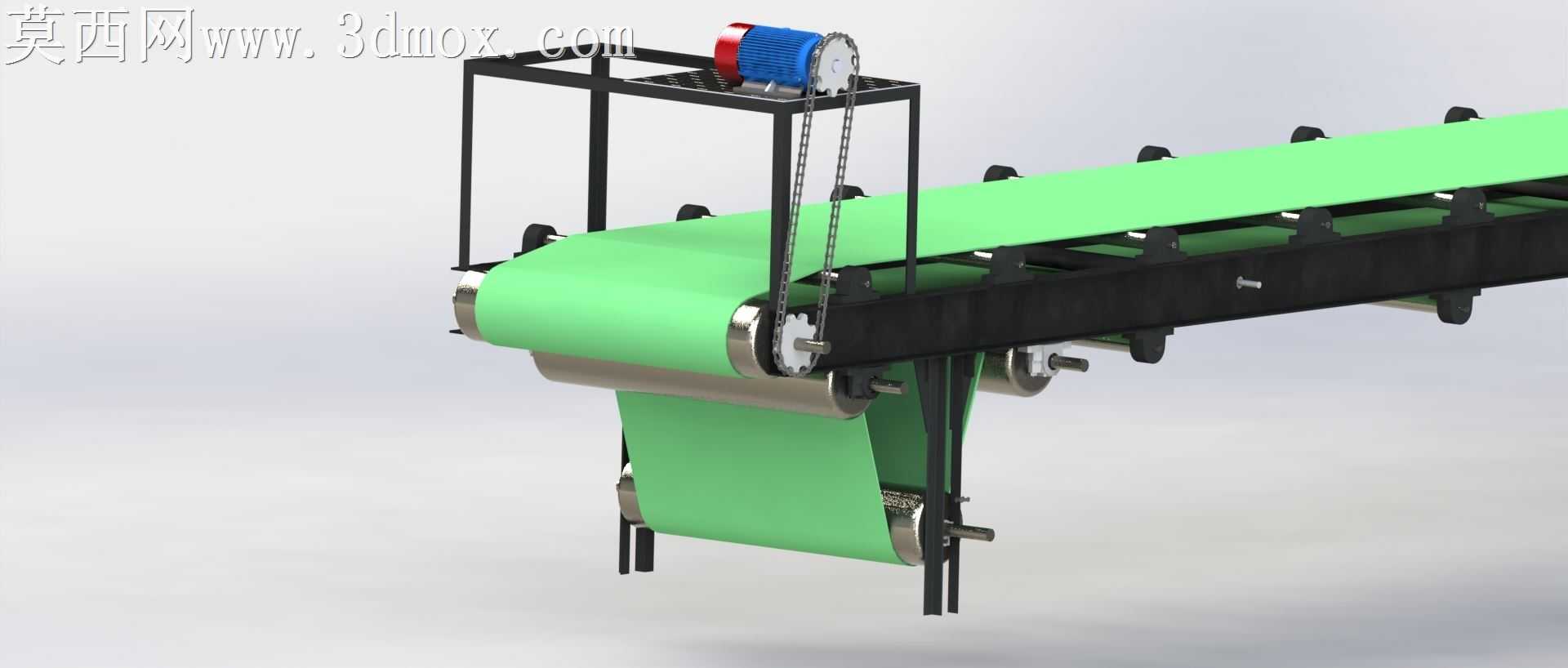

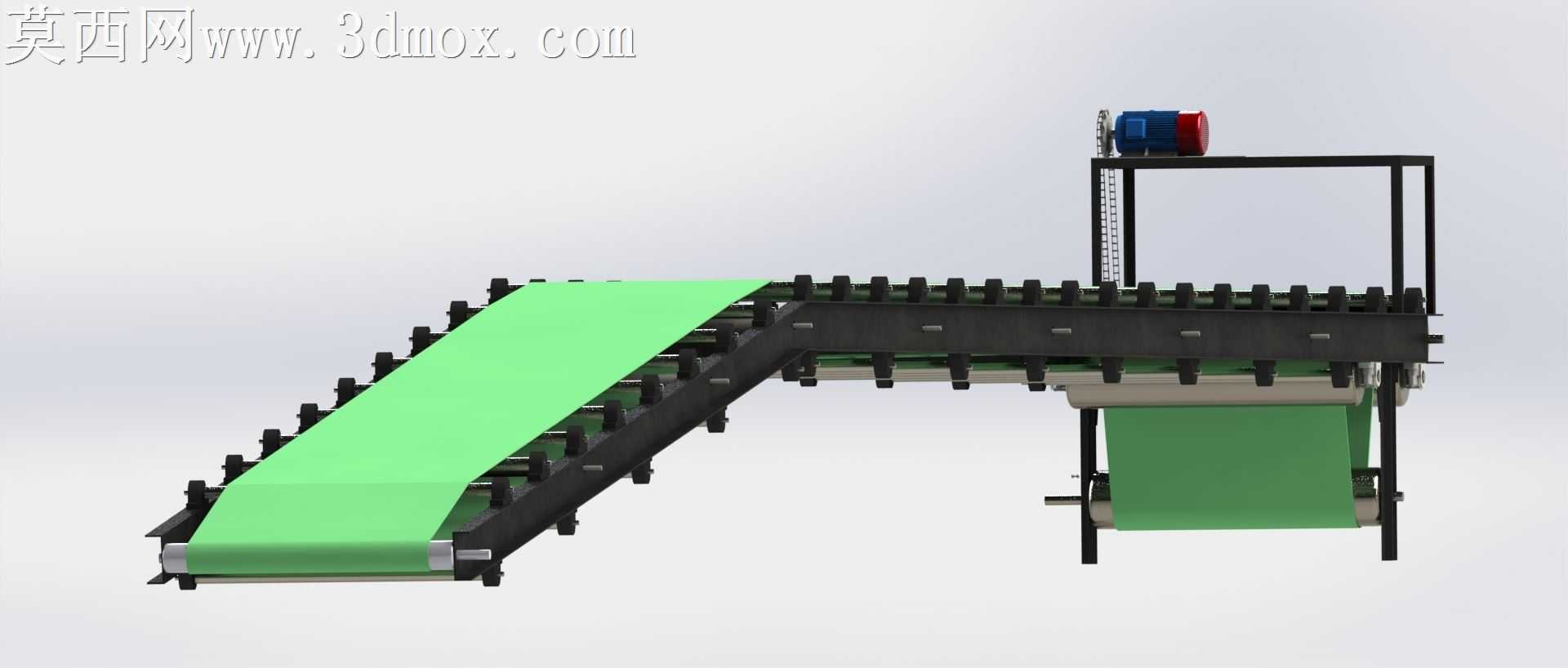

本模型为不同标高结构的皮带输送机三维设计作品，建模过程中严格遵循机械设计规范，对设备各组成部分进行了1:1比例的精准还原。建模阶段首先搭建主体机架结构，采用方管焊接框架的结构形式，对机架的支撑腿、横梁、电机安装支架等部件逐一建模，保证各部件的装配约束关系完全符合实际生产中的安装逻辑，机架的支撑点位经过合理排布，可有效承载输送作业时的动静态载荷，避免运行过程中出现结构形变。传动系统部分完整还原了驱动电机、链传动机构、主从动滚筒的结构细节，驱动电机安装于机架上部的专用支架上，通过链条将动力传递至主动滚筒，建模时对链轮的齿形、链条的链节结构、滚筒的轴端装配位都做了精细化处理，可清晰展示动力传递的完整路径。输送带部分采用柔性材质模拟，还原了皮带绕经主从动滚筒、下托辊的张紧形态，同时针对不同标高的输送需求，设计了下折返的皮带布局，可实现两个不同高度点位之间的物料输送，托辊组按照合理间距排布，对输送带上分支起到有效承托作用，避免重载情况下皮带出现下垂跑偏问题。渲染阶段为不同部件赋予了贴合实际的材质属性，机架部分采用哑光黑色金属材质模拟喷涂后的方管结构，滚筒表面赋予亮面金属材质体现机加工后的金属质感，输送带采用浅绿色哑光橡胶材质，驱动电机部分还原了蓝红配色的工业电机外壳质感，链条、传动轴等部件赋予镀锌金属材质，整体渲染效果真实还原工业现场输送机的外观特征。设计思路上聚焦实用性，该结构可适配有高差的生产工位物料转运需求，整体结构紧凑，驱动端布局合理便于日常维护检修，各易损部件的装配结构都预留了拆装空间，模型完整呈现了该类高差皮带输送机的全部结构特征，可用于相关设备的方案展示、结构参考以及教学演示使用，能够直观展现带式高差输送设备的工作原理与结构组成。
