管式螺旋输送设备三维结构设计

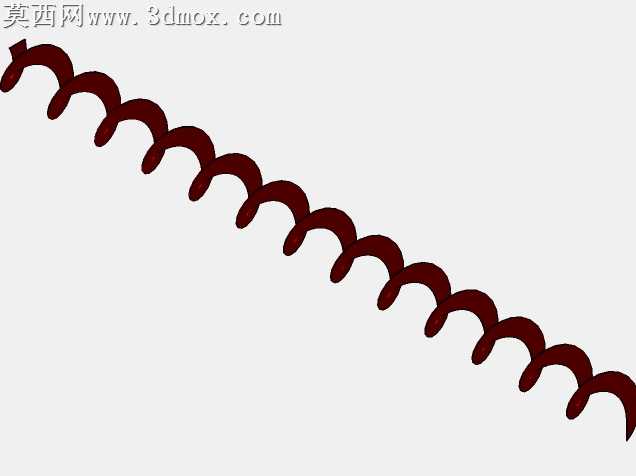

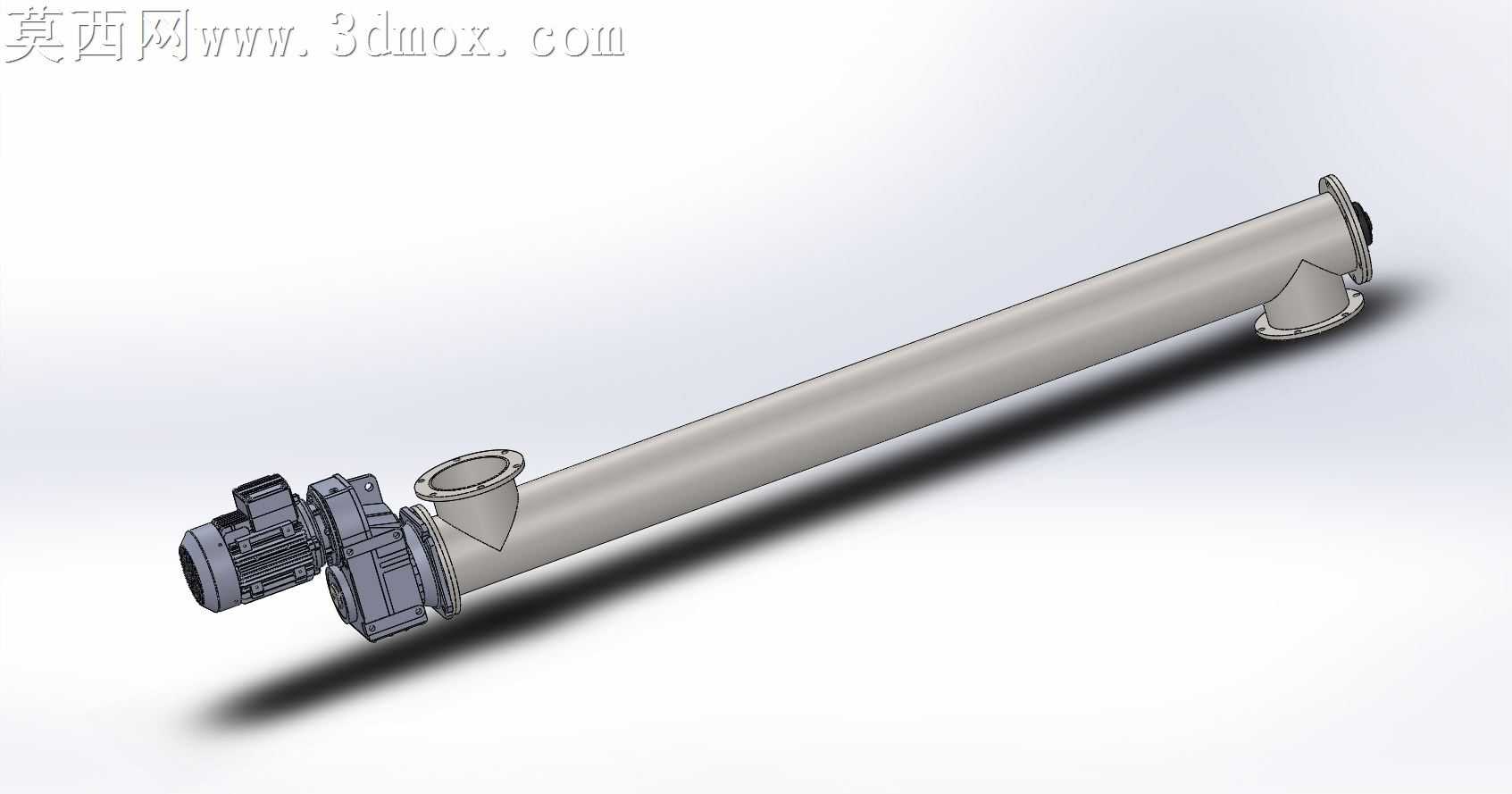

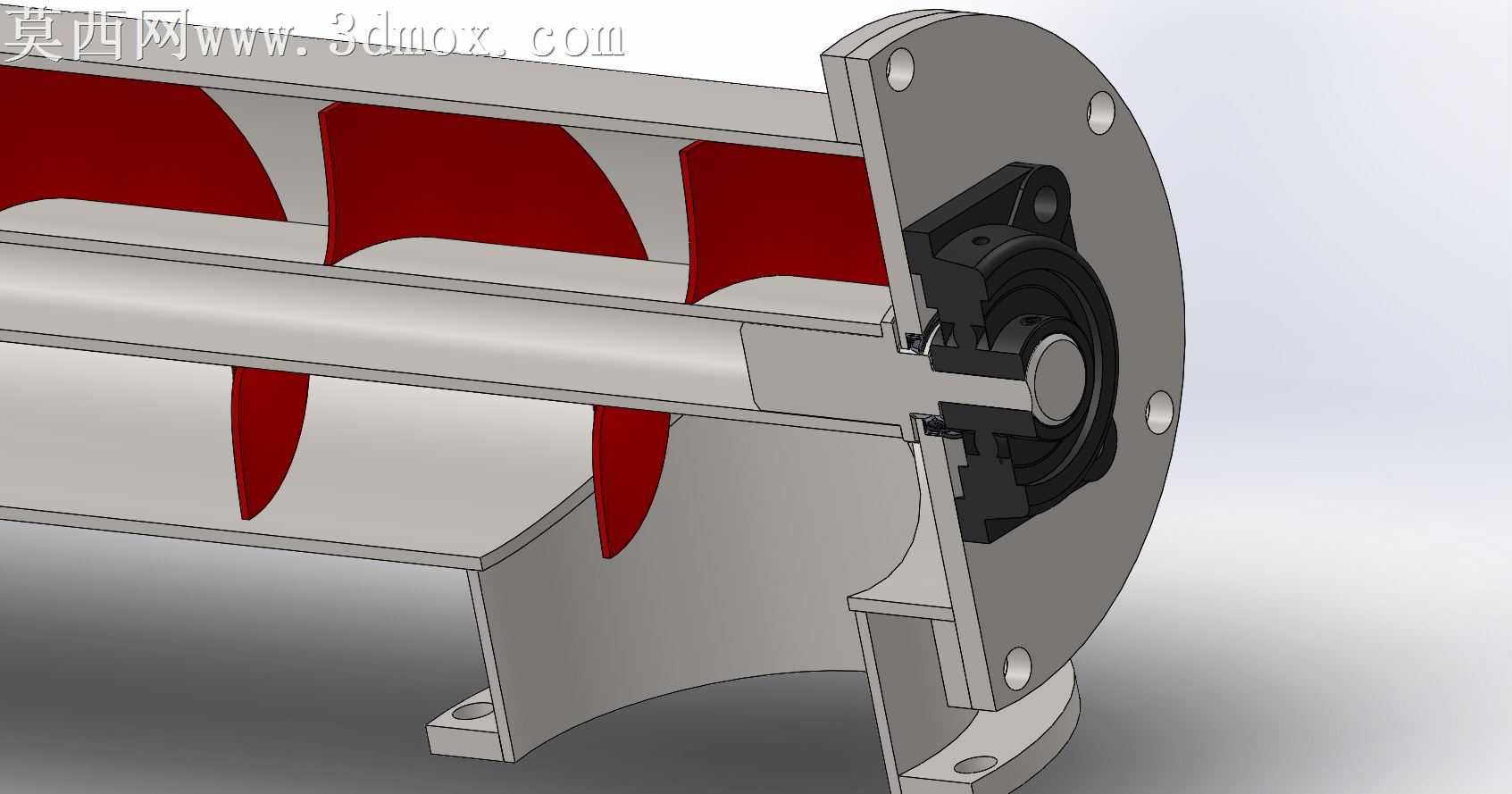

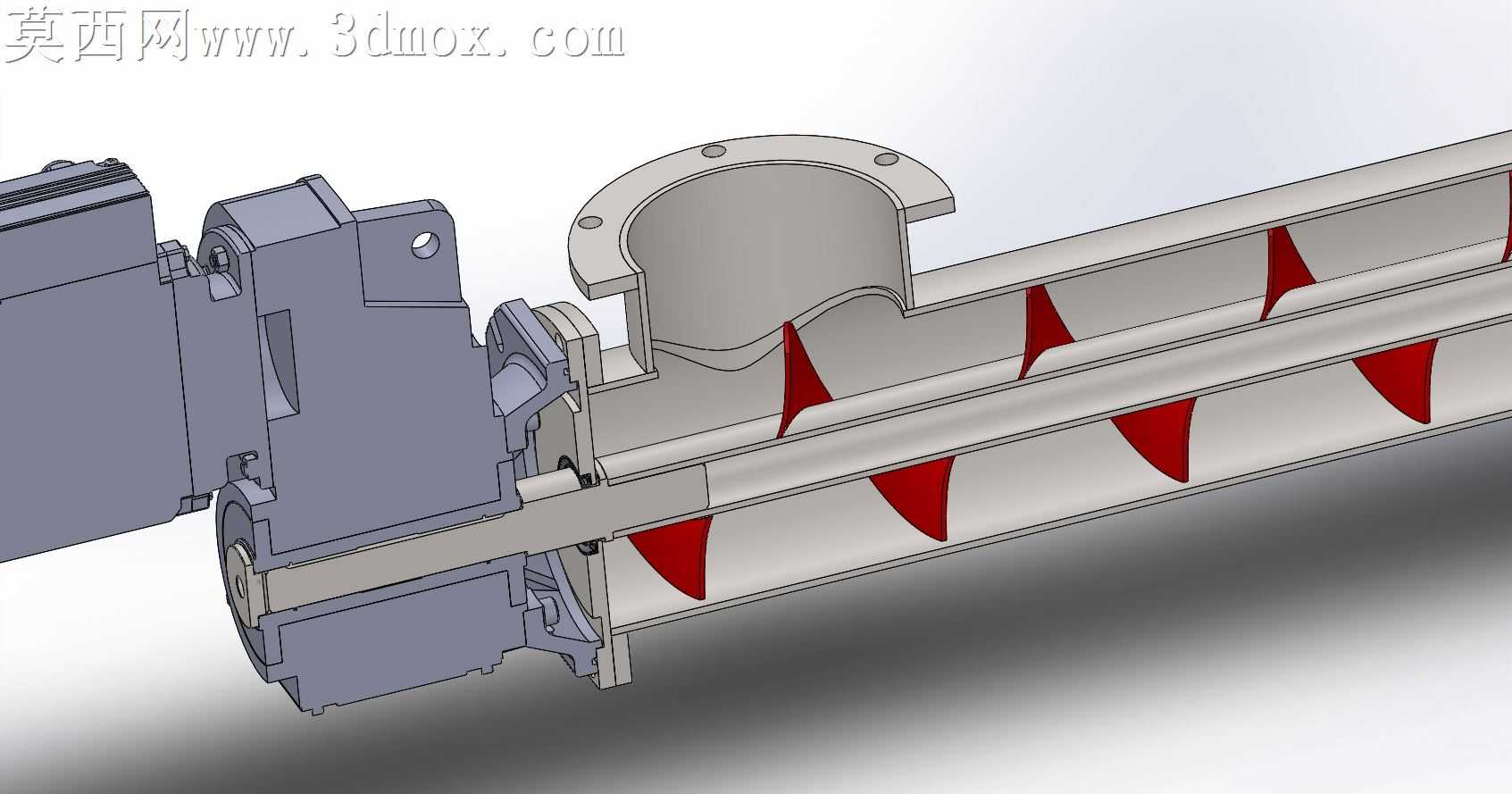

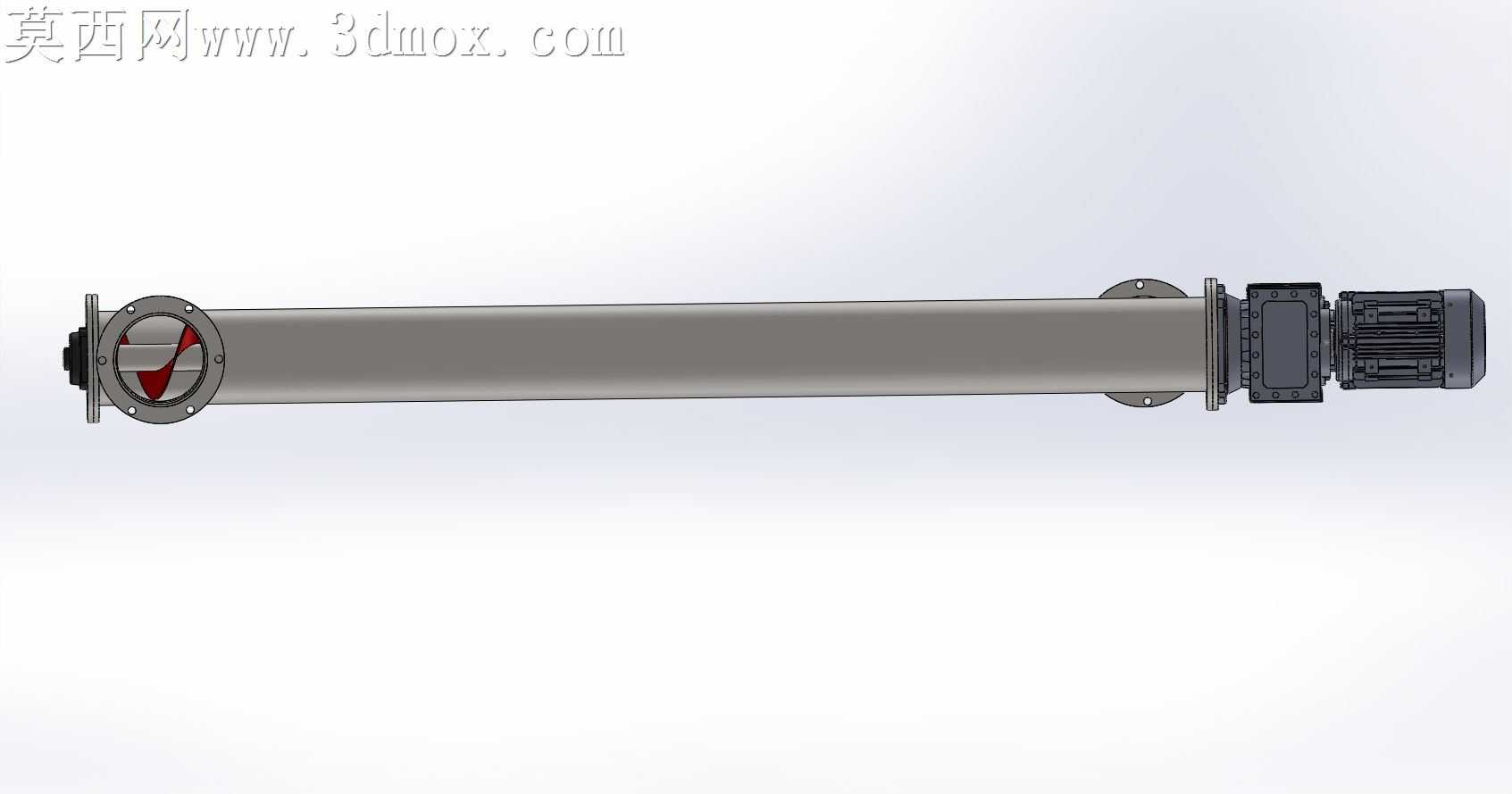

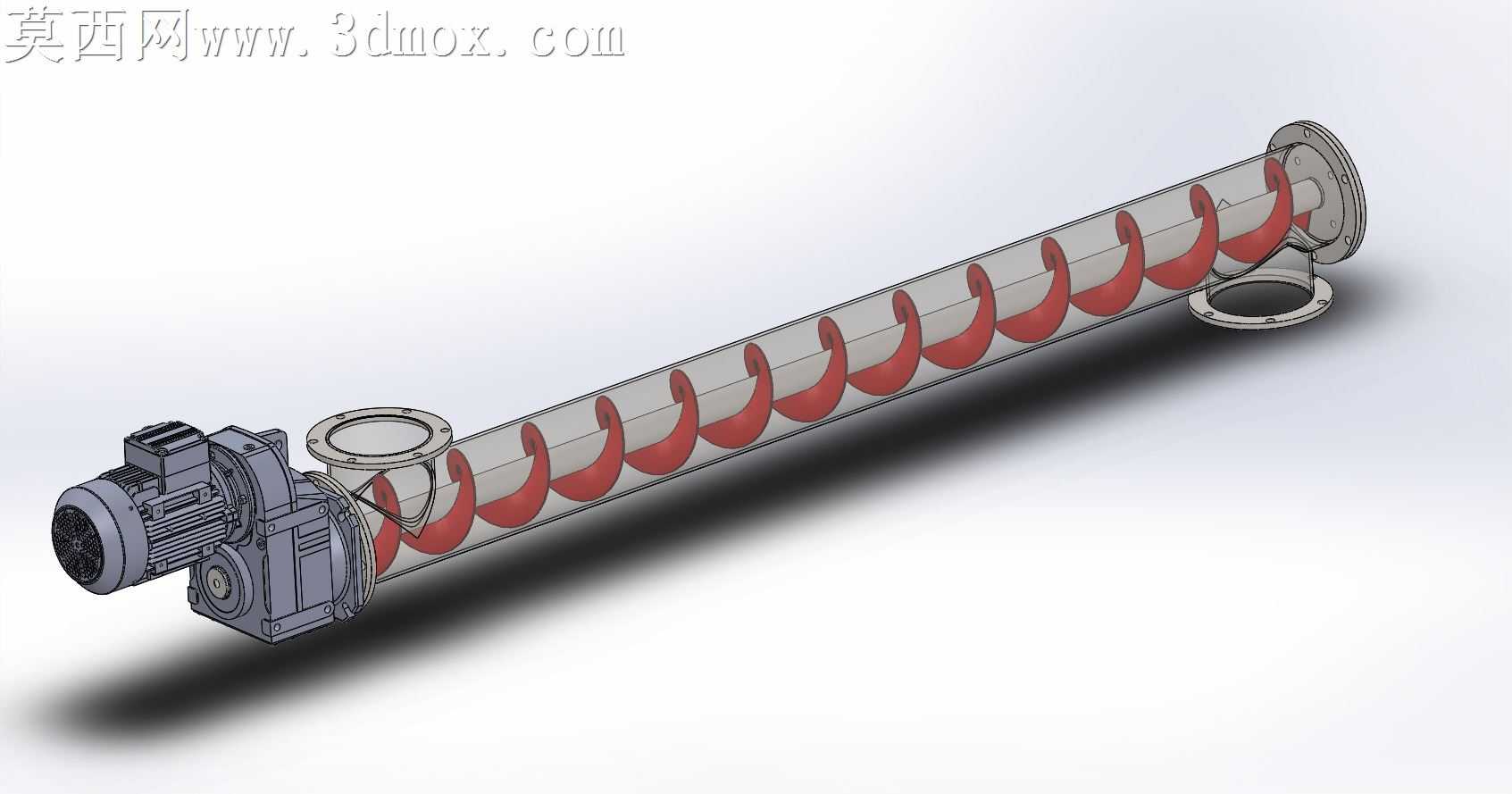

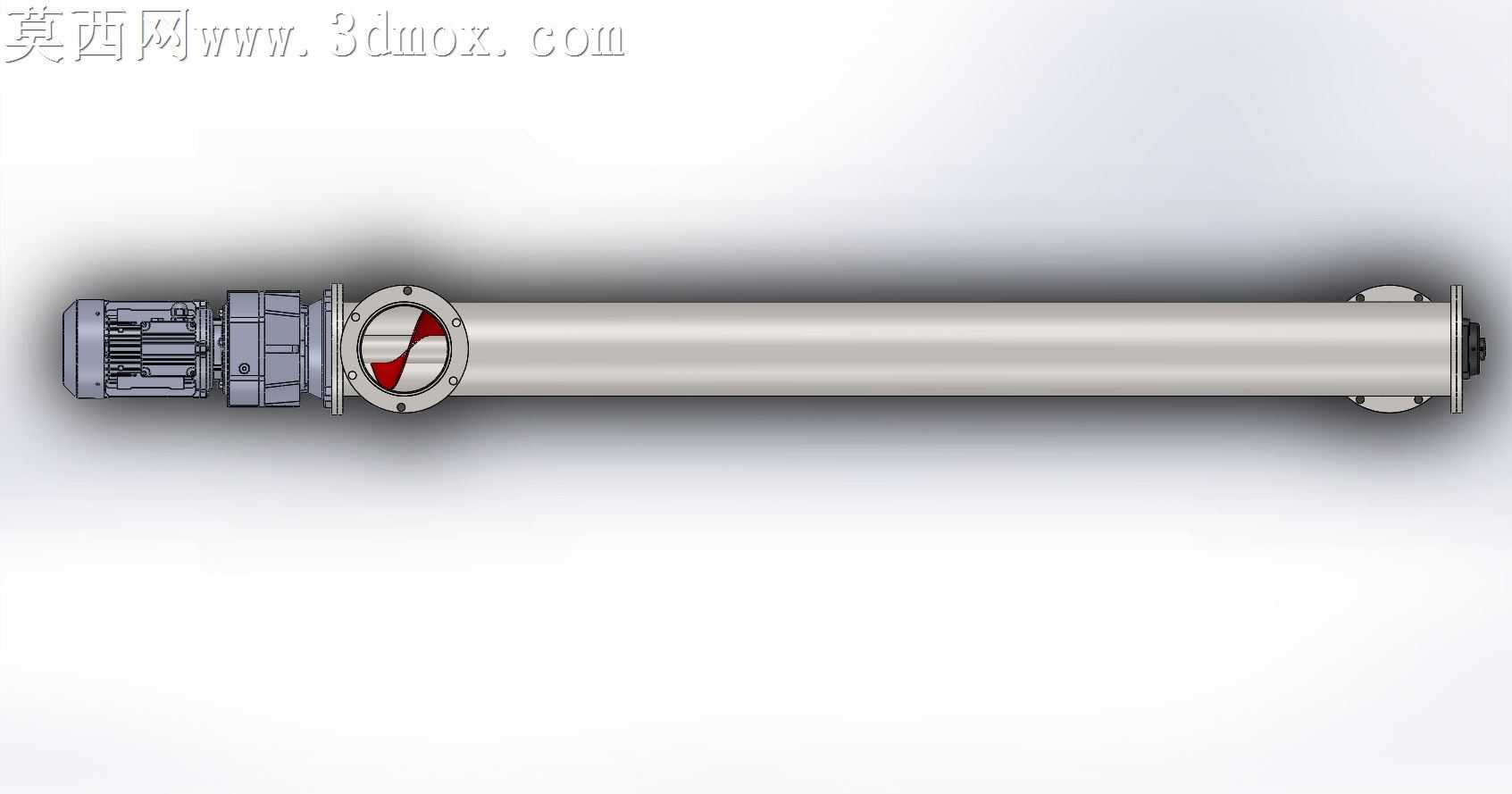

本作品为管式螺旋输送机的三维参数化建模成果，建模过程严格遵循机械设计规范，先梳理设备整体功能逻辑：该设备依靠螺旋轴旋转推动物料沿封闭管腔移动，可完成粉状、颗粒状物料的水平或小倾角密闭输送，避免物料洒落与扬尘。建模阶段先搭建整体装配基准，以输送管筒体为核心基准件，依次完成各零部件的建模与装配：首先构建圆柱形输送管主体，在筒体对应位置设计进料口与出料口的法兰连接结构，法兰端面预留标准螺栓孔位，保证与上下游设备的对接兼容性；之后完成螺旋轴组件建模，螺旋叶片采用等螺距连续螺旋结构，沿中心轴均匀排布，叶片与筒体内壁保留合理装配间隙，既避免运转卡滞，又减少物料残留；驱动端配套减速电机组件，建模时还原减速电机的箱体轮廓、输出轴连接结构、电机散热筋与接线盒细节，通过联轴器将减速电机输出端与螺旋轴端部连接，保证动力传递的同轴度；筒体两端设计端盖密封结构，内置轴承安装位，对螺旋轴形成两端回转支撑，避免轴系运转时出现挠曲变形。材质与渲染阶段，针对不同零部件赋予对应材质属性：输送筒体采用哑光金属钢材材质，还原工业碳钢的磨砂质感；螺旋叶片与中心轴赋予光亮金属材质，体现机加工零件的表面质感；减速电机箱体采用铸铁哑光材质，接线盒与密封件采用工程塑料与橡胶材质，通过光影渲染突出各部件的装配层次与结构边界，清晰展现设备的整体外观与部件衔接关系。设计过程中充分考虑设备的实用性：整体采用封闭管式结构，可避免输送过程中物料外泄与外界杂质混入，适合易扬尘、易受潮物料的输送作业；驱动端采用直连减速电机的布局，缩小设备整体占用空间，传动效率更高；进出料口采用标准法兰接口，可灵活适配不同的生产管路布局，设备整体结构紧凑，运转平稳，可用于建材、化工、粮食加工等行业的散料输送场景，建模过程中所有配合面均按照实际装配公差设置约束，还原真实设备的装配关系，可直接用于方案展示、结构校核与教学演示。
