倾斜式轮胎CV切割输送设备设计

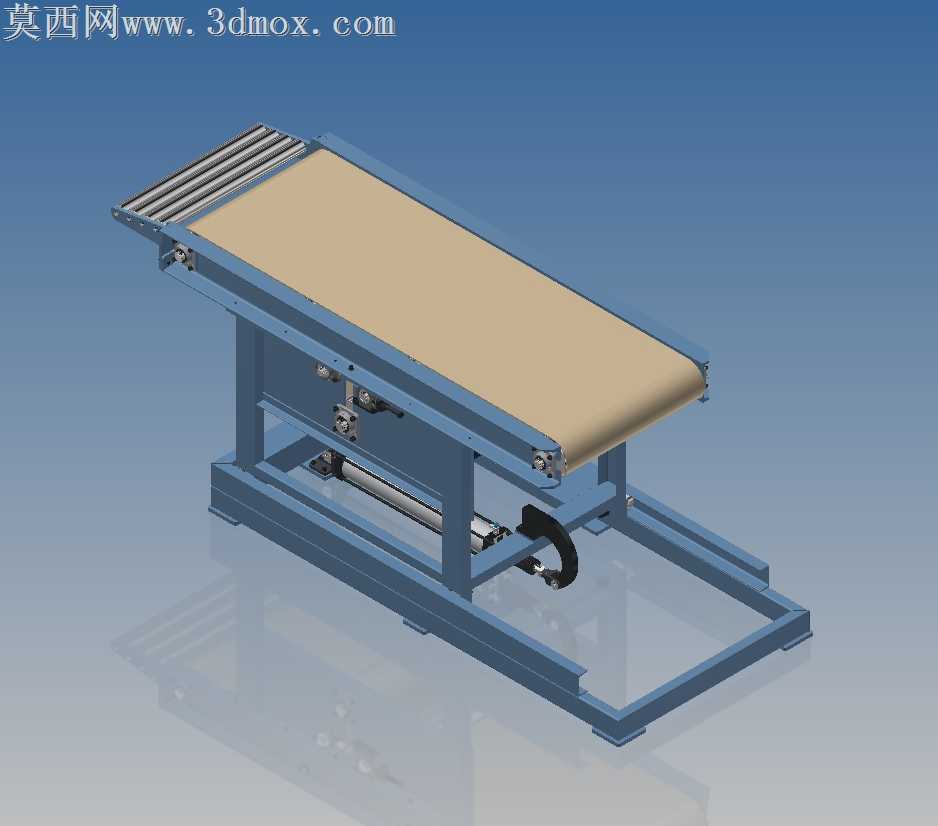

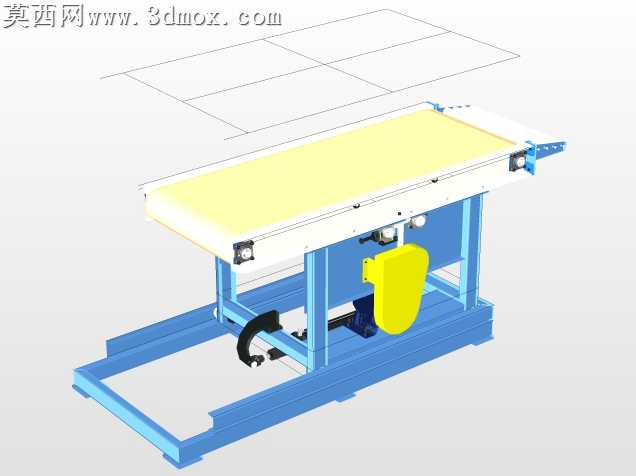

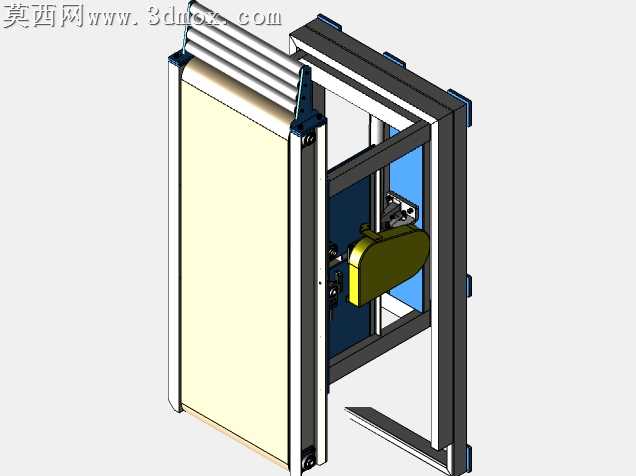

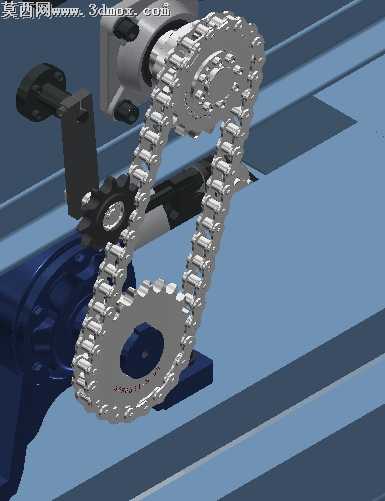

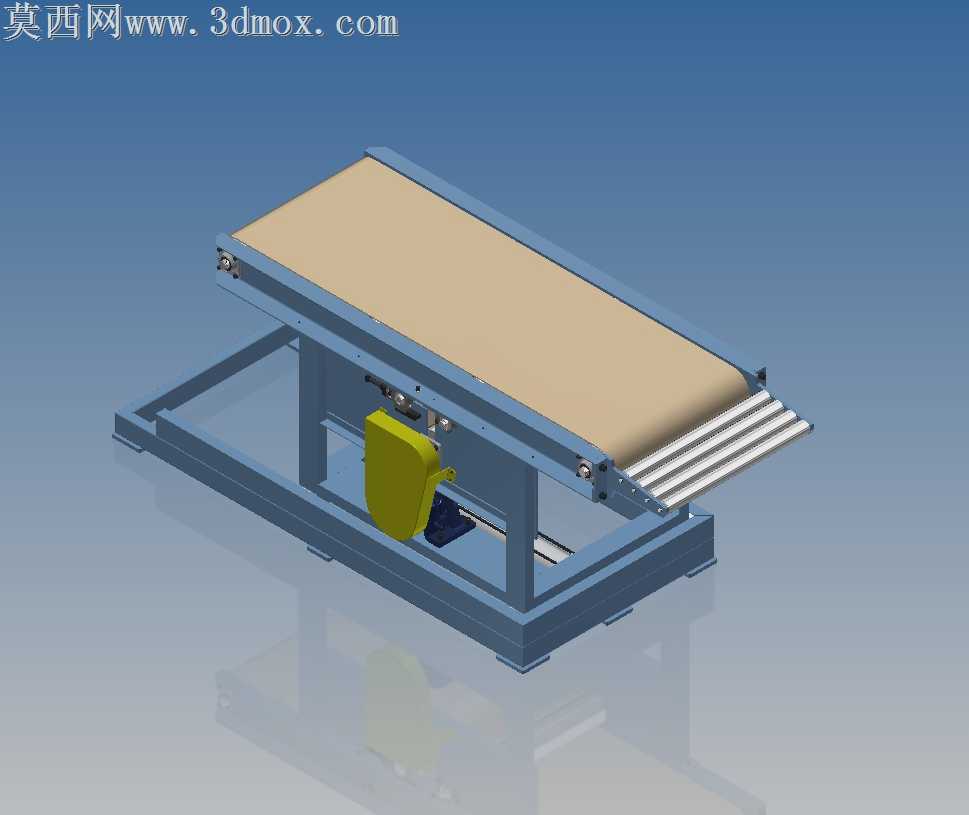

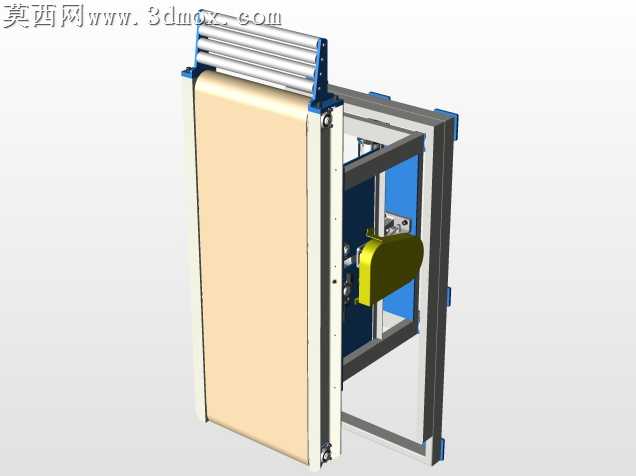

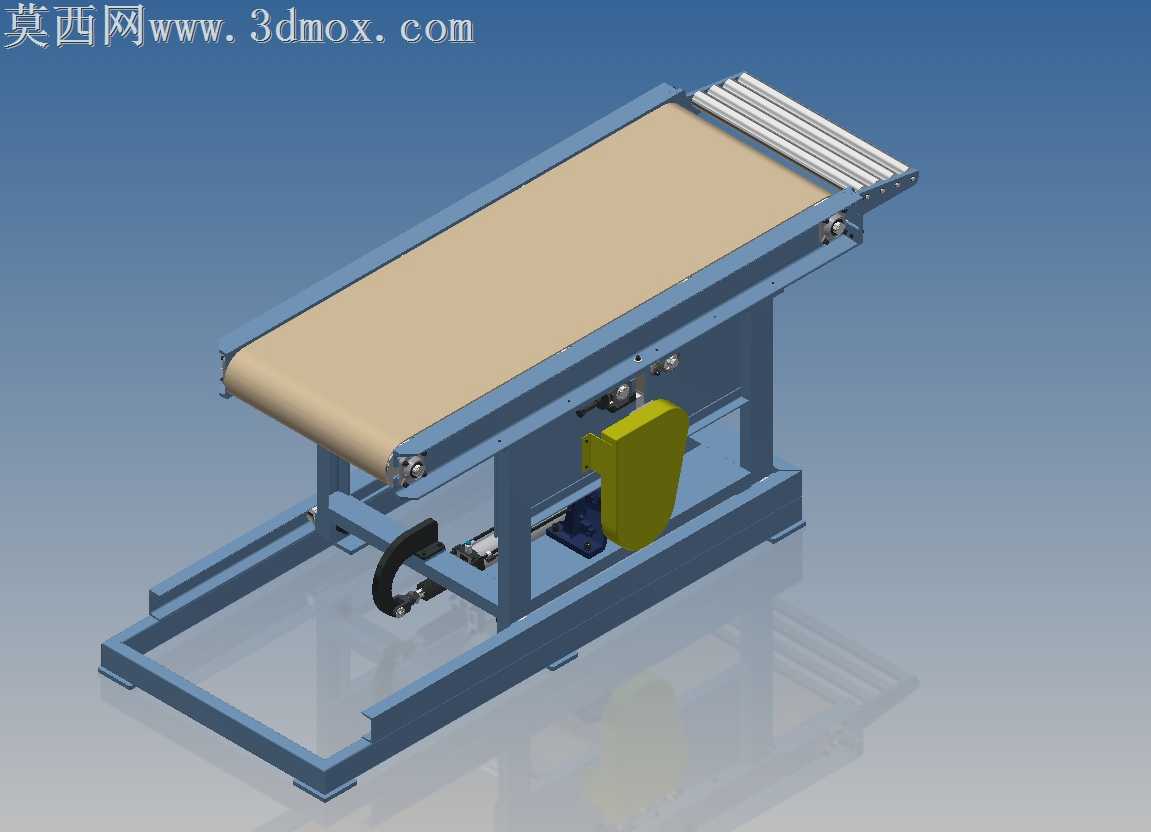

本作品为针对轮胎CV切割工序设计的专用倾斜式皮带输送设备三维建模成果，建模过程中严格遵循工业设备设计的实际尺寸规范，对设备各组成部分进行了1:1比例的精细化还原。整体建模从底部框架式机架开始搭建，采用型钢焊接机架的结构逻辑，通过三维软件的特征建模功能完成机架各型材的拼接、安装位预留、地脚支撑结构的设计，确保机架部分的结构强度符合重载输送的承重要求。中部输送主体部分，对主传动滚筒、改向滚筒、张紧机构进行了独立建模，还原了滚筒的轴端安装、轴承座定位结构，皮带部分采用柔性材质模拟，贴合倾斜布置的输送路径，准确呈现了皮带在张紧状态下的包覆形态，同时对皮带表面的防滑纹理做了细节处理，适配轮胎物料输送过程中的防滑需求。设备的驱动与执行机构部分，建模时还原了驱动电机的安装支座、传动连接结构，以及切割工位对应的执行组件安装位，其中黄色护罩覆盖的驱动单元、黑色的管线排布组件、气动执行元件的安装结构都做了精细化呈现，准确还原了各部件的装配关系与空间位置。渲染环节采用工业蓝作为机架主体的材质配色，模拟工业钢材喷涂后的哑光金属质感，皮带部分采用米黄色橡胶材质，还原橡胶材质的漫反射质感，驱动护罩采用亮黄色工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果贴近真实工业设备的视觉观感。设计思路上，采用倾斜式输送布局，能够让轮胎在输送过程中依靠重力保持稳定的工位姿态，方便对接CV切割工序的作业需求，框架式的底部机架预留了充足的部件安装空间，方便后续维护调整，滚筒端的张紧结构设计能够方便后期调整皮带松紧度，延长设备的使用寿命，整体结构紧凑，各部件的装配间隙、运动干涉都经过建模阶段的校验，确保结构设计具备实际生产落地的可行性，能够为轮胎切割工序的输送工位设计提供完整的三维参考。
