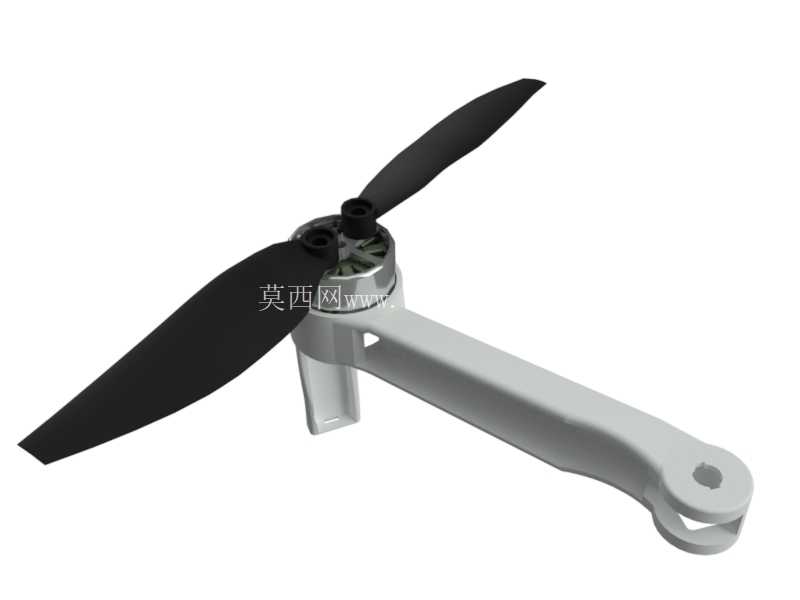

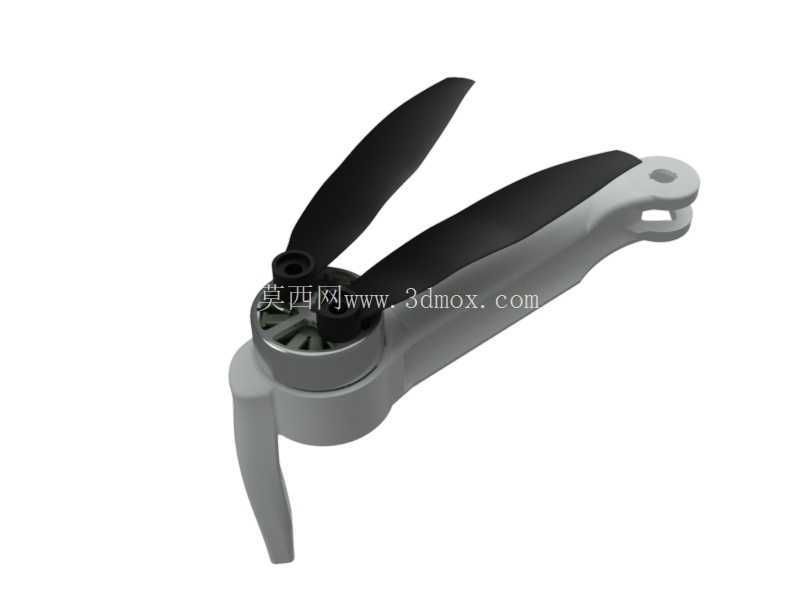

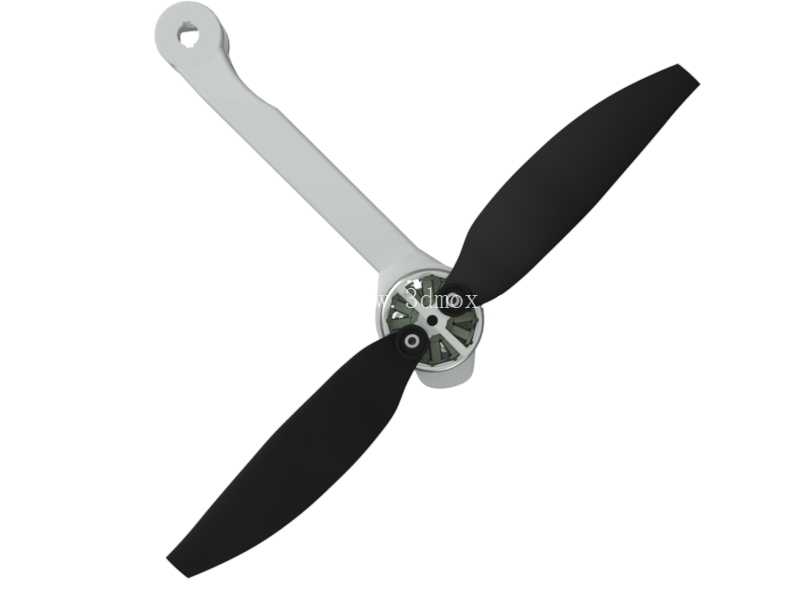

大疆Mini系列无人机适配螺旋桨逆向设计

日常做消费级无人机维修、改装以及3D打印配件开发的从业者，大概率都遇到过小尺寸航拍无人机螺旋桨损耗后配件难匹配的问题，尤其是大疆Mavic Mini、SE、Mini 2这类入门级航拍机型，原厂桨叶单组采购成本不低，第三方副厂桨叶又常存在动平衡偏差大、翼型匹配度差的问题，装上去之后容易出现机身抖动、续航缩水、飞行噪音增大的情况，严重时甚至会影响飞控的姿态判断，带来炸机风险。这套适配大疆Mini系列的螺旋桨逆向设计成果，就是针对这类实际使用痛点完成的，整个逆向过程没有依赖工业级三维扫描设备，完全通过数显卡尺完成关键尺寸的测绘，对于没有专业扫描设备的个人设计者、小型维修工作室来说，这套测绘思路本身也有很强的参考价值。

从实际应用场景来看，这类小尺寸两叶螺旋桨主要服务于起飞重量在249g级别的消费级航拍无人机，这类设备本身对起飞重量极其敏感，桨叶的重量偏差、翼型效率会直接影响整机的续航表现与悬停稳定性。设计过程中没有直接照搬原厂桨叶的翼型参数，而是选用了Gottingen 495翼型做适配调整，核心调整方向是匹配3D打印的工艺特性——毕竟很多个人用户拿到模型后会选择用PLA、PETG等常见FDM耗材打印桨叶，原厂翼型的部分薄边结构如果直接打印，很容易出现层间结合力不足、高速旋转时桨尖断裂的问题，调整后的翼型在保证气动效率的前提下，适当加厚了桨根到桨中位置的截面厚度，同时对桨尖的后掠角度做了细微修正，既减少了打印过程中的翘边概率，也能降低高速旋转时的翼尖涡流噪音。

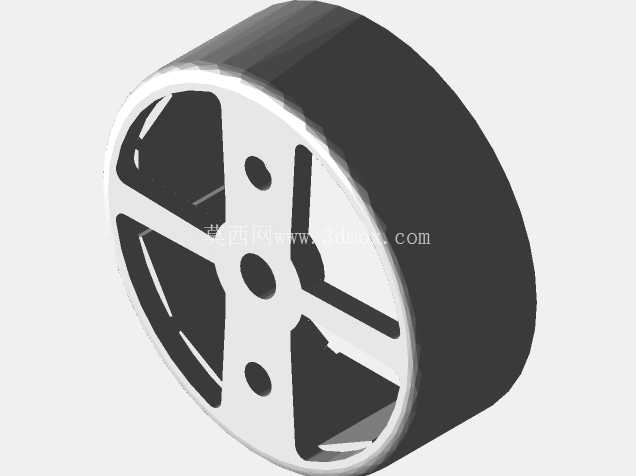

安装边界尺寸的测绘是整个逆向过程的核心，桨叶中心的安装孔位直接和电机输出轴配合，孔位的同轴度、安装座的卡槽尺寸如果出现0.1mm以上的偏差，就会导致桨叶安装后出现偏心，高速旋转时的振动会直接传导到机身 IMU 模块，导致画面出现果冻效应。测绘时重点校准了安装孔的内径、卡槽的深度与宽度、桨叶压紧面的平面度三个核心尺寸，保证打印完成的桨叶可以直接卡入原厂电机的安装座，不需要额外打磨或者粘接固定，和原厂桨叶的安装逻辑完全一致。同时桨叶展开后的回转半径严格匹配原厂桨的尺寸参数，不会出现桨叶旋转时碰到机臂折叠结构的问题，对于自己改装机臂延长件的用户，也可以基于这个模型的安装接口调整桨叶长度，适配不同的动力配置需求。

从功能特性来看，这套两叶螺旋桨的设计兼顾了打印可行性与实际飞行性能，桨叶的曲面过渡做了连续曲率处理，不管是FDM打印还是光固化打印，都不需要添加过多的支撑结构，桨叶工作面的支撑拆除后只需要简单打磨就能达到足够的表面光洁度，不会因为表面粗糙度的问题导致气动效率下降。针对日常使用中容易出现的桨根断裂问题，设计时在桨根和安装座衔接的位置做了圆弧过渡处理，分散了高速旋转时的应力集中点，相比原厂薄壁桨根的设计，3D打印成品的抗摔打能力有明显提升，日常低空飞行碰到细小树枝、轻微炸机落地时，不容易出现桨根直接断裂的情况。

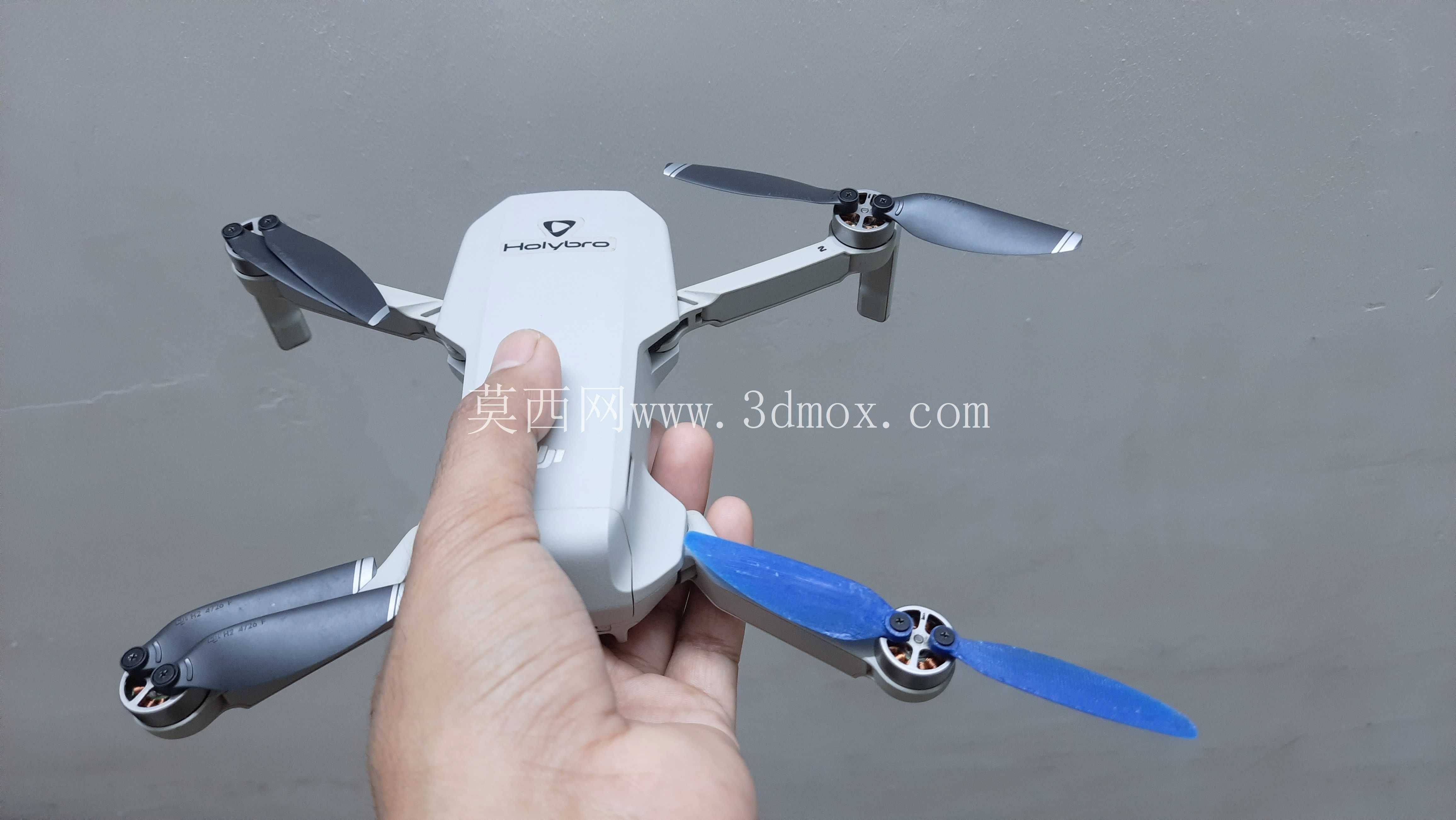

实际测试验证环节，这套桨叶安装到对应机型后，悬停状态下的电机油门值和原厂桨叶偏差控制在5%以内，不会出现电机负载异常升高导致的过热问题，飞行过程中的姿态响应速度和原厂桨叶基本一致，普通航拍场景下完全可以替代原厂配件使用。对于从事无人机维修、定制改装的从业者来说，这套模型既可以直接打印作为应急替换配件，也可以在其基础上调整翼型参数、桨叶长度，适配不同KV值的改装电机，甚至可以调整桨叶的平衡参数，适配搭载了小型运动相机的改装机型，拓展小尺寸航拍无人机的负载能力。
