铝型材框架结构桌面级FDM3D打印设备

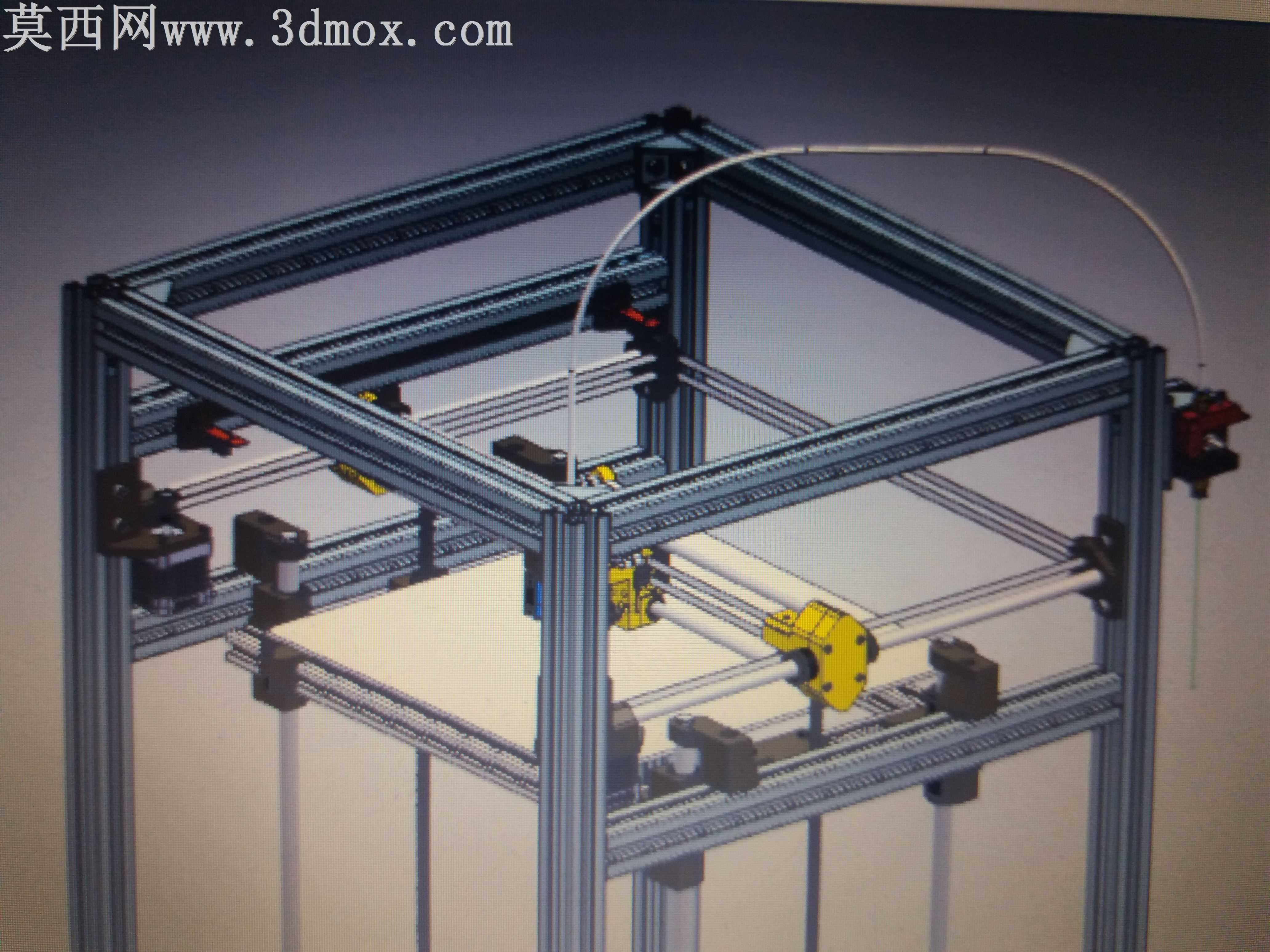

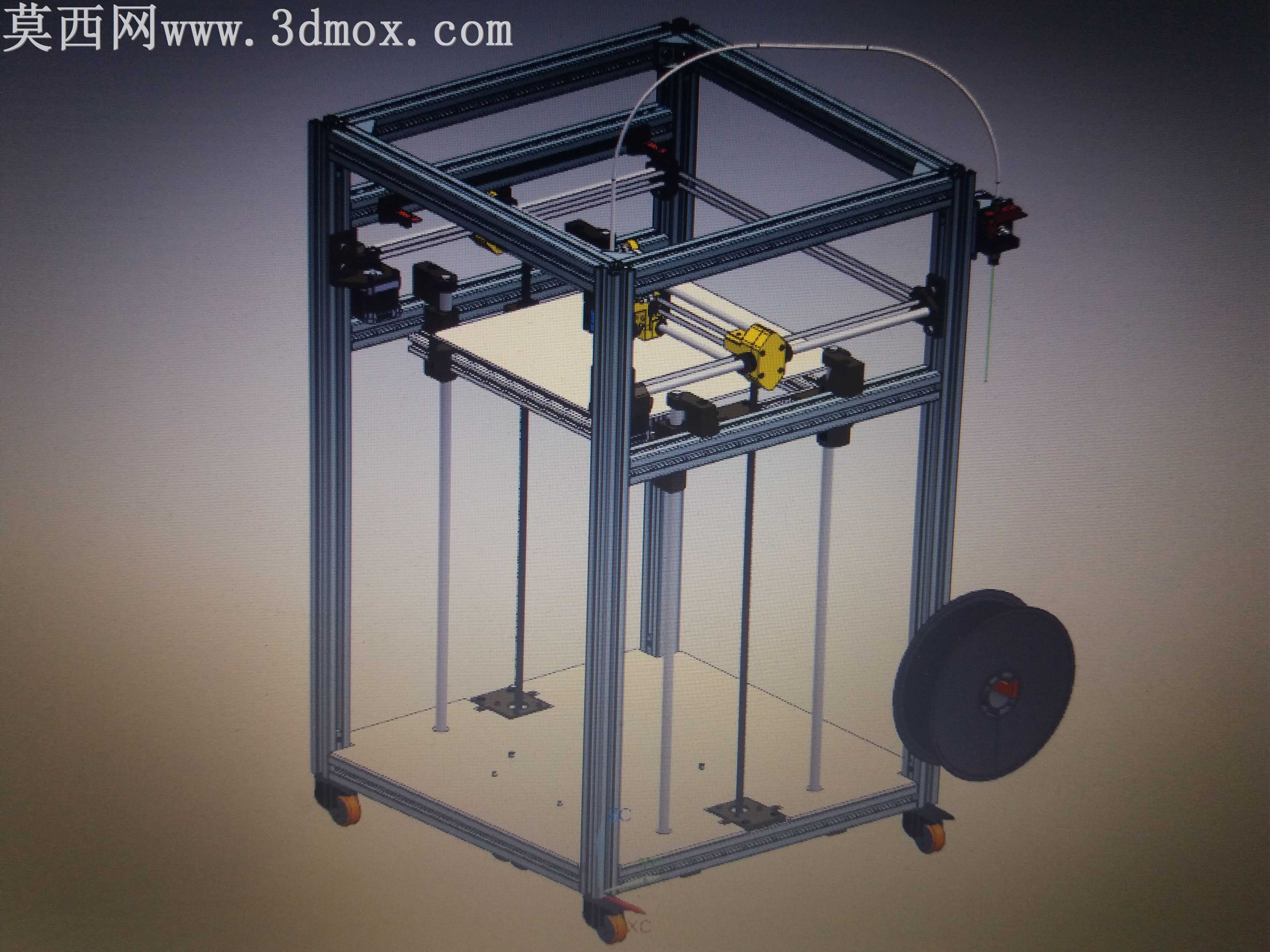

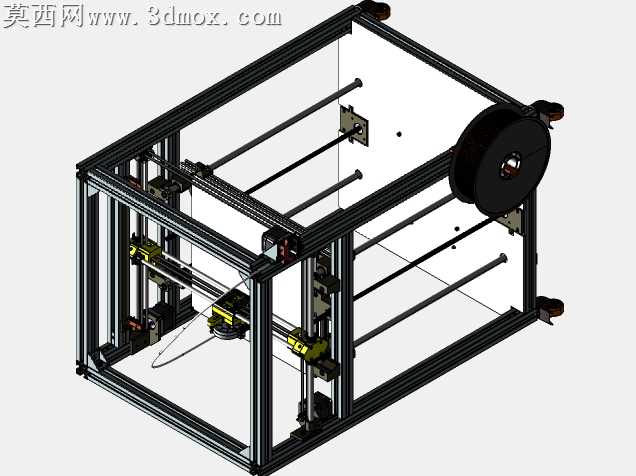

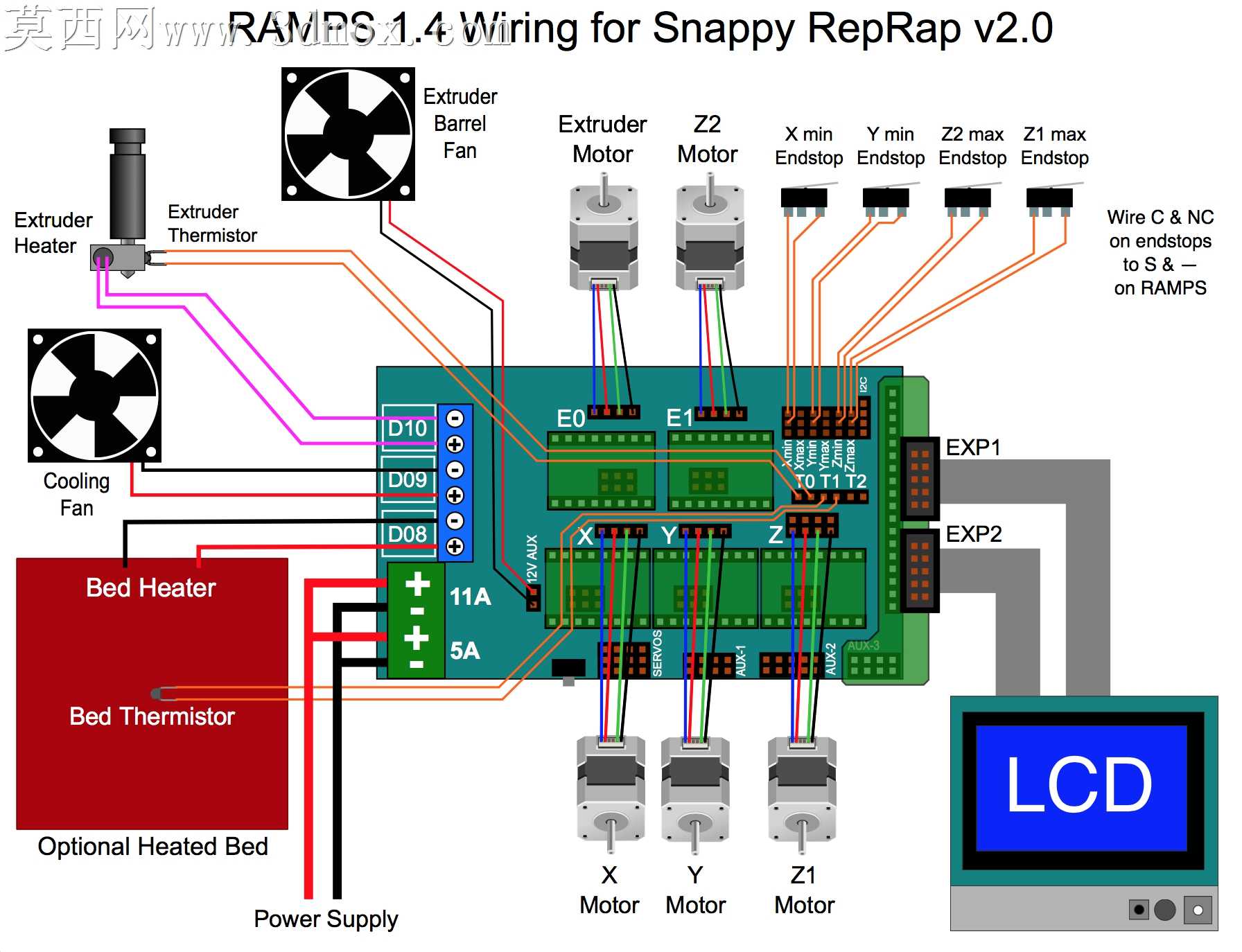

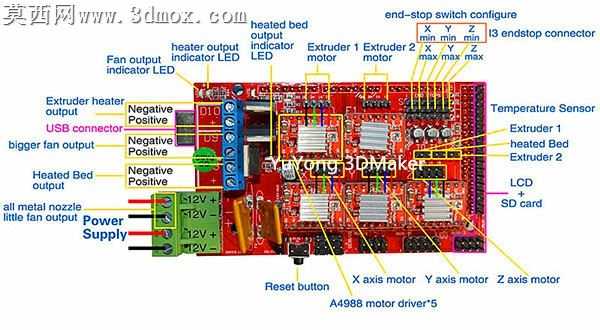

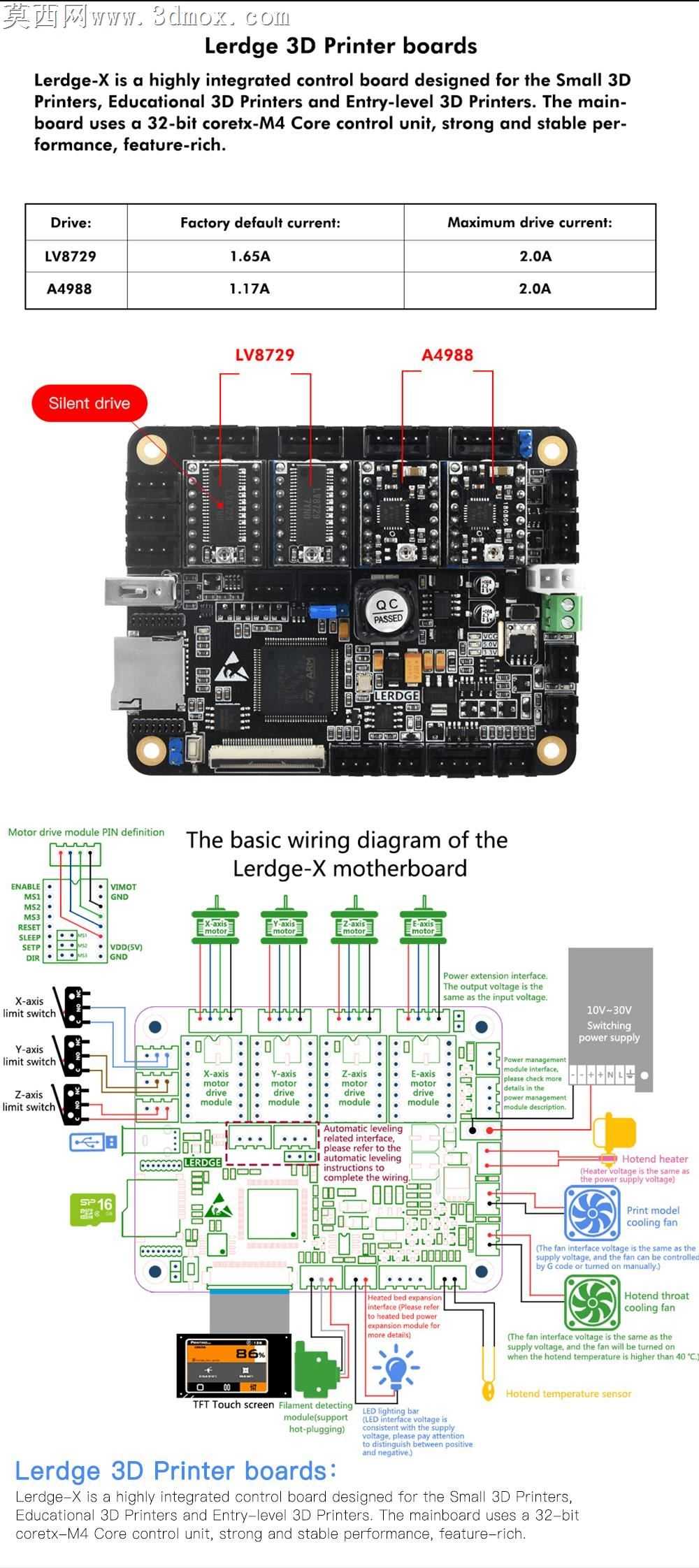

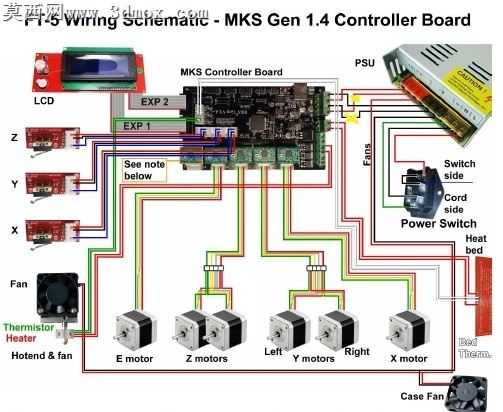

本作品为桌面级熔融沉积成型3D打印设备的三维建模方案，整体采用工业铝型材搭建核心框架结构，建模过程中严格遵循铝型材的标准截面参数与连接装配逻辑，对型材的槽道定位、角件连接位置、螺栓孔位都做了精准的尺寸约束，确保框架整体具备足够的结构刚性，能够有效抑制打印过程中传动组件高速运动产生的振动，保障打印精度。建模阶段针对设备的核心运动系统做了精细化设计：X、Y、Z三轴均采用光轴导轨搭配直线轴承的传动方案，对同步带轮的安装位、步进电机的固定座、传动惰轮的张紧结构都做了参数化建模，可根据实际装配需求快速调整轴系的平行度与传动预紧力；打印挤出机构采用近端挤出的安装布局，对挤出机的固定支架、散热风道、喷嘴加热块的装配间隙都做了干涉检查，避免运动过程中出现部件剐蹭的问题。材质渲染阶段，针对不同部件做了差异化的材质表现：铝型材部分采用磨砂银灰色金属材质，还原工业铝型材的表面氧化质感；光轴导轨采用抛光亮面金属材质，突出圆柱面的高光反射特性；3D打印的结构件采用明黄色哑光工程塑料材质，清晰区分定制加工件与标准工业配件；打印平台采用半透明磨砂材质模拟常用的玻璃打印床，还原实际使用中的视觉效果。设计思路上充分考虑桌面级设备的使用场景，将整机成型尺寸控制在300毫米×300毫米×400毫米的区间，兼顾大尺寸打印能力与桌面摆放的空间占用率；框架顶部预留了线材走线的弧形理线槽位，对电机线、温控线、限位开关线的走线路径做了隐藏式规划，避免线材外露干扰运动部件；所有非标准固定件都采用可3D打印的结构设计，降低设备的自制加工门槛，同时对所有标准件如螺栓、螺母、同步带、轴承都采用通用标准件库调用，确保建模完成后可直接导出物料清单进行采购装配。建模过程中对所有运动副做了运动仿真验证，确认三轴的全行程运动无干涉、无超程，限位开关的触发位置精准匹配各轴的运动极限，保障设备运行的安全性与可靠性。
