脉冲星大型颗粒挤出设备结构设计

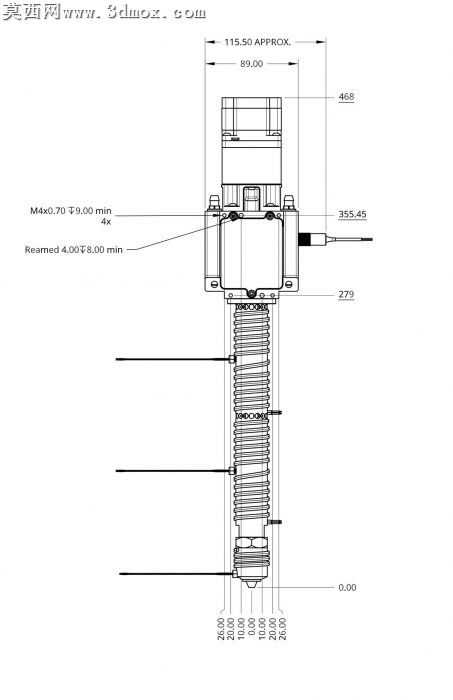

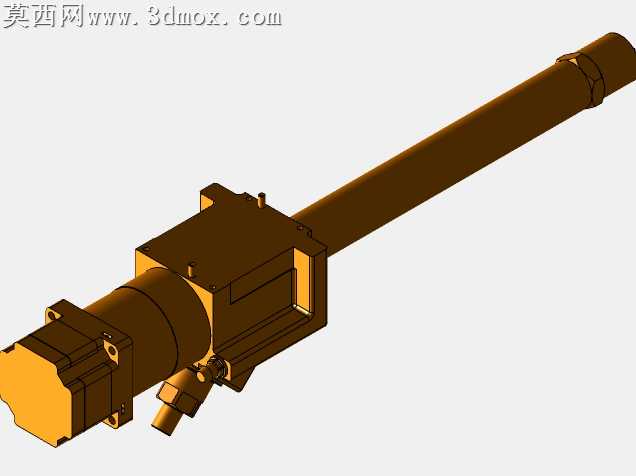

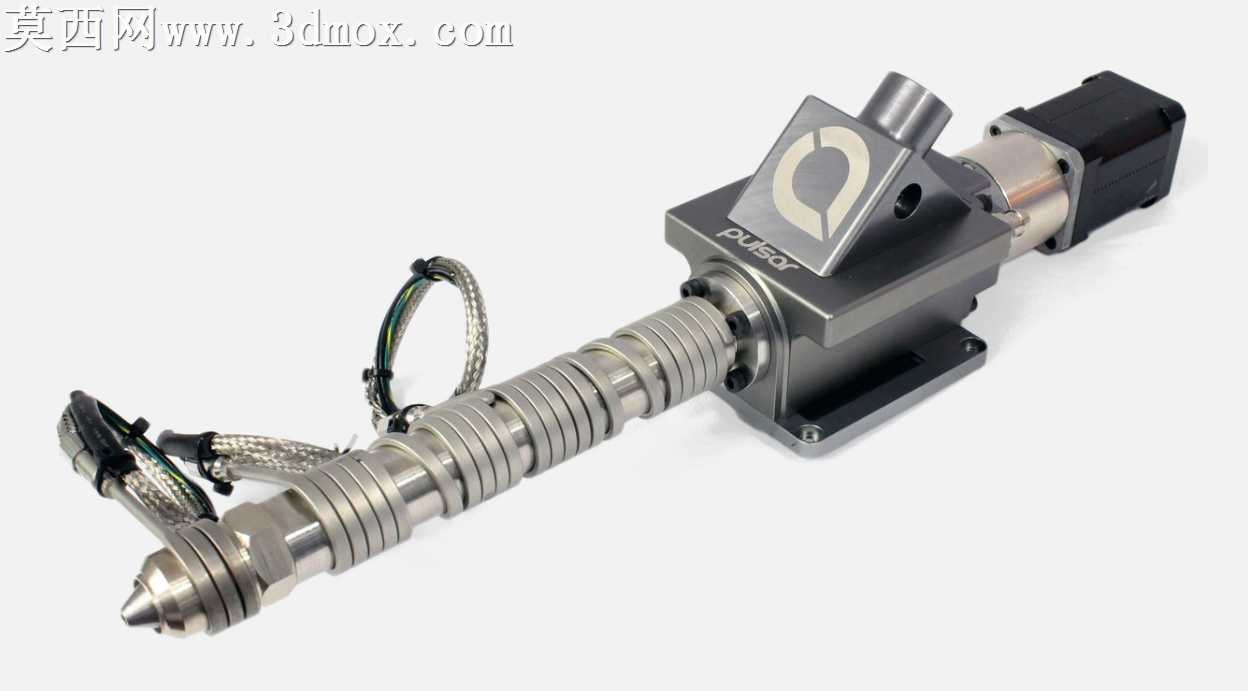

本模型为颗粒进料型大型挤出设备的完整三维建模成果，建模过程中严格遵循机械设计的尺寸配合规范，对设备的各个组成模块进行了精细化的结构还原。模型整体分为驱动单元、进料单元、挤出塑化单元、接线走线单元四大核心部分，驱动端采用伺服电机搭配传动连接结构的设计，建模时还原了电机的外壳散热纹路、输出轴连接定位结构、端盖固定孔位等细节，保证驱动模块的装配关系完全符合实际机械安装逻辑。进料单元设置于设备上部，建模时还原了进料斗的倾斜导料结构、与机身主体的密封连接法兰、进料口的防溢挡边结构，同时在进料座表面还原了品牌标识的凹凸细节，保证外观还原度。挤出塑化单元为设备核心，建模时对分段式挤出螺杆进行了逐段的螺纹参数还原，不同区段的螺距、螺纹深度根据颗粒塑化输送的功能需求做了差异化设计，螺杆外部的加热套筒采用分段式建模，还原了套筒之间的隔热隔圈、温度传感器安装位、前端的挤出喷嘴结构，喷嘴部分还原了多阶锁紧定位结构、出料口的锥面导流设计，保证熔体出料的流畅性结构逻辑合理。接线走线部分还原了设备的高温屏蔽线缆结构，建模时制作了金属编织屏蔽层的纹理细节、线缆接头的航空插头结构、线缆的固定卡扣位置，还原了实际设备的走线布局。材质渲染阶段，机身主体采用哑光金属灰的硬质铝合金材质，调整了金属粗糙度参数模拟机加工后的表面质感，驱动电机外壳采用黑色哑光工程塑料搭配局部金属亮面的端盖材质，挤出螺杆与喷嘴部分采用抛光不锈钢材质，调整反射参数呈现金属高光质感，屏蔽线缆部分还原了编织金属网的半反光材质特性，接线头部分采用黑色橡胶与金属插针的材质搭配，整体渲染光影采用柔和的工作室打光，突出设备的结构层次与材质差异，所有部件的装配间隙、孔位对位都经过干涉检查，保证模型的结构合理性，可直接用于设备结构展示、工作原理演示、改装设计参考等场景。
