BIGTREETECH TFT35 V3.0触控显示屏结构设计

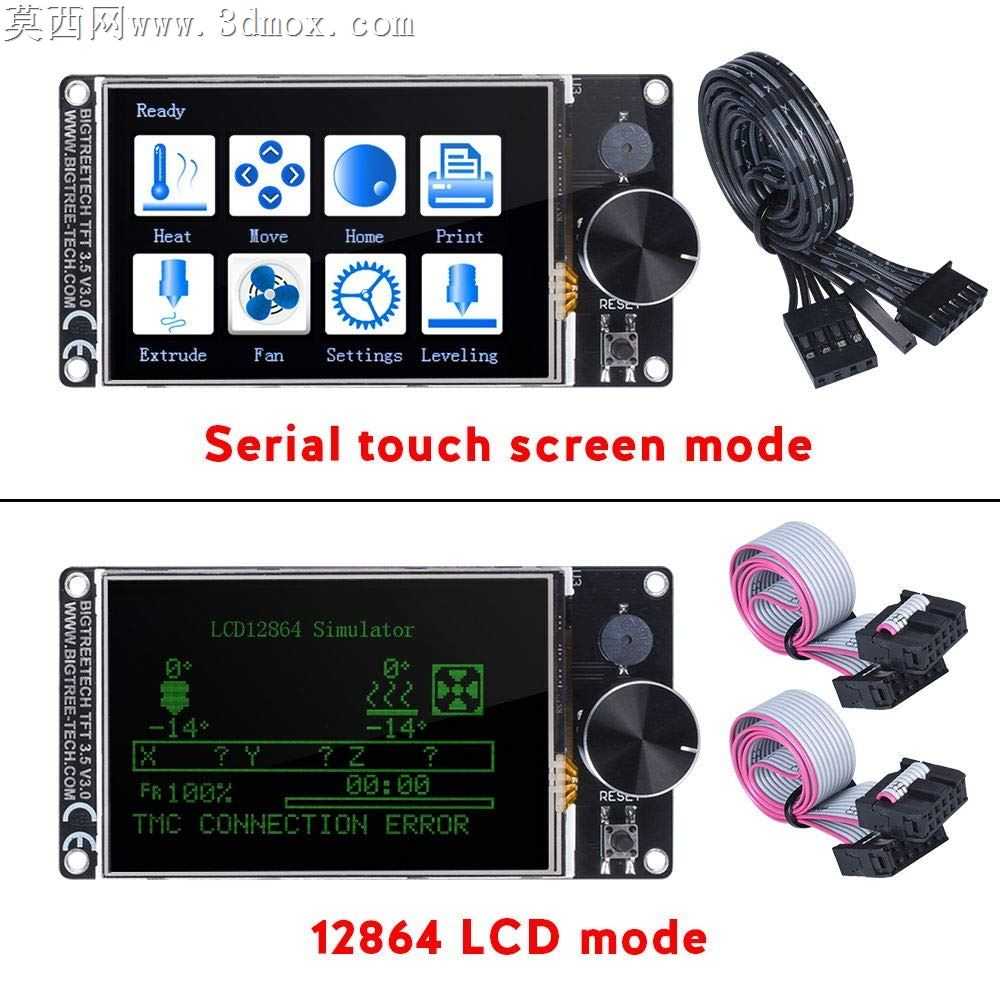

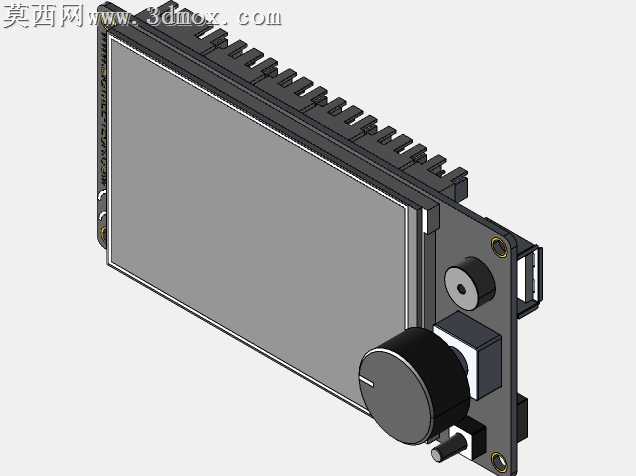

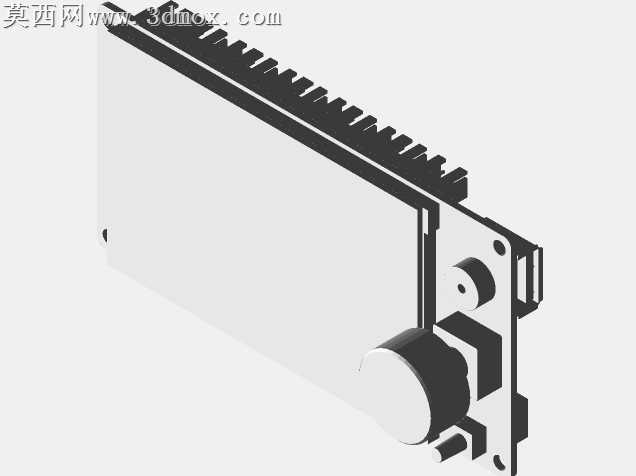

本模型为BIGTREETECH TFT35 V3.0触控显示屏的三维结构设计，建模过程严格参照实物尺寸进行1:1还原，整体建模逻辑遵循从核心PCB基板到外围功能部件的分层搭建思路，首先完成PCB板的轮廓绘制，精准定位板载元件的安装孔位、接插件位置与固定螺孔，确保所有安装位的公差控制在±0.15mm范围内，满足实际装配的精度要求。建模过程中对板载的旋转编码器旋钮进行了精细化结构还原，包括旋钮的防滑纹理、轴体配合结构、侧边按键的按压行程空间都做了准确复刻，同时对显示屏的边框结构、散热鳍片的排布做了细节处理，散热鳍片沿PCB板上边缘等距排布，每一片鳍片的厚度、间距都与实物保持一致，保证结构还原的真实性。材质渲染阶段，PCB板采用哑光黑的FR-4板材材质，旋钮部分做了哑光黑塑料与金属转轴的材质区分，显示屏面板采用半哑光的液晶面板材质，接插件部分采用亮面黑色塑料与金属针脚的材质搭配，整体渲染效果贴近实物的视觉质感，能够清晰呈现各部件的材质差异。结构设计上充分考虑了该显示屏的兼容特性，模型预留了与12864LCD显示器兼容的安装空间，外壳适配位置标注了对应的安装参考，能够直观呈现该触控屏与常规LCD显示屏的替换安装逻辑，板载的复位按键、SD卡插槽、扩展接口都做了完整的结构还原，没有省略核心功能部件的结构特征。建模过程中对容易被忽略的细节也做了处理，包括PCB板边缘的定位缺口、固定孔的铜衬套结构、旋钮下方的指示灯位置都做了准确呈现，整体模型装配关系清晰，各部件之间无干涉，既可以用于3D打印配件的结构参考，也可以用于设备整机装配的干涉检查，帮助设计者快速完成该触控屏在3D打印机设备上的安装布局设计，外壳适配部分的结构精度满足实际打印外壳的装配需求，无需额外调整尺寸即可完成配套外壳的设计匹配。
