Tronxy X3A 3D打印机进化版线缆链组件

在桌面级FDM 3D打印设备的长期运维场景中，运动部件的线缆防护一直是影响设备稳定性与使用寿命的核心细节之一，本次设计的Tronxy X3A进化版线缆链组件，正是针对原厂设备布线散乱、线缆反复弯折易破损、运动干涉频发等实际痛点完成的结构优化方案。从实际应用场景来看，该组件适配X轴运动端的打印头总成布线需求，覆盖挤出机加热线、热敏电阻信号线、散热风扇供电线、自动调平传感器连接线等多组线缆的规整收纳需求，解决原厂设备采用扎带固定线缆带来的弯折半径不受控、高速运动时线缆晃动剐蹭打印件、长期往复运动后线缆绝缘层疲劳断裂等常见问题。

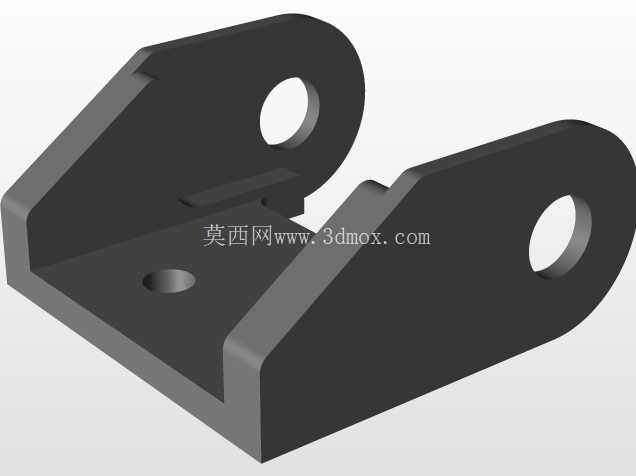

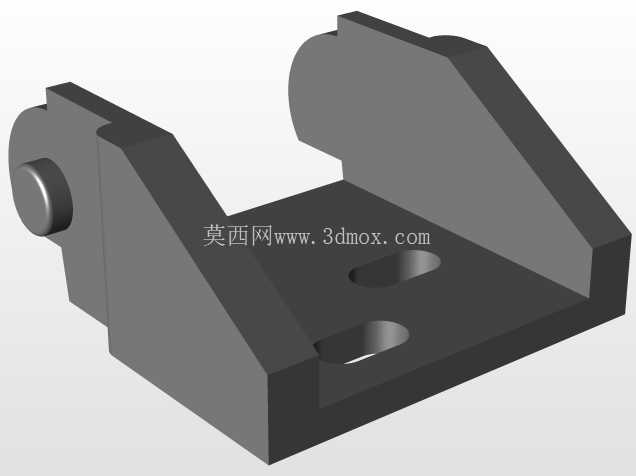

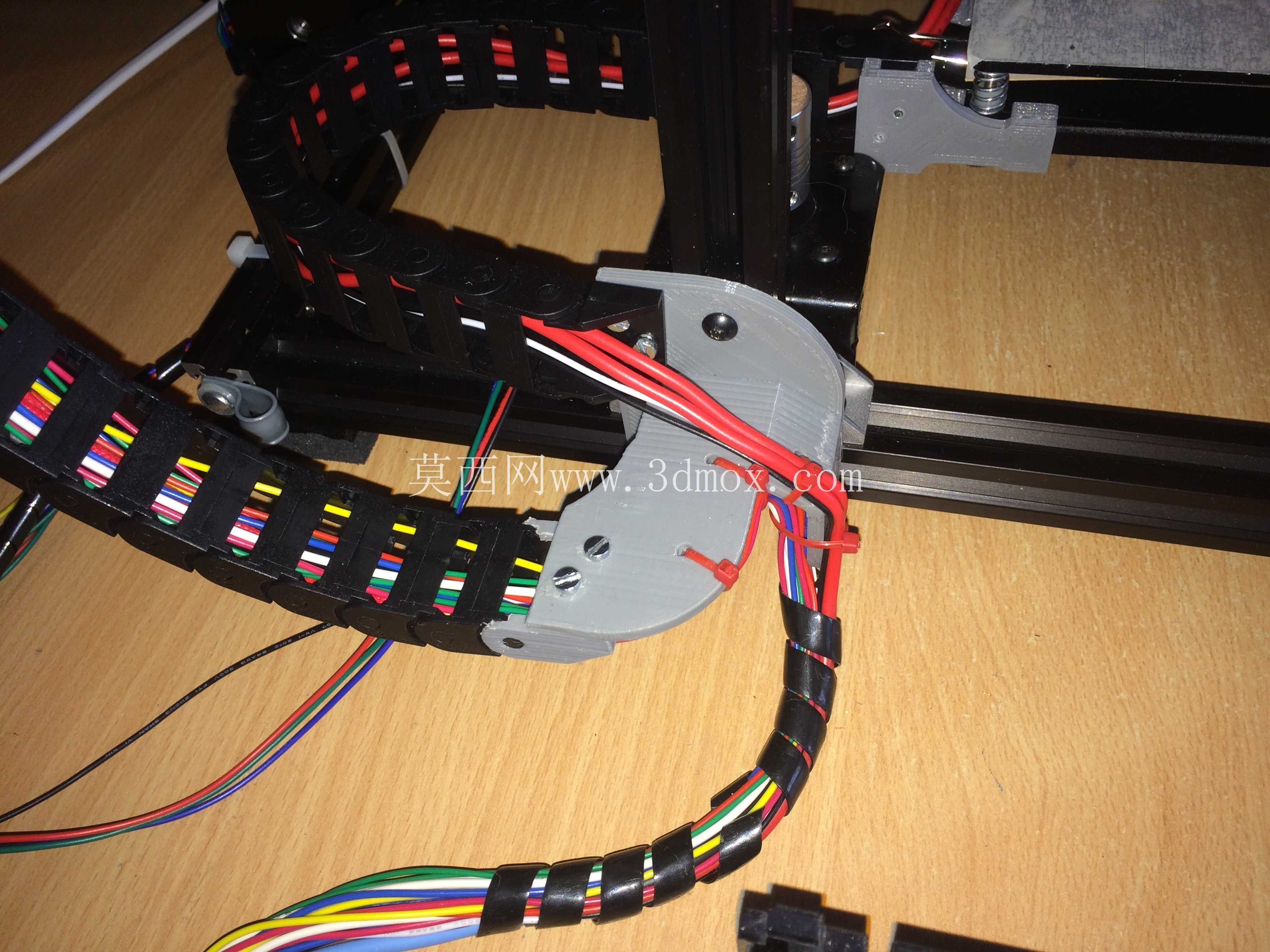

从设计思路层面，该组件没有采用通用规格拖链直接适配的偷懒方案，而是完全贴合Tronxy X3A机型X轴滑台的安装边界做定制化结构匹配：安装基座直接适配原厂X轴滑台的现有螺孔位，无需对设备原有结构做打孔、切削等二次改装，用户可直接完成原位替换安装，大幅降低改装门槛。拖链的单节弯折半径经过反复测算，严格控制在8mm的安全阈值内，既保证线缆在X轴全行程运动过程中不会出现小于安全弯折半径的硬折，又避免弯折半径过大导致拖链整体外凸，剐蹭设备Z轴立柱或者打印平台边缘的问题。拖链的内部走线槽做了分仓式设计，可将动力供电线与信号传感线做物理分隔，减少大电流加热线对热敏电阻、限位开关等弱信号线路的电磁干扰，降低打印过程中出现温度读数跳变、限位误触发等异常工况的概率。

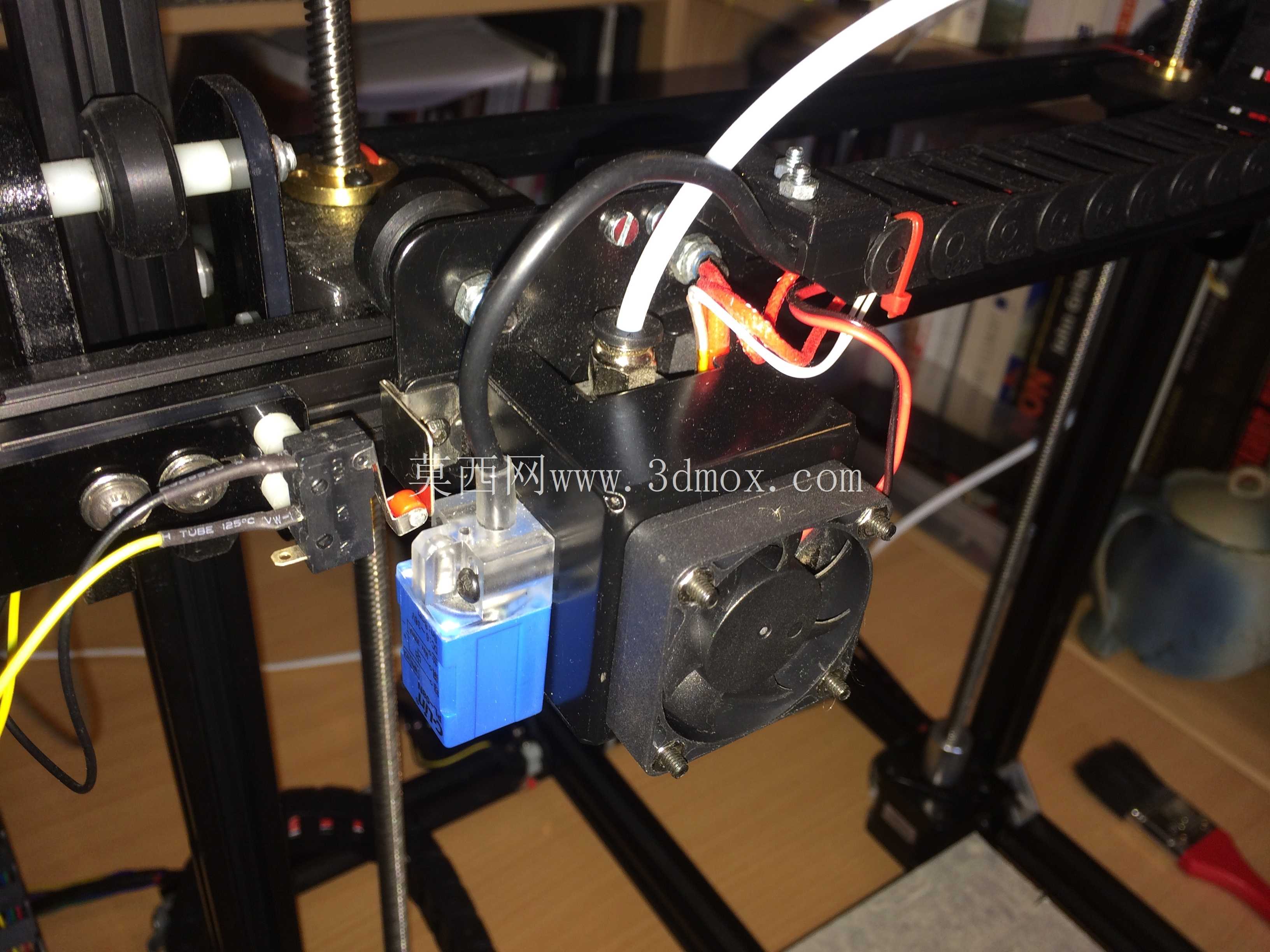

从功能特性来看，该线缆链组件采用模块化单节拼接结构，单节链节之间的卡扣连接强度经过实际测试，可承受X轴最高150mm/s运动速度下的往复拉扯不会松脱，同时用户可根据自身设备的实际走线长度灵活增减链节数量，适配不同改装程度的设备需求，比如部分用户加装了双挤出机、额外的腔体散热风扇或者BLTouch自动调平传感器后，线缆数量增加，只需补充对应数量的链节即可完成扩容，无需整体更换拖链。拖链的活动端采用快拆式固定座设计，直接卡接在打印头散热背板的对应位置，后期维护更换线缆时，无需拆卸整个拖链基座，只需打开活动端压盖即可完成线缆的增减与更换，大幅降低后期运维的操作复杂度。

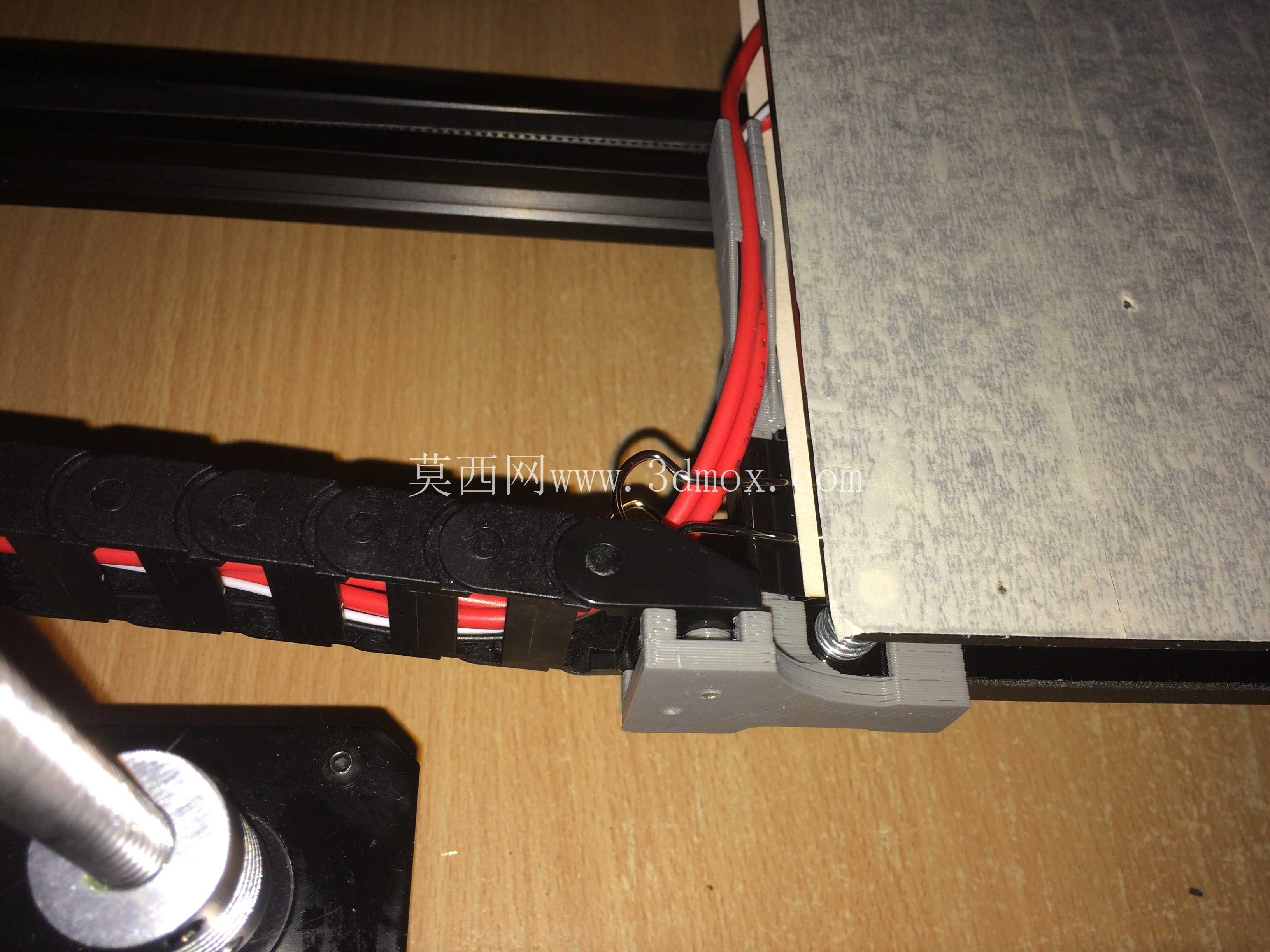

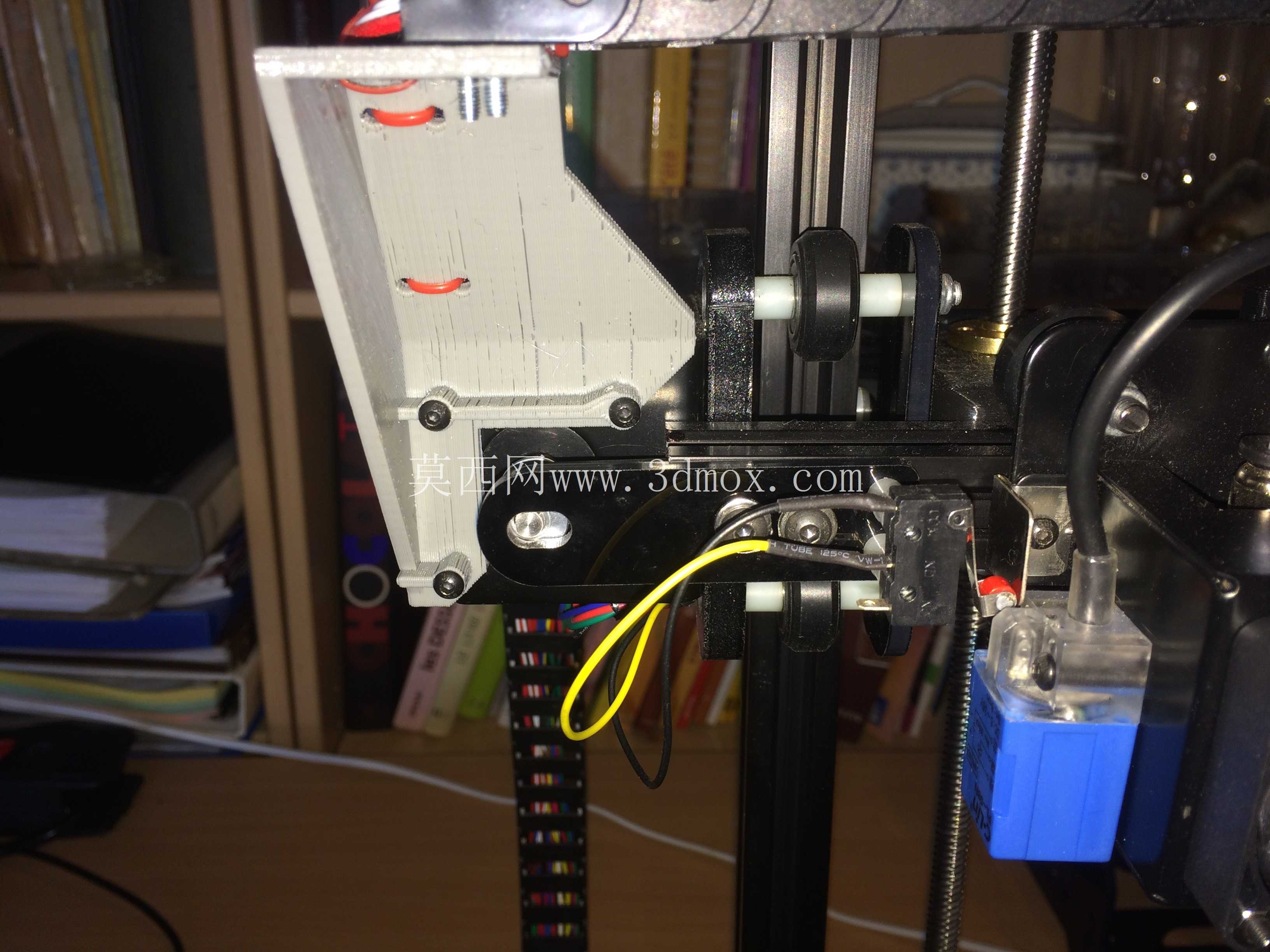

从安装边界与尺寸适配来看，该组件整体安装后在X轴方向的总外凸尺寸不超过12mm，Z轴方向的堆叠高度不超过18mm，完全处于设备原有运动包络的安全间隙内，不会压缩设备原有X220*Y220*Z240mm的有效打印行程，也不会在打印大尺寸模型时出现拖链剐蹭模型边角的问题。拖链的固定端安装座完全贴合X轴左侧同步带端板的轮廓，安装后不会干涉同步带的张紧调节结构，用户调整同步带张力时无需拆卸线缆链组件，日常维护操作无阻碍。针对打印头区域的高温环境，拖链选用的材料可长期耐受80摄氏度的腔体温度，不会因为打印ABS、PC等高温耗材时的腔体余温出现链节软化变形、卡扣失效的问题，同时材料本身具备一定的自润滑特性，链节之间往复运动的摩擦阻力极低，不会给X轴步进电机带来额外的负载，避免长期使用后出现电机丢步、打印层纹错位等问题。

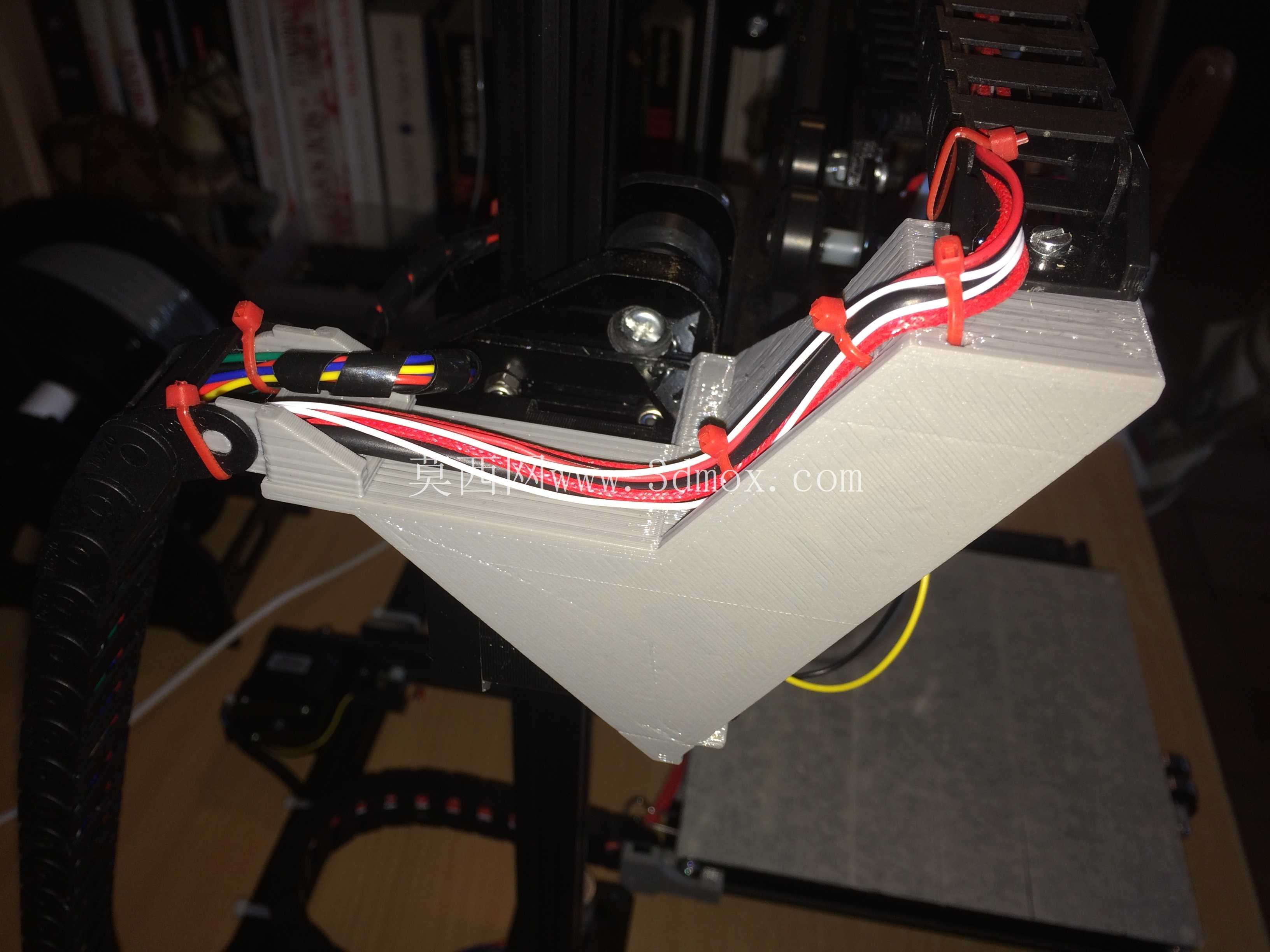

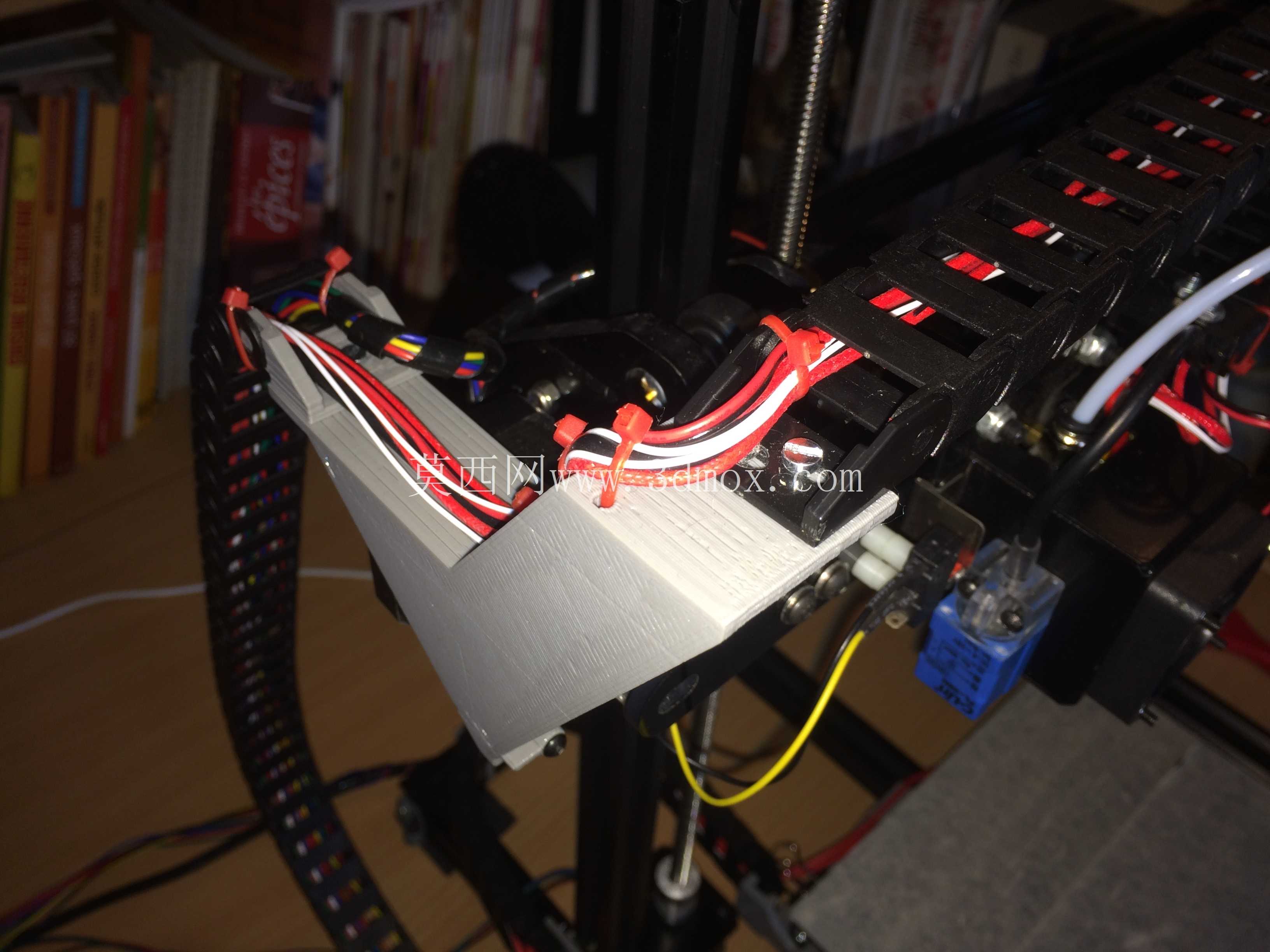

在实际装机测试过程中，该线缆链组件可将打印头区域的所有外露线缆完全收纳规整，X轴全行程往复运动时线缆无晃动、无剐蹭、无异常拉扯，相比原厂扎带固定的布线方式，线缆的弯折疲劳寿命可提升4倍以上，有效降低因为线缆破损导致的设备停机、加热头短路等故障概率。同时规整后的走线也大幅减少了打印头区域的卫生清理难度，打印过程中产生的料屑、毛边不会缠绕在线缆上，日常维护时只需擦拭拖链表面即可完成清洁。对于桌面级3D打印设备的个人用户、小型工作室运维人员来说，这类针对性的结构优化组件，不需要复杂的改装操作，就能显著提升设备的长期运行稳定性，减少非必要的故障停机时间，是低成本提升设备使用体验的实用结构方案。
