TronxyX3A打印机塑料冷却辅助支架

　　在FDM熔融沉积成型3D打印的实际作业场景中，刚从喷嘴挤出的熔融态耗材如果不能在短时间内完成冷却定型，很容易出现丝材垂坠、层间错位、边角翘曲、细节糊化等问题，尤其是打印PLA这类对冷却敏感度较高的耗材时，精准定向的冷却送风是保障打印成品精度的核心要素之一。这套适配Tronxy X3A机型的塑料冷却辅助结构，核心作用就是为挤出喷嘴周边的刚沉积耗材提供稳定、定向的冷却气流，解决原厂冷却结构覆盖范围不足、气流分散的痛点。

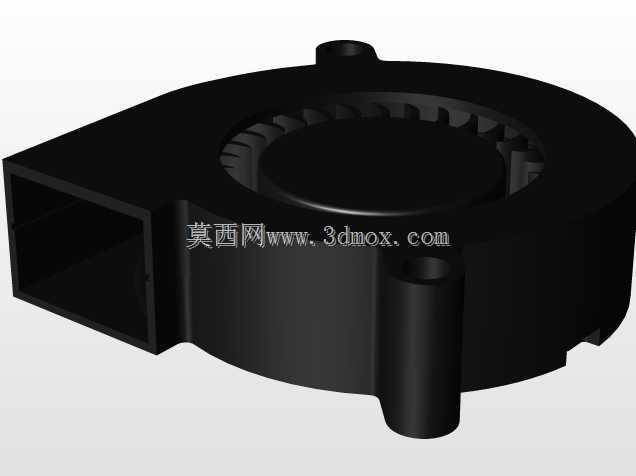

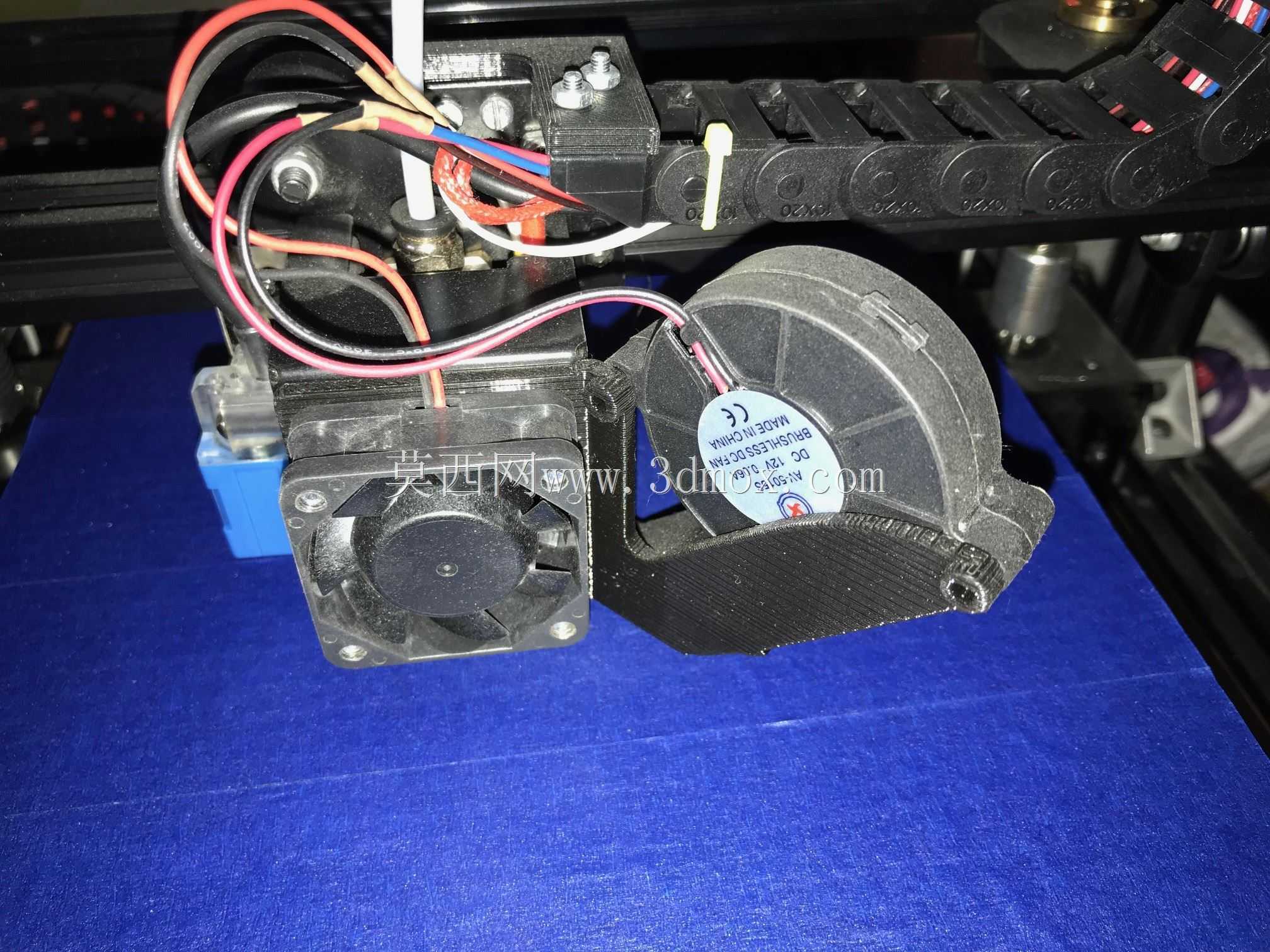

　　从实际功能设计来看，这套结构同时整合了轴流散热风扇与涡轮鼓风风扇的安装位，其中靠近挤出头散热铝块的轴流风扇，主要负责给挤出机的热端散热段提供持续风冷，避免热量向上传导导致喉管处耗材提前软化引发堵头故障；侧置的涡轮风扇通过专属的导风通道，将气流集中导向喷嘴正下方的打印区域，气流方向精准对准刚挤出的耗材沉积位置，不会直吹喷嘴本身导致热端温度波动，同时能让耗材在挤出后快速跨过玻璃化转变温度，固化成预设的截面形状，哪怕是打印悬空角度较大的结构、细小的立柱特征或者薄壁件，也能减少形变概率，提升打印成功率。

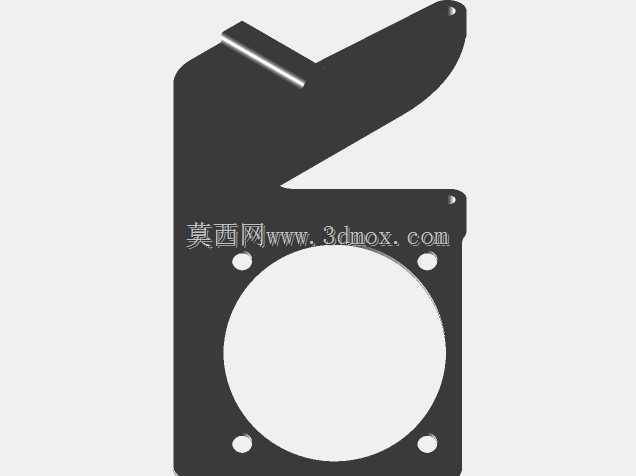

　　设计过程中首先要匹配Tronxy X3A原有挤出组件的安装孔位，不需要对原厂的X轴滑台、挤出机固定座做破坏性改装，直接利用现有螺丝位就能完成固定，整体安装边界控制在挤出头周边的有限空间内，不会和X轴的拖链、传动皮带、限位开关产生运动干涉，在打印平台全幅面移动的过程中，整个冷却结构的外轮廓不会触碰打印件、平台调平旋钮或者机身框架。结构的导风部分做了收窄的流道设计，能把涡轮风扇产生的风压集中在喷嘴周边10mm左右的环形区域，避免气流四散导致的冷却效率下降，同时风扇的走线全部预留了理线空间，可以顺着原有拖链的走线方向排布，不会出现线材缠绕传动部件的问题。

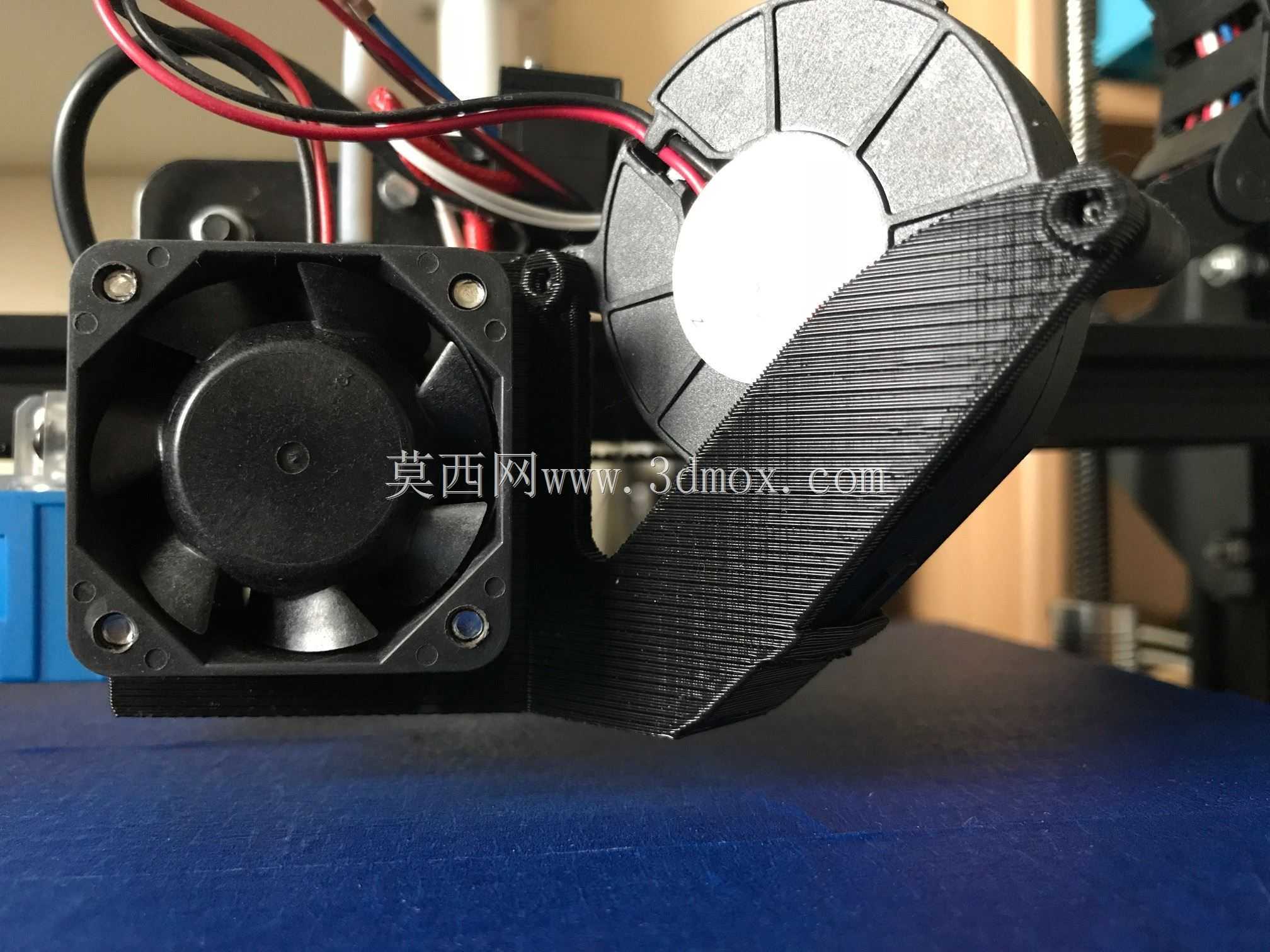

　　从安装适配的细节来看，两个风扇的固定位都做了对应的限位卡槽，安装时不需要额外做位置校准，卡入结构后拧上固定螺丝就能保证导风出口和喷嘴的相对位置准确，哪怕是没有改装经验的用户，也能快速完成装配。结构本身的壁厚设计兼顾了强度与打印便利性，用普通PLA耗材就能打印制作，不需要特殊的耐高温材料，因为结构整体距离热端加热块有足够的安全距离，正常打印作业时的环境温度不会导致支架本身软化变形。在实际打印测试中，加装这套冷却结构后，打印小尺寸特征的表面质量提升明显，层间粘接状态稳定，不会因为冷却不足导致的上层耗材压垮下层结构，同时挤出头的工作温度稳定性也得到了保障，长时间连续打印也不会出现热端散热不足导致的堵头、出料不均问题。

　　这套结构的设计没有冗余的装饰特征，所有的曲面和连接结构都是为了实现气流导向、安装固定的功能，导风通道的弧度经过反复调整，能让涡轮风扇送出的气流以合适的角度吹向打印件表面，既不会因为气流角度太陡导致刚挤出的丝材被吹歪，也不会因为角度太平导致冷却范围偏离沉积区域。整体结构的重量控制在合理范围内，不会给X轴滑台增加过多的运动负载，不会影响X轴的运动精度和打印速度，在高速打印工况下也不会因为结构自重产生晃动，保证冷却位置的稳定性。
