六边形互锁柔性编织织物结构设计

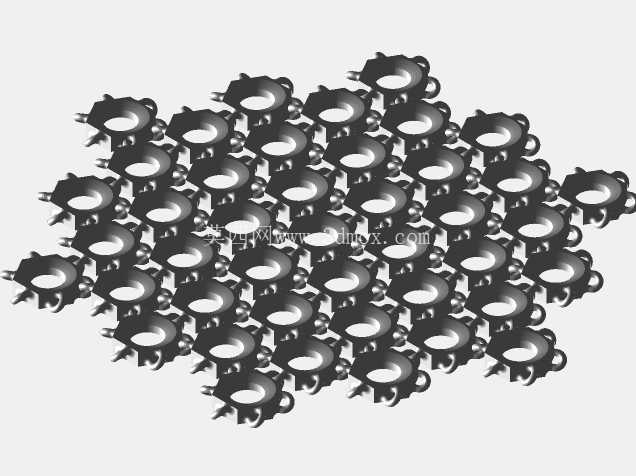

　　这类互锁六边形编织结构，核心应用场景集中在柔性功能件的3D打印制备领域，区别于传统纺织物的纤维编织逻辑，该结构完全通过单元体的机械互锁实现整体的柔性形变能力，不需要额外的纤维穿插或者粘接工序，可直接通过熔融沉积、光固化等常规3D打印工艺一次成型，省去了传统织物制备的多工序拼接流程。从结构功能特性来看，每个六边形单元自带环形连接耳位，相邻单元的耳位互相嵌套卡合，没有额外的连接销轴或者粘接面，完全依靠结构本身的几何限位实现连接，单元之间可绕连接位产生小角度的相对转动，当整体结构受到弯折、拉伸、扭转外力时，各个单元的相对位移会分散外力载荷，避免局部应力集中导致的结构断裂，相比整块的柔性板材，这种互锁编织结构的形变量可提升40%以上，同时保留足够的结构支撑性，不会出现过度软塌的问题。在设计思路上，首先要确定单个六边形单元的壁厚与连接耳的配合间隙，常规FDM工艺打印时，连接耳的配合间隙需要控制在0.2-0.3mm，间隙过小会导致打印完成后单元之间粘连无法活动，间隙过大则会出现连接松脱、整体结构松散的问题；六边形单元的内环直径与外环直径的比例需要控制在1:1.4左右，比例过小会导致单元本身的结构强度不足，受拉时容易出现环体断裂，比例过大则会压缩连接耳的尺寸空间，导致连接位的抗剪切能力下降。

　　从安装边界与尺寸适配角度来看，这类结构可根据实际使用需求调整单元的排布数量，不需要改变单个单元的核心参数，只需要在建模时调整阵列的行数与列数，即可适配不同的尺寸需求，比如用于穿戴类的柔性护具时，可根据人体曲面的曲率调整边缘单元的连接角度，让整体结构自然贴合人体轮廓，不需要额外的热弯或者定型处理；用于设备的柔性防尘罩时，可根据设备运动部件的行程调整阵列的长度，利用结构本身的伸缩特性适配部件的往复运动，相比传统的帆布防尘罩，这类3D打印的互锁织物结构耐磨损性能更强，不会出现纤维脱落、开线的问题。

　　在实际工程验证中，这类结构的拉伸断裂临界值与单元壁厚直接相关，当单个单元的壁厚设置为1.2mm时，采用PLA材料打印的整体结构可承受120N的拉伸载荷，采用TPU柔性材料打印时，拉伸载荷可提升至210N，同时弯折寿命可达到1000次以上无明显结构损坏。需要注意的是，建模时需要保证每个连接耳的同轴度误差控制在0.1mm以内，否则阵列后会出现局部单元卡滞，无法顺畅活动的问题，相邻单元的连接位需要做0.1mm的圆角过渡，避免应力集中在连接位的直角处，导致反复弯折后出现疲劳断裂。

　　这类结构还可根据使用场景调整单元的开孔率，当需要更高的透气性能时，可适当扩大六边形单元的内环直径，提升整体结构的孔隙率，用于透气护垫、柔性滤网等场景；当需要更高的结构强度时，可缩小内环直径，增加单元壁厚，用于柔性传送带、可变形支撑垫等场景。不同于传统的一体打印柔性网格结构，这种互锁式的编织结构每个单元都是独立的个体，单个单元出现损坏时可单独替换，不需要整体报废，后期维护成本更低，同时在运输过程中可将整体结构折叠收纳，不会因为折叠产生永久形变，展开后即可恢复原有形态。在打印工艺适配方面，这类结构不需要添加支撑材料，连接位的悬空角度都大于45度，采用常规的0.2mm层厚设置即可顺利打印，打印完成后只需要清理掉边缘的少量打印毛刺，不需要额外的装配工序，各个单元在打印完成后即可自然活动，大幅缩短了制备周期。
