桌面级FDM3D打印机用线轴支撑放置架

做桌面级FDM设备结构优化快七年，经手的送料端故障里近四成和线轴放置不当直接相关，最早接触的入门级机型大多把料架做在机身顶部型材上，看着省空间，实际用起来问题一堆：1kg标准PLA线轴满料时净重接近1.3kg，悬臂式挂架长期承重会带动机身上部型材轻微形变，高速打印时机身共振会顺着挂架传到线轴，轻则出现送料齿咬料深浅不均，重则料层错位直接打废零件；要是用ABS这类偏脆的耗材，线轴转动卡滞带来的瞬间拉扯力，甚至会直接扯断进料口的耗材，中途续料的对位误差很容易在零件内部形成断层，做功能件测试时根本没法用。

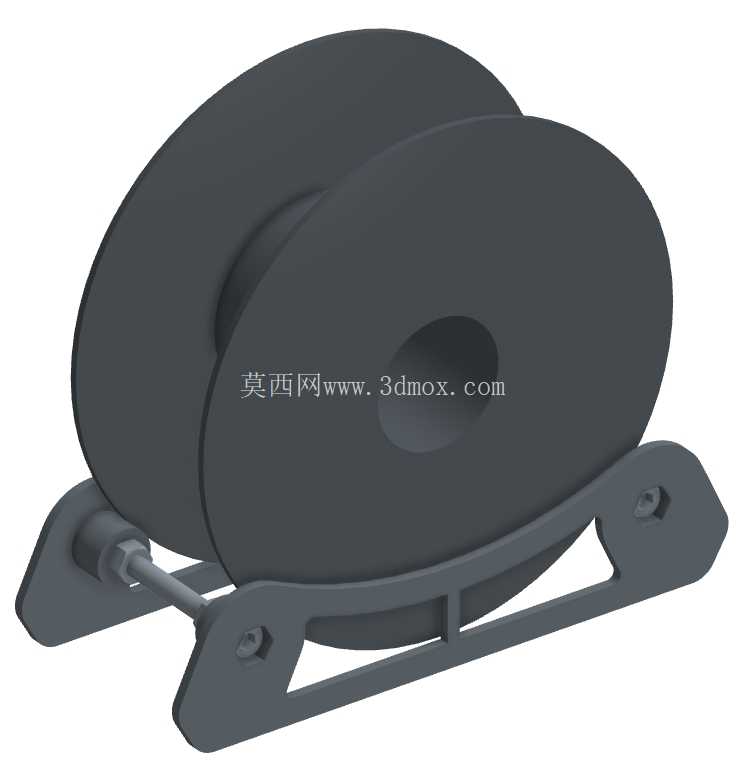

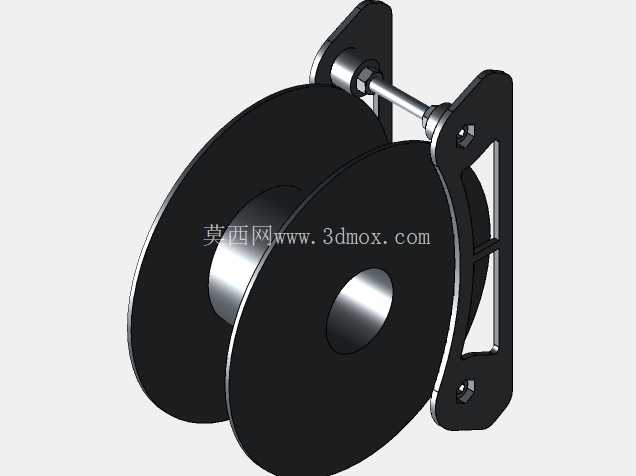

这款落地式线轴支架的设计逻辑，完全是从实际使用的痛点出发，没有做多余的装饰结构。首先是支撑底座采用了下宽上窄的梯形轮廓，两个支撑脚向外张开的角度经过反复调整，满料线轴放置时整体重心落在两个支撑脚的连线中心以内，哪怕是不小心碰到桌面带来的晃动，也不会出现支架侧翻的问题，底座中间加了一道横向加强筋，不用额外增加壁厚就能把底座的抗扭刚度提升近60%，长期承重也不会出现支撑脚外撇的变形问题。支撑臂上的穿轴孔做了同轴度公差控制，穿入的金属光轴和孔位的间隙控制在0.1mm以内，线轴转动时不会出现上下窜动的情况，光轴两端和支撑臂的固定位置做了沉台设计，轴端不会突出支撑臂表面，避免日常取放线轴时剐蹭。

线轴的容纳空间做了通用化设计，两个支撑臂之间的有效间距可以覆盖市面上绝大多数1kg装的FDM耗材线轴，不管是PLA、ABS、PETG还是TPU这类柔性耗材的线轴，只要中心孔直径在标准范围内都能直接放置，不用额外更换适配轴套。支撑臂的高度设计也考虑了送料路径的顺畅性，线轴中心的出料高度和打印机进料口的高度差控制在合理范围，耗材从线轴引出到进入挤出机的路径不会出现过小的弯折半径，哪怕是TPU这类柔性耗材，也不会因为弯折过度出现送料阻滞的问题。

安装边界上，这款支架不需要和打印机机身做硬连接，直接放置在打印机侧方的桌面即可，整体占用的桌面面积很小，不会额外占用设备周边的操作空间，对于多台设备并排摆放的工作室场景，还可以根据每台设备的进料方向调整支架的摆放位置，不用受机身原有挂架的位置限制。线轴放置到位后，转动阻尼非常均匀，不会出现空转惯性过大导致耗材松脱缠绕的问题，也不会因为阻尼过大增加挤出机的送料负载，长时间打印时送料张力始终保持在稳定区间，能有效减少因为送料张力波动带来的打印表面拉丝、层厚不均等问题。

从结构设计的角度看，这款支架没有采用复杂的装配结构，所有塑料部件都可以直接通过FDM工艺打印制作，不需要额外的金属加工工序，用户如果有尺寸调整需求，也可以根据自己使用的特殊规格线轴，快速修改支撑臂的间距和高度参数，适配不同的使用场景。和常见的壁挂式、机身挂载式料架相比，这种独立放置的支架完全隔绝了机身振动对线轴转动的影响，哪怕是打印速度提到200mm/s以上的高速工况，线轴的转动状态也能保持稳定，不会因为机身共振带来额外的送料干扰。
