日产Pathfinder 4.0L差速器三维扫描逆向模型

在硬派越野车型的底盘传动系统开发、售后维修替换件开发以及改装件适配工作中，差速器作为核心传动部件，其三维数模的精度直接决定了后续开发工作的可靠性。本次完成扫描的差速器来自大排量硬派越野车型，这类车型常被用于非铺装路面穿越、重载牵引等工况，差速器需要在轮间转速差频繁出现、传动扭矩持续处于高位的状态下稳定工作，因此对壳体结构强度、安装位匹配精度、内部齿轮啮合空间的预留都有极高要求。

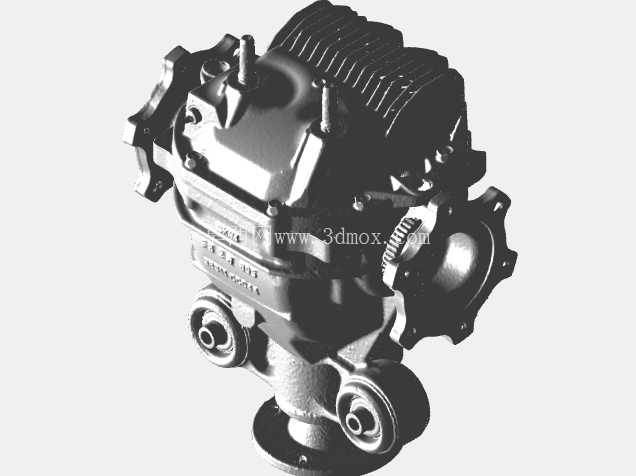

从实际装车场景来看，该差速器布置于车辆后驱动桥中部位置，上方通过铸造的散热鳍片结构提升长时间高负荷运转下的散热效率，避免润滑油温度过高导致的润滑性能下降；壳体两侧的连接法兰分别对接左右半轴的安装位，法兰端面的螺栓孔位经过实车扫描校准，能够保证半轴装配后的同轴度，避免运转过程中出现半轴抖动、油封异常磨损的问题。前端的输入法兰对接传动轴输出端，其端面齿形的定位结构经过扫描还原，可保证动力输入过程中的传动同心度，减少高速运转下的传动振动。

从结构设计思路来看，该差速器壳体采用高强度铸铁一体铸造成型，壳体外部的加强筋沿着传动受力的路径布置，在齿轮啮合的受力支撑点位置做了局部壁厚加厚处理，既能够控制整体壳体重量，又能保证大扭矩输出下的壳体刚性，避免受力变形导致内部齿轮啮合间隙变化。壳体下部设置有润滑油存储腔，配合壳体内部的导油筋结构，能够在齿轮运转过程中将润滑油带至各个轴承、齿轮啮合位置，保证各摩擦副的持续润滑；侧面预留的油位检查、放油螺孔位置也在扫描模型中完整还原，可直接用于后续维修工装、替换件的结构设计参考。

在安装边界的还原上，扫描模型完整保留了差速器与桥壳连接的三个悬置安装支座的位置、安装孔距以及支座的橡胶衬套安装腔尺寸，这部分结构是差速器装车匹配的核心基准，在改装差速器锁、升级传动比的改装开发中，这部分安装位的精度直接决定了改装件能否原位安装，不需要额外对桥壳进行切割、焊接改动。壳体上方的通气阀安装位、传感器安装孔位也完整还原，能够满足不同年款车型的配置适配需求，不管是开发替换用的原厂规格差速器壳体，还是开发适配更大传动扭矩的强化差速器组件，都可以以该扫描模型为基准进行结构优化。

对于三维建模从业者而言，这类实车扫描的差速器模型能够省去大量的实车测量工作，避免手工测量带来的尺寸误差，在做底盘传动系统的运动仿真时，可直接将该模型导入装配环境，验证悬架跳动过程中差速器与周边排气、悬架部件的运动间隙，避免设计过程中出现运动干涉问题。在做维修教学教具开发时，该模型也可直接用于3D打印教具的结构原型，还原真实差速器的外部结构与安装逻辑，帮助维修人员快速熟悉该款差速器的外部结构特征。
