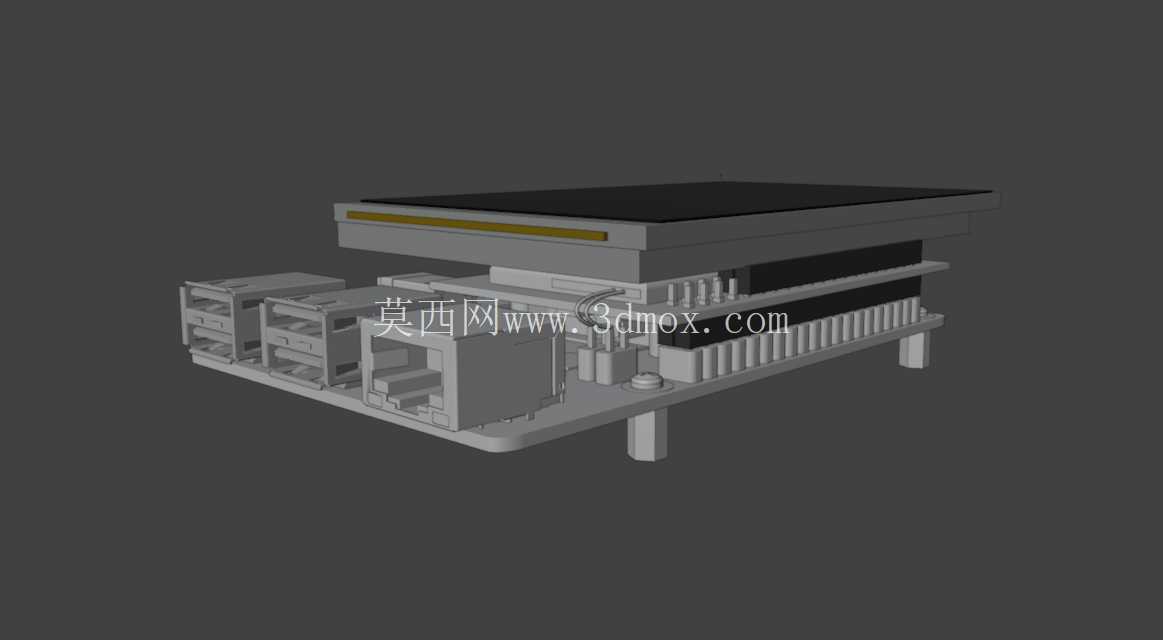

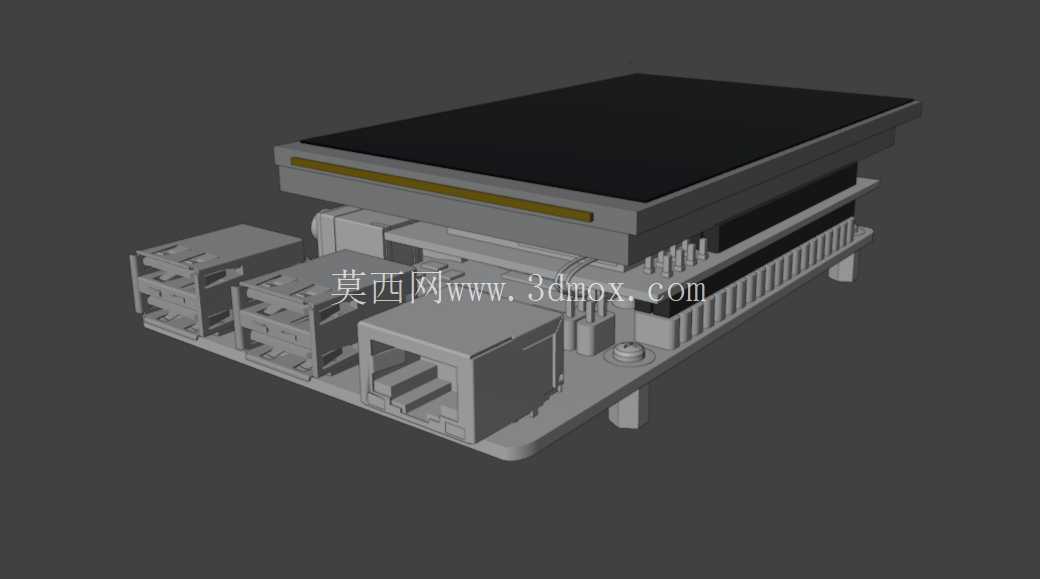

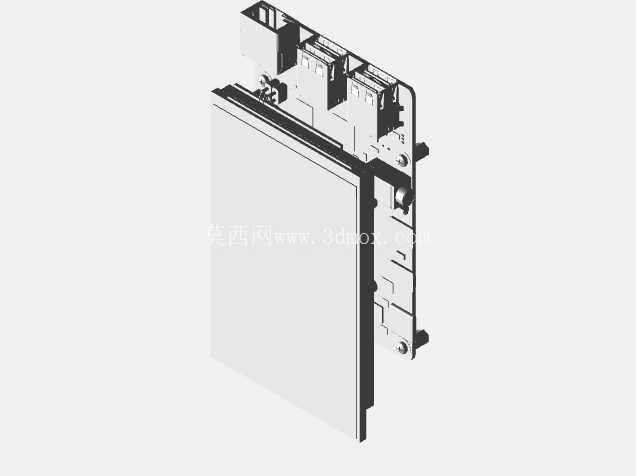

带散热风扇的树莓派开发板结构设计

在嵌入式开发与小型智能设备搭建场景中，树莓派作为通用型单板计算机，常被用于工业数据采集终端、小型物联网网关、边缘计算节点、教学实验平台等场景，长时间高负载运行时的核心芯片散热问题，是结构设计阶段必须优先考量的环节。这套结构设计针对树莓派主板加装主动散热组件的需求完成，整体布局完全贴合原厂主板的安装孔位与接口排布，不会对原有外设接驳造成干涉。

从实际使用场景出发，多数开发者在使用树莓派运行视频处理、多传感器数据融合、持续网络通讯类任务时，主控芯片的温升会超过安全阈值，轻则出现降频卡顿，重则导致系统宕机甚至硬件损坏，因此散热结构的适配性直接决定了设备的长期运行稳定性。设计过程中首先对主板的发热核心位置做了定位，将CPU散热风扇的出风面精准对准主控芯片的散热接触面，风扇供电接口直接对应主板上的针脚定义，无需额外飞线转接，避免了线材杂乱带来的安装干扰与短路风险。

外形尺寸方面，整套加装散热组件后的整体高度控制在35mm以内，长度与宽度完全匹配原厂主板的85mm×56mm边界，不会超出主板轮廓，适配市面上绝大多数通用型树莓派保护壳的安装空间，用户无需更换原有外壳即可完成散热组件的加装。安装边界上，所有结构件的固定孔位完全对应主板四角的M2.5安装孔，采用铜柱支撑的方式固定散热风扇，风扇与主板表面预留2mm的安全间隙，避免风扇转动时与板载电容、针脚发生剐蹭，同时保证风道可以覆盖到周边的内存芯片、电源管理芯片等次要发热元件，形成整体散热风道。

接口部分的结构避让做了充分考量，主板侧边的USB接口、以太网口、HDMI接口、GPIO排针、供电接口位置均做了完全的开口避让，不会影响各类外设的正常插拔，风扇的供电线沿主板边缘走线，通过线卡固定在结构件侧面，不会遮挡任何接口。散热风扇选用低转速静音型号，在保证足够风量带走核心热量的同时，运行噪音控制在25分贝以内，适合办公环境、教学实验室等对噪音有要求的使用场景。

设计过程中还考虑了不同使用场景的安装兼容性，结构件预留了通用的壁挂安装孔位与导轨安装卡扣位，既可以平放于桌面作为开发实验平台使用，也可以固定在电控柜导轨上作为工业控制节点使用，无需额外制作转接支架。风道设计采用下进上出的流向，冷空气从主板下方的缝隙进入，经过发热元件表面带走热量后从风扇上方排出，不会在主板表面积攒灰尘，长期使用也不会因为灰尘堆积导致散热效率下降。

针对嵌入式项目的批量部署需求，这套结构的所有零件均采用标准化设计，没有特殊定制的异形件，散热风扇、固定铜柱、螺丝均为通用标准件，采购成本低，装配流程简单，不需要特殊工具即可完成组装，适合小批量项目的快速搭建。结构件的壁厚均匀控制在1.5mm，既保证了足够的结构强度，不会因为日常拆装出现断裂变形，也不会过多增加整体重量，整套加装散热组件后的总重量仅比原厂主板增加28g，对便携类项目的负载影响极小。

在实际测试验证中，满负载运行两小时后，主控芯片的温度比无散热状态降低28摄氏度，完全满足7×24小时连续运行的散热需求，所有接口的插拔力均符合通用外设的使用要求，反复插拔500次后结构件无变形、无松动，固定铜柱的连接强度可以承受10N的侧向拉力，不会因为设备移动、运输过程中的震动出现组件脱落的问题。针对GPIO排针的使用场景，散热结构的边缘距离排针预留了5mm的操作空间，方便用户插接杜邦线、扩展板等外设，不会因为散热组件的存在影响硬件扩展功能。
