HC-SR04超声波测距传感器结构设计

　　在嵌入式开发、智能硬件搭建以及小型自动化设备的测距单元选型中，HC-SR04超声波传感器是普及率极高的非接触式测距部件，本次建模完整还原了该模块的PCB布局、接插件位置、超声探头安装结构与板载元器件排布，可直接用于智能小车避障系统、液位检测装置、物体存在感应单元、自动门触发模块等场景的结构装配验证。从实际工程应用角度出发，这类超声测距模块的核心功能是通过发射超声波并接收回波，计算声波传播时间换算出与前方障碍物的距离，相较于红外测距方案，它受光线、被测物体颜色透明度的干扰更小，在2cm到400cm的常规测距区间内可以满足多数民用、教学类项目的精度需求，测距盲区控制在2cm以内，适配多数低速移动设备的避障响应要求。

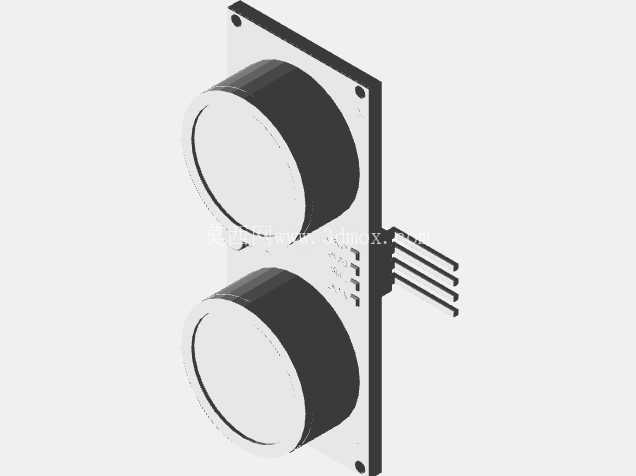

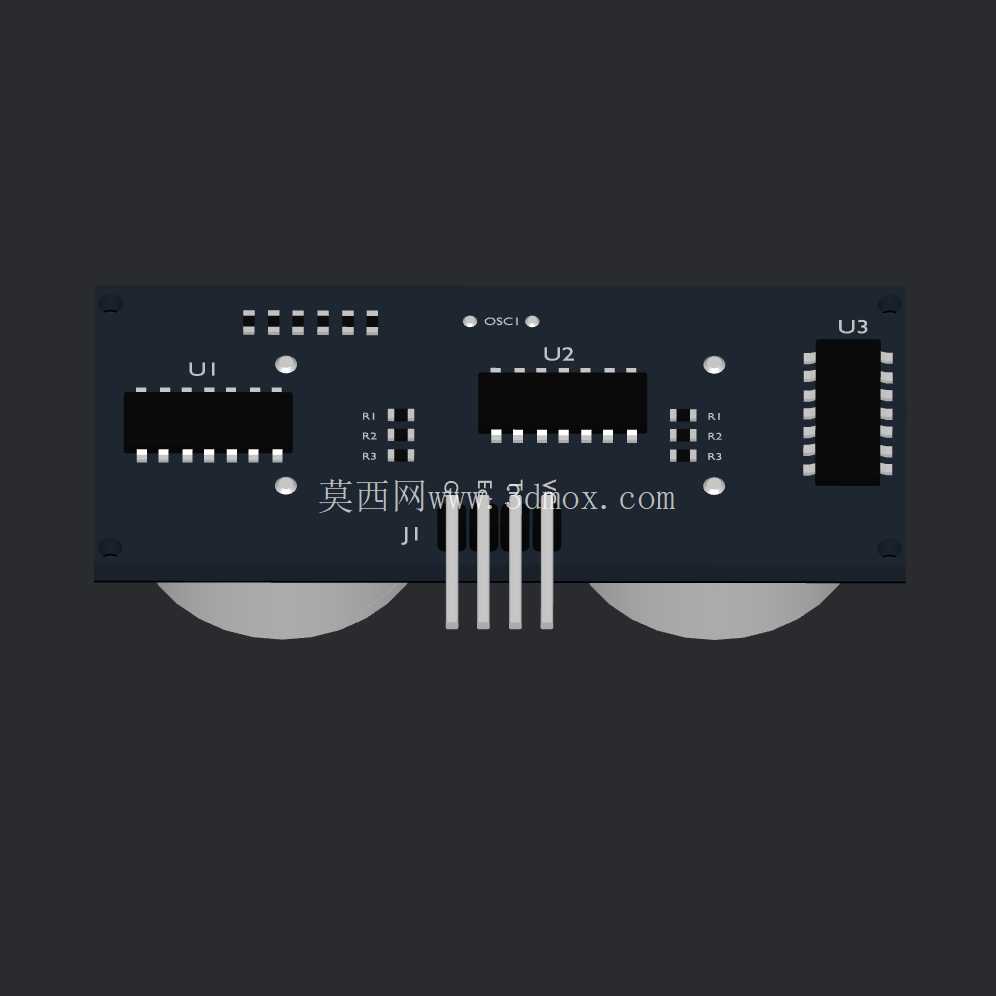

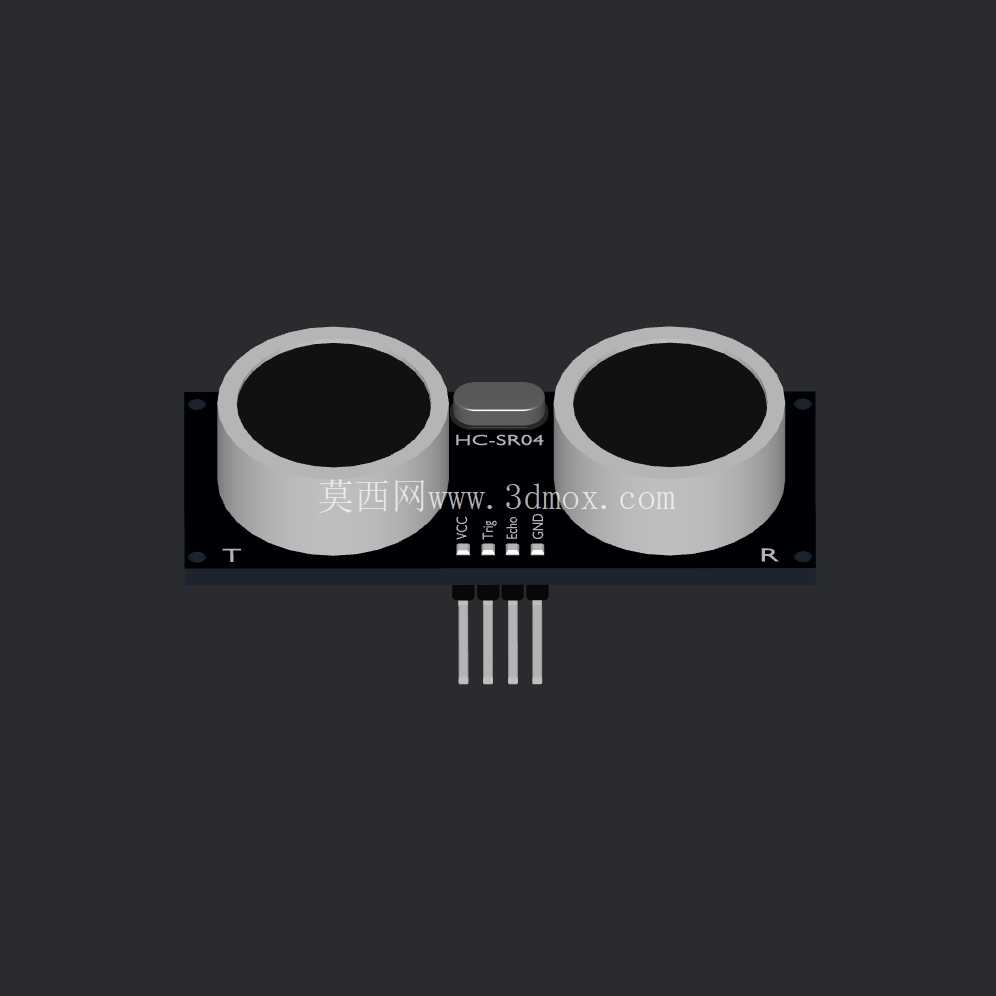

　　设计建模过程中，首先要确认模块的安装边界：整块PCB的长宽尺寸严格按照实物测绘还原，四个安装孔的孔位间距、孔径大小完全匹配常用的铜柱固定规格，避免在装配时出现孔位错位无法固定的问题；两个超声换能器探头的突出高度、中心间距也做了精准还原，因为探头的间距会直接影响近距测距的波束角覆盖范围，建模时保留了探头与PCB板之间的安装间隙，方便后续做结构干涉检查。板载元器件的排布完全参照实物走线逻辑，四个固定安装孔分布在PCB四角，避开了板上芯片、电阻电容的焊盘位置，电源与信号接插件布置在板边一侧，方便外部排线插拔，不会和超声探头的安装空间产生冲突；板上的主控芯片、电平转换电路对应的元器件外形都做了等比例还原，在做整机结构装配时，可以直接验证外壳开孔是否会和板上高器件产生磕碰，比如部分项目需要给传感器加装防护外壳，就可以通过该模型直接核对探头对应的开孔位置、接插件对应的出线槽位置，省去反复打样调整的步骤。

　　从实际使用的场景来看，很多开发者在做智能小车、自助服务终端的人体接近检测、物料架的库存余量检测时，经常会因为没有准确的传感器模型，导致外壳设计时预留空间不足，要么探头被外壳遮挡影响测距精度，要么接插件位置被挡住无法插线，这个模型完整还原了模块所有的外形特征，包括PCB板的厚度、探头的圆弧外形、接插件的插针高度，甚至板上指示灯的位置都做了对应还原，在做结构评审时可以直接模拟装配状态，检查传感器安装后探测面是否正对被测方向，安装支架是否会遮挡超声波的波束传播路径。

　　另外建模时也考虑了模块的安装兼容性，除了四角的螺丝固定孔，也还原了模块背面的平整特征，支持使用双面胶、扎带等多种固定方式，对应的安装空间预留尺寸可以直接从模型中测量获取，比如模块整体的最大厚度包含探头突出部分的尺寸，在做狭窄空间内的安装布局时，可以直接核对安装位的净空是否足够，避免出现装配后模块被挤压导致探头偏移、元器件虚接的问题。不同于很多简化的传感器模型只做方块示意，这个模型还原了所有影响装配的结构细节，比如接插件的引脚间距、排针的突出长度，在做PCB堆叠设计或者和主控板的连接排线长度核算时，可以直接通过模型测量两个板之间的安装距离，选配合适长度的排线，减少物料浪费。在功能特性对应的结构设计上，两个超声探头一收一发的布局完全符合实物的工作逻辑，建模时保留了探头表面的圆弧特征，在做声学仿真或者结构遮挡分析时，可以更准确地判断波束覆盖范围内是否有结构件干扰，比如部分设计会把传感器安装在格栅后方，就可以通过模型核对格栅筋条的位置是否在波束角范围内，避免格栅反射声波导致测距数据异常。
