ESP32 Wroom-32开发板结构三维建模

做嵌入式硬件结构设计时，核心主控模块的三维建模精度直接决定后续整机装配的适配性，这款ESP32 Wroom-32开发板的建模完全围绕实际硬件装配需求展开，所有结构特征都对应实物的物理边界，没有做多余的艺术化修饰。从实际应用场景来看，这款主控板广泛用于物联网终端节点开发、小型智能设备主控、工业数据采集前端、创客DIY项目原型验证，不管是做智能家居的传感控制节点，还是小型自动化设备的本地控制单元，抑或是可穿戴设备的原型验证，都能见到这款模块的身影，因此建模时需要充分考虑不同应用场景下的安装适配需求。

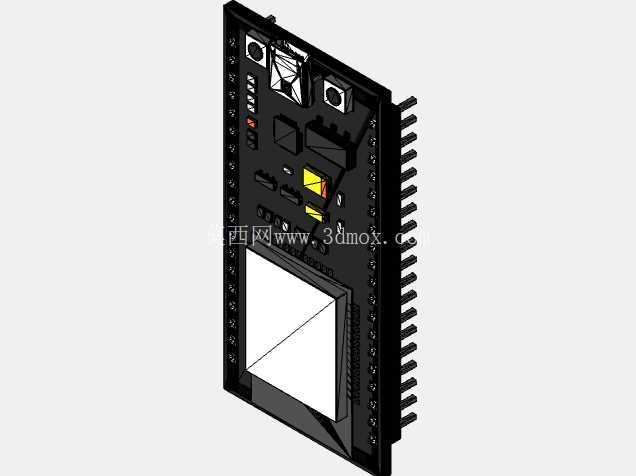

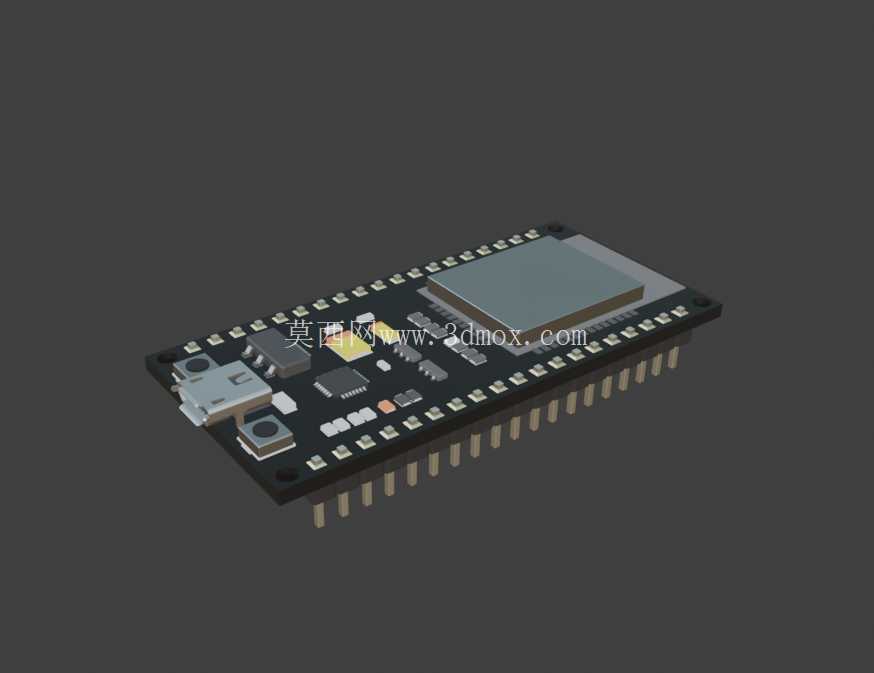

建模过程中首先还原了板载核心模块的凸起结构，也就是板载的ESP32 Wroom-32模组本身，这个模组位于PCB板中部偏上位置，高度比周边贴片元件高出2.3mm左右，做整机结构设计时这个位置必须预留足够的避让空间，不能和外壳内部的加强筋、固定柱产生干涉，很多新手做结构设计时容易忽略模组本身的高度，导致外壳装配后压到模组表面，甚至损坏模组的屏蔽罩。板载的Micro-USB接口位于板身左侧短边位置，接口的突出长度、开口尺寸都严格按照实物尺寸还原，做外壳开孔时可以直接提取模型的接口轮廓做开孔参考，不用再反复核对接口规格书的尺寸，能大幅减少结构打样的试错成本。

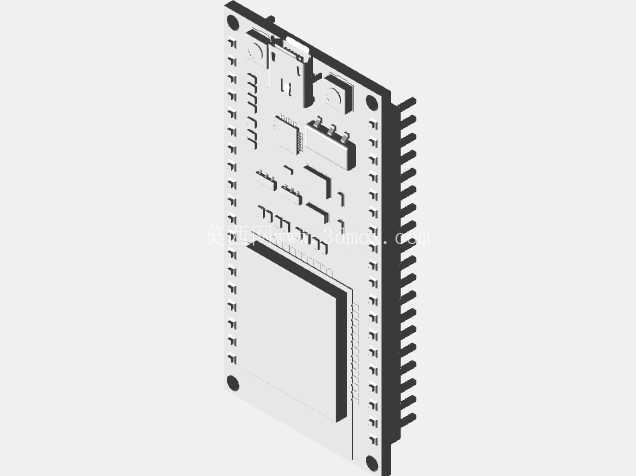

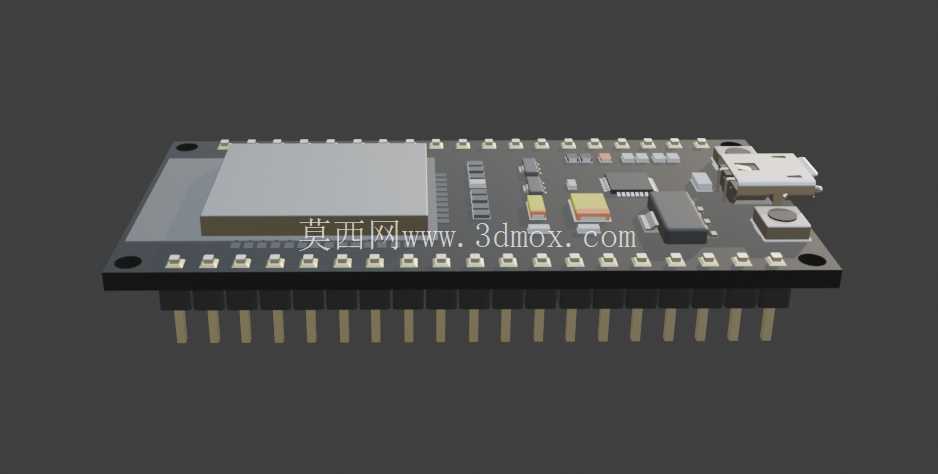

PCB板两侧的排针是建模时重点处理的细节，每一根排针的直径、伸出PCB板上下表面的长度、相邻排针的间距都严格按照2.54mm标准排针的尺寸还原，排针根部的塑料基座高度也做了精准还原，不管是做排针座的配对建模，还是考虑外壳上排针引出的开孔位置，都能直接参考这个模型的尺寸。板上的其他贴片元件，包括复位按键、boot按键、板载LED、电容电阻、LDO稳压芯片、USB转串口芯片，都按照实物的布局和高度做了还原，虽然这些小元件的高度大多不超过2mm，但在做紧凑结构设计时，哪怕0.5mm的高度差都可能导致装配干涉，因此这些细节都没有省略。

安装边界方面，这款开发板的PCB为标准矩形，四个角的安装孔位置、孔径都做了精准还原，安装孔为非金属化孔，孔径3.2mm，可以直接用M3铜柱或者螺丝固定，孔中心距离板边的距离为3mm，做固定结构设计时可以直接对齐孔位，不用再重新测量孔位坐标。板身的整体厚度为1.6mm，是标准FR-4 PCB的常规厚度，排针向下伸出PCB板的长度为7mm，向上伸出的长度为6mm，加上中部模组的总高度为10.2mm，这些尺寸参数都是实际装配时必须掌握的边界尺寸，比如做叠层安装结构时，两块板之间的间距至少要留11mm以上，才能避免排针和上层板的元件产生干涉。

从设计思路上来说，这个模型没有做任何简化处理，所有影响装配的结构特征都完整保留，同时又控制了模型的面数，不会因为细节过多导致装配时软件卡顿。建模时所有特征都采用参数化建模方式，板长、板宽、安装孔位、接口位置都设置了可调参数，如果后续需要基于这个开发板做衍生设计，比如裁剪板身尺寸、调整接口位置，可以直接修改参数快速调整模型，不用从头开始绘制。另外板上的丝印标识虽然没有做纹理贴图，但各个元件的位置轮廓都清晰可辨，在做整机结构评审时，可以直观看到各个元件的布局，方便评估走线空间、散热空间是否充足。

实际工程应用中，很多结构工程师在做包含这款主控板的设备结构时，往往只会画一个简单的矩形方块代替开发板，忽略排针、接口、模组的突出尺寸，导致第一次打样后出现各种装配干涉问题，要么是USB接口和外壳开孔对不齐，要么是排针顶到外壳内壁，要么是模组位置和内部的电池、其他电路板产生干涉，需要反复修改结构，浪费打样成本和项目周期。这个完整的三维模型可以直接导入到整机装配体中，提前排查所有潜在的干涉问题，在设计阶段就把所有装配冲突解决掉。另外在做设备的热设计时，也可以参考模型上各个元件的布局，把发热较大的LDO芯片、WiFi模组位置对应到外壳的散热开孔区域，提升设备长时间运行的稳定性。对于做3D打印外壳的开发者来说，这个模型也可以直接作为外壳设计的参考基准，直接在装配体中绘制外壳的各个特征，保证所有开孔、固定结构都能和开发板完美适配。
