MZ ETZ150摩托车发动机气缸结构

这款气缸是单缸风冷内燃机的核心承压部件，适配小排量跨骑摩托车的动力总成，日常主要承担活塞往复运动的导向约束、燃烧热能导出、可燃混合气压缩与燃烧做功的密封功能，是决定发动机动力输出稳定性、热负荷耐受能力的关键结构件。从实际装车场景来看，这类风冷气缸大量应用在中小排量代步摩托车、轻型越野摩托的动力单元上，相比水冷缸体结构更简单，维护成本更低，对复杂路况、偏远使用场景的适配性更强，不需要额外布置冷却管路、水泵、散热器等附属部件，整车整备质量可以得到有效控制。

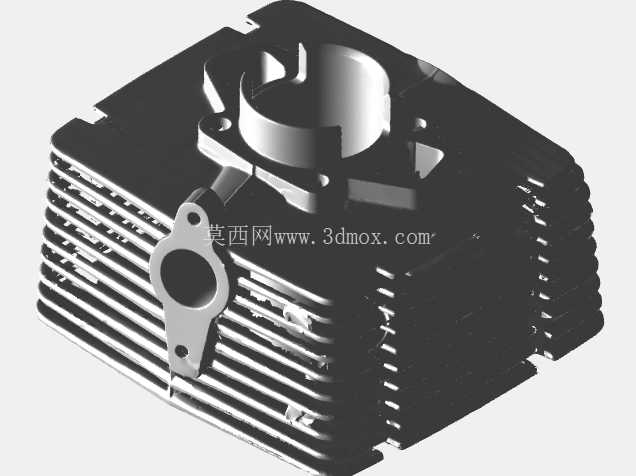

从结构设计逻辑来看，整个缸体采用一体化压铸铝合金基材，外部密集排布的横向散热鳍片是风冷结构的核心设计，鳍片的排布间距、厚度、伸出长度都经过热负荷计算匹配：靠近燃烧室上沿的鳍片密度更高、伸出长度更长，因为该区域是燃烧爆压的核心接触区，工作瞬时温度最高，需要更大的散热面积快速将缸壁热量传导到流经的空气中；靠近曲轴箱的下沿区域鳍片密度适当降低，避免过度散热导致缸壁上下温差过大，引发热变形不均、活塞卡滞的问题。缸体左侧的凸台结构是配气机构的安装位，预留的两个定位销孔用于安装时的精准对位，中间的通孔是进排气道的连通接口，加工时的同轴度公差直接影响配气效率，若偏差过大会导致气流阻力升高，动力输出下降。

上部的圆形开口是缸套的上沿定位面，与缸头结合时需要配合金属密封垫实现燃烧腔的高压密封，结合面的平面度公差需要控制在0.02mm以内，防止高温高压燃气冲蚀密封垫导致漏气、缸压不足的故障。缸体中心的缸筒工作面对表面粗糙度、圆柱度要求极高，活塞环在该区域做高速往复滑动，既要保证密封性能减少窜气，又要降低摩擦损耗提升动力传递效率，原厂设计中该工作面会做珩磨处理，形成均匀的交叉网纹，用于储存微量润滑油，改善冷启动阶段的润滑条件，避免干磨拉缸。

安装边界方面，缸体上部四个角的螺栓过孔用于和缸头连接，下部的定位止口与曲轴箱上沿的定位槽配合，安装时需要保证缸筒中心与曲轴连杆中心的垂直度，否则会导致活塞偏磨，缩短活塞环和缸体的使用寿命。侧面的安装凸台除了配气结构固定，还预留了温度传感器的安装位，部分电喷车型可以通过该位置监测缸壁温度，调整喷油量和点火提前角，优化不同工况下的燃烧效率。

从逆向建模的工程角度来看，这类通过3D扫描获取的模型，完整还原了原厂铸件的所有结构细节，包括散热鳍片的拔模斜度、安装凸台的加强筋结构、铸造圆角的过渡处理，在做改装件开发、替代件仿制时，可以直接基于该模型做结构优化，比如调整散热鳍片的面积提升高负荷工况下的散热能力，或者修改缸筒壁厚适配加大排量的改装套件，不需要从零开始测绘，能大幅缩短开发周期。需要注意的是，这类风冷缸体的热变形量比水冷缸体更大，在做改装设计时必须充分考虑不同工作温度下的尺寸变化，预留合理的配合间隙，避免热机状态下出现活塞卡滞、密封失效等问题。

在售后维修场景中，这类气缸是发动机大修的核心更换部件，当缸筒工作面磨损超过极限、出现拉缸或者散热鳍片断裂缺损时，就需要整体更换气缸，配套更换匹配尺寸的活塞和活塞环，装配时需要严格按照扭矩要求对角紧固缸头螺栓，避免缸体受不均衡压紧力出现变形，导致密封失效。
