挖掘机配套双根松土拆除属具结构设计

这款双根松土拆除属具，主要适配中型吨位挖掘机的前端快换连接接口，在市政施工、场地清表、老旧建筑拆除、林业迹地清理等场景中承担核心作业功能。不同于常规单齿松土器仅能完成硬土层破碎、冻土层剥离的单一作业定位，这款双齿结构的属具在设计阶段就兼顾了松土与拆除两类作业需求，齿座间距经过多轮作业工况模拟校准，既可以在硬质地层作业时通过双齿同步切入分散应力，降低单齿过载断裂风险，也能在拆除作业中利用双齿的夹持限位效果，勾住混凝土碎块、废弃钢结构件完成拖拽、拆解动作，甚至在林业场地清理作业中，能够直接卡入树木根系间隙，完成粗壮根系的撬断、拔除作业，无需额外更换其他属具，减少作业中途的属具更换耗时。

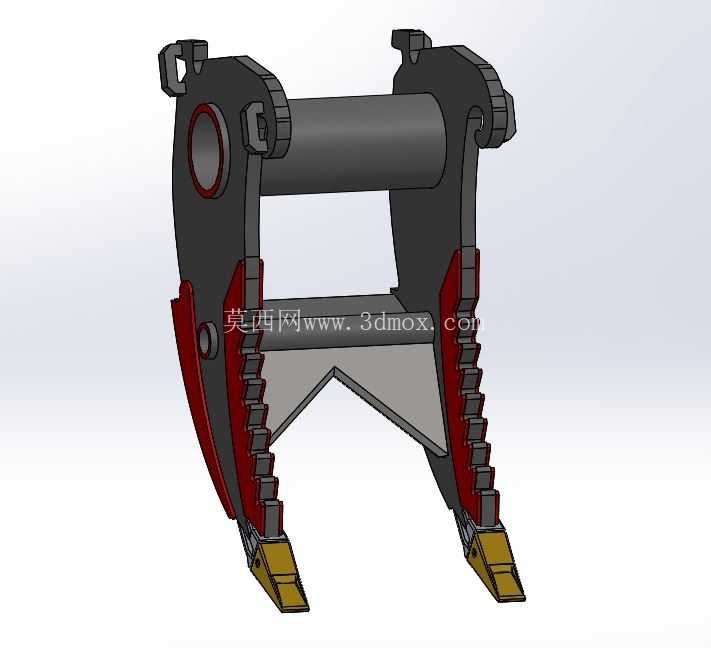

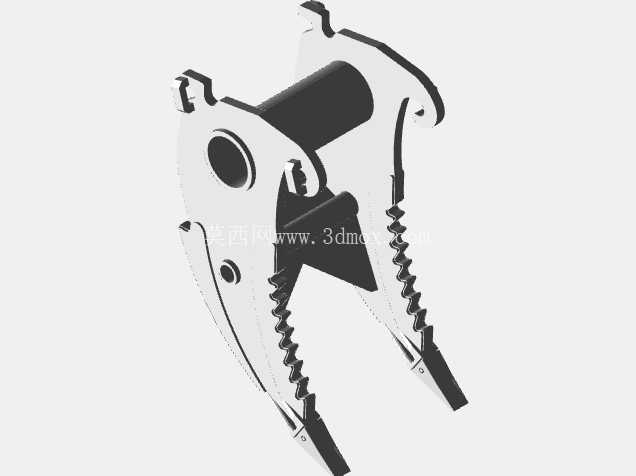

从结构设计逻辑来看，整体主体采用高强度耐磨钢板拼焊成型，主体上部的连接耳板完全匹配Verachtert CW40快换接头的安装尺寸，连接销孔的位置度公差控制在0.2mm以内，确保与挖掘机快换装置对接时能够无卡滞装入，作业过程中不会出现旷量晃动。主体侧面的圆形减重孔并非随意开设，而是经过有限元应力分析后，在应力分布冗余的区域去除材料，既降低了属具整体自重，减少挖掘机前端载荷负担，也不会破坏主体结构的强度储备，孔边缘做了倒角圆滑处理，避免应力集中导致的焊缝开裂问题。

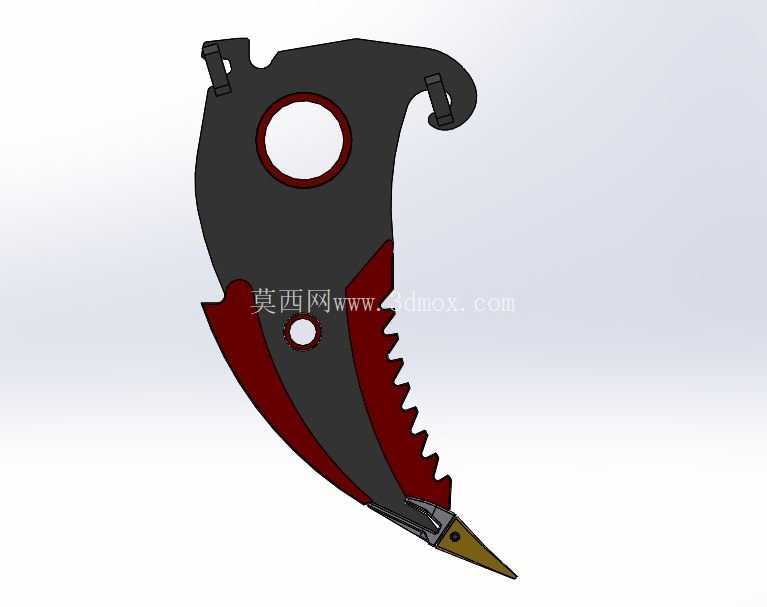

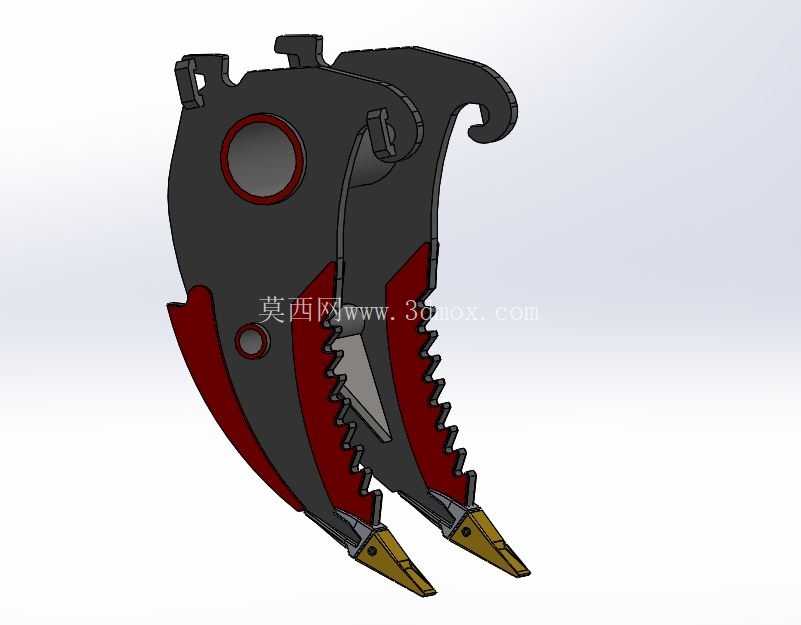

齿部结构采用分体式设计，最前端的齿尖为可更换的耐磨合金件，通过楔形锁销固定在齿座上，当齿尖磨损到作业阈值时，无需整体更换齿臂，仅需拆除锁销替换新齿尖即可，大幅降低后期使用维护成本。两个齿臂内侧设计有连续的锯齿形凸起结构，这部分结构在拖拽拆除物料时能够增加接触面摩擦力，避免光滑的混凝土块、钢结构件从齿臂间滑脱，同时在处理树木根系时，锯齿能够卡入根系表层纤维，撬拔过程中不会出现打滑脱力的情况。齿臂外侧的弧形曲面经过受力优化，在切入土层时能够顺着曲面将土壤向两侧分流，降低切入阻力，减少挖掘机的液压系统负载，作业时的燃油消耗相比同规格直臂松土器可降低8%左右。

安装边界方面，这款属具的整体宽度控制在1100mm以内，连接耳板的开档尺寸与CW40快换接头完全适配，适配的挖掘机整机工作重量区间覆盖18-25吨，作业时的最大切入深度可达850mm，双齿的开档间距为320mm，既不会因为间距过小导致夹取大尺寸物料时受限，也不会因为间距过大导致小尺寸碎块从间隙漏出。主体背部的挂钩结构是专门为拆除作业设计的辅助结构，在处理废弃钢筋、预制板构件时，可以直接用挂钩勾住构件的吊装孔或者外露钢筋，完成拖拽、移位作业，无需额外搭配吊装索具。

实际作业过程中，这款属具的受力传递路径经过专门优化，作业时的切入阻力、拖拽阻力都会通过齿臂均匀传递到上部的连接耳板区域，不会在齿根位置形成应力集中点，焊缝全部采用坡口满焊工艺，焊后进行应力消除处理，能够承受长时间高频次的冲击载荷，即使在含有砾石的硬土层、破碎混凝土块的强冲击工况下，也不会出现焊缝开裂、齿臂变形的问题。齿尖的合金材质经过淬火处理，表面硬度达到HRC58以上，耐磨性能是普通钢板齿尖的4倍以上，在砂砾地层连续作业时，齿尖的磨损速率远低于常规松土器齿尖，能够有效减少停机更换配件的频次。

不同于部分松土器仅考虑垂直切入土层的受力情况，这款属具在设计时还考虑了侧向受力的工况，在拆除作业中经常需要用齿部侧向撬动混凝土块、钢结构件，因此齿臂与主体连接的位置额外增加了加强筋板，筋板的厚度达到20mm，能够承受最大12吨的侧向撬动力，不会出现侧向受力导致的齿臂弯折问题。主体表面的涂装采用工程机械专用的耐磨防腐涂层，能够抵御作业过程中泥土、碎石的冲刷磨损，也能在潮湿作业环境下避免主体钢板锈蚀，延长属具的整体使用寿命。
