卡特彼勒挖掘机反铲作业耐磨铲斗结构

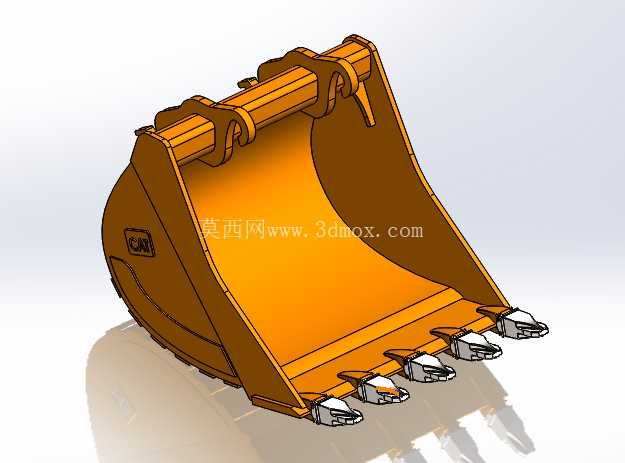

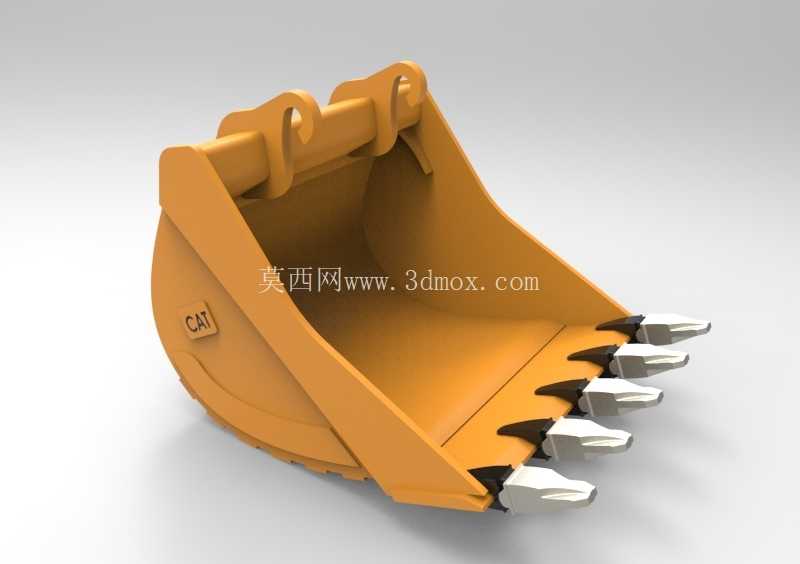

　　作为土方作业核心属具，这款反铲式铲斗主要适配中型履带式挖掘机，广泛应用于矿山剥离、基坑开挖、道路基建、河道清淤等重载作业场景，是直接与作业介质接触的终端执行部件，其结构强度与耐磨性能直接决定整机作业效率与属具更换周期。从实际作业需求出发，该铲斗的设计首先围绕抗冲击、耐磨损两大核心指标展开，斗体采用弧形渐变截面结构，斗底圆弧过渡段经过曲率优化，既能够减少物料装填时的流动阻力，提升满斗率，也能在挖掘切入时降低斗体前端的切削阻力，减少斗底与硬质岩土的滑动摩擦损耗。

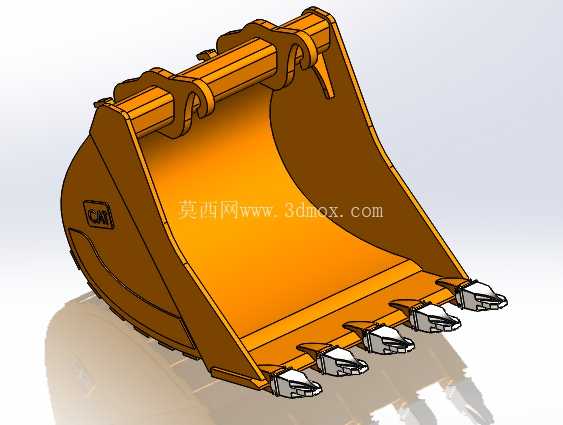

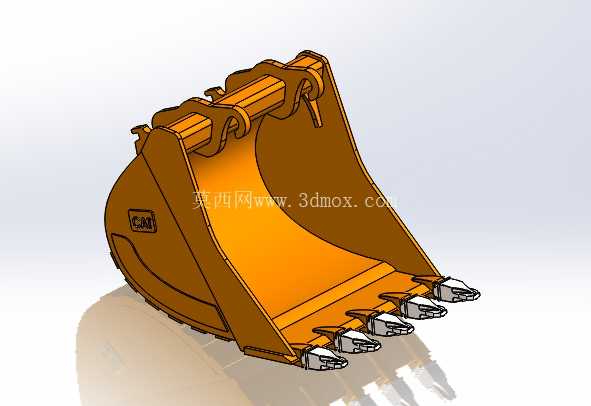

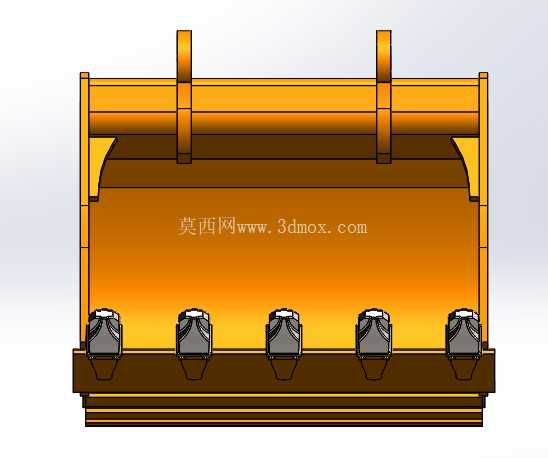

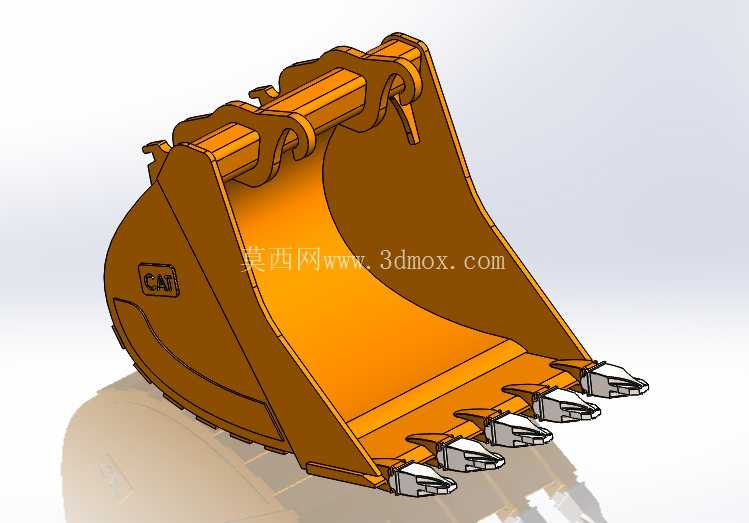

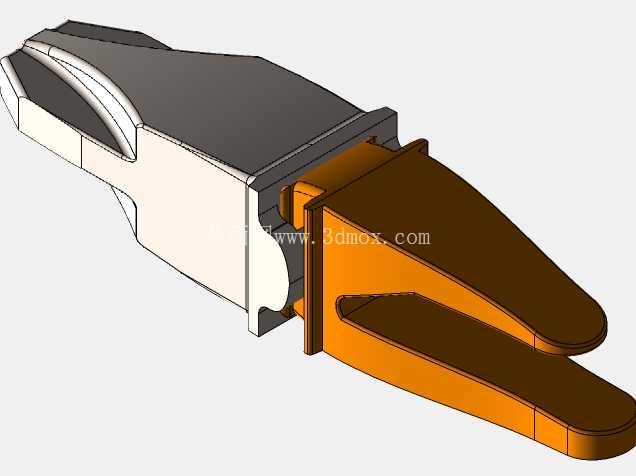

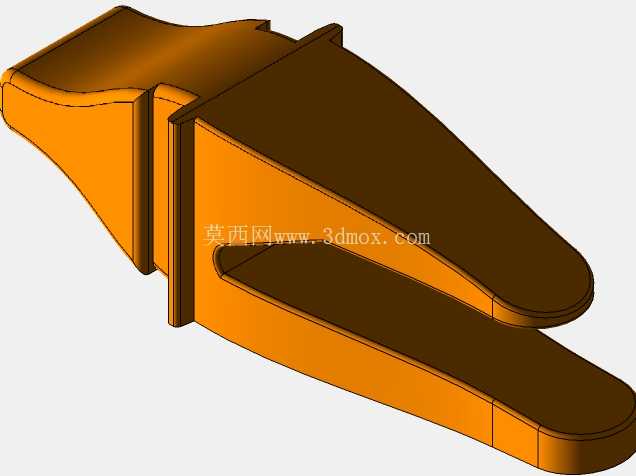

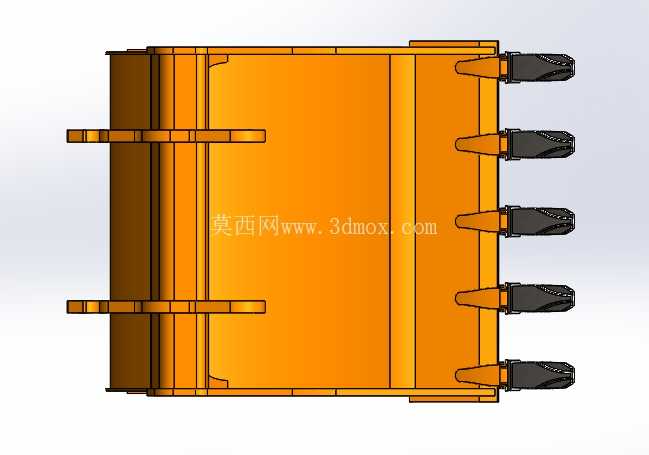

　　斗唇部位采用加厚耐磨板焊接结构，五组斗齿按照等间距排布，斗齿座与斗唇采用全熔透坡口焊接工艺，斗齿本身采用楔块式快换结构，现场作业时无需动用大型焊接设备，仅通过专用撬棍即可完成磨损斗齿的快速更换，大幅缩短停机维护时间。斗体侧面设置有侧刃与侧护板，侧刃突出于斗体侧端面，在挖掘侧壁工况时能够避免斗体侧板直接与岩壁、硬土摩擦，侧护板则覆盖斗体上部与斗背的易磨损区域，采用高硬度耐磨钢板材质，硬度达到HB400以上，能够抵御碎石滚落、物料刮擦带来的损耗。

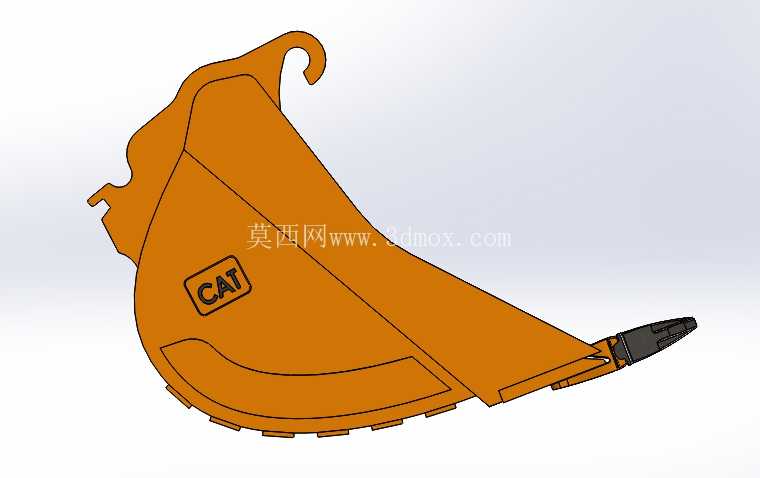

　　斗体上部的两个吊装耳板与斗杆、摇杆的连接销轴孔采用同轴度精加工设计，孔内镶嵌有自润滑铜套，铜套内壁开设螺旋油槽，可通过销轴端部的注油嘴定期加注润滑脂，减少铰接部位的转动磨损，耳板与斗体主侧板之间设置有加强筋板，筋板采用三角形受力结构，能够将挖掘时的偏载力均匀传递到整个斗体框架，避免耳板根部出现应力集中开裂的问题。从安装边界来看，该铲斗的销轴孔中心距、耳板开档尺寸严格匹配对应吨位挖掘机的斗杆连杆参数，无需额外改装即可直接换装，斗体的切削角设计为18度至22度区间，适配挖掘机斗杆的挖掘轨迹，在动臂提升、斗杆收合的复合动作下能够保证斗齿垂直切入作业面，减少挖掘时的斗体撬别受力。

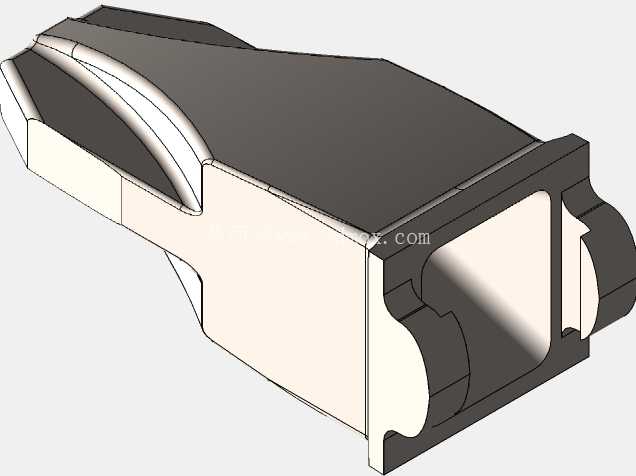

　　斗体内部的容积经过测算，在保证结构强度的前提下尽可能扩大有效装载空间，斗背的弧度设计兼顾卸料流畅性，举升卸料时物料能够沿斗底圆弧快速滑出，不会出现粘斗、存料的问题，针对粘土、湿土作业场景，斗体两侧预留有排水孔，可及时排出斗内积存的水分，减少物料粘附带来的额外负载。在结构细节处理上，所有焊接部位均打磨平滑过渡，避免焊接应力集中，斗体边缘的所有棱角均做圆角处理，减少应力开裂风险，斗齿的齿尖采用抛物线形轮廓，相比普通平齿具备更强的岩石切入能力，在硬质土层、风化岩作业场景下能够有效降低挖掘阻力，减少整机液压系统的负载波动。实际作业中，该铲斗可根据作业介质的不同更换不同类型的斗齿，比如挖掘松散沙土时可更换宽型平齿，扩大切削宽度提升作业效率，挖掘破碎岩石时可更换尖锐的岩石齿，提升切入能力，这种模块化的斗齿设计让同一斗体能够适配多种作业场景，降低用户的属具采购成本。斗体的整体重量经过严格控制，在保证结构强度的前提下尽可能减少冗余重量，避免过多的无效负载消耗挖掘机的提升力，让更多的液压功率用于切削物料，而非抬升属具自身重量。
