挖掘机工作臂液压驱动作业结构设计

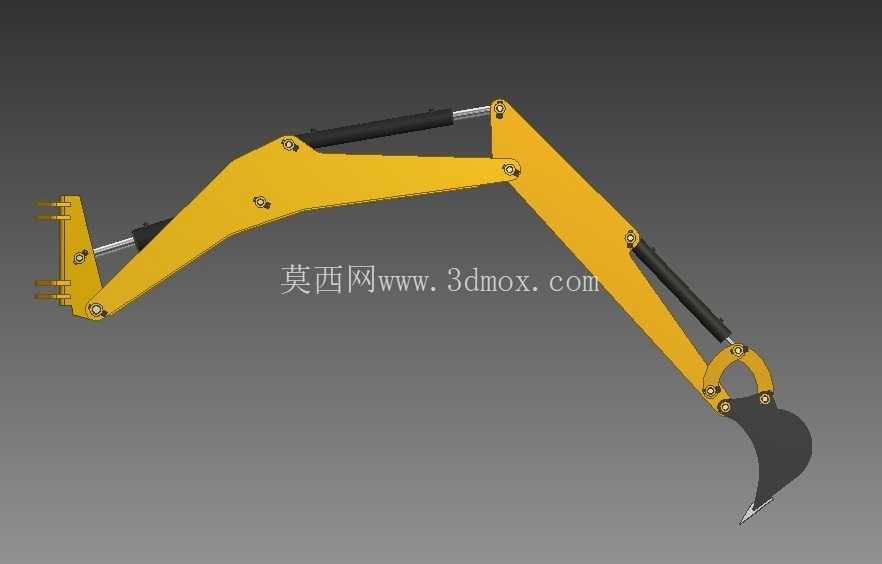

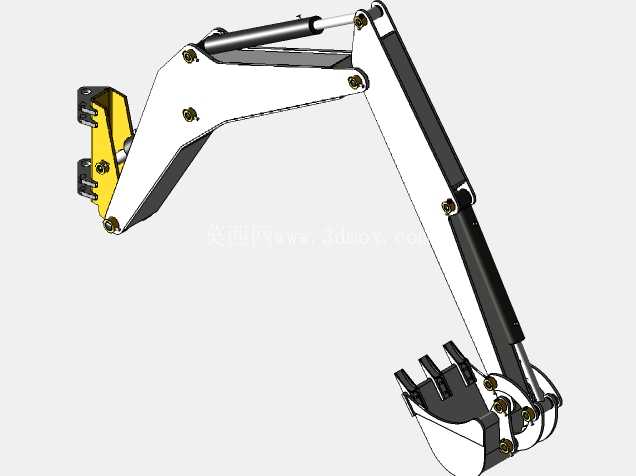

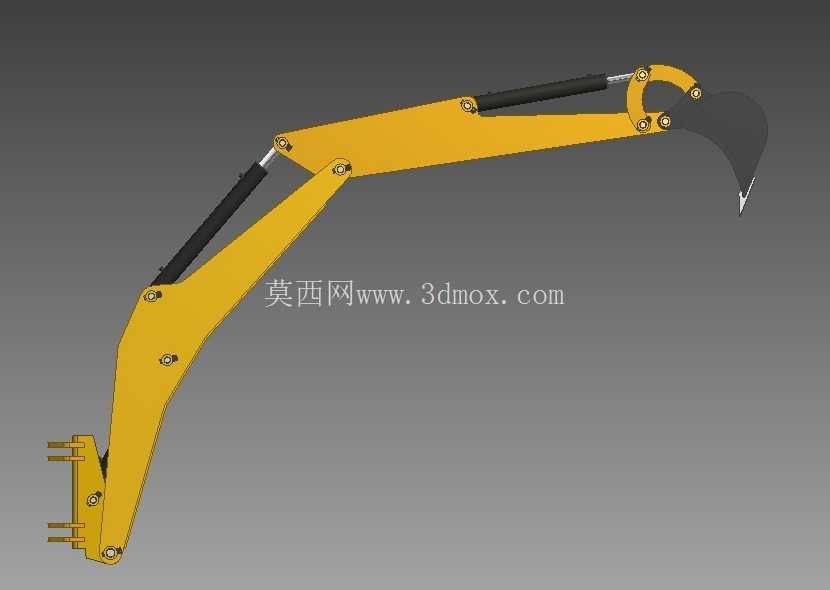

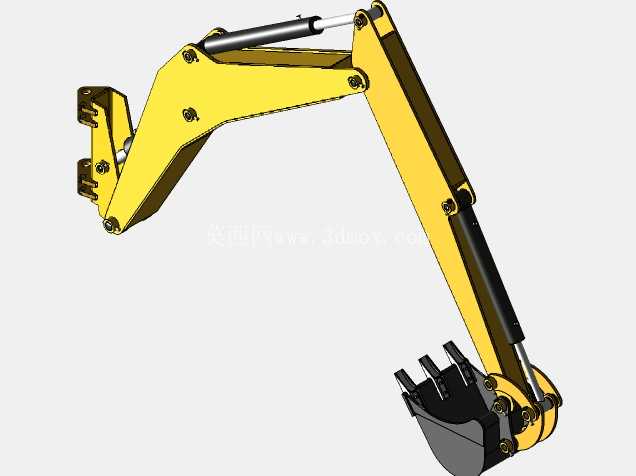

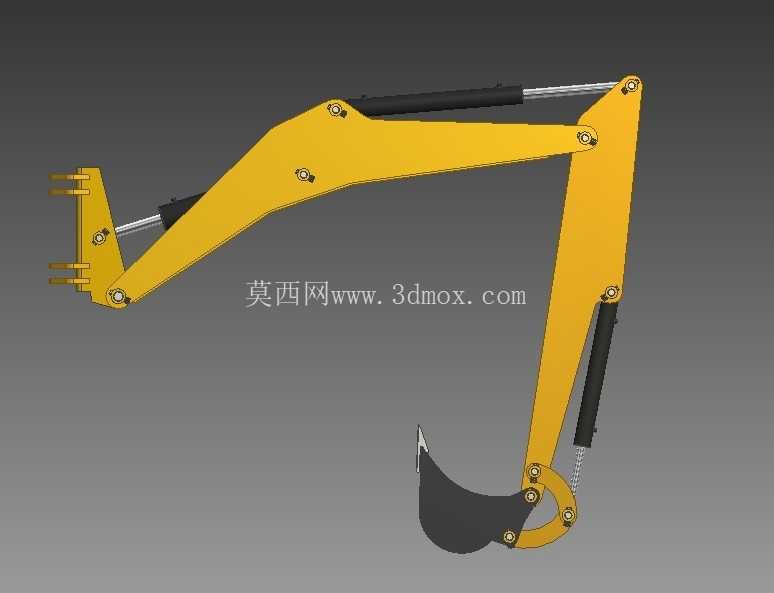

这套挖掘机工作臂结构，核心服务于土方开挖、基坑作业、矿山剥离、市政管线施工等多场景的土石方作业需求，作为挖掘机直接接触作业面的执行端，其结构合理性直接决定整机的作业覆盖范围、挖掘力输出效率与复杂工况适应能力。从结构组成来看，整套工作臂由动臂、斗杆、铲斗三个主要刚性构件，搭配三组液压油缸、多组铰接销轴、轴套、密封件组成，所有铰接点位均采用销轴连接，配合自润滑轴套降低转动摩擦阻力，同时预留润滑脂注油通道，满足长期户外作业的维护需求。

设计过程中优先考虑作业力矩的匹配逻辑，动臂作为连接上车回转平台与斗杆的核心承载件，采用变截面箱型焊接结构，靠近回转端的截面尺寸更大，向与斗杆连接端逐步收窄，在保证抗弯、抗扭强度的前提下，尽可能降低臂体自身重量，减少无效负载对液压系统的功率损耗。动臂油缸的铰接点位经过反复校核，既要保证动臂举升时能获得足够的推力，让铲斗达到最大挖掘高度时的卸载距离满足自卸车装料要求，也要兼顾动臂下放时的稳定性，避免大深度挖掘时臂体出现结构干涉。

斗杆连接在动臂前端，其结构同样采用箱型焊接设计，斗杆油缸的铰接位置直接决定斗杆的挖掘力输出特性，在常用的挖掘作业区间，也就是斗杆与地面呈30度到60度夹角的范围，油缸推力能转化为最大的斗杆挖掘力，适配硬土、软岩等不同硬度作业面的切削需求。铲斗与斗杆的连接端设置了摇杆连杆机构，通过铲斗油缸的伸缩驱动连杆转动，实现铲斗的收斗与卸料动作，这套四连杆机构的传动角经过优化，在收斗末端能获得更大的闭斗力，避免铲斗装载满料时出现物料撒漏，同时卸料时能保证铲斗翻转角度超过45度，让粘性物料也能顺利卸出。

从安装边界来看，动臂根部的铰接孔位与挖掘机上车平台的安装支座完全匹配，销轴直径、孔位同轴度公差控制在0.02mm以内，保证安装后臂体转动无卡滞。三组液压油缸的油口均采用标准液压管接头规格，可直接与上车主控阀的液压管路对接，油缸的行程参数与臂体各段长度匹配，不会出现油缸伸出行程超限导致的结构拉损，也不会因为行程不足限制作业范围。整套臂体的最大作业半径覆盖同吨位挖掘机的常规作业需求，最大挖掘深度满足普通市政管网开挖、基坑分层取土的作业要求，最大卸载高度适配常见的工程自卸车货箱高度，不需要额外调整机位就能完成装车作业。

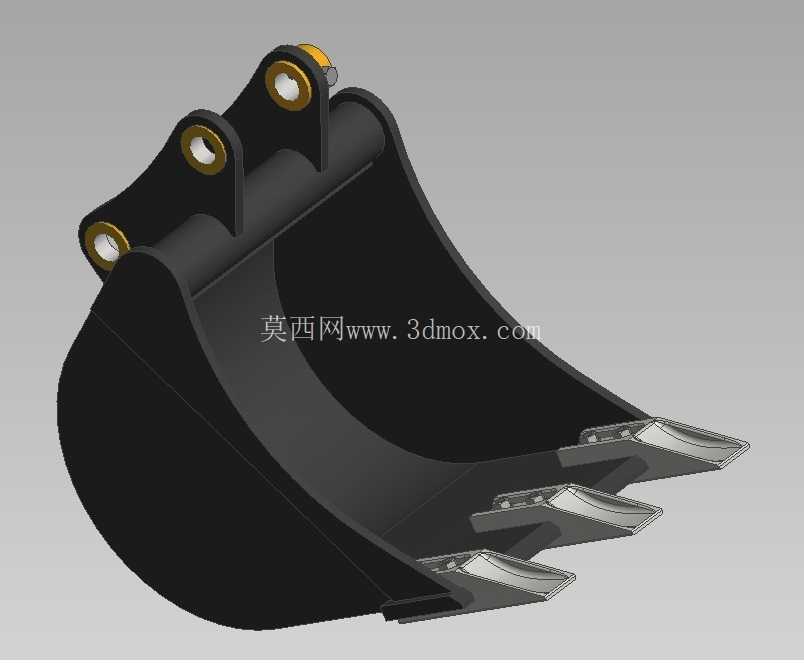

在细节设计上，所有铰接点位的端面都设置了防尘密封结构，阻挡户外作业时的泥沙、粉尘进入铰接摩擦面，延长轴套与销轴的使用寿命；臂体表面预留了液压管路的固定卡扣安装位，管路沿臂体侧面布置，避免作业过程中管路与岩石、土体发生剐蹭破损；铲斗斗齿采用可更换的装配式结构，斗齿磨损后不需要整体更换铲斗，只需要拆卸固定销就能完成斗齿更换，降低现场维护成本。臂体的焊接位置均做了应力释放处理，避免长期交变载荷作用下焊缝出现疲劳开裂，关键受力点位的板材厚度经过有限元校核，在最大挖掘力工况下的结构变形量控制在允许范围内，不会因为臂体变形导致铰接点位卡滞或者铲斗定位精度下降。

实际作业过程中，这套工作臂可以通过三组油缸的复合动作，实现平整场地、边坡修整、沟槽开挖、重物吊装等多种作业功能，动臂的升降、斗杆的收放、铲斗的转动可以独立控制也可以联动操作，操作逻辑符合工程机械操作人员的常规操作习惯，不需要额外适应就能上手作业。针对不同的作业场景，只需要更换对应规格的铲斗，就能适配岩石破碎、土方装载、沟渠清淤等差异化作业需求，臂体本身的铰接接口具备通用互换性，不需要改动主体结构就能完成属具更换。
