带防断弹簧环的十字轴式万向节结构

在中小扭矩传动场景里，两轴存在轴线夹角偏差时的动力传递一直是结构设计里的常见需求，这类偏差可能来自机架焊接后的形位公差、设备运行中的机架形变、或是装配环节无法完全消除的同轴度误差，刚性联轴器完全无法适配这类工况，而带防断结构的万向节就是针对这类场景优化的传动连接件。

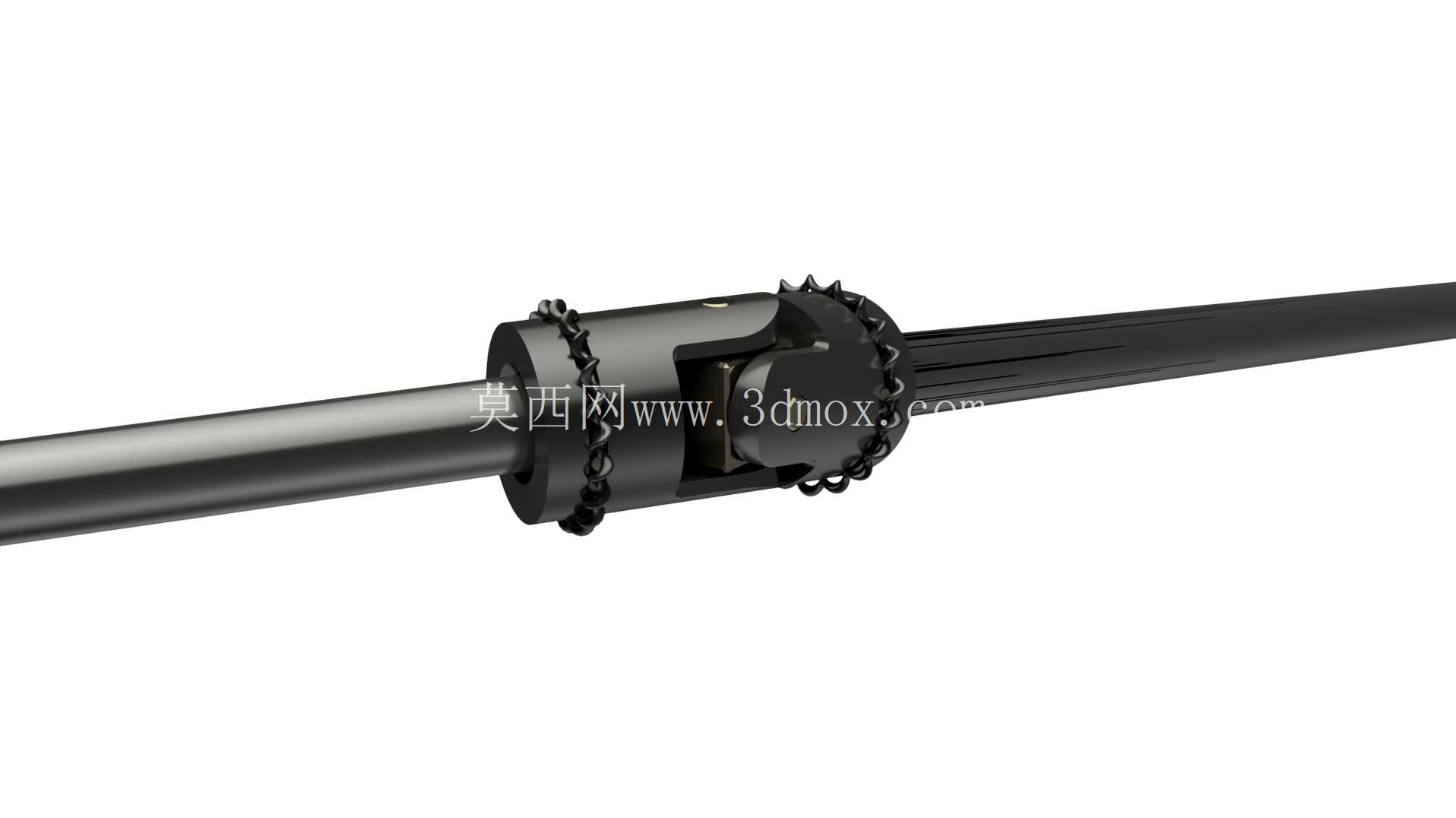

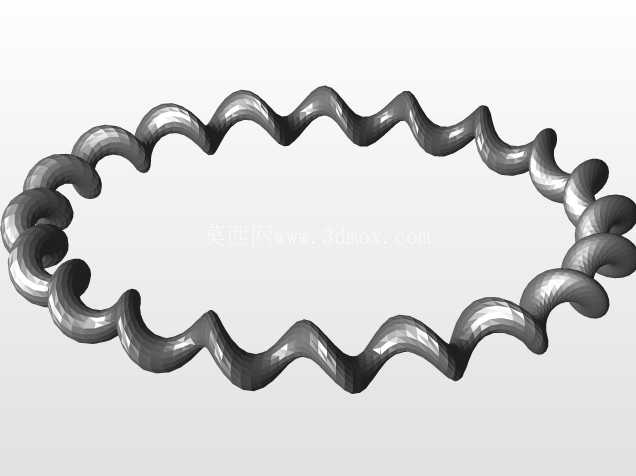

这款万向节采用十字销作为核心传动铰接件，区别于常规无防护的十字轴万向节，在两个节叉的铰接外侧加装了螺旋弹簧环，弹簧环箍紧在节叉与十字销的配合位置，能够在传动过程中持续给销钉配合面施加径向预紧力，避免设备启停、正反转切换时销钉与销孔之间出现冲击间隙，从根源上降低销钉受交变冲击载荷发生断裂的概率——很多常规万向节的失效都不是扭矩超过额定值，而是频繁正反转带来的冲击让销钉根部产生应力集中，最终出现疲劳断裂，这个弹簧环的设计刚好针对性解决了这个常见失效点。

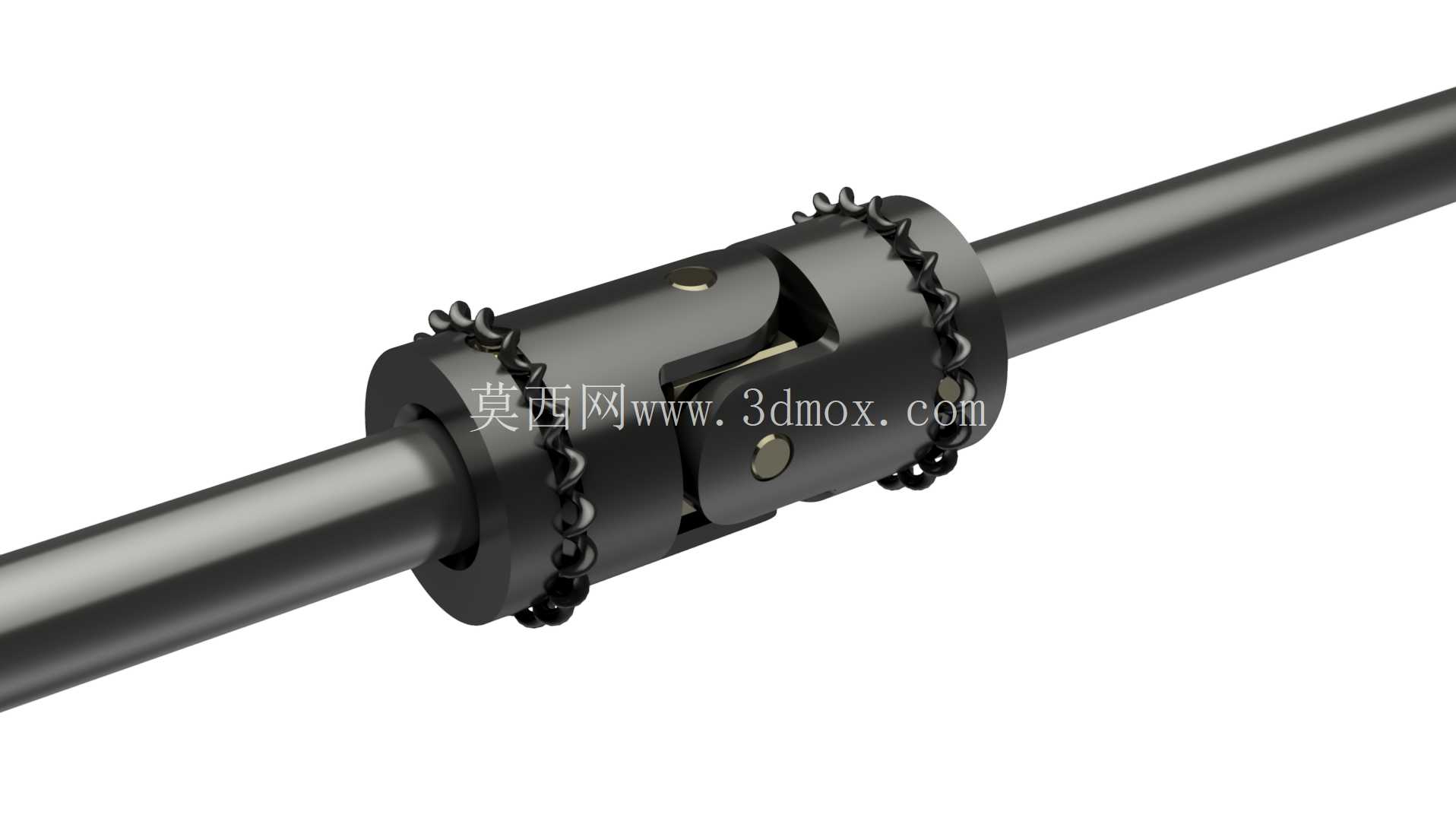

从结构布局来看，这款万向节为对称式双节叉结构，两端的轴连接部位为光轴直连式设计，适配轴孔配合加顶丝固定的安装方式，不需要额外加工法兰连接面，对于安装空间紧凑、轴径统一的小型传动链路来说，这种连接方式的装配效率更高，不需要做复杂的对中校准，只要将两端轴插入对应轴孔锁紧顶丝即可完成安装。安装边界上需要注意，万向节的铰接摆动范围由节叉的开口角度决定，这款结构的允许两轴夹角最大不超过15°，如果实际工况里轴线偏角超过这个数值，会导致节叉转动时出现卡滞，同时弹簧环会被过度撑开失去预紧作用，反而会加速部件磨损。

实际应用中，这类万向节常被用在小型自动化设备的进给传动链路、轻工机械的联动轴连接、小型输送设备的动力传递端，这些场景的普遍特点是传动扭矩不大，但是机架的加工精度有限，装配时很难保证两轴完全同轴，运行中还可能因为负载变化出现轻微的机架形变，普通刚性联轴器在这类场景下很容易出现轴端掰弯、轴承磨损加快的问题，而这类带防断结构的万向节既可以补偿轴线偏差，又通过弹簧环的防护提升了铰接销的使用寿命，减少了设备运维中更换易损件的频率。

设计思路上，这款结构没有做复杂的一体化密封或是滚针轴承加持，走的是简易可靠、易加工的路线，所有部件都是常规机加工可以实现的结构：节叉采用常规圆柱坯料铣削加工即可，十字销为标准圆柱销改制，弹簧环为标准圆柱螺旋弹簧裁切后箍装，不需要特殊的加工工艺，生产成本可控，同时后期维护更换配件也很方便，不需要定制特殊规格的零件。尺寸方面，万向节的最大外径略大于连接轴径，整体长度根据适配轴径做等比例缩放，安装时不需要在周边预留太大的避让空间，只要保证节叉摆动范围内没有其他结构干涉即可，因为弹簧环是外露式安装，不需要额外预留密封件的安装位置，整体径向尺寸比带密封壳的同规格万向节更小，更适合安装空间局促的小型设备内部。

从传动特性来看，单十字轴万向节在有夹角的情况下传动存在瞬时转速波动，所以如果是对转速均匀性要求高的场景，需要成对使用这类万向节来抵消转速波动，但如果是对转速稳定性要求不高的手动调节机构、低速传动链路，单节使用就完全可以满足需求。弹簧环除了防销钉断裂的作用外，还可以阻挡一部分运行环境中的粉尘进入销钉配合间隙，减缓销孔的磨损速度，虽然不能做到完全密封，但在没有大量粉尘飞溅的常规车间环境里，这个防护作用已经足够延长部件的维护周期。

建模过程中需要注意几个配合公差：十字销与节叉销孔的配合采用间隙配合，保证铰接转动灵活无卡滞，间隙值控制在0.02-0.05mm之间，间隙过大会导致传动回差过大，间隙过小则会在温度变化时出现转动卡滞；弹簧环的内径要略小于节叉铰接部位的外径，保证箍装后有足够的预紧力，同时弹簧的线径不能过粗，否则会增加铰接转动的阻力，导致传动效率下降；两端的轴孔公差采用H7级精度，保证与连接轴的配合松紧适度，顶丝孔的位置要正对轴孔中心，锁紧后顶丝可以牢牢压在连接轴的键槽平面上，避免传动过程中出现轴与万向节滑脱的问题。
