拖挂式卧式浆液储运罐体结构设计

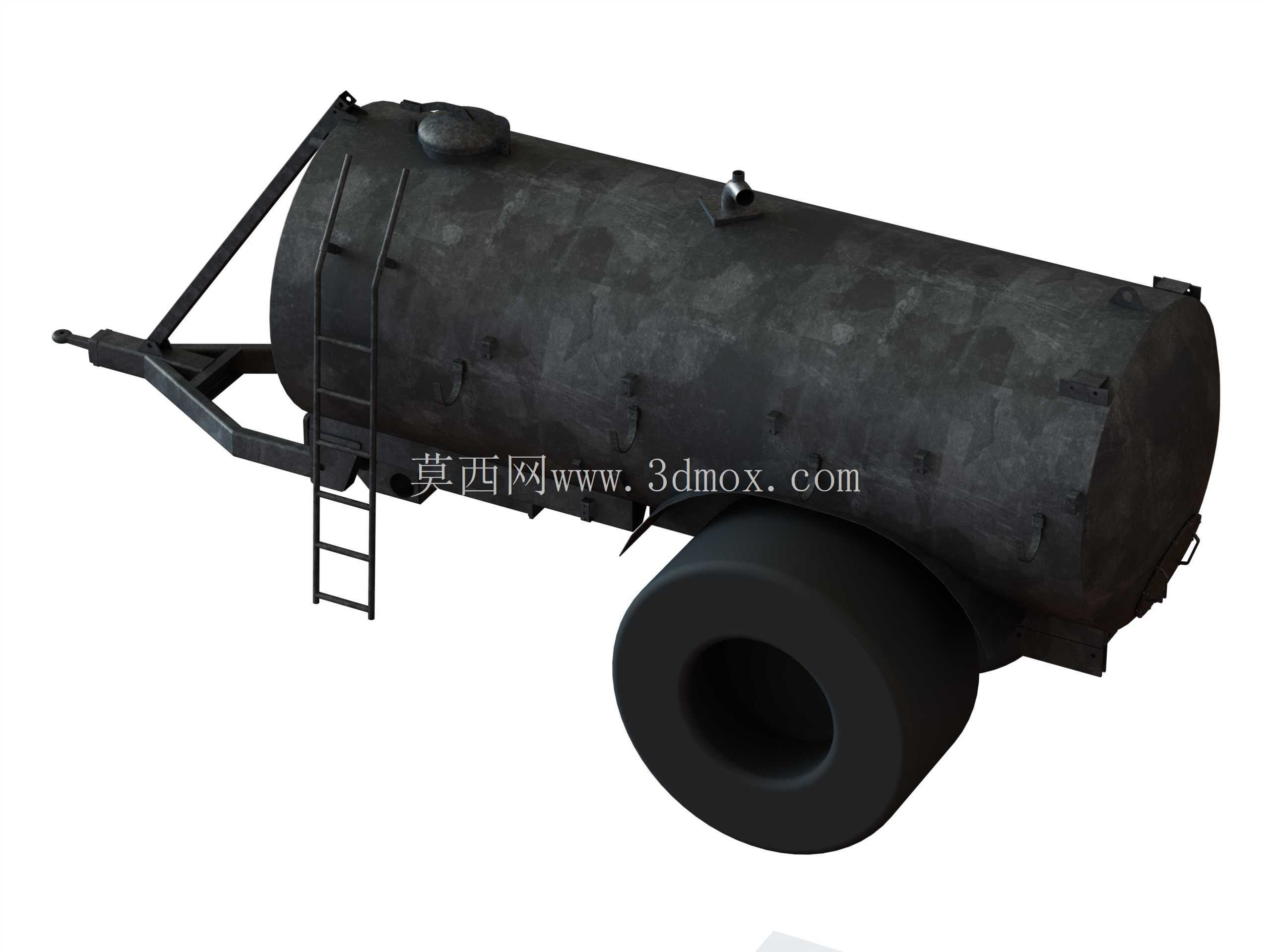

　　在油田固井、市政非开挖施工、小型水利注浆作业场景中，散装浆液的短距离转场与现场暂存一直是影响施工效率的关键环节，这类作业往往不需要大容量固定储浆站，却对设备的移动灵活性、罐体密封性能、残留清理便捷性有明确要求，这款拖挂式卧式浆液罐体正是针对这类分散式作业场景开发的储运载体。从结构设计逻辑来看，罐体采用卧式圆柱筒体布局，相比立式储罐能有效降低整车重心，在非铺装路面拖行时可大幅降低侧翻风险，筒体两端采用标准椭圆封头焊接成型，封头曲率经过应力校核，能够承受0.2MPa以内的浆液静压与运输过程中的晃动冲击，避免长期使用后焊缝位置出现疲劳开裂。

　　罐体顶部设置两个功能开口，靠前位置为带快开压盖的人孔，作业人员可进入罐体内部完成结块清理、防腐层修补等维护操作，靠后位置为带防护盖的进料口，可直接对接注浆泵管路完成浆液加注，进料口内置防溅挡板，减少加注过程中浆液溢出对罐体外表面的腐蚀。罐体侧面外置直爬梯，梯步采用防滑花纹钢板弯折成型，爬梯与罐体连接位置全部采用满焊工艺并做圆弧过渡，避免应力集中，同时爬梯距离罐体外壁预留120mm的操作间隙，方便人员攀爬时握持施力。

　　拖挂连接端采用三角牵引架结构，牵引架主梁采用矩形钢管焊接成型，牵引头为标准球形拖挂接口，可适配多数轻型工程拖车、农用拖拉机的后牵引装置，牵引架与罐体封头的连接位置设置加强筋板，分散拖行过程中启动、制动产生的纵向冲击力，避免连接位置出现撕裂。罐体底部采用双组弧形支座与行走轮架连接，支座与罐体外壁贴合面做弧度匹配处理，增加接触面积降低局部压强，行走轮采用大直径实心橡胶轮，无需充气维护，能够适应工地碎石、泥泞路面的通行需求，轮轴位置配置简易制动装置，拖行至作业点位后可锁止车轮，避免罐体受外力出现滑移。在功能细节设计上，罐体尾部最低位置设置带法兰的卸料口，卸料口口径匹配常用注浆软管接头，可实现浆液的重力自流式卸料，减少额外泵送环节的能耗，同时低位卸料设计能够最大程度降低罐内浆液残留，每次作业完成后仅需少量清水冲洗即可完成清洁，减少浆液凝固结块堵塞管路的概率。罐体外表面整体做喷砂除锈后喷涂耐磨防腐漆，能够耐受常见水泥浆、膨润土浆、弱化学浆液的腐蚀，延长设备在户外复杂工况下的使用寿命。

　　从安装边界尺寸来看，筒体直径控制在1.8m，整体长度含牵引架为4.2m，空载状态下整体高度为2.3m，能够满足乡村道路、施工便道的通行限宽限高要求，不需要额外办理超限运输审批，单台设备即可满足单次10立方以内的浆液转运与暂存需求，适配小型注浆作业班组的施工节奏。设计过程中针对罐体的壁厚做了针对性选型，筒体采用6mm厚钢板卷制，封头采用8mm厚钢板冲压成型，在保证结构强度满足满载运输需求的前提下，尽可能控制罐体自重，降低拖行过程中的动力消耗，同时所有外露的金属附件全部做镀锌处理，避免长期户外放置出现锈蚀影响操作。在实际作业场景中，该罐体既可以作为移动储浆容器配合固定式注浆站完成多点位的浆液配送，也可以直接在罐体顶部加装搅拌装置，作为现场临时搅拌储浆一体化设备使用，适配多种不同的施工组织模式，不需要额外定制配套辅具即可快速投入作业。
