烘干机风管转接4英寸软管空间节省接头

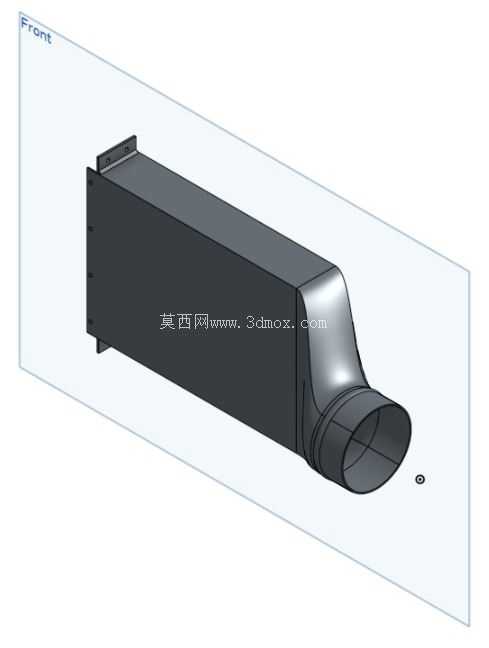

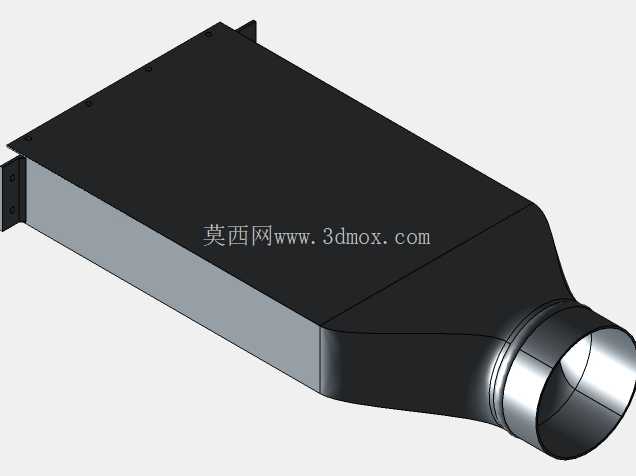

　　在住宅洗衣区、商用洗衣房这类空间紧凑的布设场景里，烘干机的排风管路安装经常会遇到墙体预留位与设备出风口错位、后方预留进深不足的问题，常规直连风管要么弯折角度过大造成风阻飙升，要么需要额外预留十几厘米的安装空间挤占柜体或通行区域，这类转接件就是专门针对这类安装痛点设计的管路适配结构。从结构功能来看，这个转接件一端为宽幅矩形法兰接口，对应烘干机本体的出风口连接位，法兰边预留了均匀分布的安装孔位，可直接通过自攻螺丝或卡箍与烘干机出风口密封固定，接口边缘做了翻边强化处理，避免长期受排风振动出现连接位开裂的问题；另一端为标准4英寸圆形接口，适配市面上绝大多数家用及商用烘干机配套的柔性排风软管，接口外壁做了多道环形凸筋，套入软管后用喉箍锁紧即可实现可靠密封，不会出现排风泄漏、软管脱落的问题。

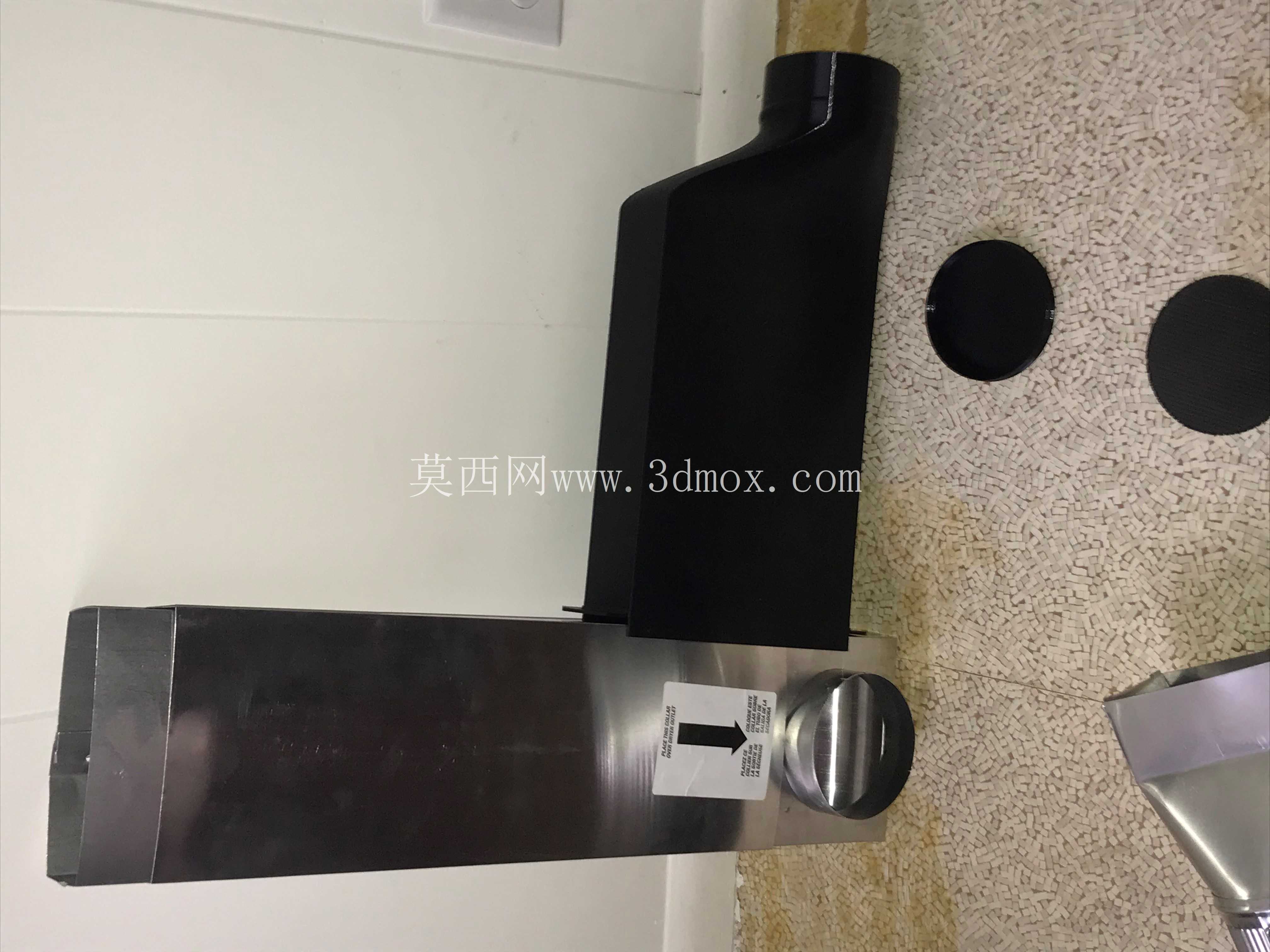

　　设计上最核心的考量是空间利用率，整个转接腔体采用平滑过渡的变径流道，没有直角弯折结构，矩形端到圆形端的过渡曲面经过流道优化，尽可能降低排风过程中的风阻损失，避免因为转接造成烘干机排风效率下降、 lint 堆积引发的安全隐患。整体安装完成后，转接件向侧下方偏移的结构可以让烘干机直接贴墙放置，不需要在设备后方预留风管转弯的冗余空间，按照常规27英寸宽度的烘干机尺寸计算，相比传统90度直角弯头转接的方案，能够节省近10厘米的后方进深空间，这对于内嵌式洗衣柜、狭小阳台布设的场景来说，能够大幅提升空间利用效率，避免设备突出柜体影响整体美观。

　　从安装边界来看，矩形法兰的尺寸完全匹配主流宽幅烘干机的出风口规格，不需要额外裁剪设备自带的出风面板，圆形端的外径严格遵循4英寸软管的通用适配尺寸，不需要额外采购变径圈即可完成连接，整个转接件的腔体壁厚均匀，既保证了结构强度，不会因为排风负压出现腔体吸瘪变形的问题，又不会因为壁厚过大占用额外的内部流道空间。在实际工程应用中，这类转接件除了家用烘干机场景，也可用于小型工业烘干设备的排风管路布设，尤其是设备贴墙安装、后方走管空间不足的工位，不需要重新改动墙体排风孔的位置，仅通过这个转接件即可完成管路的偏移对接，大幅降低现场安装的改造成本。

　　流道设计上特意做了顺滑的曲面过渡，没有突兀的截面突变，排风过程中不会在腔体内部形成涡流区，减少 lint 纤维在转接位置的堆积，降低日常维护清理的频率，同时也能减少排风过程中的气流噪音，避免管路共振产生的异响。连接法兰的孔位采用通用化设计，不需要针对特定品牌的烘干机做定制化打孔，现场安装时可根据实际设备的孔位微调固定位置，适配性更强。整个零件的外形没有多余的突出结构，安装后不会与周边的柜体、墙面产生干涉，表面做了平整处理，不会出现尖锐边角划伤安装人员或者划破软管的问题。在三维建模过程中，需要重点把控过渡曲面的曲率连续性，避免出现曲面褶皱造成流道不畅，同时要严格控制两端接口的形位公差，矩形法兰的平面度要满足密封要求，圆形接口的圆度公差要控制在软管适配的范围内，保证安装后不会出现配合过松或者过紧无法装配的问题。壁厚设计上要兼顾强度和成型工艺，如果采用塑料注塑成型，壁厚要保持均匀，避免出现缩痕、翘曲等成型缺陷，如果采用钣金加工，要合理设计折弯和焊接位置，保证焊接后的流道内部平滑，没有焊瘤凸起影响排风。
