MakerBot桌面3D打印机调平支撑脚结构

桌面级FDM3D打印机在日常使用中，受放置台面平整度、设备自身框架加工公差、长期使用后框架应力形变等因素影响，很容易出现机身放置不稳、打印过程中整机晃动的问题，这类晃动会直接传导至运动打印组件，导致首层打印附着力不足、层纹错位、打印件尺寸超差甚至中途打印脱落，是桌面3D打印场景中非常影响成品率的细节问题。这款针对MakerBot Replicator 2/2x机型设计的调平支撑脚，就是为解决这类实际使用痛点开发的配套结构件。

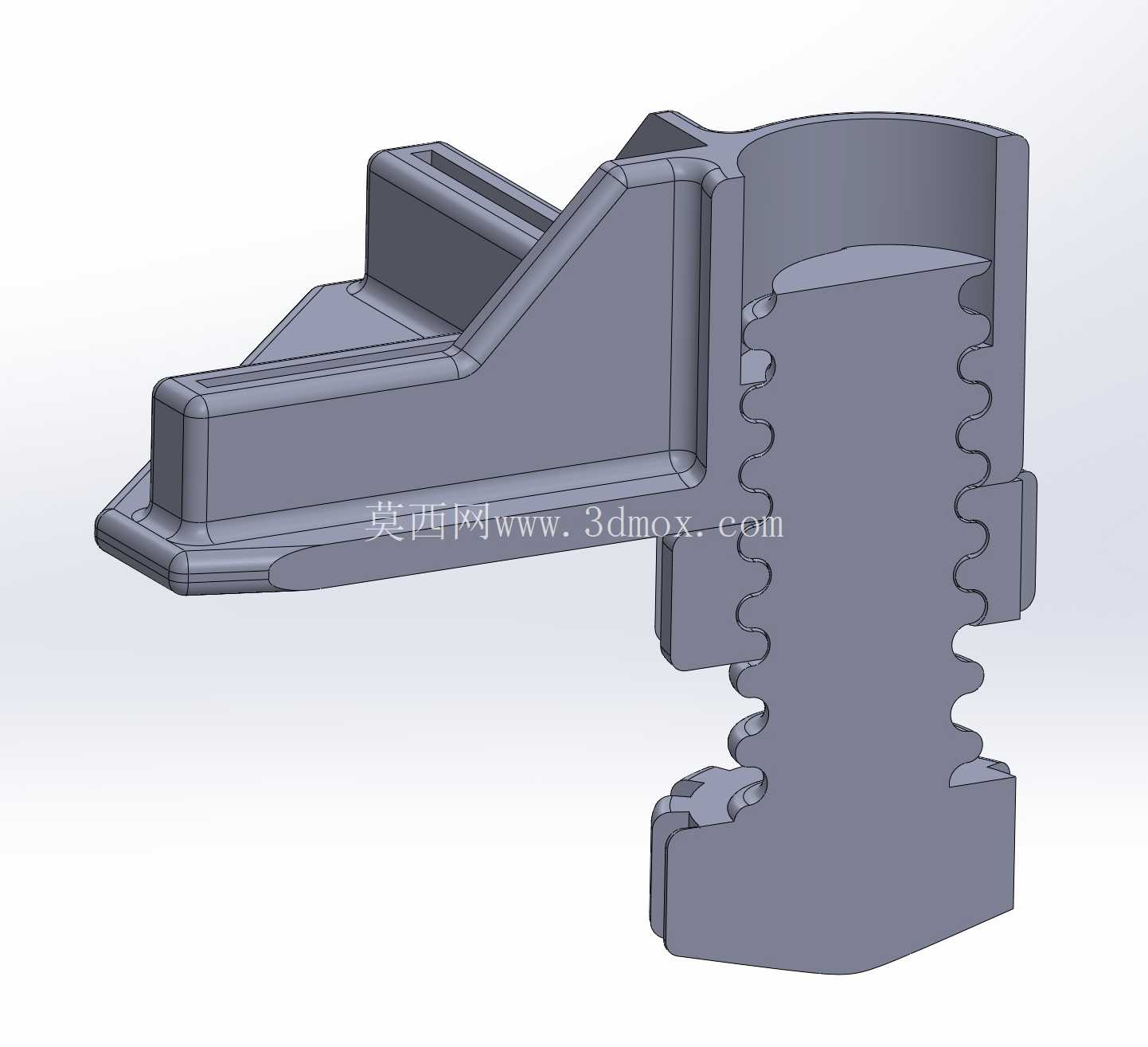

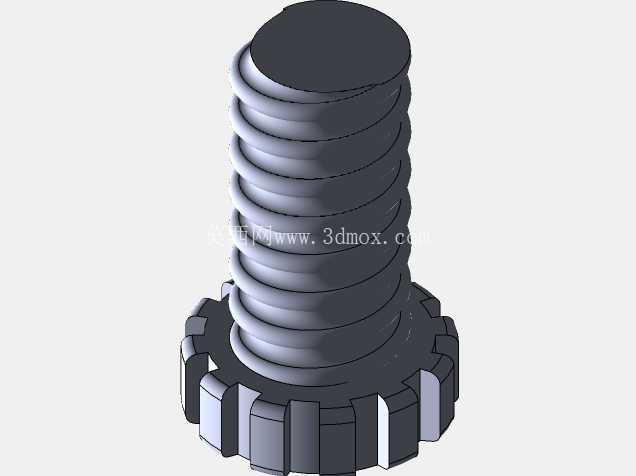

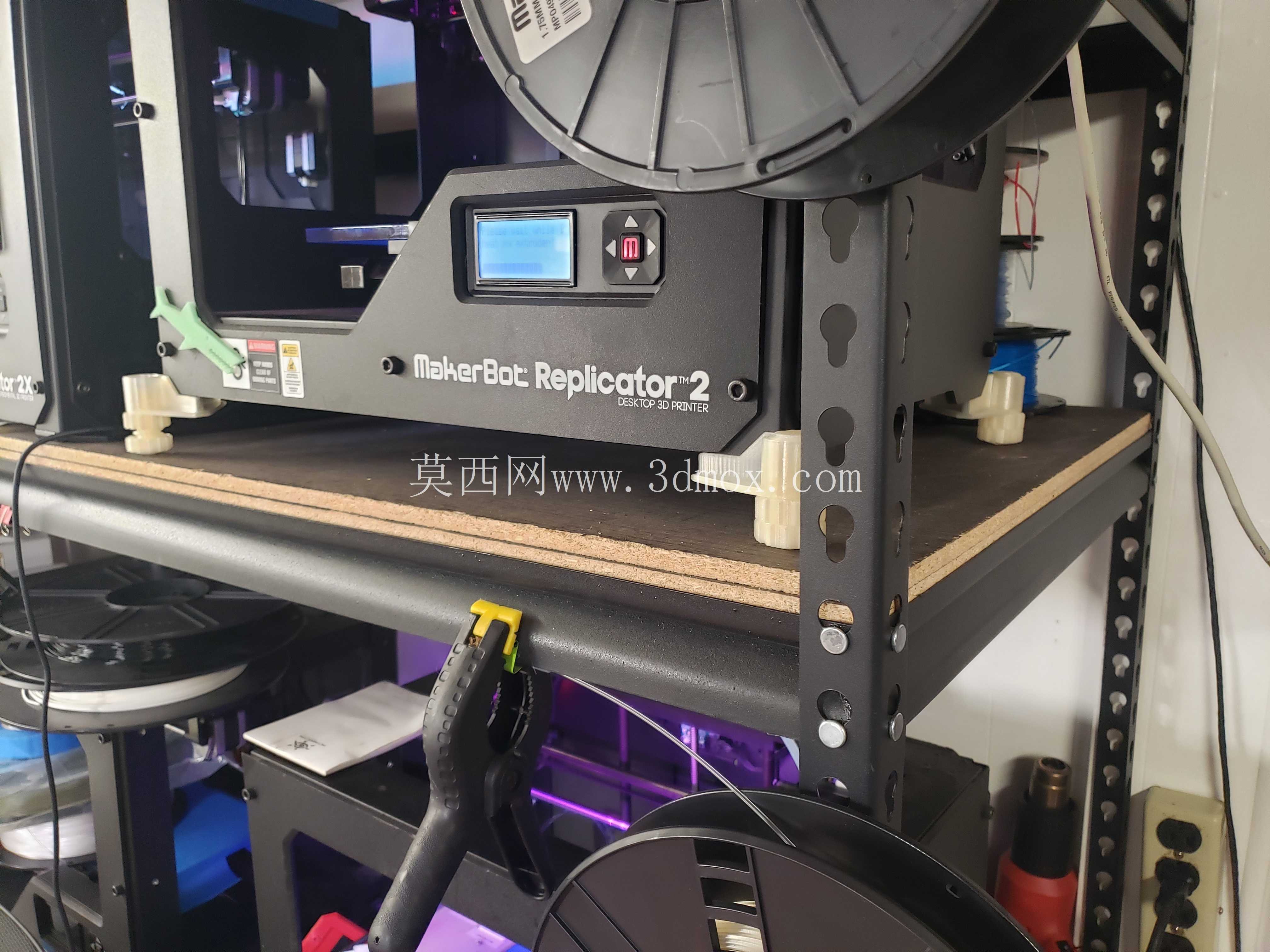

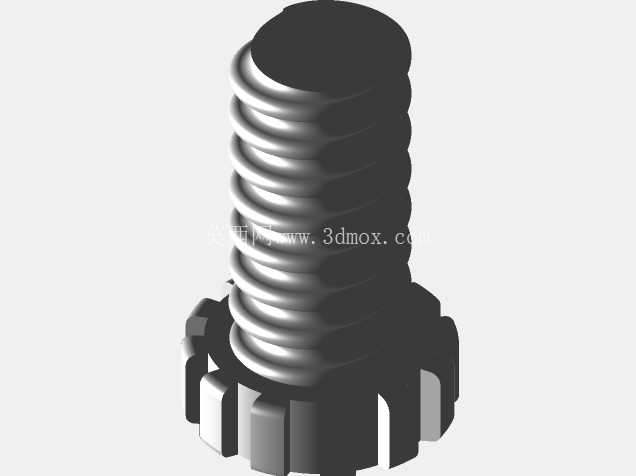

从实际使用场景来看，不少创客工坊、个人工作室的3D打印机放置工位并非专用的高精度水平工作台，多是普通木质桌面、金属置物搁板，这类台面往往存在局部凹陷、整体倾斜、表面光滑摩擦力不足的问题，原机自带的固定支撑脚没有高度调节余量，也没有额外的防滑设计，遇到不平整台面只能通过垫纸片、胶带的方式临时找平，不仅调整精度差，长期使用后垫片移位还会导致水平状态失效。这款调平脚采用螺纹旋拧调节结构，单脚支持连续的高度微调，调整时无需抬升整机，只需要旋转底部的滚花旋钮就能对应调整对应角的支撑高度，四个支撑脚配合就能快速将整机调整至水平状态，抵消台面的不平整公差。

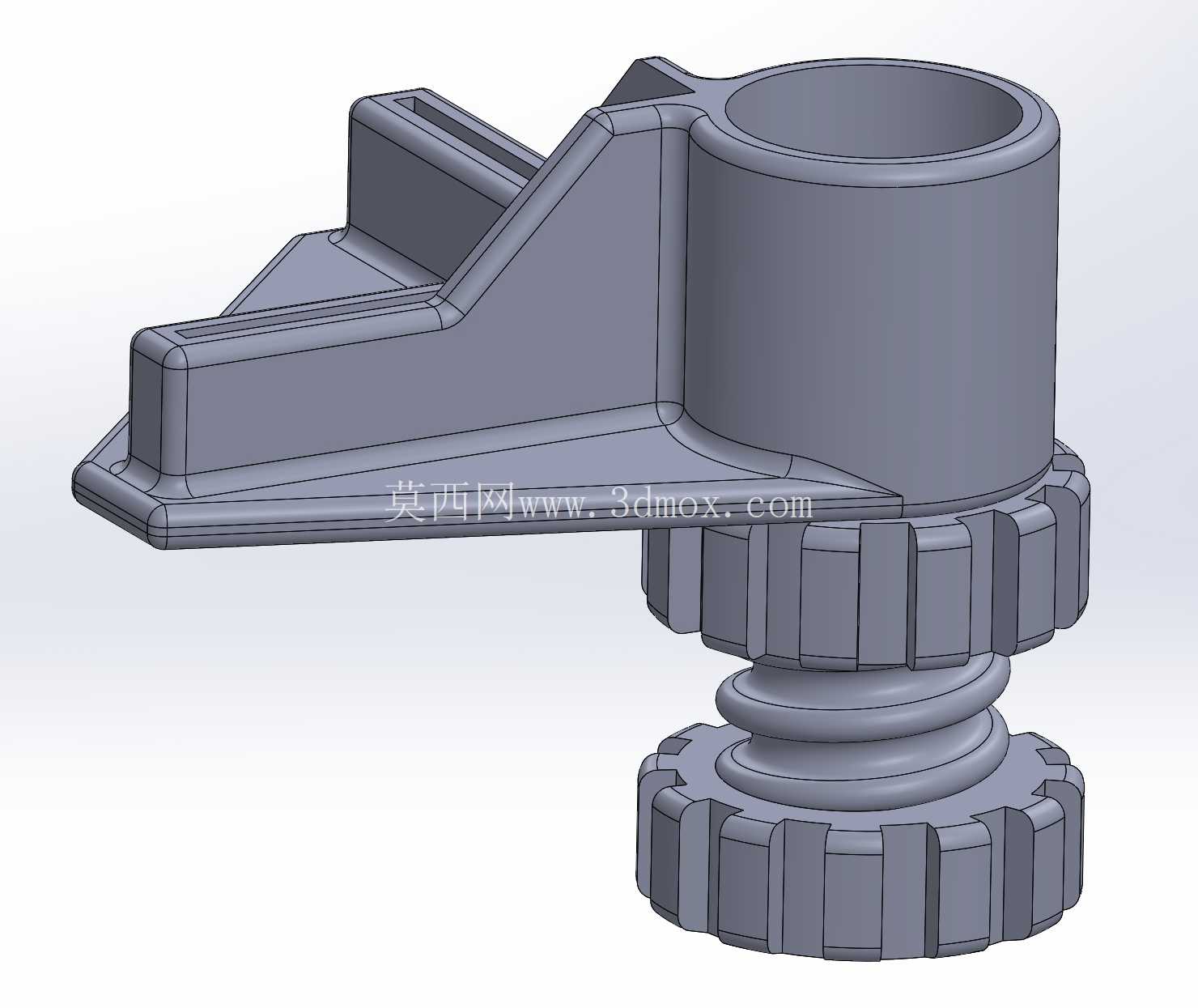

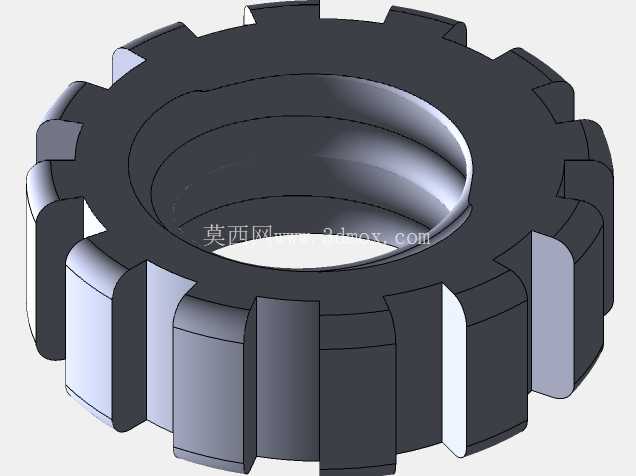

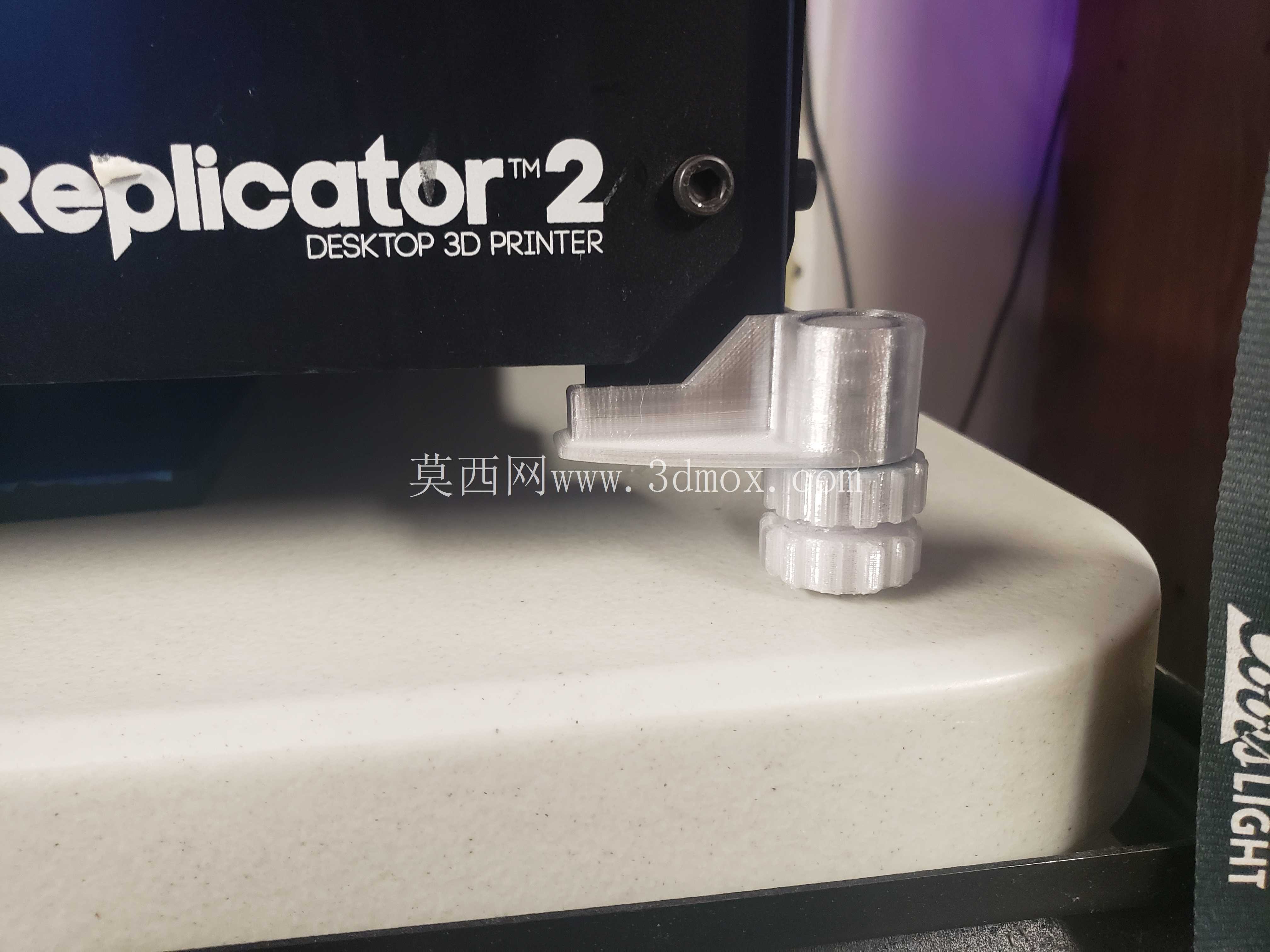

结构设计上，调平脚的上部采用与原机安装位完全匹配的插接定位结构，不需要对原机框架做任何打孔、切削改装，直接替换原机固定脚即可完成安装，安装边界完全贴合原机底部的安装空间，不会突出机身轮廓影响设备放置，也不会和底部的走线、散热结构产生干涉。调节旋钮部分做了周向滚花处理，即使手上沾有少量打印耗材碎屑、润滑油脂，也能获得足够的旋转摩擦力，不需要额外工具就能完成精细调平。考虑到桌面防滑需求，设计时预留了橡胶脚垫的粘贴位，实际使用时可以将螺柱底部接触面压平后粘贴橡胶防滑垫，既可以增大支撑脚与台面的静摩擦力，避免打印过程中设备受运动组件惯性影响出现移位，还能吸收一部分Y轴往复运动产生的振动，降低整机运行的共振噪音。

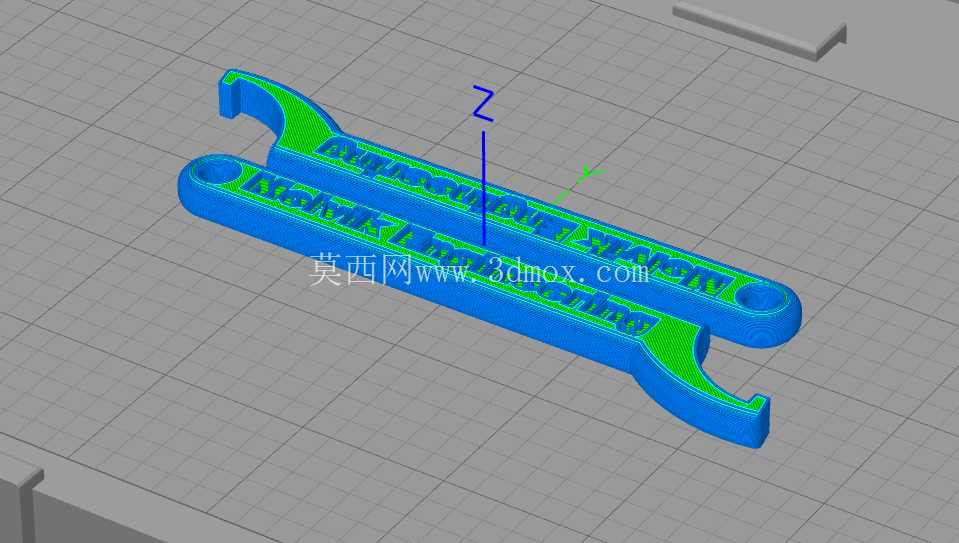

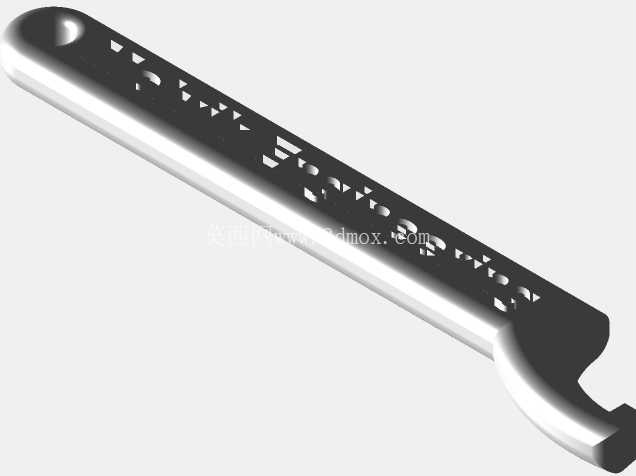

配套设计的小型钩形扳手是针对调平后的锁紧需求开发的，当四个支撑脚调整到合适高度后，可以用这个小扳手卡入调节结构的卡位，锁紧调节螺柱的位置，避免长期使用中螺柱受设备震动出现自转松脱，导致水平状态失效。整个调平脚结构采用适合FDM打印的工艺设计，没有大角度悬空结构，不需要额外添加支撑就能完成打印，推荐使用PET-G材料制作，相比PLA材料拥有更好的韧性和抗蠕变性能，长期承受整机重量不会出现形变塌陷，80%的填充率可以保证支撑脚拥有足够的结构强度，承受整机十几公斤的重量不会出现开裂、压溃的问题，两层外壳的壁厚设置也能兼顾打印效率和结构刚性，不会因为壁厚过薄导致螺纹部分磨损滑牙。

从安装适配性来看，这款调平脚的整体高度控制在合理范围内，安装后整机的抬升高度不会超过原机支撑脚高度太多，不会改变原机的操作高度，也不会影响底部的散热风道进风效率，调节行程覆盖了日常使用中常见的台面不平整公差范围，即使台面有2mm以内的局部高低差，也能通过四个脚的独立调节完成找平。相比市面上销售的金属替换调平脚，这款3D打印制作的调平脚可以由使用者自行制作，成本极低，而且可以根据自身使用的台面材质调整橡胶垫的厚度、硬度，获得更好的适配性，针对经常需要移动设备位置的使用场景，这种可快速微调的支撑脚也能在每次移位后快速完成水平校准，不需要反复调整垫片，大幅减少打印前的准备时间。

在实际打印测试中，安装这款调平脚后，设备首层打印的一致性有明显提升，尤其是打印大尺寸底面的模型时，不会因为机身轻微晃动出现边角翘边、首层厚薄不均的问题，设备高速打印时的整机晃动幅度明显降低，打印件表面的振纹也有相应改善，防滑脚垫的存在也避免了Y轴高速往复运动时设备出现的轻微位移问题，不需要在每次打印前反复确认设备位置。结构上没有多余的复杂特征，所有的配合尺寸都针对原机安装位做了适配，安装过程不需要额外的紧固件，依靠结构本身的卡位就能完成固定，拆卸也非常方便，如果出现螺纹磨损的问题，只需要重新打印一个替换件即可，维护成本极低。
