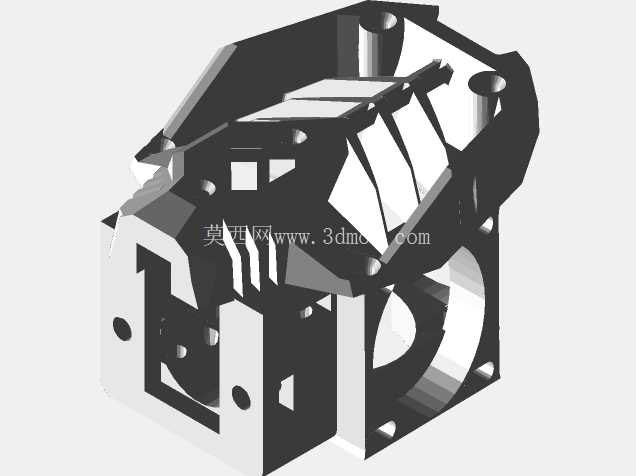

适配Ender3系列的Phaetus Dragonfly BMS挤出组件结构

　　从实际使用场景来看，Ender 3系列作为保有量极大的入门级桌面3D打印设备，很多用户在追求更高打印温度、更稳定送料表现时会替换原厂热端组件，但不同品牌热端的安装孔位、散热风道匹配、风扇固定位置都存在差异，直接改装往往需要临时打孔、裁剪原有结构件，不仅安装精度难以保证，长期使用还容易出现共振、风道漏风导致的热端散热不足、堵头等问题，这款结构件就是完全围绕Dragonfly BMS热端的外形尺寸做的一体化安装设计，所有固定孔位都对应Ender 3系列的X轴滑台安装边界，不需要对原有设备的运动部件做二次加工，直接替换原有热端固定支架即可完成装配。在桌面级FDM 3D打印设备的改装与性能升级场景中，挤出端与热端的集成安装结构直接决定了打印过程的送料稳定性、散热效率以及整机的运动负载表现，这款适配TriangleLab Phaetus Dragon BMS的安装支架结构，正是针对Ender 3系列机型的原有安装位做的适配性结构设计，解决了第三方高性能热端替换原厂部件时的安装匹配问题。

　　从功能特性上看，这个结构件同时集成了热端本体固定、散热风扇安装、风道导向、线材限位几个核心功能，热端的安装槽位完全贴合Dragonfly BMS的圆柱本体轮廓，周向设置的限位筋可以避免热端在高速往复运动中出现转动偏移，保证喷嘴与打印平台的相对位置精度；两侧的风扇安装位分别对应散热风扇与模型冷却风扇的固定，预留的螺丝孔位与常规4010、3010规格风扇的安装孔距完全匹配，不需要额外做转接件；结构上预留的走线槽位可以把热端加热线、热敏电阻线、风扇线材都约束在结构内侧，避免打印过程中线材晃动与打印件、运动轴发生干涉，减少运动过程中的线材拖拽阻力。

　　设计思路上，这款结构没有做多余的冗余设计，所有的壁厚都围绕安装受力做了优化，热端固定区域的壁厚做了加厚处理，抵消热端长时间工作传导过来的热量导致的结构形变，风道部分做了收敛式的导向设计，把冷却风扇的气流精准导向喷嘴刚挤出的耗材位置，提升PLA、PETG等耗材打印时的冷却效率，减少悬垂面打印时的拉丝、垂坠问题；结构上做的多处镂空设计，在保证整体结构刚性的前提下尽可能降低了组件的整体重量，减少X轴滑台的运动负载，对于提升高速打印时的运动响应速度、减少电机负载发热有明显的帮助。从安装边界来看，整个组件安装完成后的外形尺寸完全控制在Ender 3系列原有的X轴运动行程范围内，不会出现运动到行程端点时与机架发生碰撞的问题，喷嘴的伸出长度与原厂热端的伸出长度保持一致，用户替换完成后不需要重新调整Z轴限位开关的触发位置，只需要做一次自动调平就可以直接开始打印，降低了改装的调试门槛。结构上的定位凸台与X轴滑台的安装面完全贴合，装配时不需要反复调整位置就能保证热端的垂直度，避免因为热端倾斜导致的打印层纹错位、第一层附着力不足等常见改装问题。

　　对于日常打印ABS、PC等需要更高热端温度的耗材来说，这个结构的散热风道隔离设计可以把热端的高温区域与散热风扇的冷风区域做明确分隔，避免热量向上传导导致的挤出齿轮段耗材提前软化、送料打滑的问题，长时间高温打印时结构的形变量控制在合理范围内，不会因为持续受热导致固定孔位错位、风扇松动等故障。在实际的设备改装场景中，这类一体化的安装支架相比零散的转接件，装配效率更高，累计公差更小，能够充分发挥Dragonfly BMS热端本身的高性能送料、耐高温特性，不用在安装适配环节浪费过多的调试时间，也避免了自制转接件时因为结构设计不合理导致的各类打印故障。
