无颤振高性能硬质合金立铣刀结构

在金属切削加工的实际生产场景中，立铣刀作为型腔铣削、轮廓铣削、槽类加工的核心执行刀具，其结构设计直接决定加工表面质量、刀具寿命以及机床的加工节拍。这款无颤振结构的立铣刀，针对常规立铣刀在大悬伸加工、高进给切削工况下容易出现的振纹、崩刃、让刀问题做了针对性的结构优化，能够适配模具钢、不锈钢、高温合金等多种难加工材料的铣削作业，覆盖普通立式加工中心、龙门铣床、数控镗铣床等多数常规金属切削设备的装夹使用需求。

从刀具的功能特性来看，这款立铣刀的核心设计点围绕抑制切削颤振展开：刀体的排屑槽采用了不等分螺旋角设计，相邻切削刃的螺旋角存在微小差值，能够打破切削过程中刀齿切入工件时的周期性振动激励，避免切削力频率与机床-刀具-工件系统的固有频率重合引发共振；同时刀体的芯厚做了渐变式设计，从切削端到装夹柄部芯厚逐步增大，在保证排屑槽有足够容屑空间的前提下，提升了刀体整体的刚性，减少长悬伸加工时的刀体挠曲变形。切削刃部分采用了硬质合金基体的刃口钝化处理，刃口处做了微小的负倒棱强化，既能够保证切削时的刃口锋利度，减少切削阻力，又能避免硬材料切削时刃口的微崩损，延长连续切削的刀具寿命。

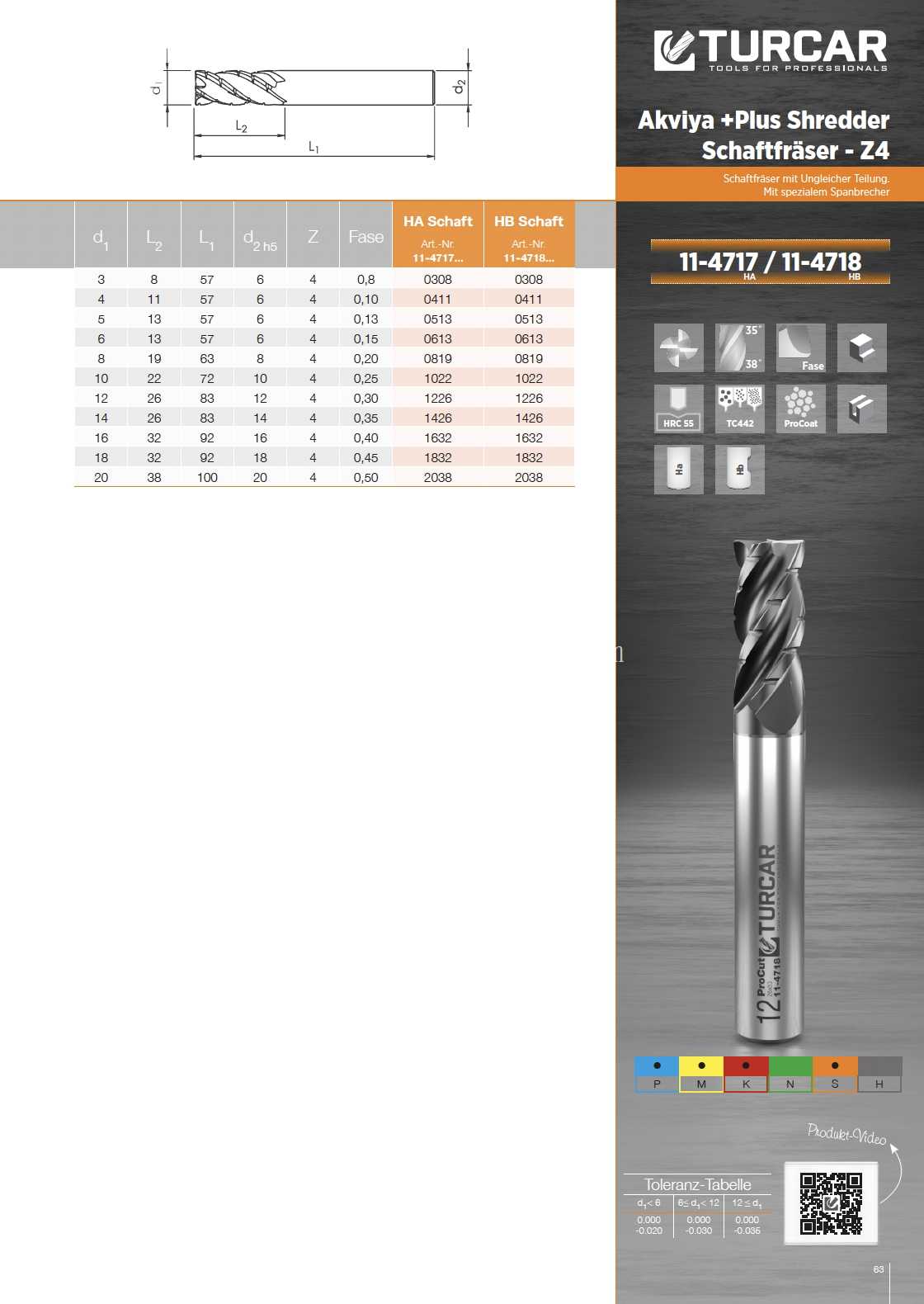

从外形尺寸与安装边界来看，这款立铣刀采用标准圆柱直柄结构，柄部尺寸公差符合通用弹簧夹头、液压刀柄的装夹精度要求，不需要额外定制专用刀柄就可以直接在常规铣削设备上装夹使用；刀体的切削直径、刃长、总长度的比例经过优化，在保证有效加工深度的前提下，尽可能缩短了刀具的悬伸长度冗余，装夹时只要保证柄部夹持长度达到柄径的1.5倍以上，就可以获得足够的装夹刚性，满足常规铣削工况的装夹可靠性要求。排屑槽的抛光处理降低了切屑排出时的摩擦阻力，在湿式切削、微量润滑切削工况下，切屑可以顺畅沿着槽型排出，不会因为切屑堵塞造成已加工表面的刮伤，也能减少积屑瘤在刃口处的附着。

在实际应用场景中，这款立铣刀可以完成模具型腔的粗精加工、结构件的侧壁铣削、键槽铣削、曲面仿形铣削等多种加工工序，不等分齿的设计让它在大切深、快进给的粗加工工况下，能够有效降低切削振动带来的机床负载波动，减少主轴轴承的冲击载荷；在精加工工况下，稳定的切削状态可以保证加工表面的粗糙度稳定达到Ra1.6以下，减少后续抛光工序的工作量。针对航空航天领域常用的高温合金、钛合金加工，以及模具行业常见的淬硬钢加工场景，这款刀具的刚性设计和刃口强化结构，能够有效降低刀具的非正常损耗，减少加工过程中的换刀频次，提升整体加工效率。

设计这款刀具的三维结构时，需要重点关注螺旋槽的截面曲线连续性，保证排屑槽的曲面光滑过渡，避免出现应力集中的尖角结构，否则在高速切削时刀体容易在应力集中位置出现断裂；同时切削刃的端齿部分需要做过中心设计，保证刀具可以直接轴向进刀，不需要预先钻削工艺孔，满足斜向进刀、螺旋下刀的加工需求。刀体的柄部和切削部分的同轴度需要控制在0.005mm以内，避免高速旋转时出现动平衡超差的问题，影响加工精度和刀具寿命。
