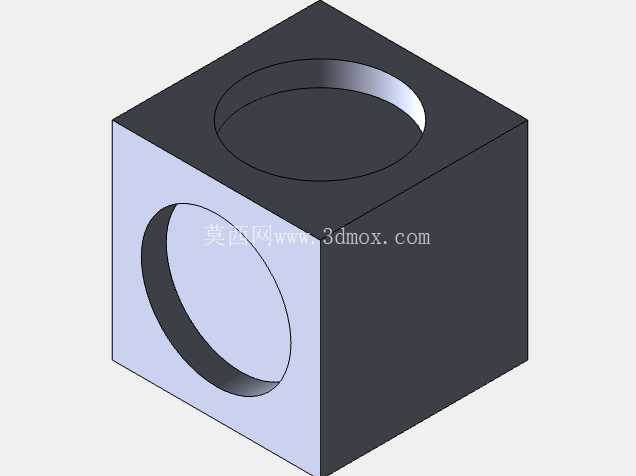

在桌面级FDM3D打印的日常作业流程里,设备校准是决定成品尺寸精度、形位公差达标率的核心前置环节,不少刚接触增材制造的从业者容易忽略校准基准件的选型,要么用随机附带的简易薄片做Z轴归零,要么凭经验调整步进电机参数,往往打了十多件测试件还是会出现尺寸偏差、层纹错位、圆孔失圆的问题,这款带正交通孔的立方校准块,就是针对桌面级3D打印校准场景设计的基准工装。
从实际使用逻辑来看,这个校准块的核心作用是覆盖3D打印机多维度的精度校验需求,区别于普通的实心校准方块,它在相邻两个正交面上开设了同轴贯通的圆孔,不需要反复翻转工件就能一次性完成X/Y/Z三个轴的步进精度校验、垂直度检测、圆孔成型精度验证、回零定位误差排查。日常校机的时候,只需要把打印完成的校准块放在打印平台中心位置,先用游标卡尺测量立方体三个轴向的实际边长,和设计值做比对就能算出对应轴的步进电机脉冲补偿值,不需要单独打印单轴测试块浪费耗材;再测量两个正交圆孔的实际直径、圆度,就能验证挤出机的挤出倍率是否合适,也能判断打印过程中有没有出现冷却不足导致的圆孔塌边、过挤出导致的孔径缩小问题;同时还可以用直角尺靠在立方体的相邻棱边上,检查X/Y轴、Y/Z轴、X/Z轴的垂直度,排查导轨安装平行度偏差、框架松动导致的轴间垂直度超差问题,一块工件就能覆盖常规校机80%以上的检测项,比零散的测试件效率高很多。
设计层面上,这款校准块没有做多余的倒角、标识或者复杂结构,整体采用正六面体基础构型,所有棱边均为直角,目的是最大化降低结构本身对精度检测的干扰——如果校准件本身带复杂曲面或者装饰结构,打印过程中产生的细微误差会和设备本身的误差混叠,很难快速定位问题来源。尺寸设定上,立方体边长选定25毫米,这个尺寸刚好适配主流桌面级3D打印机的最小打印行程,哪怕是打印尺寸只有100*100*100mm的迷你机型,也能轻松放在平台中心区域打印,不会因为靠近平台边缘出现成型质量波动;同时25毫米的测量长度足够抵消卡尺测量的偶然误差,要是校准块尺寸太小,比如只有10毫米边长,卡尺本身0.02毫米的示值误差换算下来的相对误差会达到0.2%,会直接影响步进参数补偿的准确性,25毫米的长度能把相对测量误差控制在0.1%以内,足够满足桌面级3D打印±0.1mm的常规精度要求。
贯通圆孔的直径设定为18毫米,这个尺寸也经过实际使用场景的考量:首先18毫米的孔径足够大,不会因为孔径太小导致打印时内壁支撑难以去除,也不会因为孔径过小放大层纹带来的圆度测量误差;其次两个圆孔采用正交同轴设计,孔的轴线分别垂直于立方体的两个相邻外表面,孔的贯通方向刚好对应X、Y两个轴向,测量孔的同轴度、孔壁与端面的垂直度,就能间接验证打印机两个水平轴的运动同步性,要是打印出来的两个圆孔在立方体内部出现错位,就能直接判断是X/Y轴的皮带张紧度不一致,还是滑块存在间隙。另外,立方体的六个面都是平面,也可以用来检测打印平台的调平效果,打印的时候把校准块的底面贴在平台上,打印完成后测量底面四个角的厚度差,就能判断平台哪个区域存在调平偏差,比单独打印单层调平测试片更能反映实际打印时的层厚一致性。
从安装边界和使用适配性来看,这个校准块本身不需要额外的固定结构,使用时直接平放在打印平台或者检测台面上即可,25毫米的边长加上18毫米的通孔,整体重量很轻,不会对打印平台造成额外负载,不管是玻璃平台、磁吸PEI平台还是晶格平台都能直接放置;通孔的存在也方便用细杆穿过,把校准块挂在工具架上收纳,不会像实心方块一样容易滚落丢失。在实际的车间或工作室场景里,除了3D打印机本身的校准,这个校准块也可以作为临时的直角基准块,用来快速检验小型加工件的垂直度,或者作为3D扫描的标定参考件,放在扫描场景里作为尺寸基准,辅助点云数据的尺寸对齐,不用专门采购高精度的标准量块,对于小型工作室来说能兼顾多场景的基准检测需求。
不少人做校准块设计的时候会刻意加很多花哨的结构,比如刻字、镂空、多尺寸台阶,实际上反而会让校准过程变得复杂,这款校准块的设计逻辑就是做减法,用最简单的几何构型覆盖最核心的校准需求,没有多余的特征干扰检测结果,不管是新手第一次校机,还是老玩家做设备定期精度复核,都能快速上手,不需要对照复杂的说明文档一步步操作,拿到手就能直接打印使用,通过测量几个关键尺寸就能快速定位设备的精度问题,减少反复测试打印浪费的耗材和时间。
- 全部评论(0)
- 模板大小: 140.53 KB
- 售价:5金币
- 下载次数: 47
- 系统要求: STL,SOLIDWORKS
- 软件分类: 3D打印机
