F30A直钉式气动打钉枪结构设计

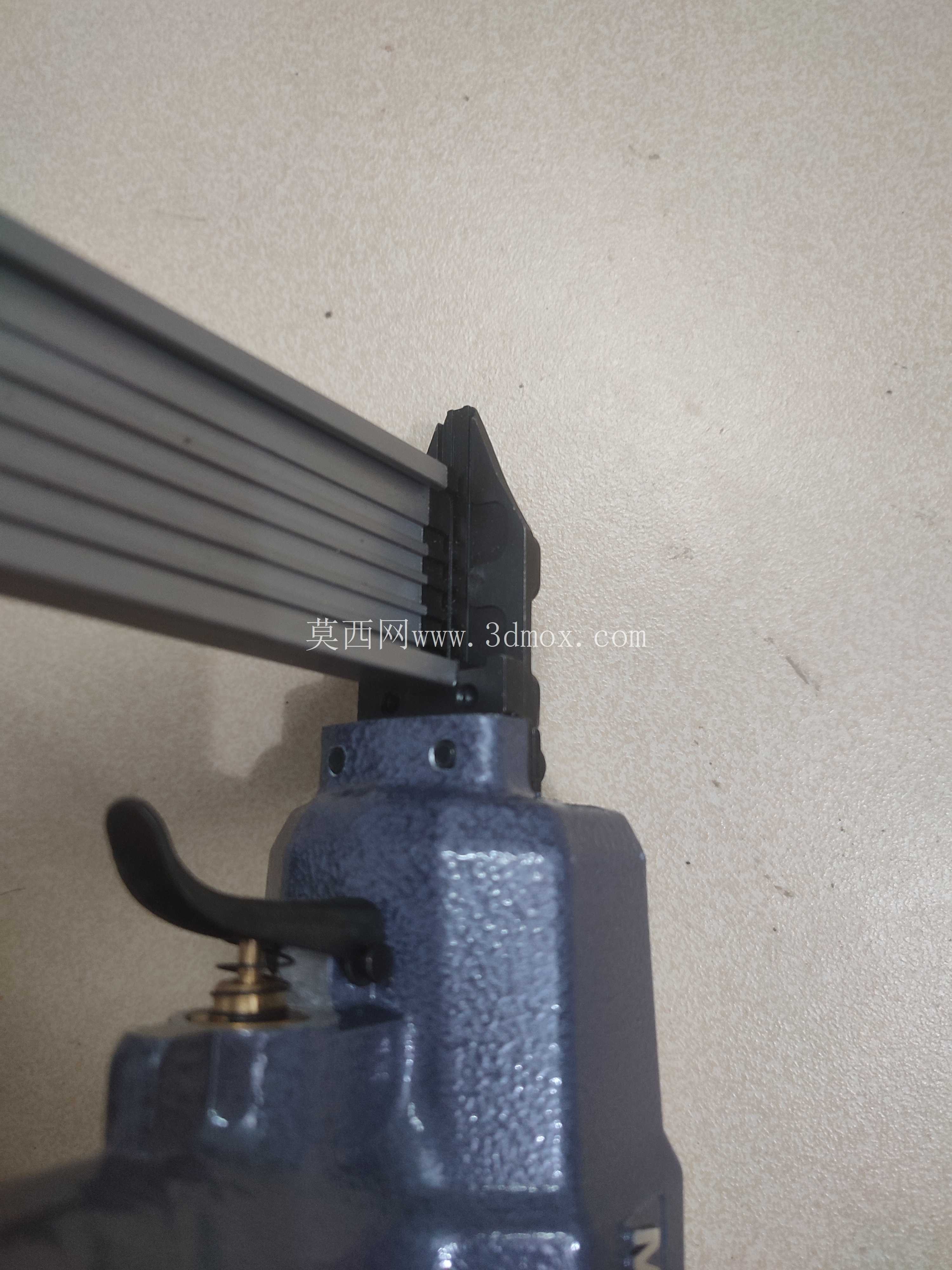

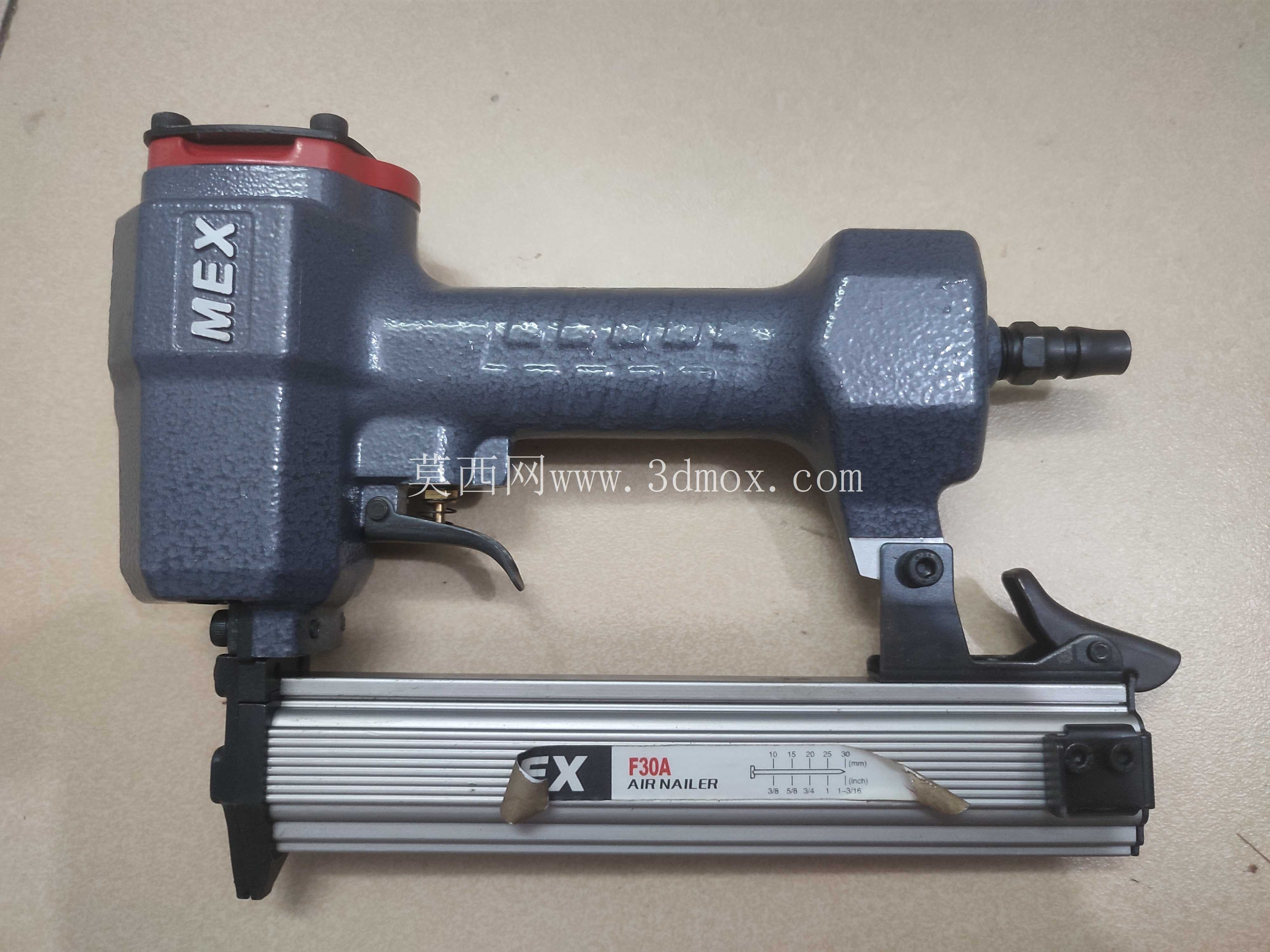

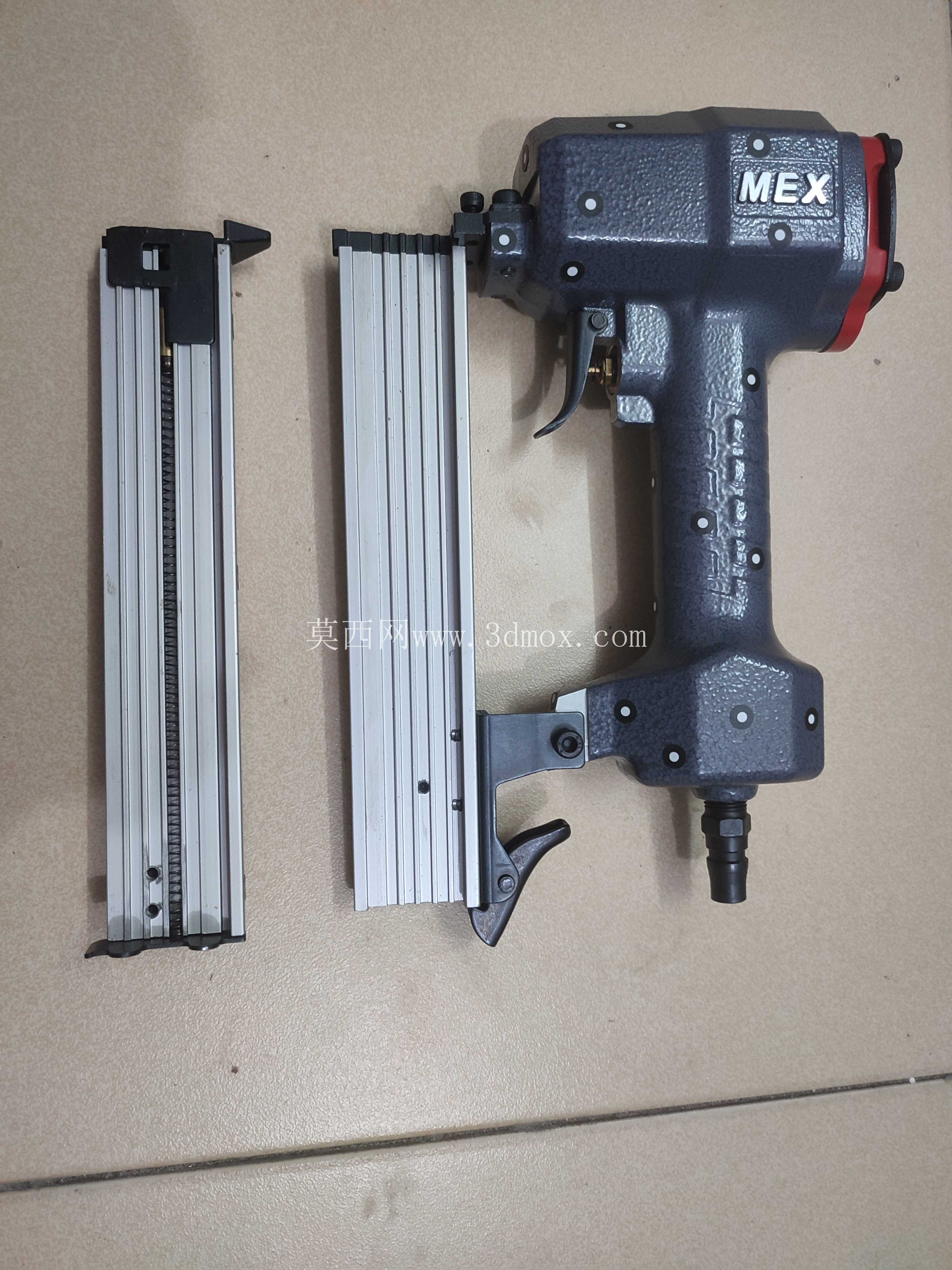

　　这款直钉式气动打钉枪，是面向家装木作、家具组装、包装木架加工、细木工作业场景开发的手持气动紧固工具，核心适配30mm长度以内的直排钉作业需求，在现场施工中可替代手动锤击打钉，大幅降低木作拼接、饰面板固定、线条安装工序的劳动强度，同时避免手动敲钉带来的钉帽歪斜、木料表面砸伤问题。从整机结构布局来看，采用枪身与钉仓垂直排布的经典T型架构，上部为压缩空气驱动的冲击气缸总成，压铸铝合金枪身壳体做了加厚筋条设计，既保证高压气腔的承压强度，又通过壳体表面的麻面纹理提升握持摩擦力，作业时带防滑手套也能稳定持握，不会因为设备高频振动出现滑脱风险。

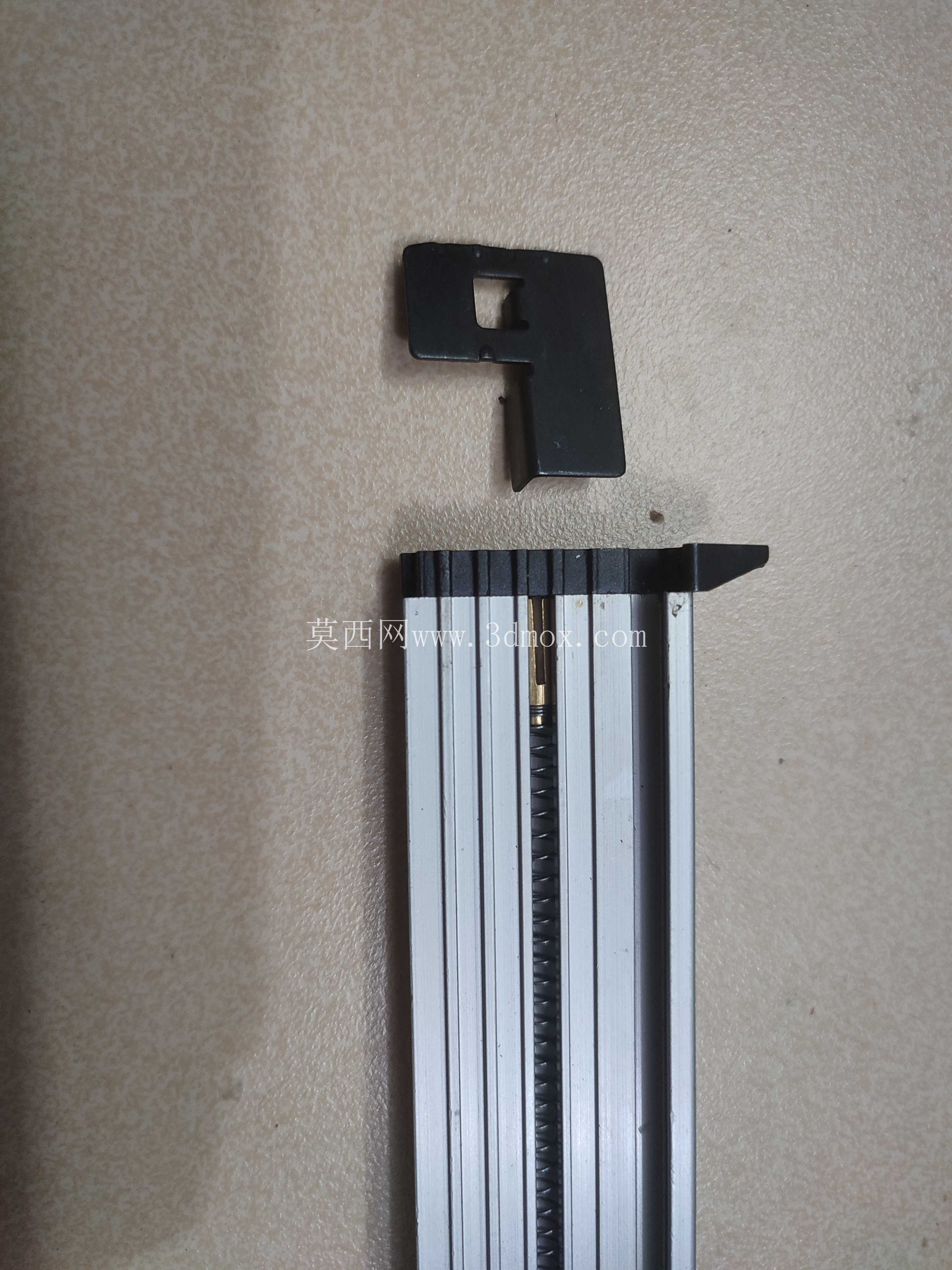

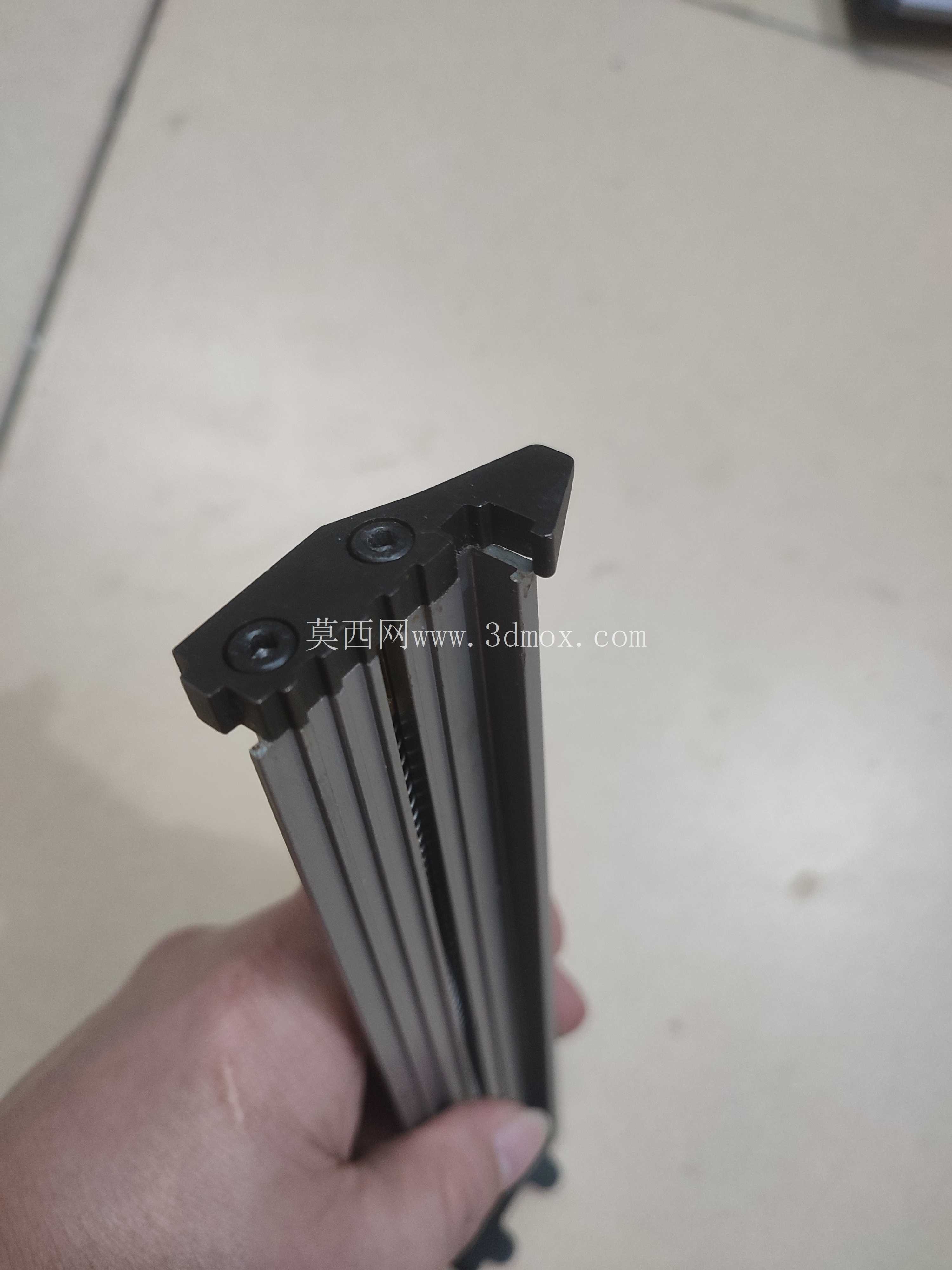

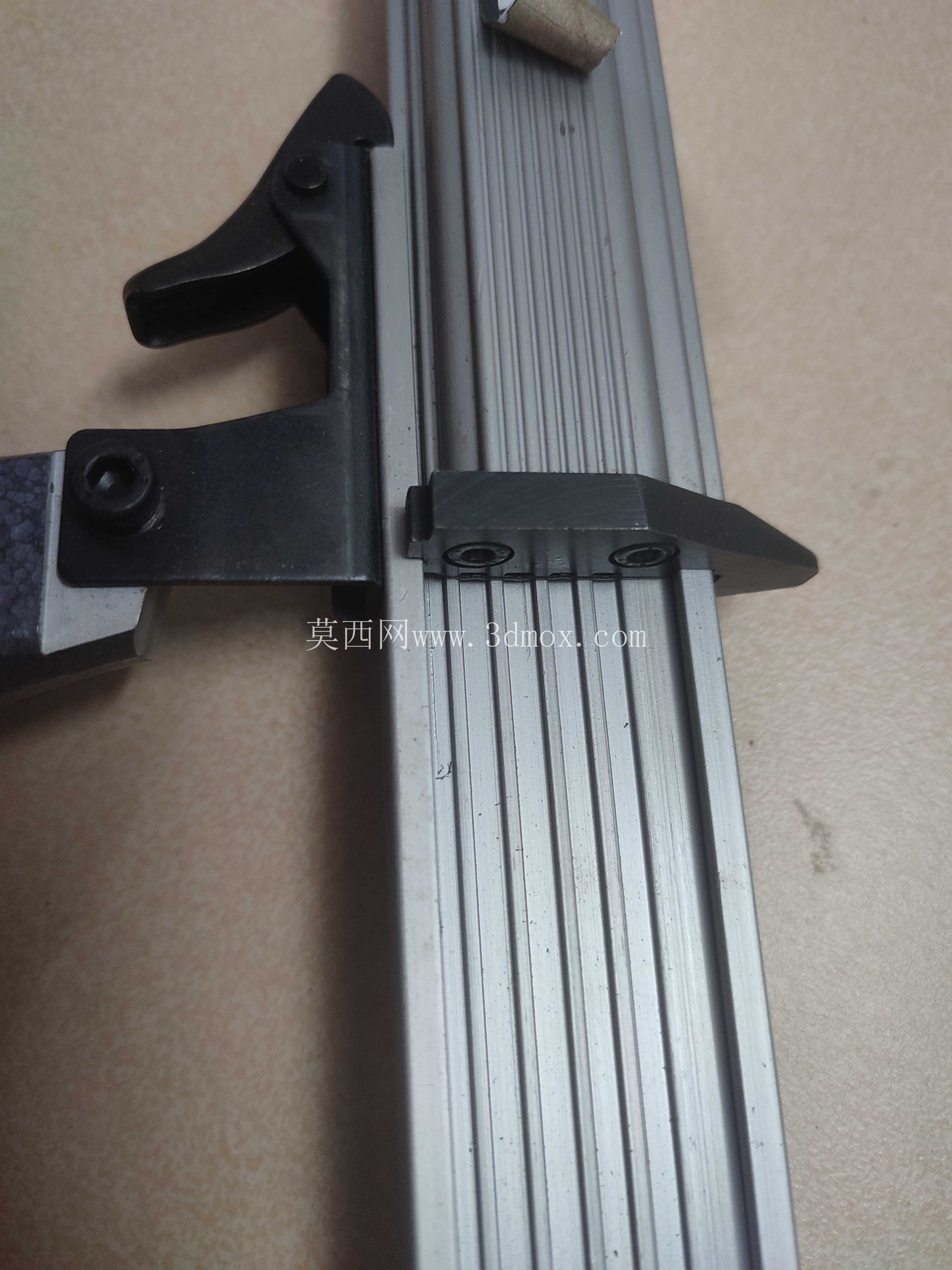

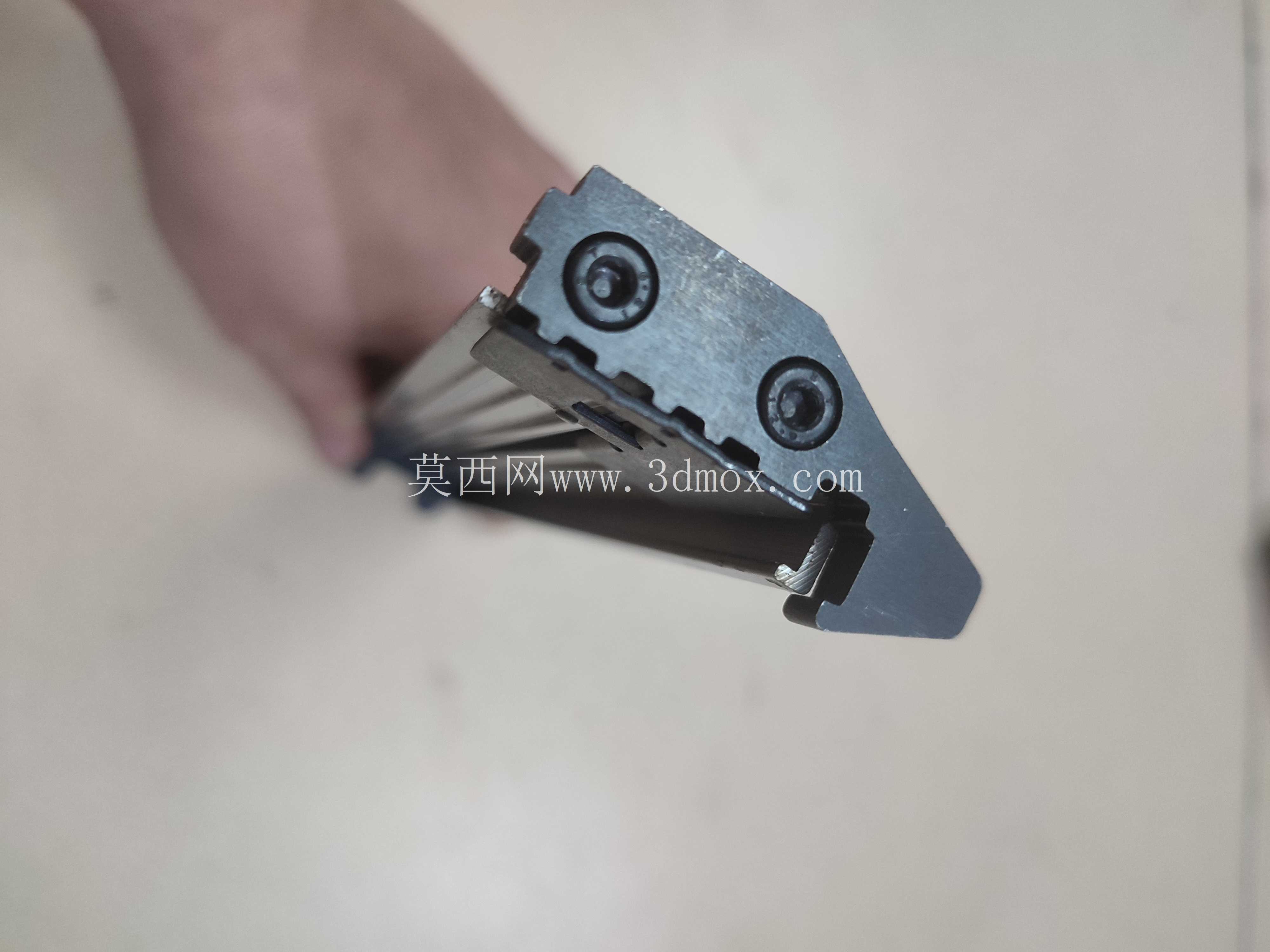

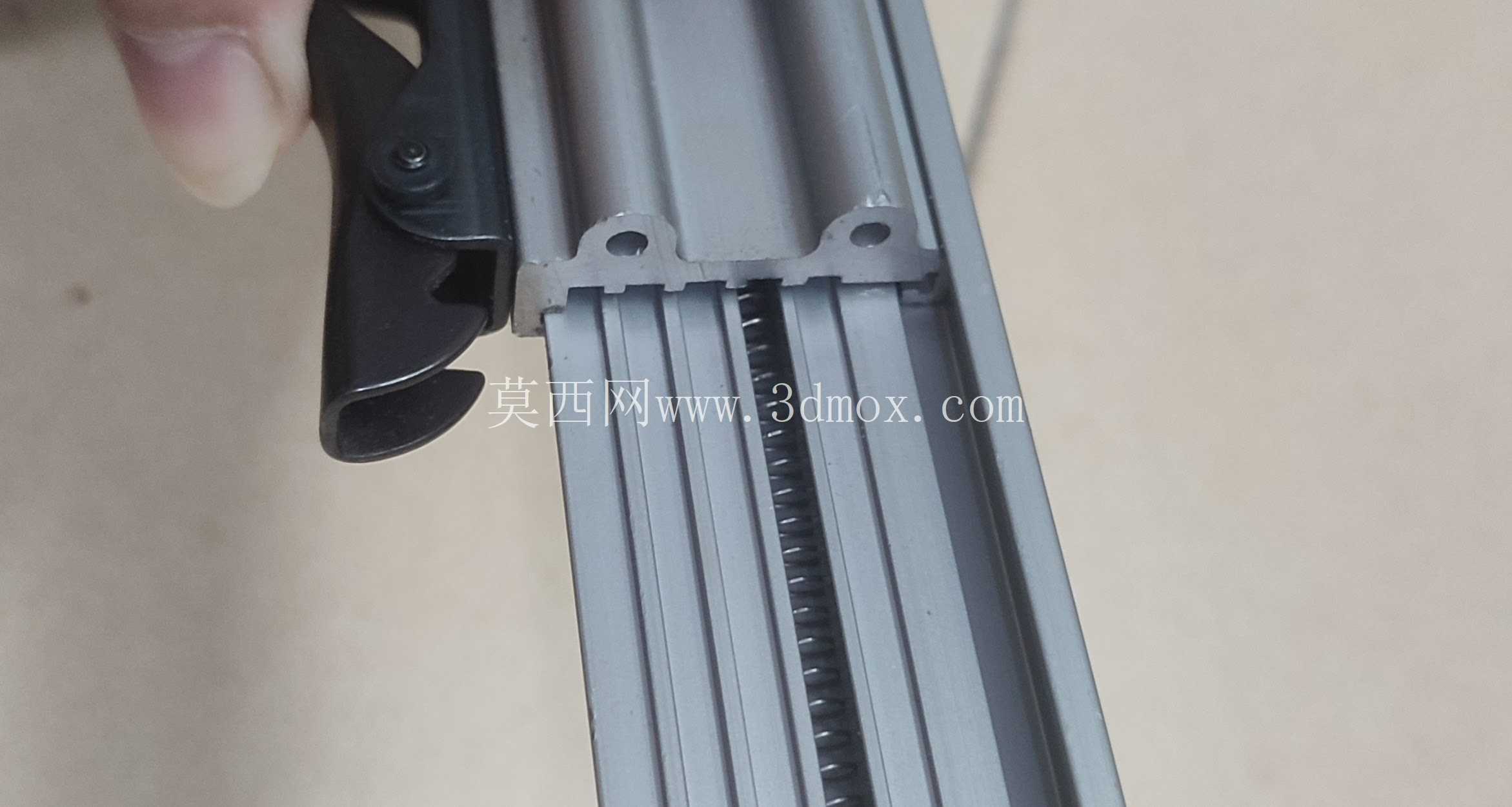

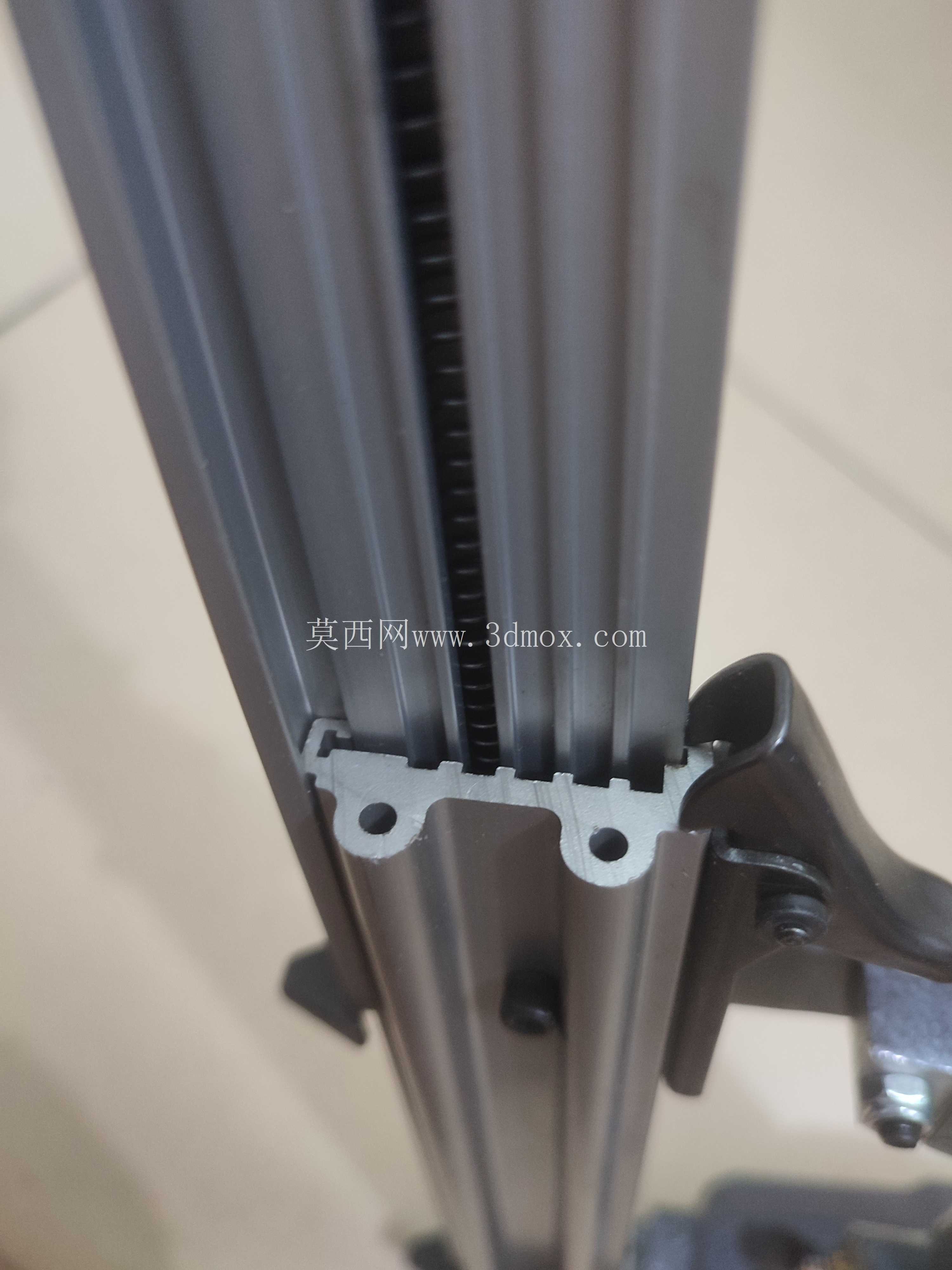

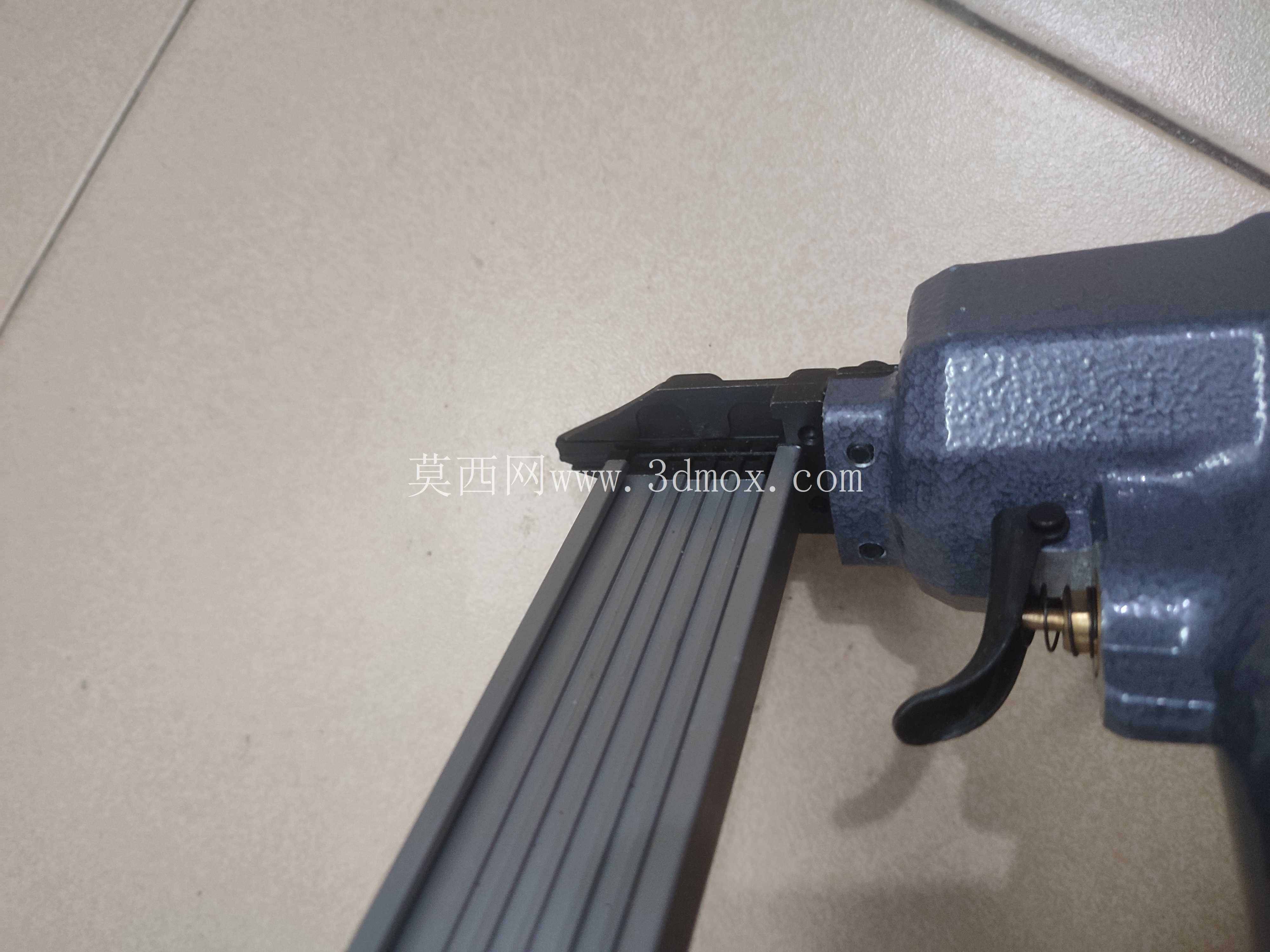

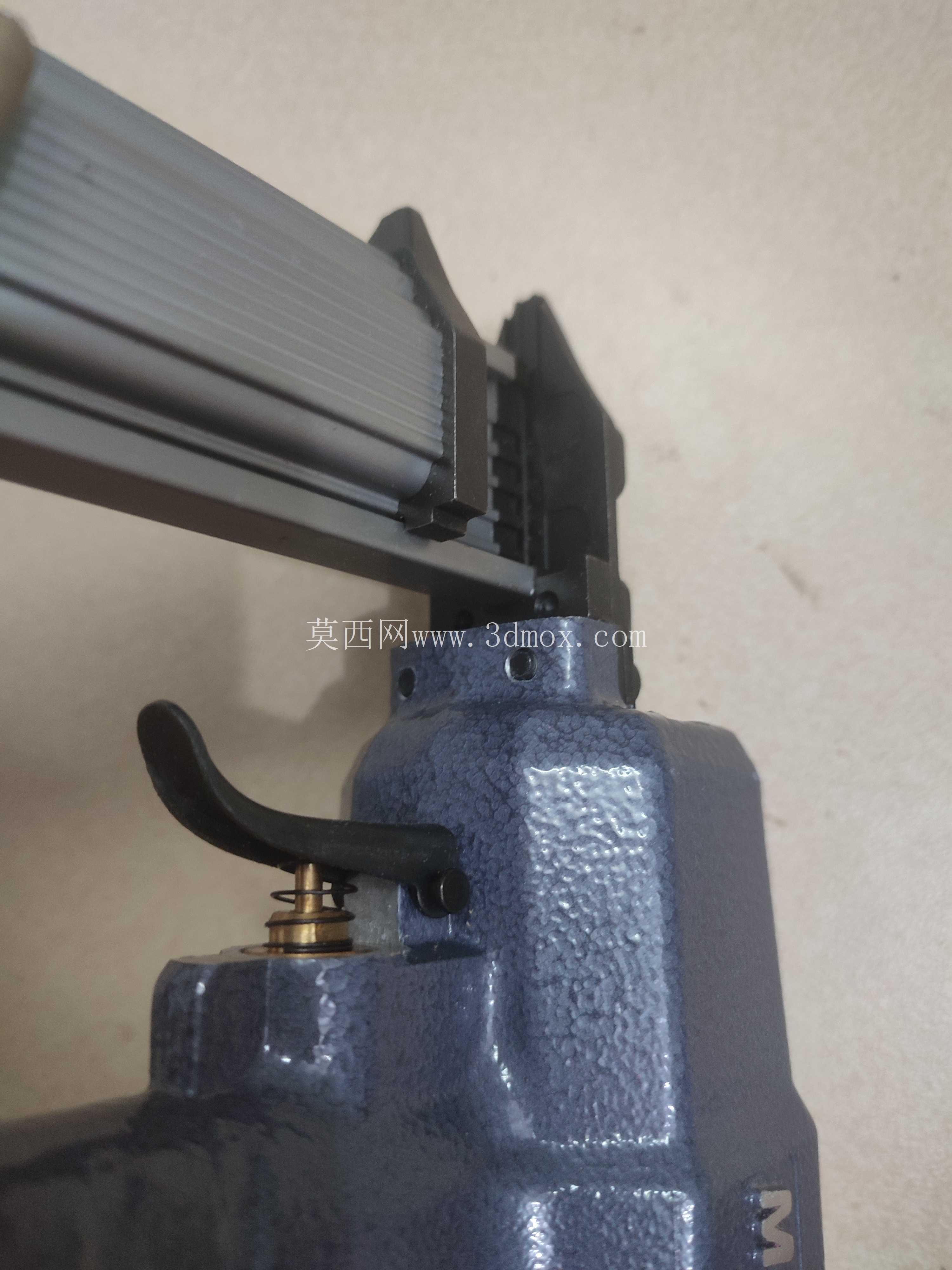

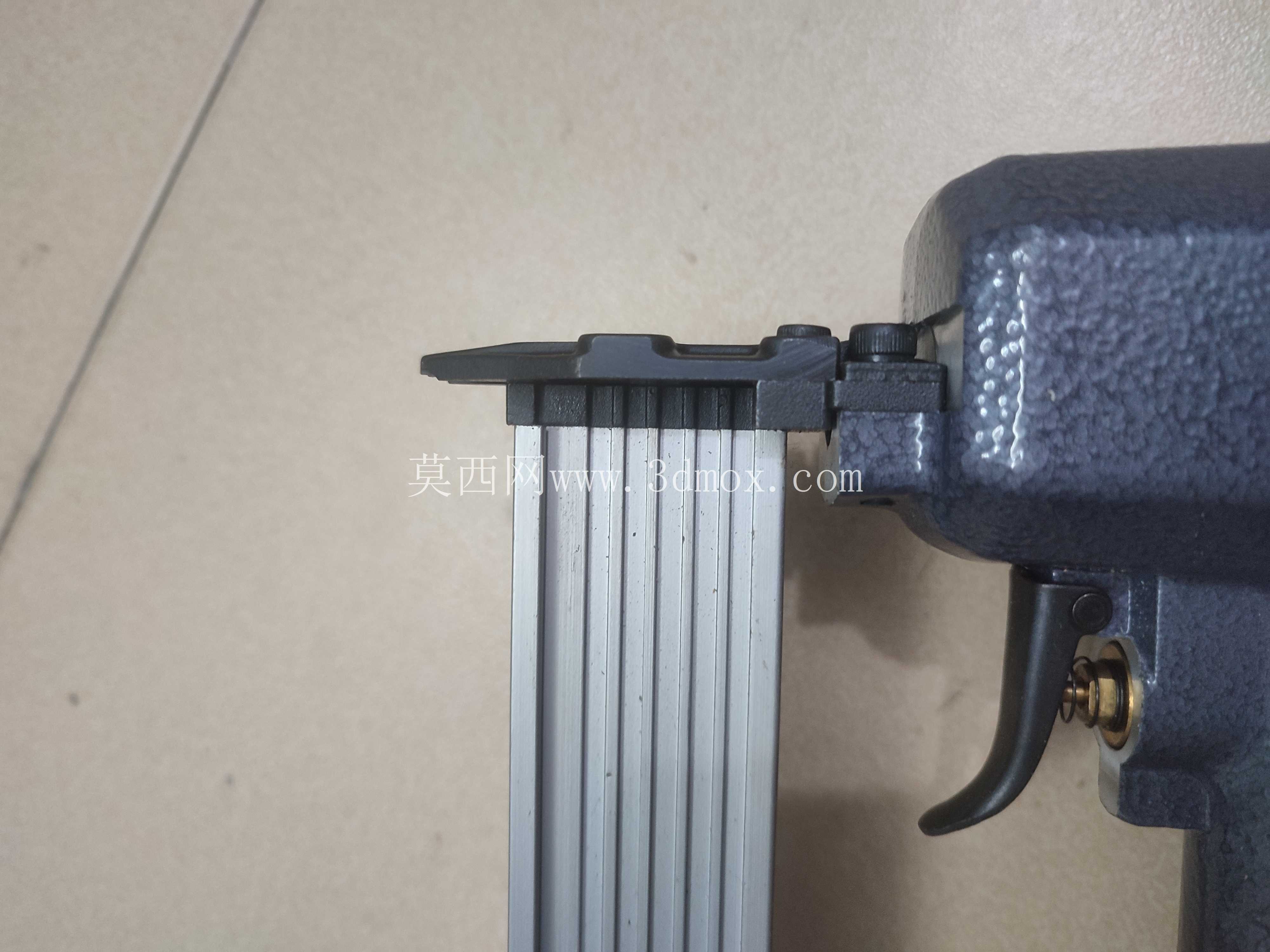

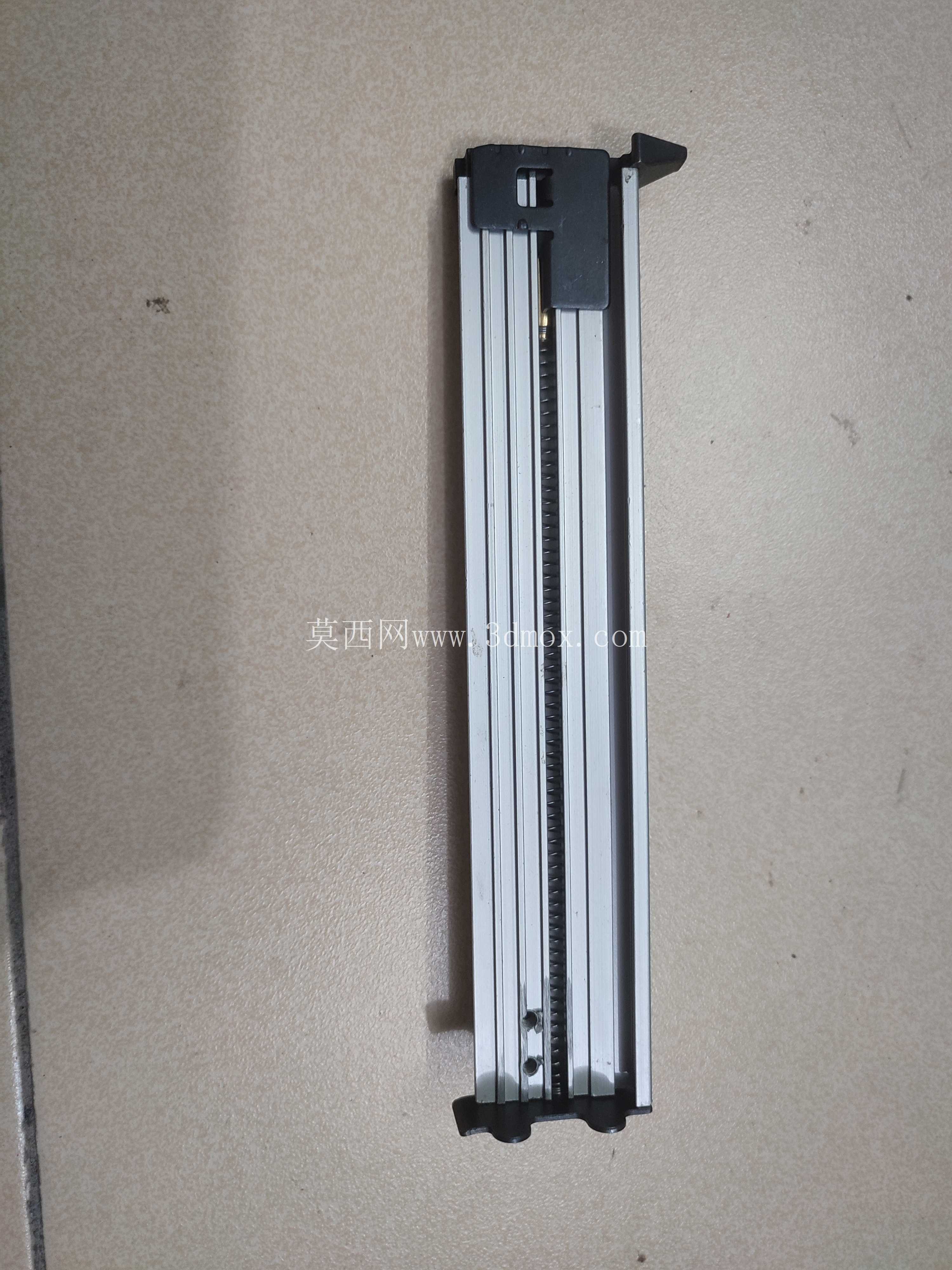

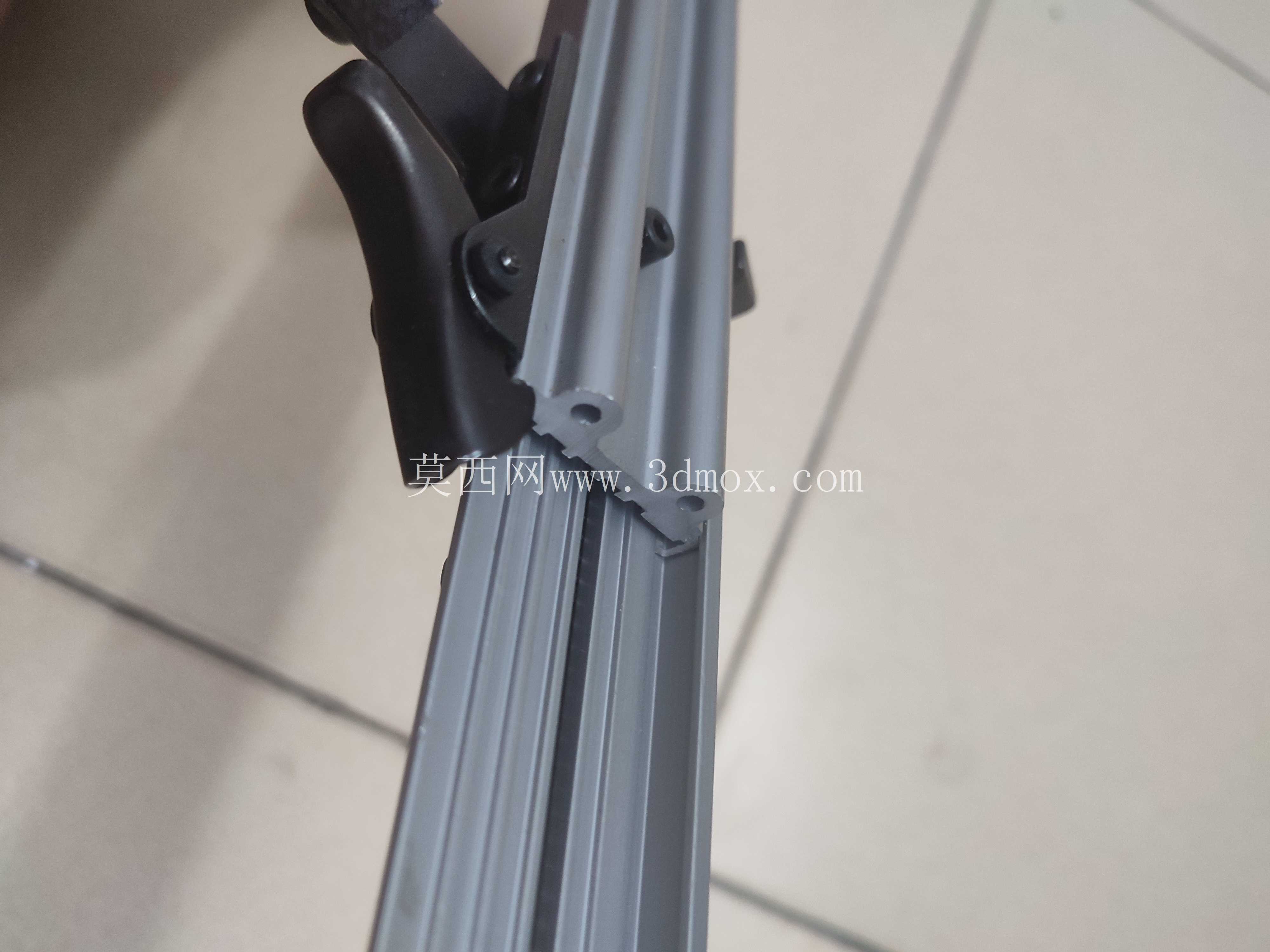

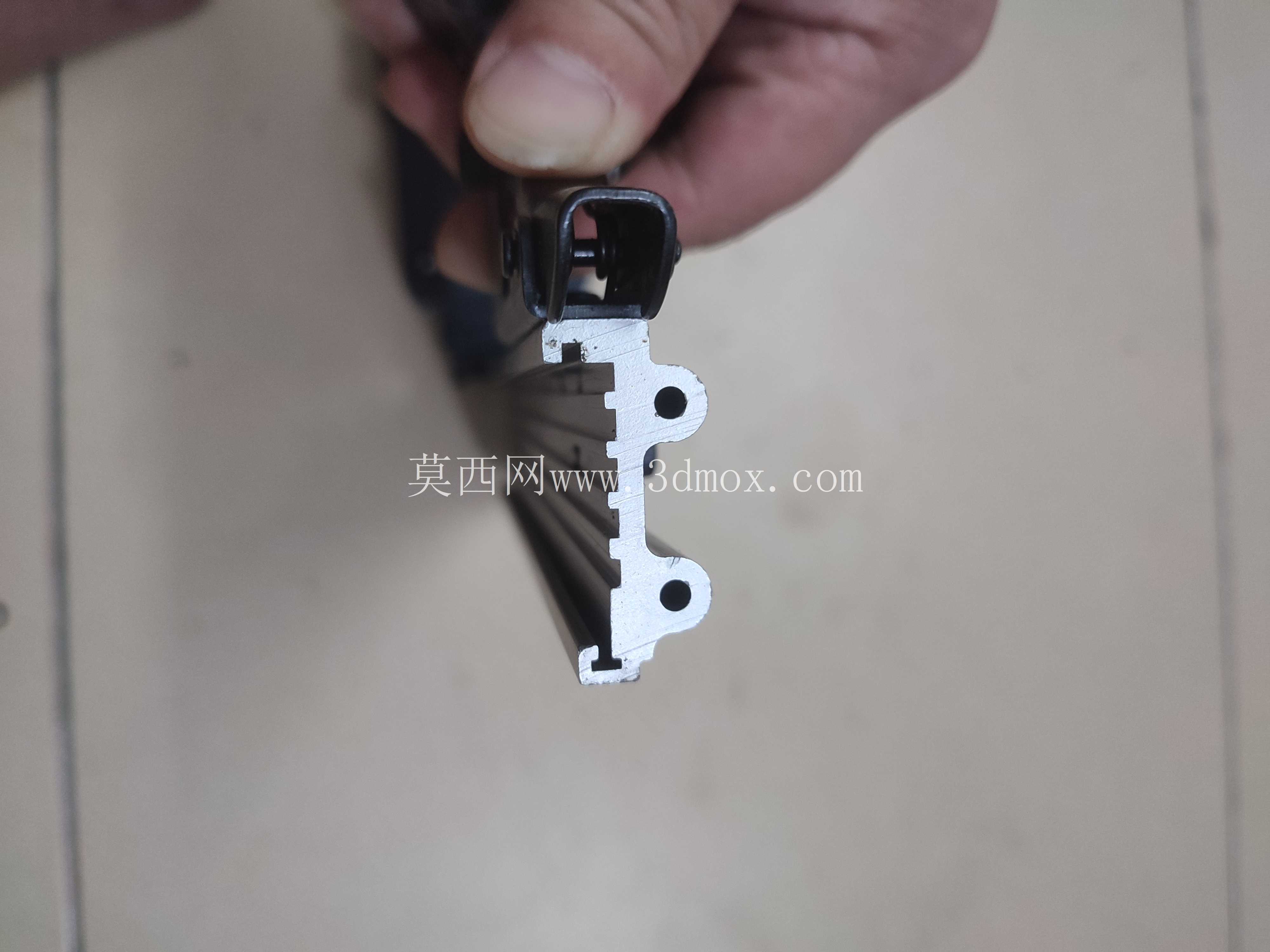

　　枪身尾部预留标准气动快插接头，可直接对接施工现场常见的8mm内径气动软管，适配0.4-0.7MPa的常规工厂压缩空气气源，不需要额外配置调压阀件即可直接投入使用，接头位置做了内嵌式防护结构，避免作业过程中软管弯折导致气路堵塞。握把区域的弧度完全贴合成年男性手掌自然握持曲线，扳机采用两段式触发结构，轻扣阶段为保险解锁行程，扣到底才会触发击针动作，可有效避免误触走钉的安全隐患，扳机旁侧的保险压杆只有在枪嘴完全贴合工件表面时才会解除锁定，悬空状态下无法触发射钉，从结构层面规避作业安全风险。下部钉仓采用铝合金挤压型材加工，表面做硬质阳极氧化处理，耐磨性能优异，长期装填排钉也不会出现槽道磨损导致的卡钉问题，钉仓侧面带有清晰的容钉余量观察窗，作业过程中不需要拉开钉托即可直观判断剩余钉量，避免出现打空钉影响作业节奏的情况；钉仓尾部的推钉器采用弹簧预紧结构，换钉时只需要向后拉动卡销即可露出装钉口，整排直钉可直接放入槽道，松开推钉器即可自动完成上钉，整个换钉过程不需要额外工具，单手即可完成操作，适配现场快节奏施工需求。

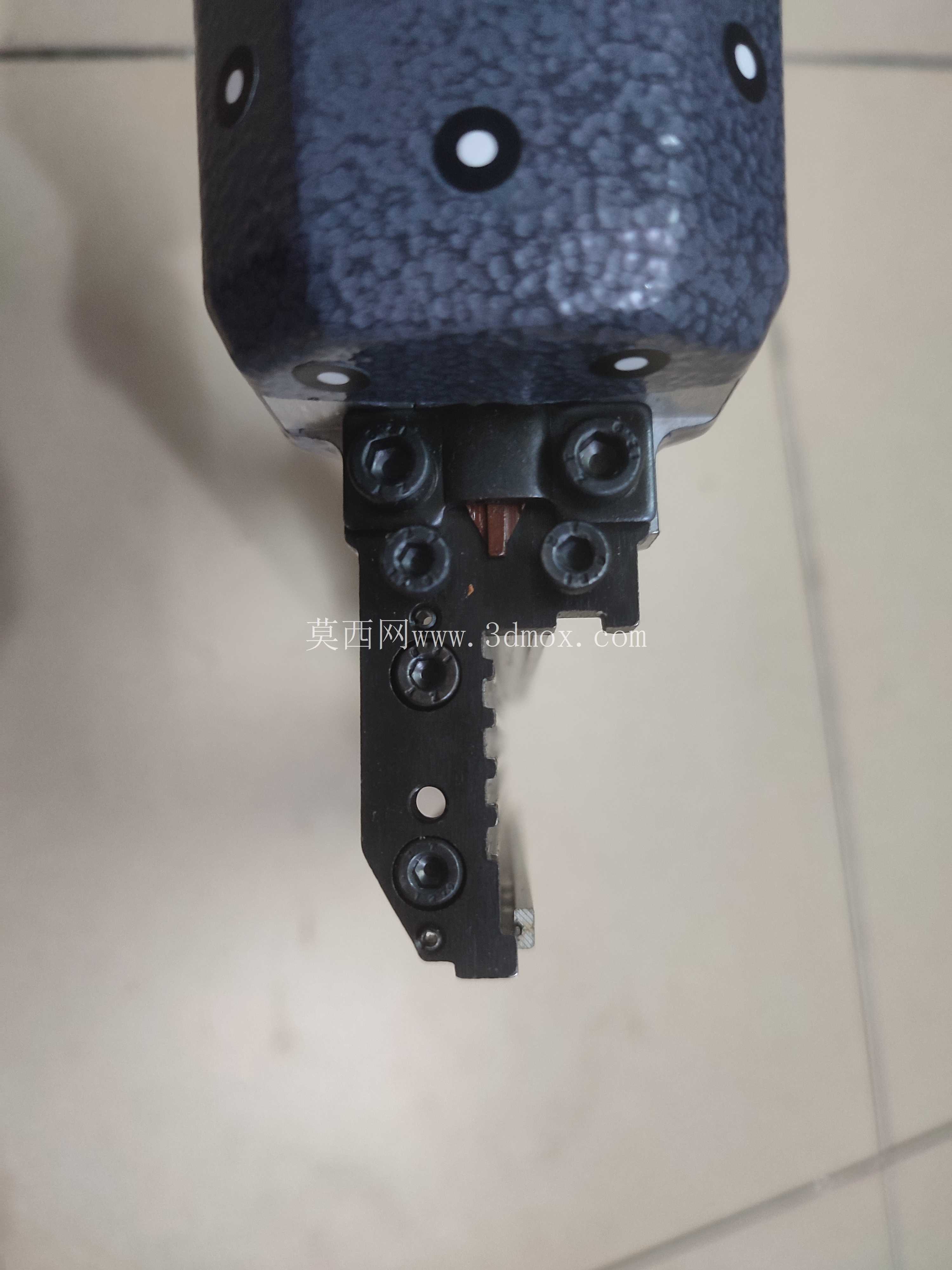

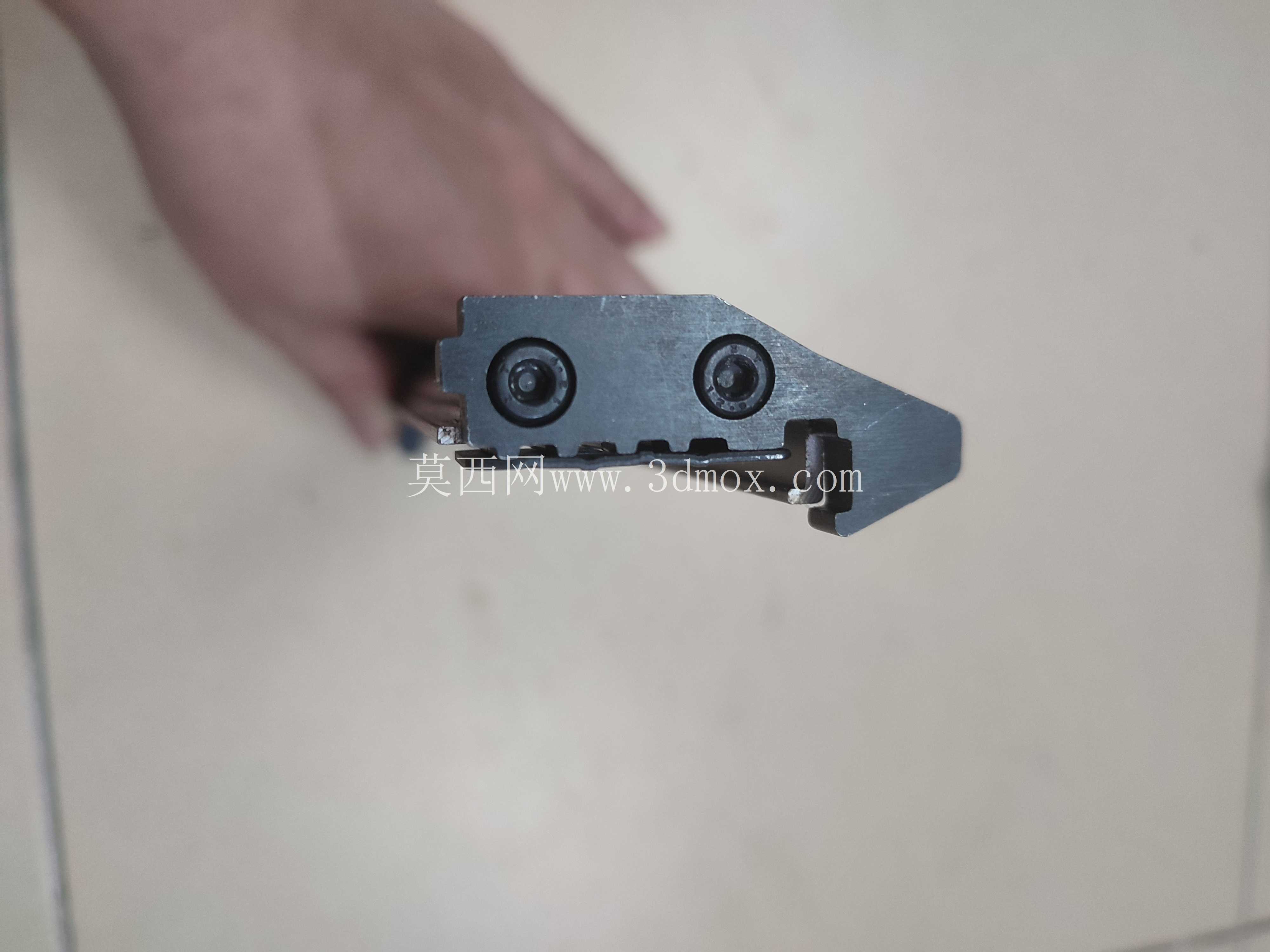

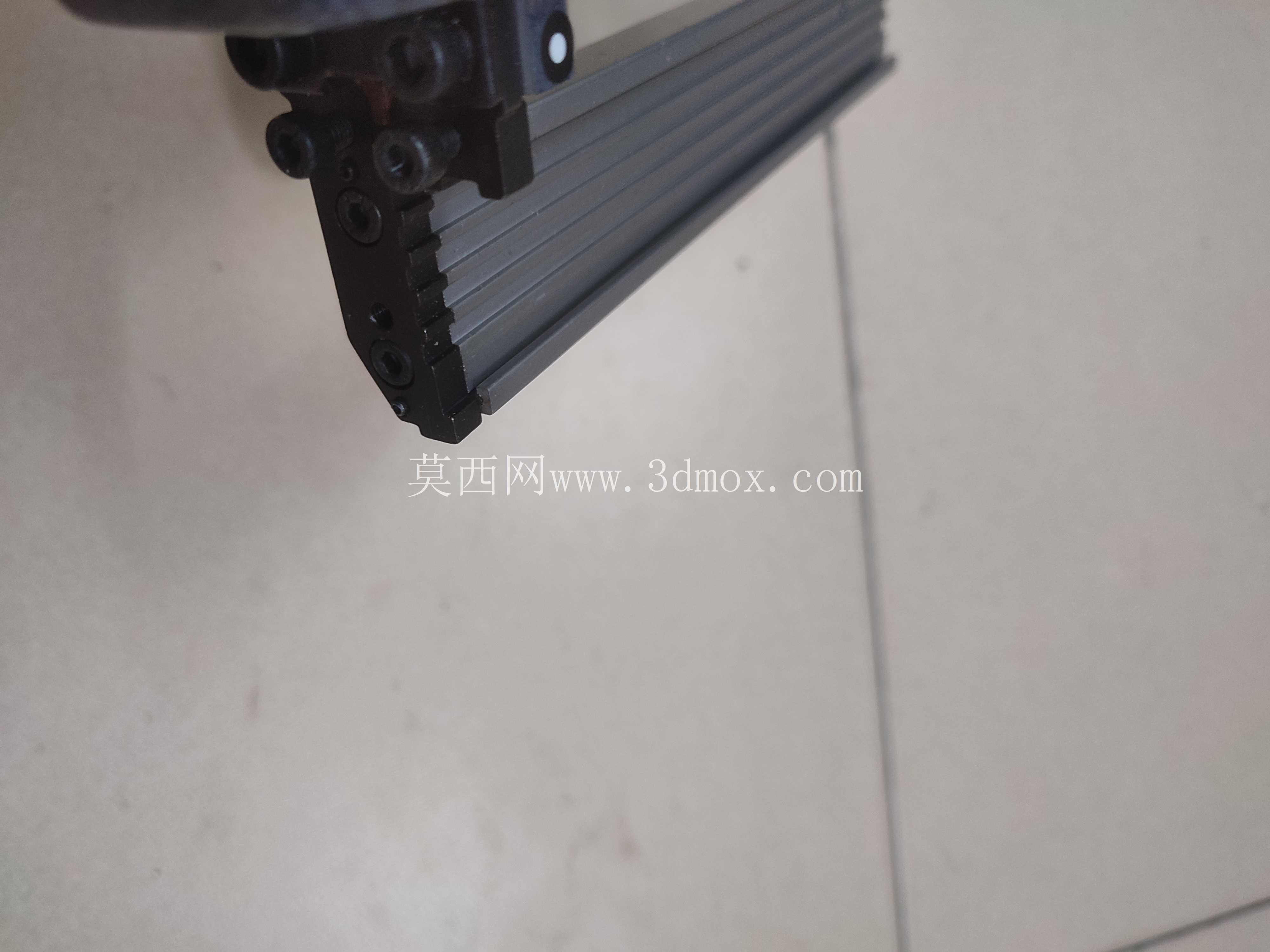

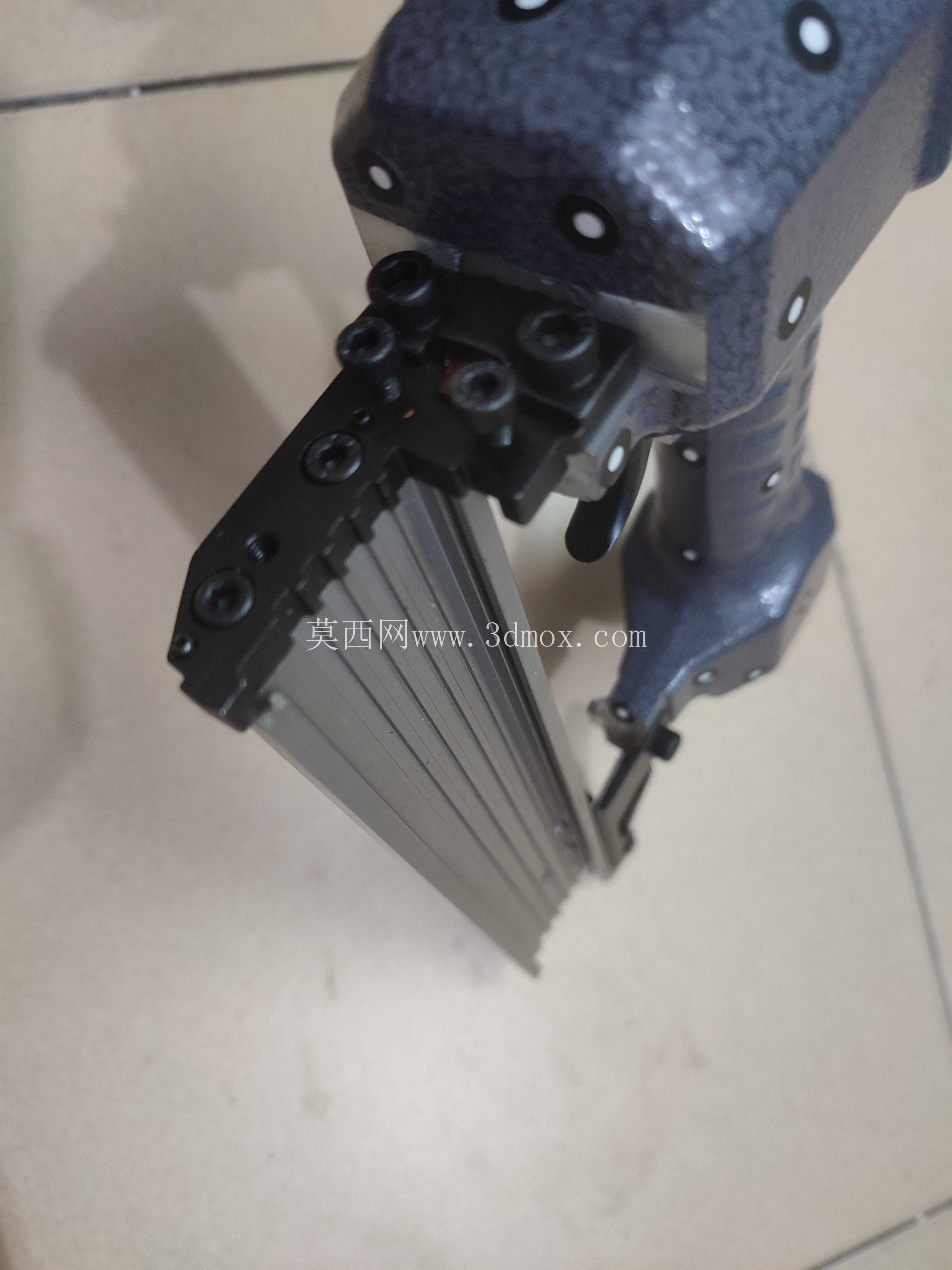

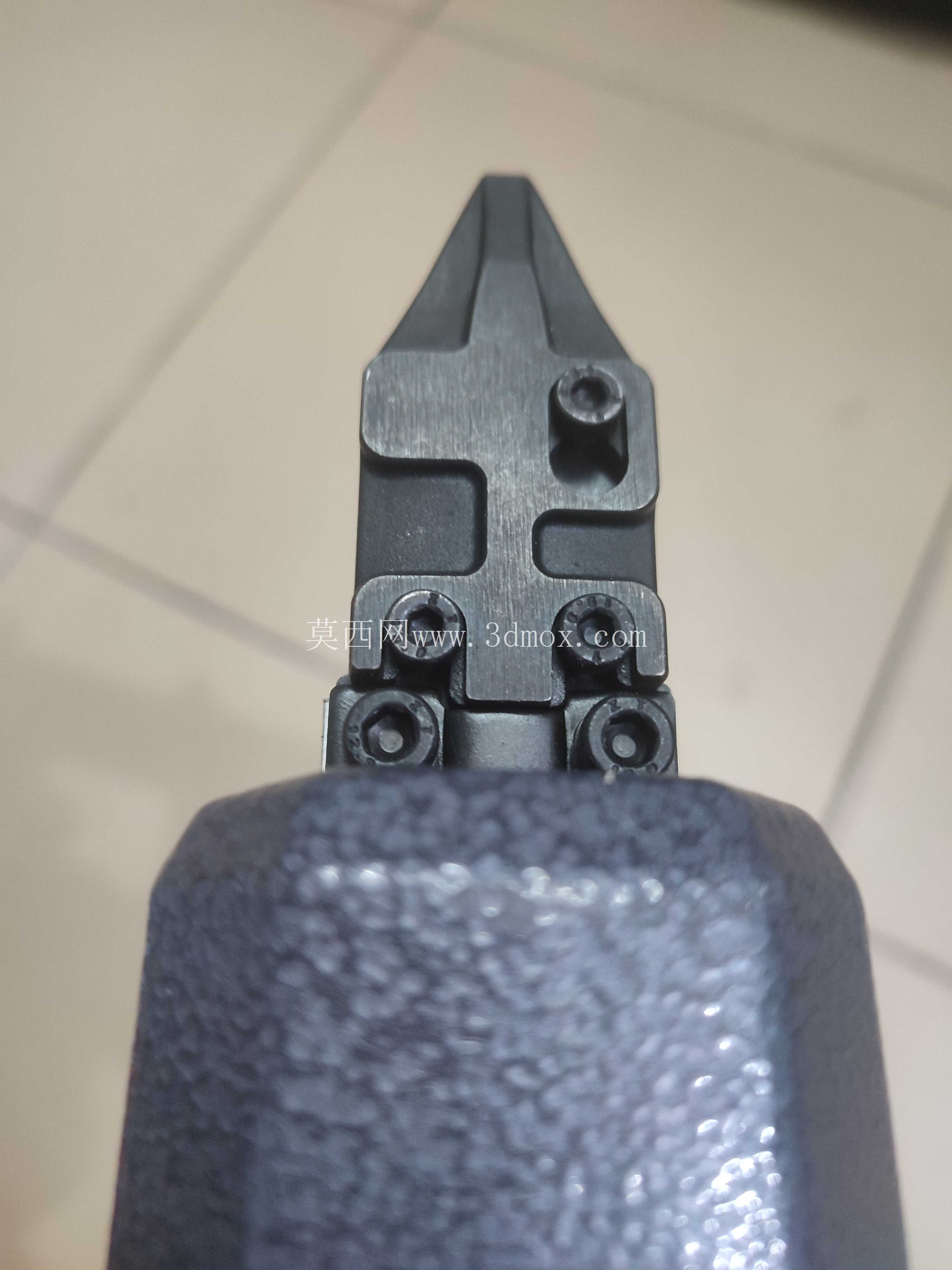

　　枪嘴位置做了开口式导向设计，击针出口与钉道完全同轴，打钉时钉尖可垂直刺入木料表面，不会出现钉身倾斜导致的固定强度不足问题，枪嘴前端的压料脚可在击发前压紧木料表面，避免打钉位置木料出现劈裂，尤其适合饰面板、实木线条这类易开裂材料的紧固作业。从安装边界尺寸来看，整机长度控制在240mm左右，枪身高度220mm，钉仓宽度65mm，整体重量控制在1.2kg上下，长时间单手持握作业也不会出现明显的手臂酸胀，可伸入深度300mm以内的狭窄空间完成打钉作业，适配橱柜内部、吊顶边角这类狭小区域的施工需求。

　　排气口设置在枪身顶部，做了可360度旋转的导向结构，作业时可根据操作位置调整排气方向，避免高压气流直接吹向操作人员面部，同时排出的压缩空气不会直吹工件表面，防止木屑、灰尘飞溅影响作业视线。整机的密封结构全部采用耐油橡胶密封圈，可适配常规气动工具润滑油，长期高频使用也不会出现漏气问题，气缸内部的冲击活塞采用硬质合金钢加工，表面做抛光处理，往复运动的摩擦阻力小，击发响应速度快，单次击发的冲击力稳定，可保证每颗钉子都能完全打入木料内部，钉帽与木料表面齐平，不需要后续额外做钉帽掩埋处理，大幅提升木作工序的表面处理效率。在实际产线应用中，这类气动钉枪除了家装木作场景，也广泛应用于木质包装箱加工、沙发木框架组装、细木工板拼接工序，相比电动打钉枪，它没有电机发热的问题，可支持连续8小时以上的高频作业，故障率更低，维护成本也更可控，日常使用只需要定期从进气嘴滴入少量气动润滑油即可完成保养，不需要拆解复杂的传动结构。
