微型滚珠直线导轨滑块组件

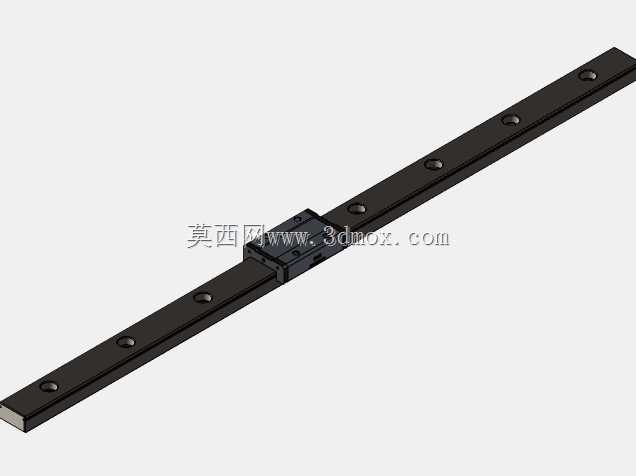

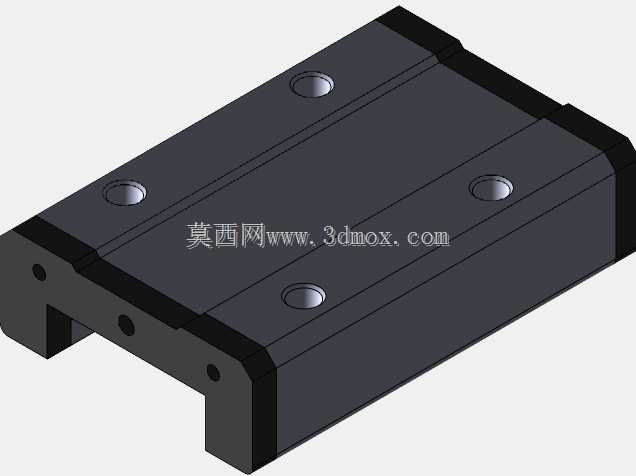

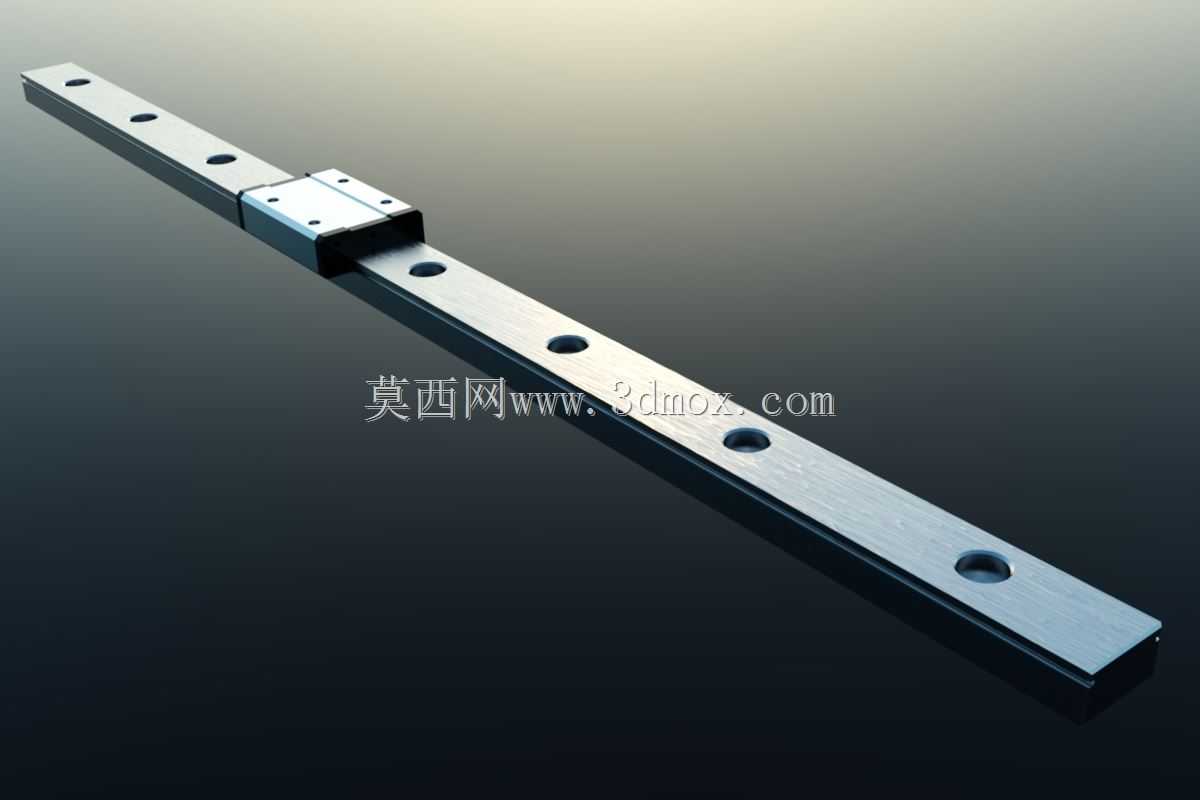

　　这款线性导向组件的设计，核心围绕小行程精密直线往复运动场景的实际需求展开，常见于桌面级自动化检测工位、小型点胶设备滑台、3C产品组装夹具的导向单元，也可用于光学检测设备的镜头微调位移平台，这类场景普遍对导向精度、运行平顺性有较高要求，同时安装空间相对局促，对部件的截面尺寸控制较为严格。从结构设计来看，导轨主体采用标准矩形截面，沿长度方向等距加工沉头安装孔，安装时可直接通过内六角螺栓将导轨固定在设备安装基准面上，沉孔设计可保证螺栓头完全埋入导轨表面，不会对滑块的往复运行造成干涉，导轨的滚道面经过精密磨削处理，表面粗糙度控制在合理区间，可保证滚珠滚动时的平顺性，降低运行过程中的卡顿与磨损。滑块部分采用四方型紧凑结构，

　　内部集成循环滚珠通道，两端设置端盖与密封刮片，刮片可在滑块运行时刮除导轨表面附着的粉尘、细小切屑等杂物，避免杂质进入滚道造成滚珠卡滞或滚道划伤，延长组件的整体使用寿命；滑块的顶面与侧面均设置安装螺纹孔，可根据实际安装需求选择从顶面或侧面连接负载，适配不同的安装布局。设计过程中需要严格控制导轨与滑块的配合间隙，根据使用场景的精度需求可选择预压等级，轻预压等级适用于低负载、高平顺性的输送类场景，中预压等级适用于有一定刚性要求的加工、检测类工位，避免运行过程中出现反向间隙影响定位精度。安装边界方面，导轨的单根长度适配6s规格的安装空间，安装时需要保证设备基准面的平面度，避免导轨安装后出现弯曲变形，影响滑块运行精度与使用寿命；

　　滑块的运行行程需要预留两端的极限缓冲位置，避免滑块运行到导轨端部时发生硬碰撞，损坏内部滚珠循环结构。这类导向组件的核心作用是为负载提供高精度的直线运动轨迹，将运动方向严格约束在导轨轴向，抵消径向与倾覆方向的负载，保证负载运行过程中的位置精度，相比光轴导向结构，这类滚珠直线导轨的负载能力更强、导向精度更高，安装调试也更为便捷，不需要额外设计支撑座等附件，直接通过螺栓固定即可完成安装，在小型自动化设备的设计中应用十分广泛。建模过程中需要重点还原滚道的圆弧轮廓、滚珠的循环路径、安装孔的沉头尺寸与位置公差，保证模型可直接用于设备的装配干涉检查，也可用于后续的工程图导出与BOM统计。
