外啮合齿轮油泵三维结构设计模型

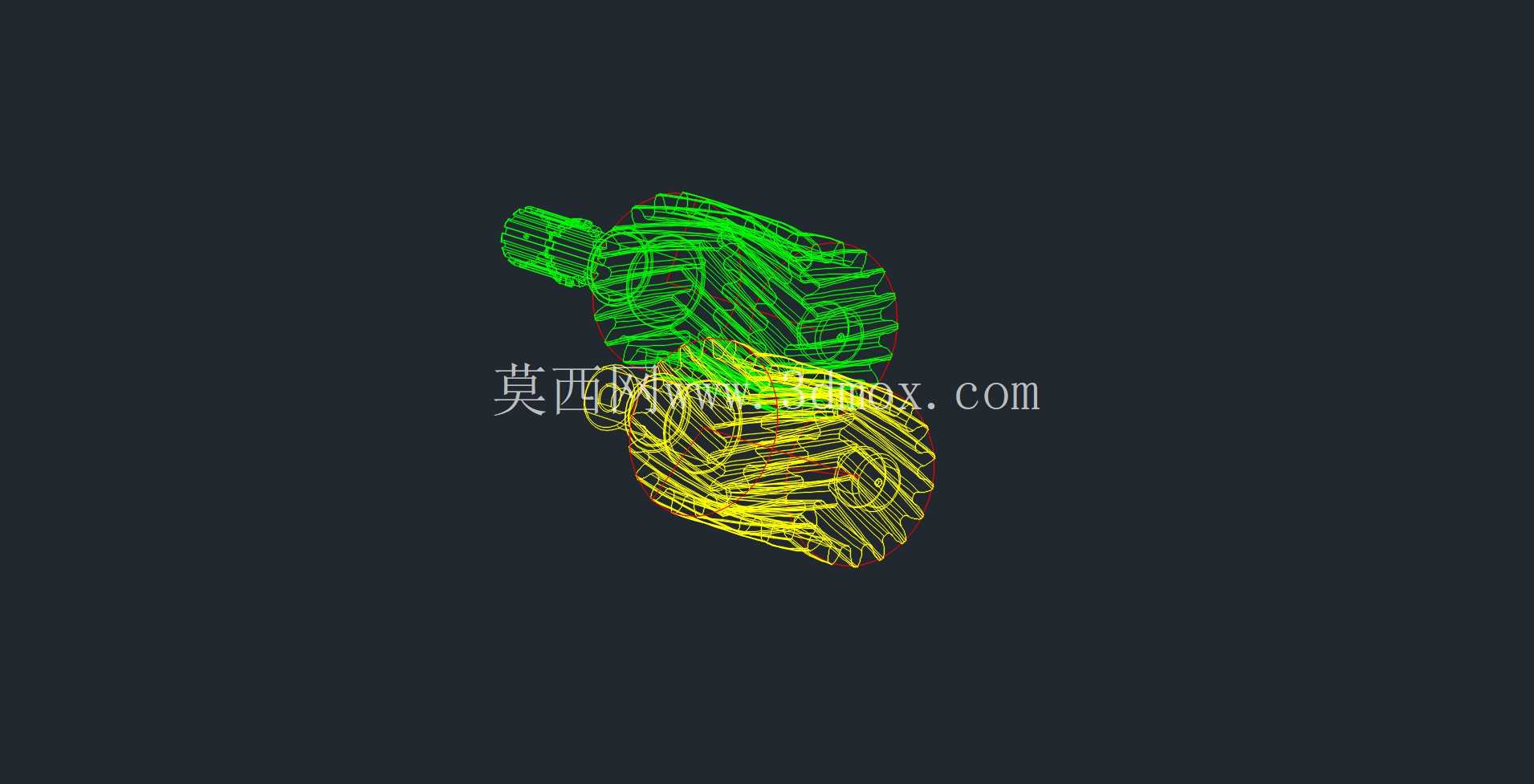

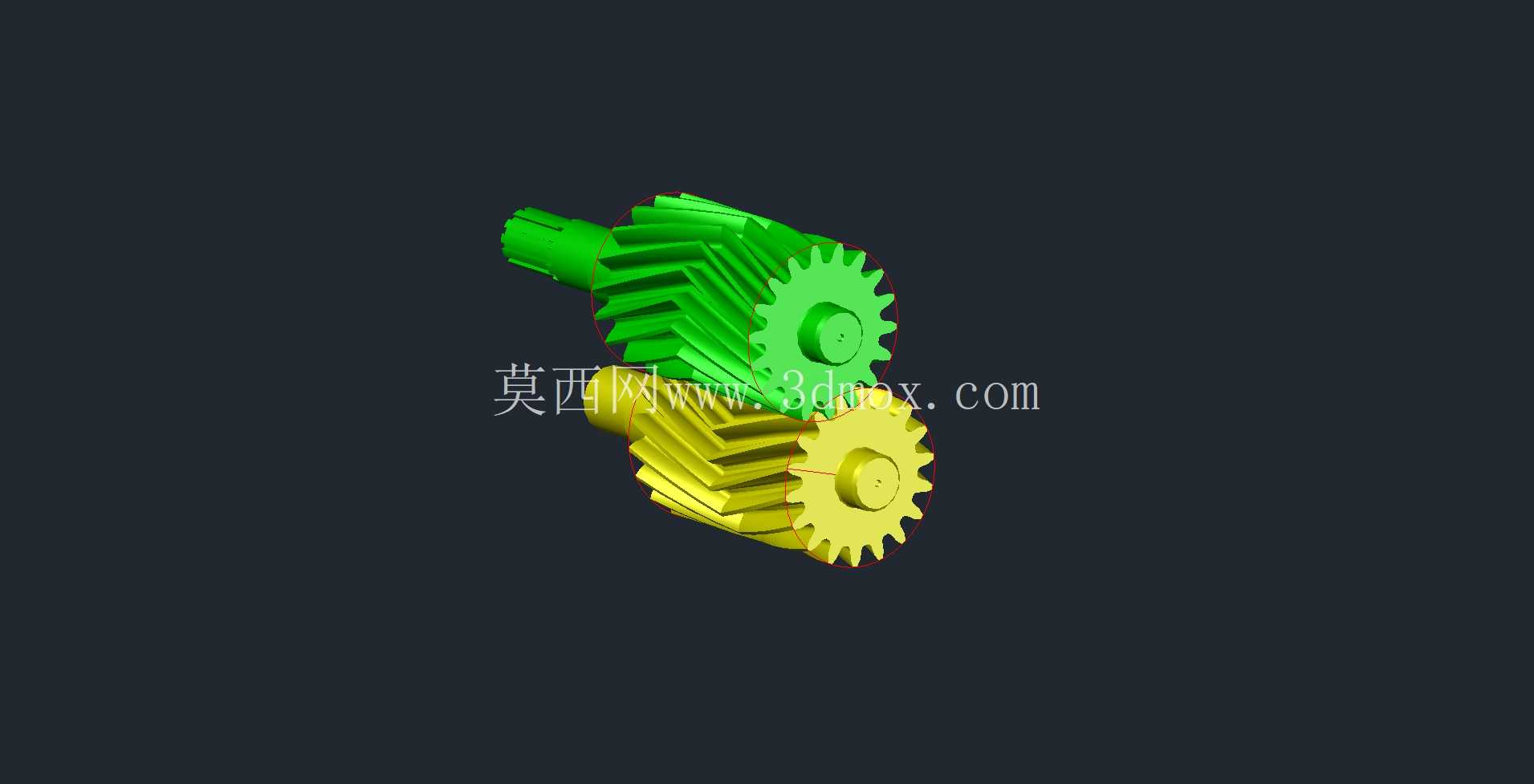

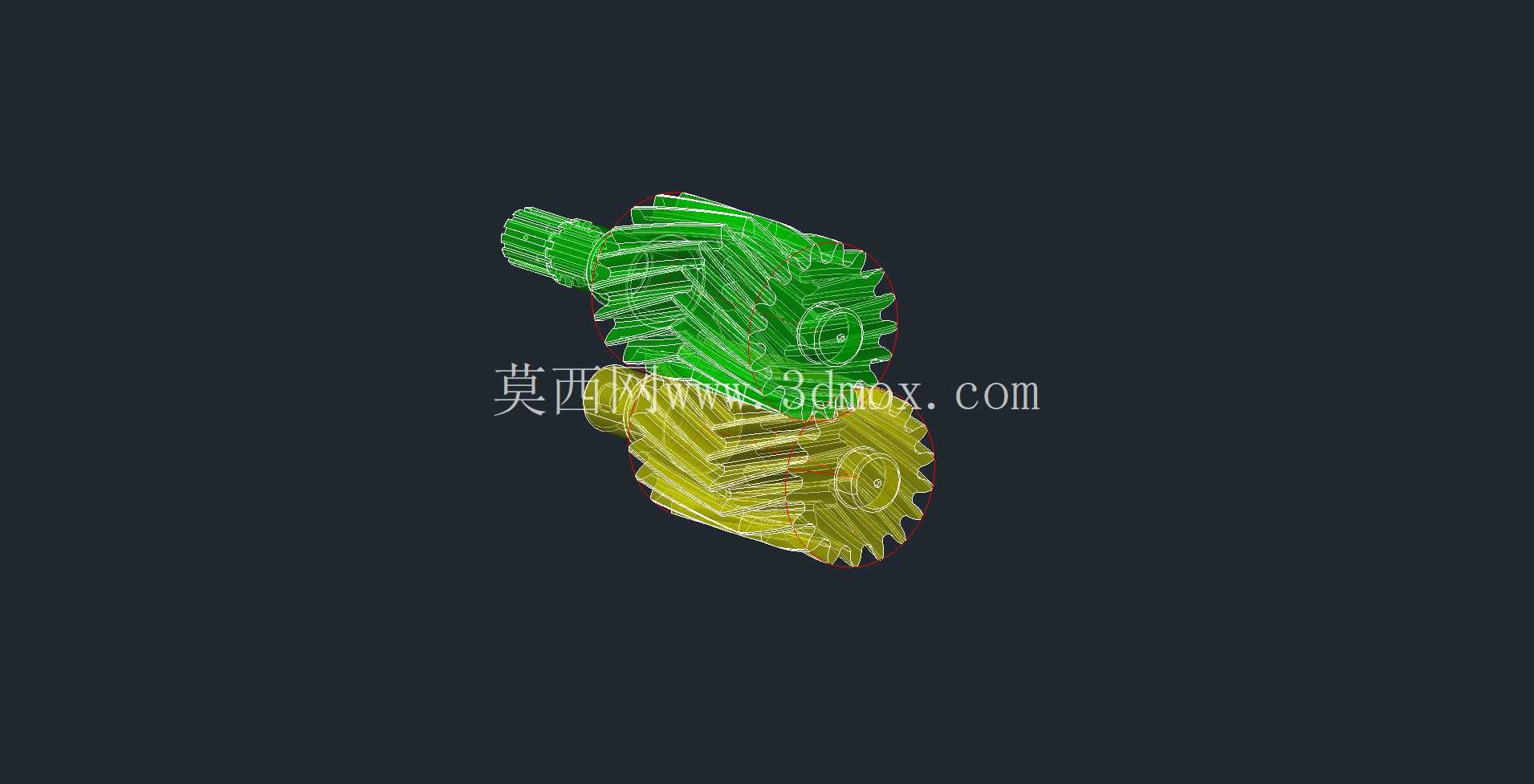

在液压传动系统、润滑供油回路以及低压流体输送场景中，外啮合齿轮油泵是应用极为广泛的动力元件，这套三维结构完整还原了齿轮泵的核心装配关系与部件细节，可直接用于结构校核、装配模拟以及教学演示场景。从实际工况适配来看，这类齿轮泵常被集成在机床润滑系统、小型液压站、工程机械的辅助供油回路中，依靠一对参数匹配的渐开线齿轮啮合过程形成的密闭容积变化，完成低压油液的输送与压力建立，相比叶片泵、柱塞泵结构更简单，抗污染能力更强，对加工精度的容错空间更大，适合在工况相对复杂、维护条件有限的现场环境长期运行。

模型构建过程中，优先保证了齿轮啮合侧隙、齿顶与泵体内腔的径向间隙、齿轮端面与端盖的轴向间隙这三个核心配合尺寸的合理性，这三处间隙直接决定泵的容积效率与运行噪音——间隙过大会导致内泄漏量超标，输出压力达不到设计值，间隙过小则会在热胀工况下出现齿轮卡滞、端面磨损加剧的问题。建模时主动参照了常规低压齿轮泵的间隙取值范围，齿顶圆与泵体内孔的单边间隙控制在0.03-0.05mm区间，端面间隙通过垫片厚度调整的结构预留了装配调节空间，侧隙则按照齿轮精度等级对应的标准侧隙取值，保证啮合过程中不会出现齿面干涉，同时能形成足够厚度的油膜降低磨损。

从整体结构布局来看，模型包含了主动齿轮轴、从动齿轮轴、泵体、前后端盖、密封件、定位销、连接螺栓这些核心部件，主动轴伸出端预留了密封安装位与联轴器对接的轴段结构，可直接匹配标准Y系列电机或者液压站专用电机的安装尺寸，泵体上的进油口、出油口采用了常规的法兰连接接口尺寸，进油口通径大于出油口，降低吸油阻力避免出现空化现象，安装脚的螺栓孔位置、中心高尺寸都参照了通用齿轮泵的安装规范，可直接替换同规格的现有产品完成设备改造，不需要额外调整安装基座的尺寸。

设计思路上没有追求过高的加工精度要求，而是优先平衡了加工成本与使用性能：齿轮采用常见的直齿渐开线齿形，压力角取20度标准值，不需要专用刀具即可完成滚齿、插齿加工，泵体采用铸铁件结构，内腔加工只需要保证圆度与粗糙度要求即可，前后端盖与泵体的结合面通过磨削加工保证平面度，配合纸质密封垫即可完成端面密封，不需要额外加工O型圈沟槽就能满足低压工况的密封要求。进出油口的位置设置在泵体的两侧，与齿轮啮合脱开、进入的位置对应，保证齿轮脱开啮合时容积增大形成负压吸油，进入啮合时容积减小压油，整个流道没有突兀的截面变化，减少油液流动过程中的压力损失与湍流噪音。

从安装边界来看，整个泵体的外形轮廓没有突出的不规则结构，所有连接螺栓的安装位置都预留了足够的扳手操作空间，主动轴的轴伸长度考虑了密封件、联轴器的安装尺寸，不会出现轴伸过短导致联轴器无法固定，或者过长导致运行过程中出现轴端跳动的问题。泵体的安装脚与主体采用一体化铸造结构，刚性足够，运行过程中不会因为管路震动导致安装脚断裂，进油口的高度设置保证停机状态下泵腔内可以留存部分油液，下次启动时可以快速建立吸力，不需要额外灌泵就能完成自吸，适配大多数没有自吸补油结构的简单液压回路。

在细节处理上，齿轮轴的支撑位置预留了滑动轴承或者滚针轴承的安装位，对应轴段的尺寸公差按照过渡配合取值，保证轴承安装后不会出现跑圈问题，轴上的卸荷槽结构也在模型中做了还原，可有效缓解齿轮啮合过程中困油区的压力冲击，降低运行过程中的振动与噪音。端盖上的定位销孔采用跨骑式布置，保证装配时端盖与泵体的同轴度，避免出现轴孔偏心导致齿轮轴转动卡滞的问题，所有螺栓孔的位置都均匀分布，保证结合面的压紧力均匀，不会出现局部密封不严导致的漏油问题。
