ID-20LA射频识别读卡模块三维结构

在嵌入式射频识别终端的结构开发环节，ID-20LA这类小尺寸读卡模块的三维建模精度，直接决定了终端设备的装配可靠性与读卡性能稳定性。不同于大尺寸工业级读写模块，这类面向小体积终端的读卡模组，在设计之初就需要兼顾安装空间的紧凑性、引脚排布的兼容性以及射频信号的无遮挡传输要求，很多刚接触门禁、考勤类终端开发的结构工程师，往往容易忽略模块本体与外壳读头区域的间隙设计，导致实际装配后读卡距离大幅缩水，甚至出现部分频段卡无法识别的问题。

从实际应用场景来看，这类读卡模块广泛部署在嵌入式门禁读头、小型考勤终端、自助设备身份识别区、智能柜锁控制板等空间受限的设备内部，工作电压覆盖2.8-5.0伏的宽区间，能够直接适配多数单片机控制板的供电电平，不需要额外增设电平转换电路，这也是它在小型识别终端中普及率较高的核心原因之一。模块支持ASCII、Wiegand26以及磁性ABA Track2三种数据输出格式，能够直接对接市面上绝大多数门禁控制器、考勤主板的通信协议，不需要额外做协议转换开发，大幅缩短了终端产品的开发周期。

在功能特性层面，该系列模块与ID2、ID12、ID20同系列产品保持引脚排布与功能定义的完全兼容，这意味着在产品迭代过程中，不需要重新设计PCB板的封装 footprint，就可以根据项目的读卡距离、成本需求直接替换不同型号的读卡模块，大幅降低了硬件迭代的结构改造成本。很多做智能终端的企业在产品规划阶段，就会预留同系列不同模块的兼容安装位，根据不同项目的预算灵活选型，不需要重新开模或者改板，这也是这类标准化模块在供应链端长期保持生命力的关键设计逻辑。

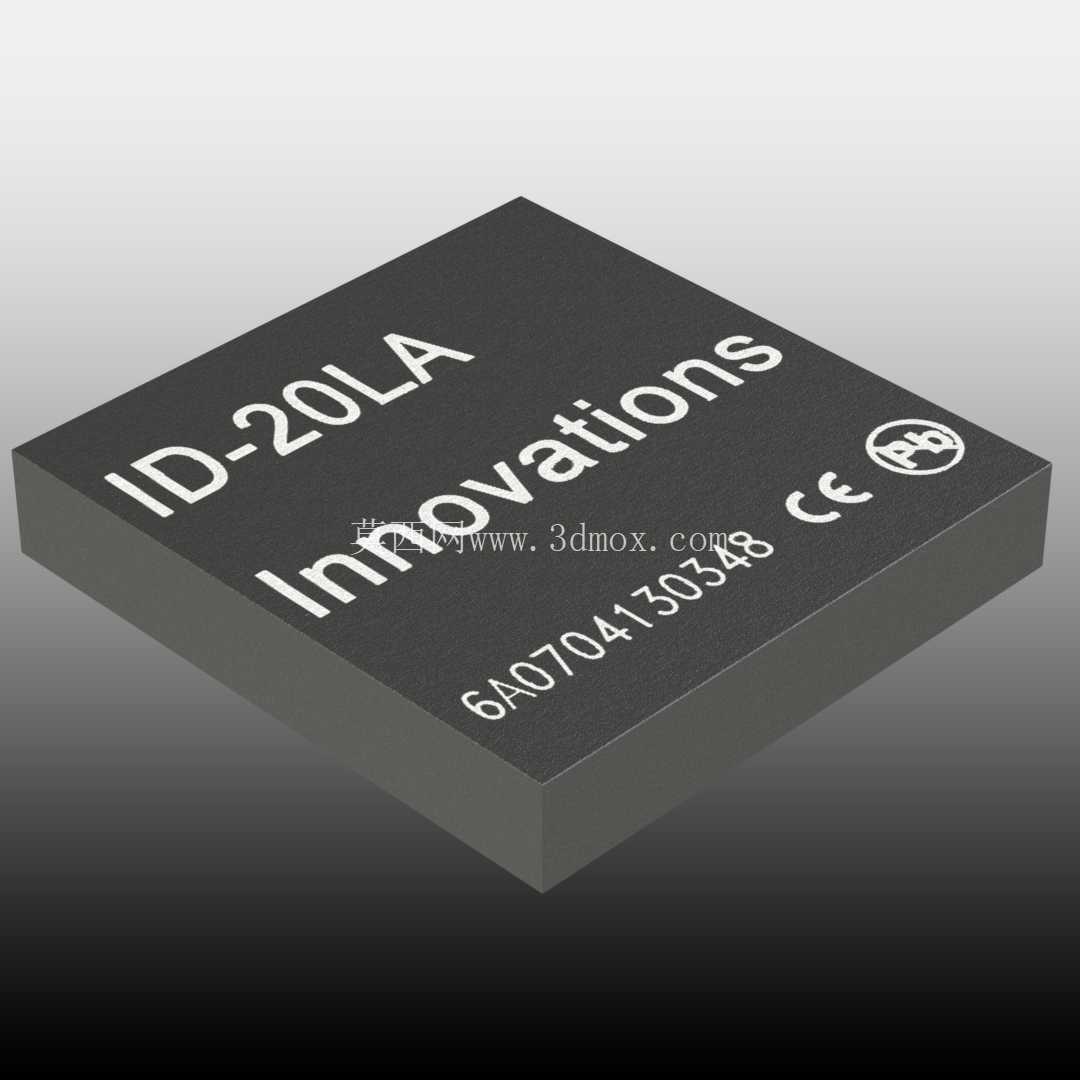

回到三维结构设计的维度，建模过程中首先要精准还原模块的本体外形尺寸，这类小尺寸模块的安装边界需要严格控制公差，本体的长宽高尺寸需要匹配PCB板上的预留焊接位，模块表面的丝印标识区域需要与外壳的读头透明窗口位置对齐，避免丝印被外壳结构遮挡，同时要保证模块的射频天线面与外壳读头平面之间的间隙控制在合理区间，既不能因为间隙过大增加信号衰减，也不能因为间隙过小导致装配时模块被外壳压损，影响内部天线的谐振参数。

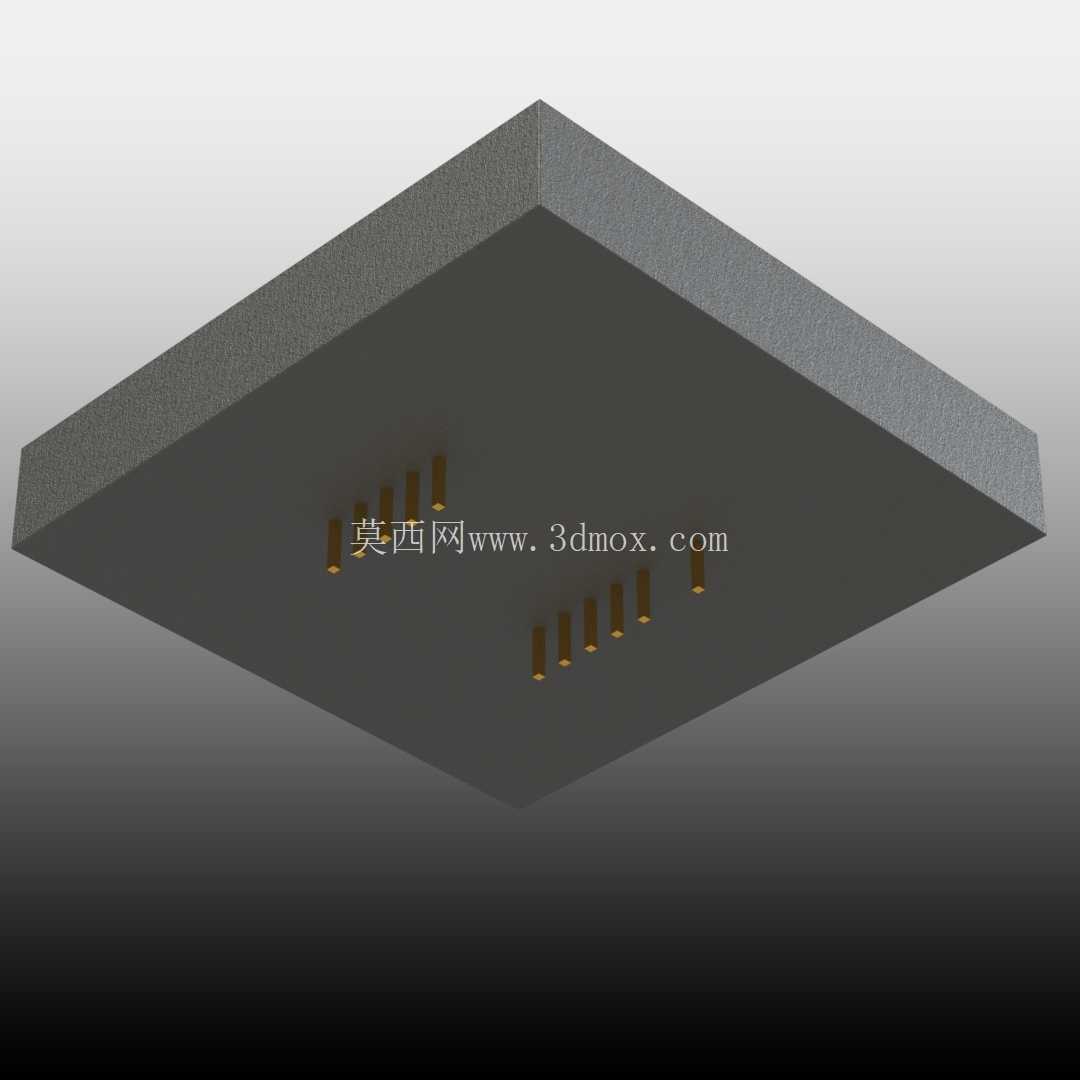

建模时还需要重点还原模块的引脚排布细节，每个引脚的伸出长度、引脚间距、引脚直径都需要严格匹配 datasheet 中的标称尺寸，避免结构干涉导致焊接时出现虚焊、引脚弯折的问题。模块边角的倒角设计也需要精准还原，避免在装配过程中边角过于尖锐划伤内部连接线，或者与周边的电容、电阻等贴片元件产生空间干涉。另外模块表面的CE、RoHS标识区域的位置也需要在模型中准确体现，方便后续做整机安规认证时，快速核对标识的可视性是否符合认证要求。

在安装边界的考量上，这类模块通常采用直插焊接的方式固定在主控PCB板上，建模时需要预留出模块下方的走线空间，避免模块贴板安装后压住PCB板表面的走线，造成短路风险。同时要考虑模块周边的金属件距离，金属材质会对射频信号产生屏蔽作用，因此在结构布局时，模块天线面周边3毫米范围内不能布置金属结构件，包括固定螺丝、金属屏蔽罩、金属装饰件等，这一点在三维建模阶段就需要提前做干涉检查，避免后期试产时才发现信号被屏蔽，导致整个结构方案需要重新调整。

很多结构工程师在做这类模块的装配设计时，容易忽略模块的工作温度范围对应的结构间隙，模块在长时间连续读卡工作时会产生一定的温升，本体尺寸会有微小的热膨胀，因此在建模时需要给模块周边预留0.2毫米左右的膨胀间隙，避免高温下模块与周边结构件挤压变形，导致引脚脱焊或者本体损坏。另外模块的安装方向也需要在三维模型中做明确的定位标识，避免生产装配时将模块方向装反，导致通信引脚接反烧坏模块。

从实际项目的落地经验来看，精准的三维模型能够在开模前就完成全部的装配干涉检查、信号路径模拟、安装公差校核，将后期试产阶段的结构问题减少80%以上，尤其是对于这类标准化的通讯识别模块，还原度高的三维模型能够直接复用在多个不同的终端产品设计中，大幅提升结构设计的复用率，减少重复建模的工作量。在做整机结构的虚拟装配时，还可以通过模型模拟不同安装角度下的读卡信号覆盖范围，调整模块在壳体内的安装位置，找到读卡性能最优的布局方案，避免后期样机测试阶段反复调整模块位置，拉长项目的研发周期。
