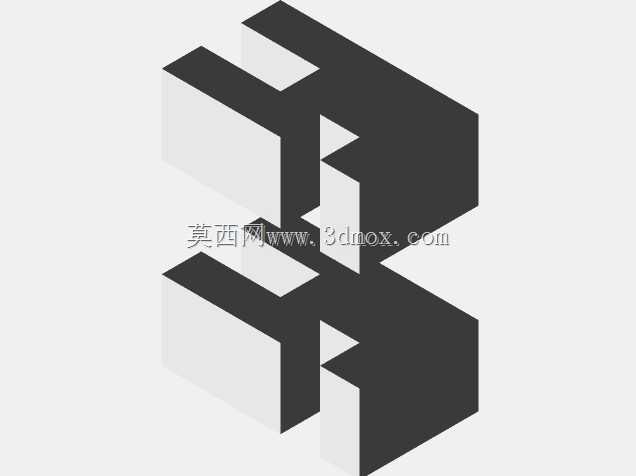

对称互锁式基础立体拼接构件

　　这套互锁构型的实体构件，最初是面向工程制图课程中形体组合、空间构型训练所搭建的典型练习件，在实际工装夹具、模块化定位台以及小型装配实训台的结构设计中，这类凹凸嵌合的块体结构也具备很高的参考价值。从结构特征来看，两个块体采用完全对称的几何轮廓，各自在对应位置开出矩形通槽，同时预留出等截面的凸榫结构，当两个构件沿水平方向对合时，凸榫可以精准嵌入对方的槽腔内部，无需额外紧固件即可实现横向与垂向的初步限位，嵌合完成后整体形成连续的类H形组合体，拼接面贴合后不存在明显的错位间隙。建模过程中优先采用草图对称约束完成主体轮廓绘制，先以拉伸命令生成基础长方体，再通过切除拉伸在块体中部加工出贯通的矩形槽口，槽口的宽度与凸榫的厚度采用相等的名义尺寸，

　　配合面预留合理的间隙公差，既保证嵌合过程顺畅无卡滞，也避免间隙过大导致拼接后出现晃量。构件的所有棱边均保持直角过渡，没有设置复杂曲面或者薄壁结构，整体壁厚均匀，最薄的槽侧壁厚度也满足常规PLA或者树脂3D打印的最小成型要求，同时也适配数控铣削的加工走刀路径，不需要特殊刀具即可完成整块坯料的切削加工。从安装边界来看，单个块体的底面为完整平面，可以直接放置在工作台或者工装基板上，拼接完成后的组合体底面同样保持齐平，不需要额外加工支撑面；构件的高度方向没有突出的挂钩或者安装孔，若要固定在实训台面上，可直接在块体的非配合面追加沉头孔，不会破坏中部的嵌合配合结构。在制图教学场景中，这类构件可以用来训练三视图投影、

　　剖视图绘制以及装配干涉检查的能力，学员可以通过软件的装配约束模拟两个块体的对合过程，直观理解凹凸配合的尺寸匹配逻辑；在小型工装的快速定位场景里，这种无紧固件的互锁结构可以用来做模块化工位的临时分隔块，拆装速度快，对位重复精度高，不需要反复校准位置。整个构型没有冗余的装饰特征，所有几何面都承担配合或者支撑的功能，槽口的深度经过校核，嵌合后两个块体的接触面完全贴合，不会出现局部悬空导致的受力变形，即便在块体上方施加垂直方向的压紧载荷，力也可以通过凸榫与槽壁的接触面均匀传递到下方支撑面，不会出现应力集中在棱边的情况。
