等节距圆柱压缩螺旋弹簧结构设计

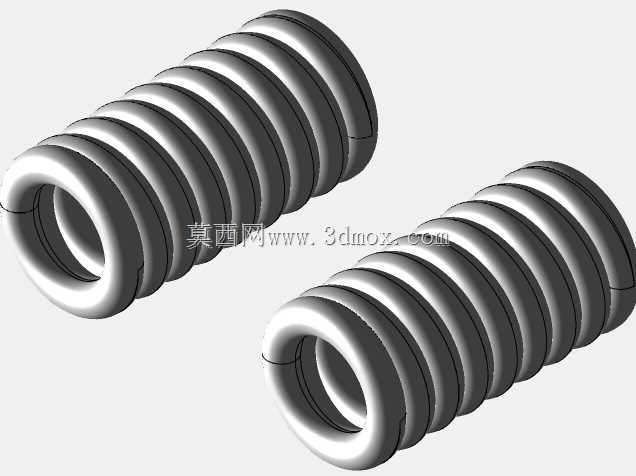

　　这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常在各类机床进给机构、阀门启闭组件、工装夹具的压紧单元、汽车悬架的缓冲模块甚至小型家电的复位结构里都能见到它的身影，核心作用是在外载施加时储存弹性势能，外载撤去后释放势能带动相关构件复位，或是在两个相对运动的部件之间提供持续的预紧力，抵消装配间隙、缓冲瞬时冲击载荷。从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋构型，两端做了并圈磨平处理，这是压缩弹簧的典型端部处理方式——并圈部分不参与工作变形，主要作用是保证弹簧受压时端面能和安装座完全贴合，避免受力偏斜导致弹簧侧向弯曲失稳，磨平后的端面粗糙度控制在合理区间，能减少受压时的端面滑移，让力的传递更均匀。弹簧的钢丝截面为圆形，

　　是螺旋弹簧最常用的截面形式，相比矩形截面钢丝，圆形截面的钢丝在冷卷或热卷成型时应力分布更均匀，相同材料直径下的抗疲劳性能更优，适合多数中低载荷、循环次数适中的工况。从安装边界来看，这类弹簧的安装孔直径通常要比弹簧外径大0.5到1毫米，给弹簧受压时的径向膨胀留出余量，避免弹簧外壁和安装孔摩擦刮蹭，造成钢丝表面损伤提前失效；配套的导向芯轴直径则要比弹簧内径小0.3到0.8毫米，既能限制弹簧受压时的侧向弯曲，又不会和弹簧内壁产生运动干涉。设计这类弹簧时首先要匹配工况的载荷与变形量要求，根据胡克定律计算需要的弹簧刚度，再反推钢丝直径、有效圈数、中径这些核心参数：有效圈数直接决定弹簧的刚度，圈数越多刚度越小，相同载荷下的变形量越大；

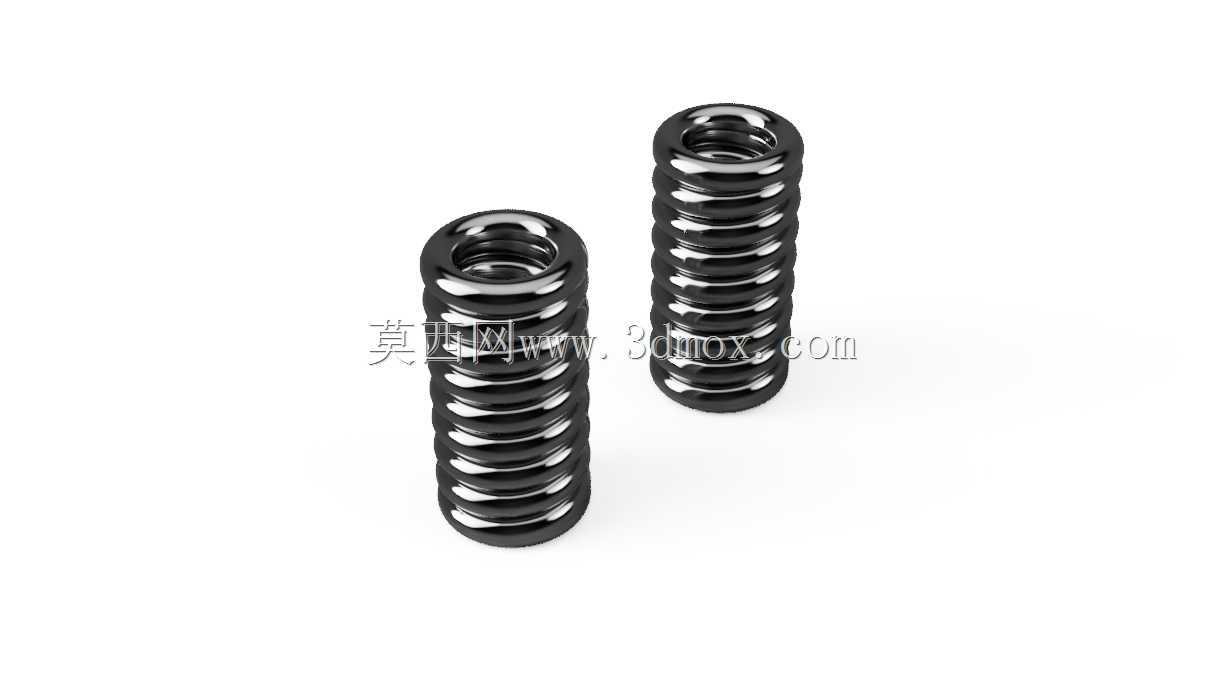

　　钢丝直径越粗、弹簧中径越小，弹簧的刚度越高，能承受的极限载荷越大。实际选型应用时还要注意弹簧的并紧长度，也就是弹簧被压到所有有效圈完全贴合时的长度，设计安装行程时必须预留足够余量，避免弹簧被压并后仍持续受载，造成塑性变形无法复位。这款弹簧的表面做了发黑处理，是五金弹簧常用的表面处理工艺，能在钢丝表面形成致密氧化膜，隔绝空气和水汽，提升常温工况下的防锈能力，同时不会明显增加钢丝的外形尺寸，不会影响安装配合精度。在机床的主轴拉刀机构里，这类弹簧常成组使用，提供稳定的拉刀预紧力，保证刀具装夹的刚性；在液压阀的阀芯复位结构里，它能在电磁阀断电后推动阀芯回到初始位置，切断油路；在工装夹具的夹紧结构里，它能提供持续的压紧力，

　　避免工件加工时因振动产生位移。建模时需要严格控制螺旋线的升角与节距的对应关系，保证每一圈弹簧的间距均匀，两端并圈部分的螺旋线要平滑过渡到贴合状态，磨平端面的切除深度要符合工艺要求，通常要磨掉钢丝直径的四分之一左右，保证端面的支撑面积足够。还要注意弹簧在自由状态下的垂直度误差，通常控制在自由高度的百分之二以内，避免安装后出现偏载。对于需要承受交变载荷的工况，还要对弹簧的内侧应力进行校核，因为螺旋弹簧受压时内侧的切应力是最大的，是疲劳失效的高发位置，必要时会采用喷丸处理提升表面压应力，延长疲劳寿命。
