Arduino控制钢丝线材弯曲机结构设计

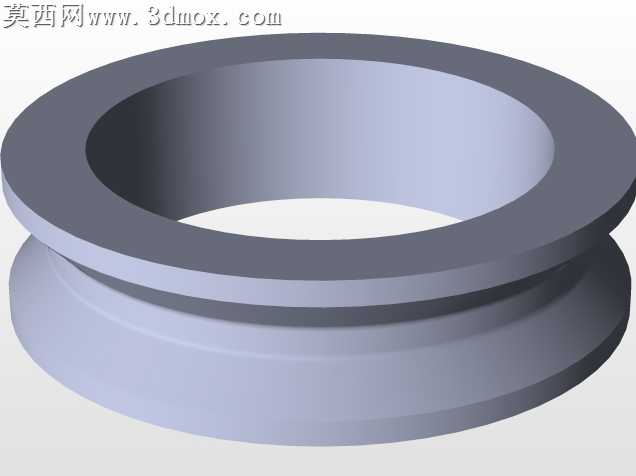

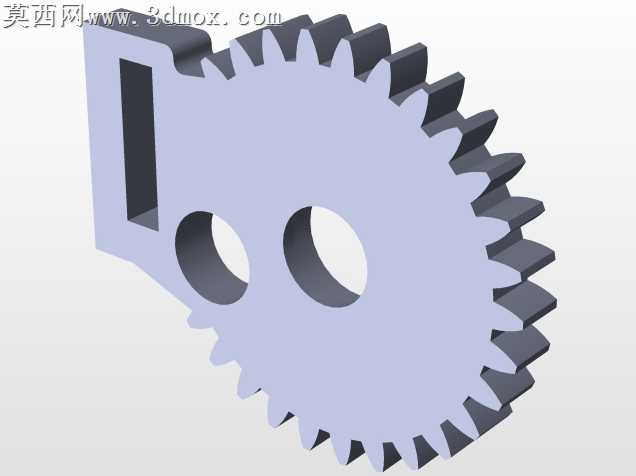

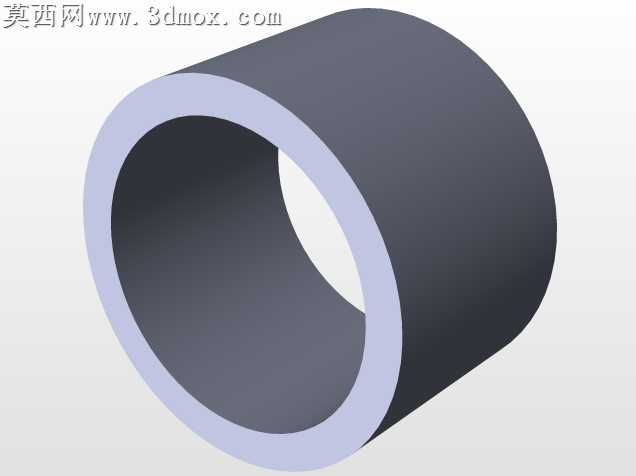

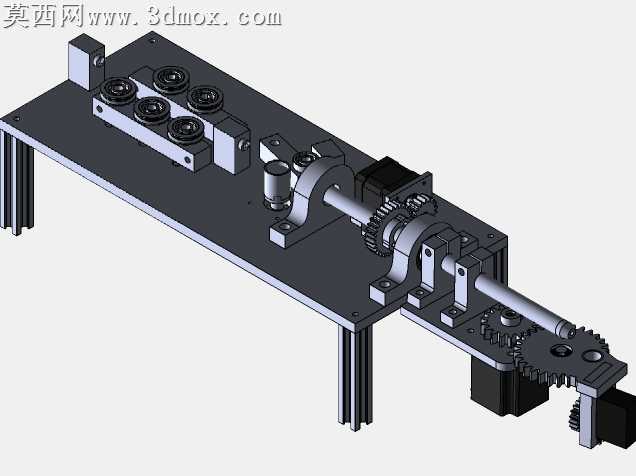

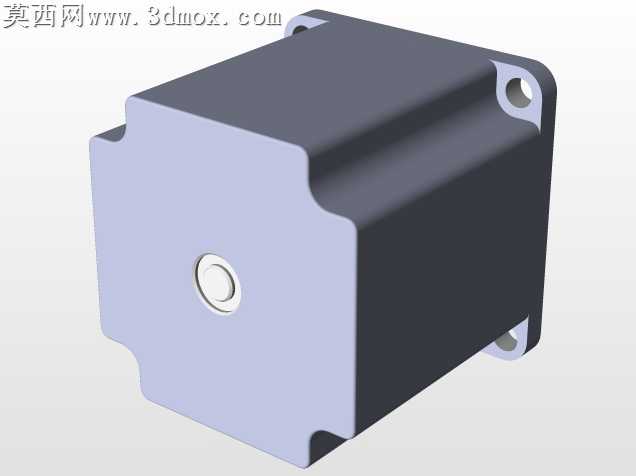

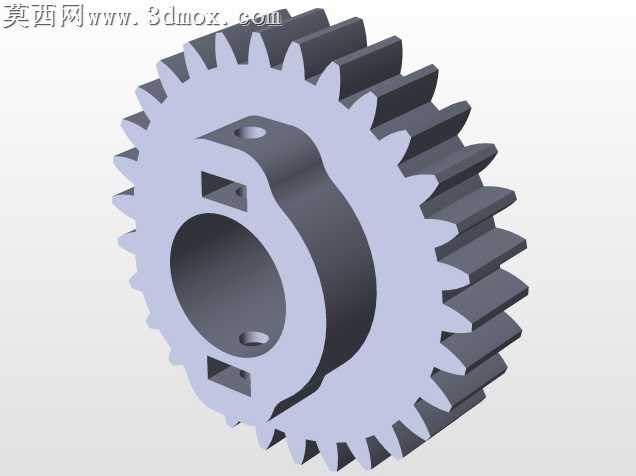

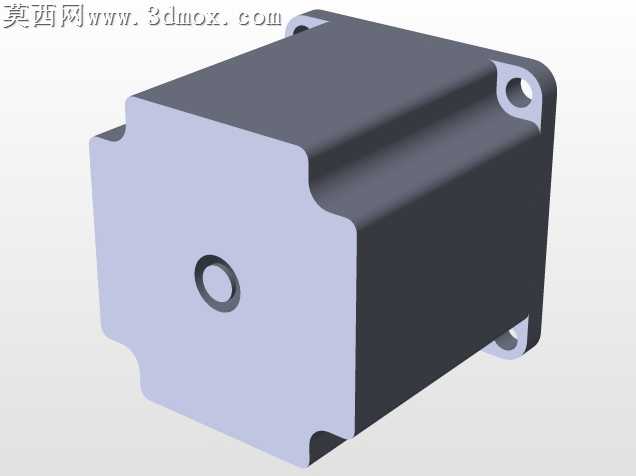

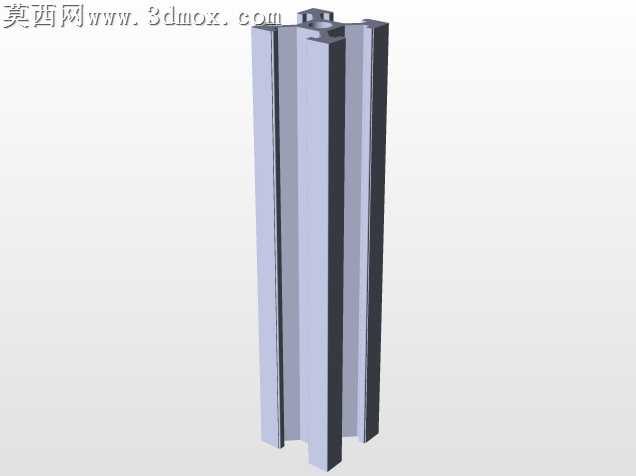

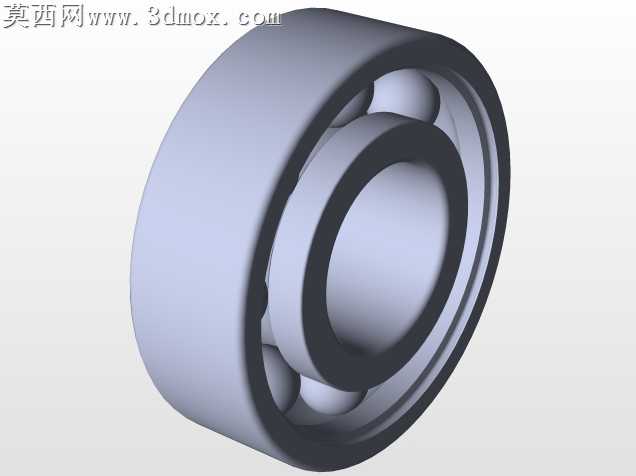

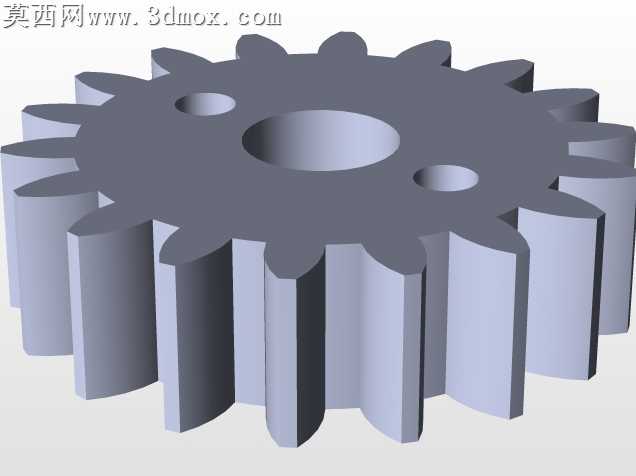

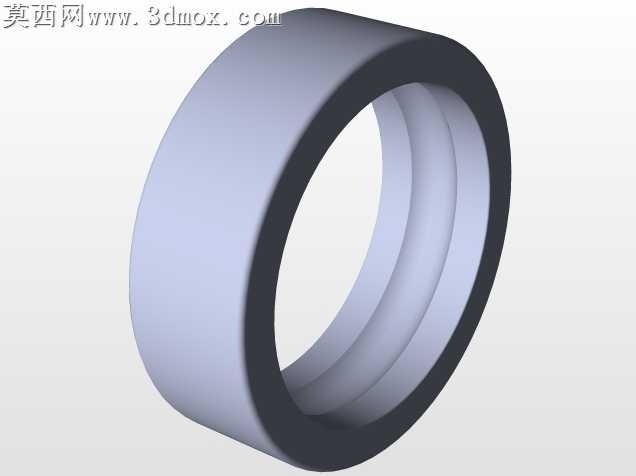

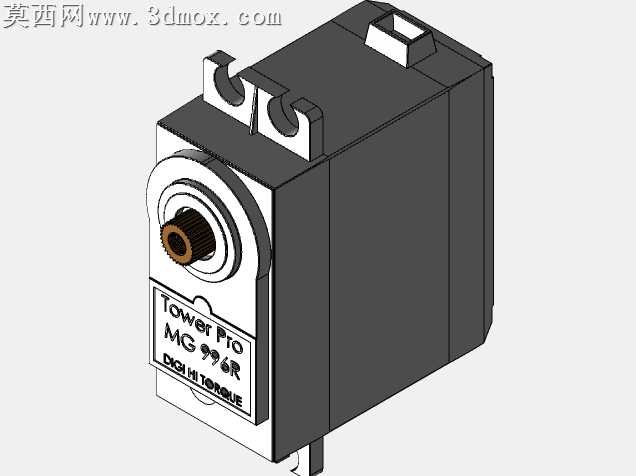

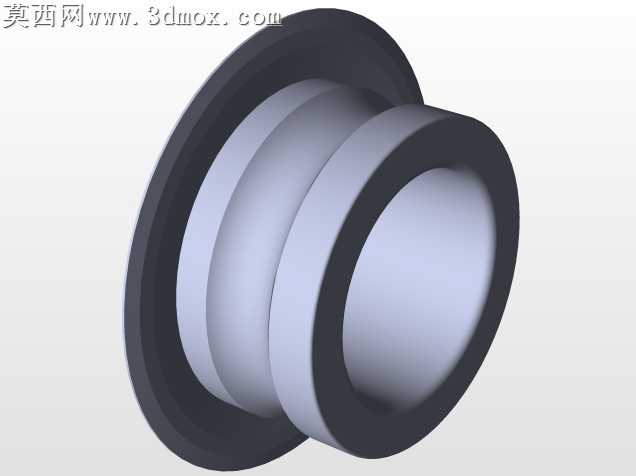

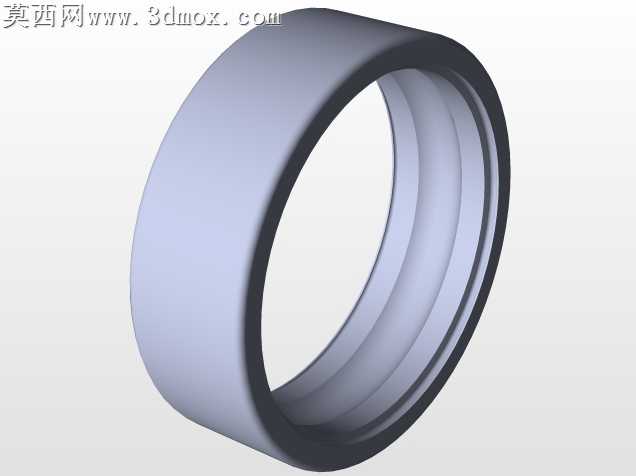

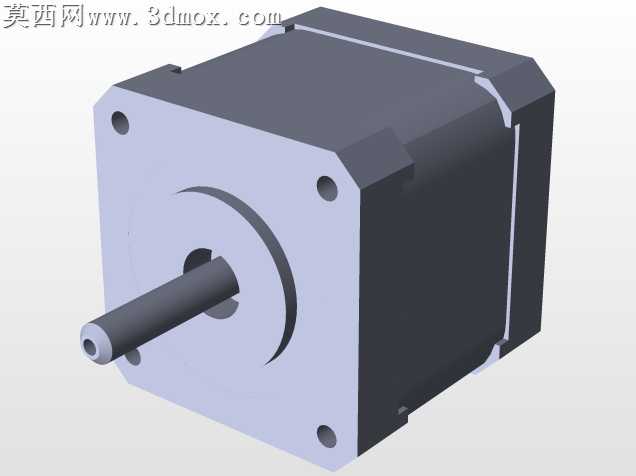

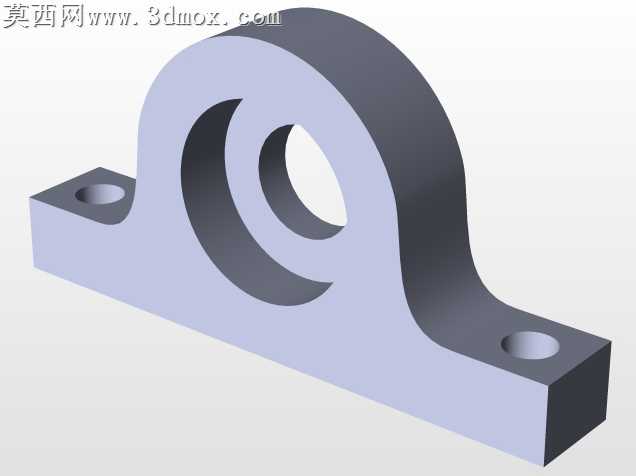

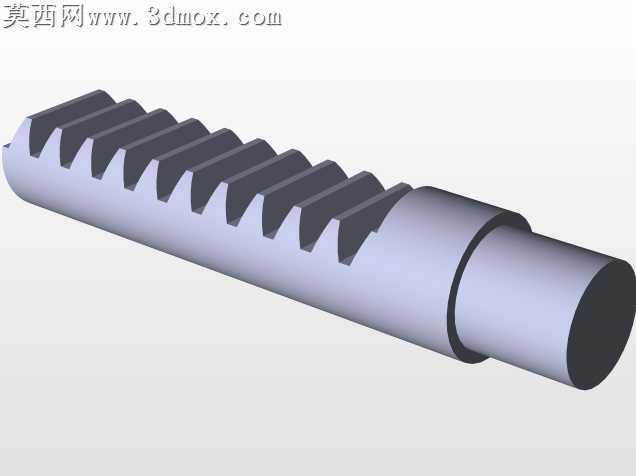

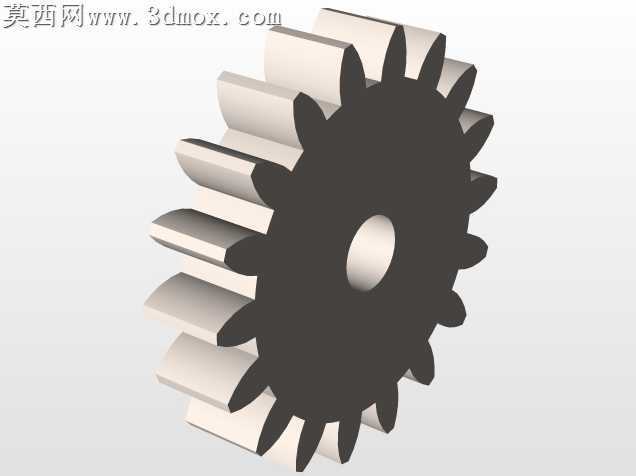

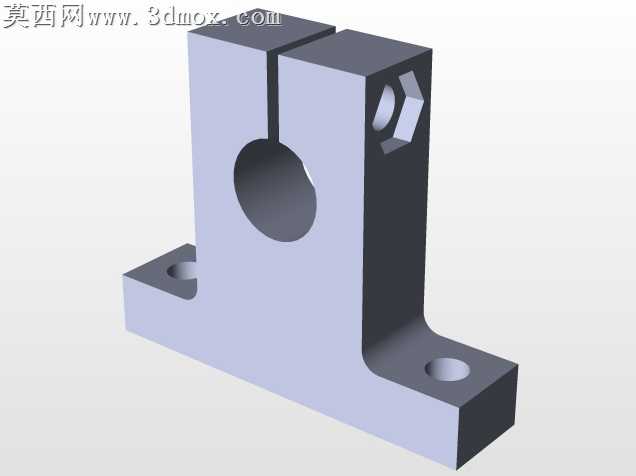

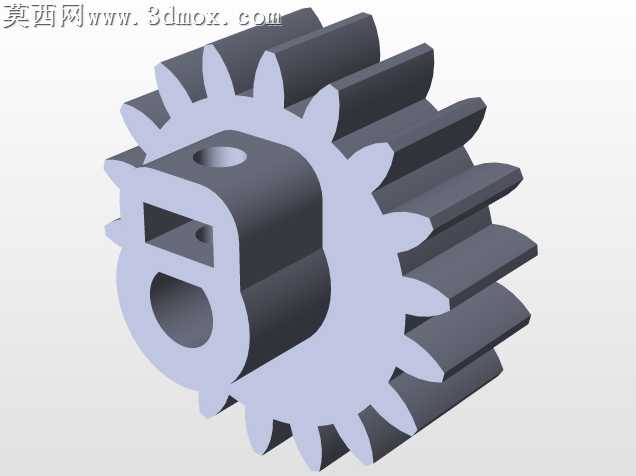

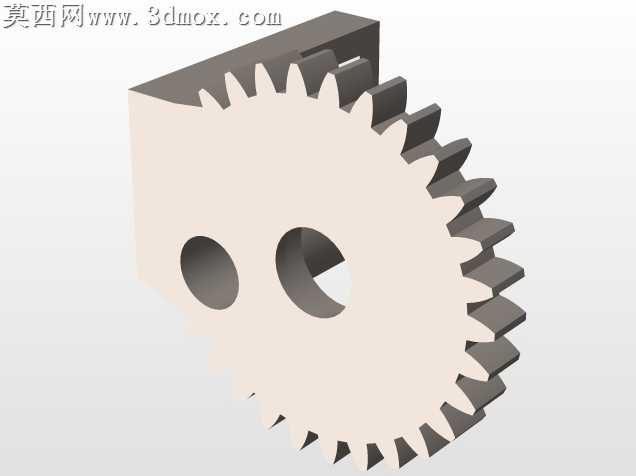

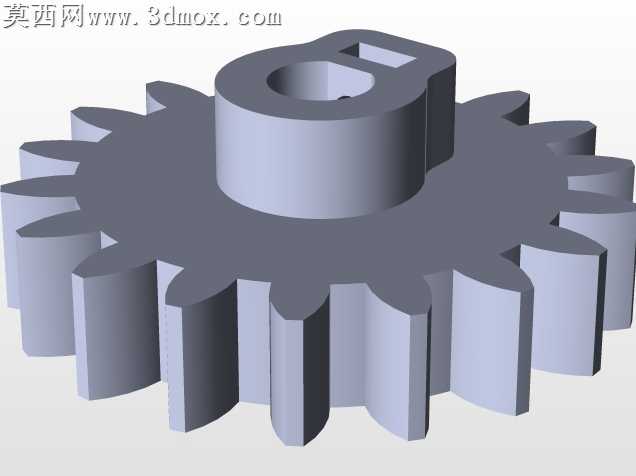

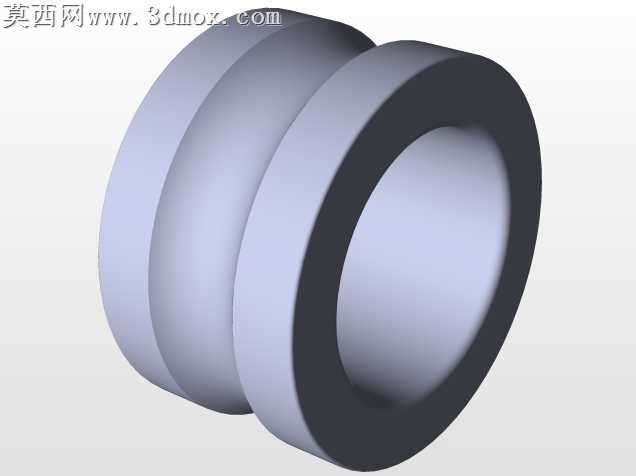

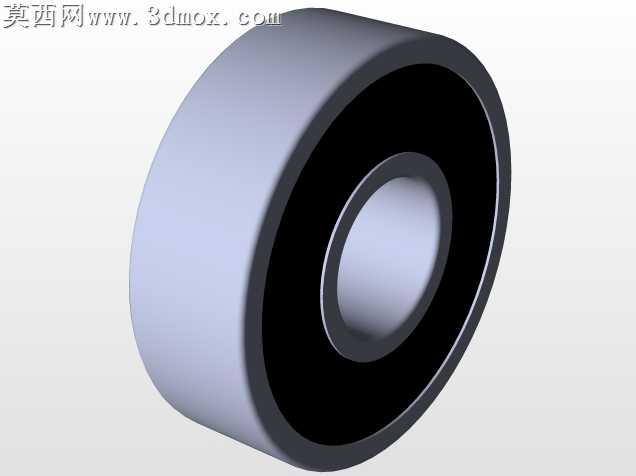

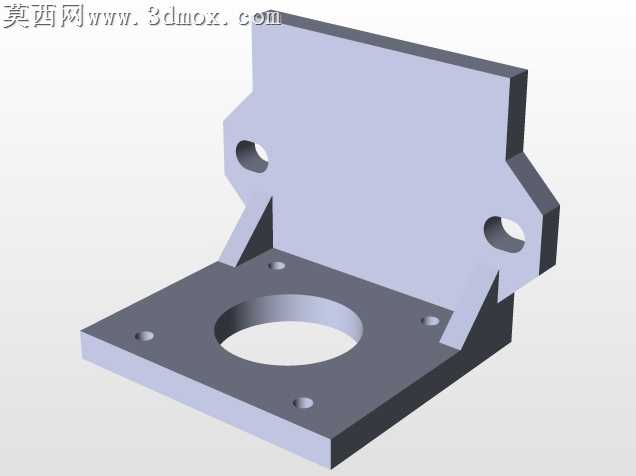

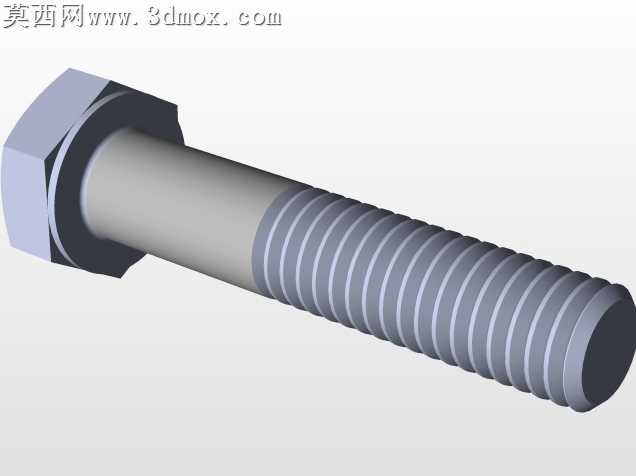

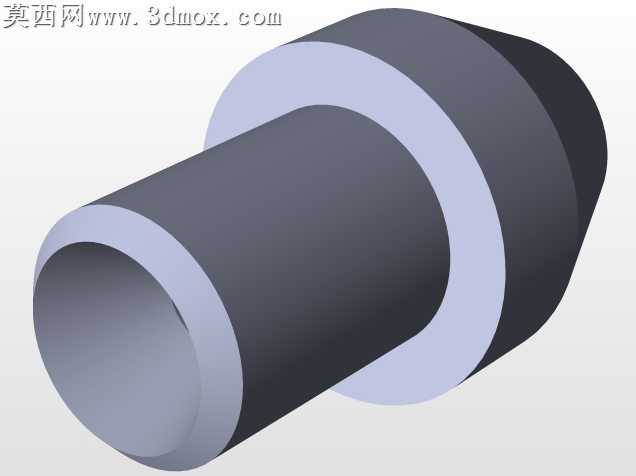

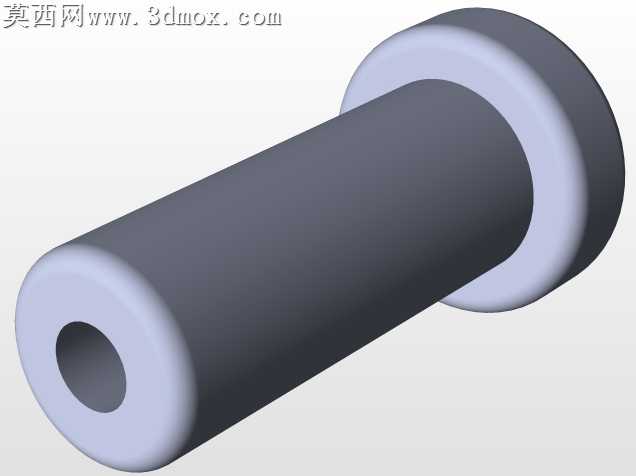

本作品为钢丝弯曲加工设备的三维结构设计，采用SolidWorks完成全参数化建模，整体装配遵循机械设计公差配合规范，所有零部件均按实际加工尺寸1:1还原，可直接用于工程出图与加工验证。建模过程中对设备的核心功能模块做了清晰的层级划分，整机以铝型材搭建支撑腿搭配加厚安装台板作为承载基座，台板表面预留标准化安装孔位，方便各功能组件的定位装调与后期维护更换。送料模块采用多组带轴承的导向压轮结构，压轮表面做圆弧槽型设计，可适配不同线径的钢丝送进需求，压轮支座设置可调锁紧结构，能够根据钢丝硬度调整压紧力度，避免送料过程中出现打滑、偏移的问题。核心弯曲执行模块采用齿轮啮合传动结构，搭配伺服驱动单元实现精准的角度控制，传动齿轮组做了齿侧间隙优化设计，可有效降低反向传动误差，保证弯曲角度的重复定位精度；弯曲工位设置可更换的折弯模具头，能够适配不同弯折半径的加工需求，无需整体更换执行端结构。传动长轴采用轴承座分段支撑设计，避免长轴高速运转时出现挠性变形，轴系零件均做了同轴度公差约束，保证动力传递的平顺性。设备的驱动单元采用分体式安装布局，将驱动电机固定在台板下方区域，既节省台板上部的操作空间，也能降低设备整体重心，提升运转稳定性。渲染阶段对不同零部件赋予了对应真实材质：金属结构件采用磨砂钢材材质，压轮、轴承等运动部件赋予光亮金属质感，铝型材支撑腿做阳极氧化表面效果，齿轮啮合面做细微的粗糙度纹理处理，整体渲染效果清晰区分各功能模块，直观展现设备的装配关系与运行逻辑。设计过程中充分考虑了Arduino控制的适配性，在各驱动模块安装位置预留了走线槽与控制元件安装位，可直接接入开源控制板实现送料长度、弯曲角度的自动化编程控制，整体结构紧凑，传动路径简洁，无冗余设计，可满足小直径金属线材的自动化折弯加工需求，兼顾了加工精度与设备制造成本，适合小型五金加工场景的线材成型作业使用。
